VAR-DT830电压电流电阻基准优化升级改造一

fslichong

          VAR-DT830电压电流电阻基准是DT830.com网站自主研制开发的基准源，采用了专门用于基准制作的进口三端稳压集成电路AZ431和台湾生产的低温漂色环电阻。使得其整体温漂小于20ppm。电压从1mv到100v，电流从1ua到1a，分档细腻足够使用 ，经过6.5位万用表标定后可以用于4.5位及以下的各类电压电流表和万用表的校准。

           为了提高其抗温性能，减小其温漂，拟采用基准源板整体恒温的措施进行优化升级改造，这个改造准备发三章帖子，第一章升级改造的备件，第二章整机完成，第三章温漂测试，这是第一章，

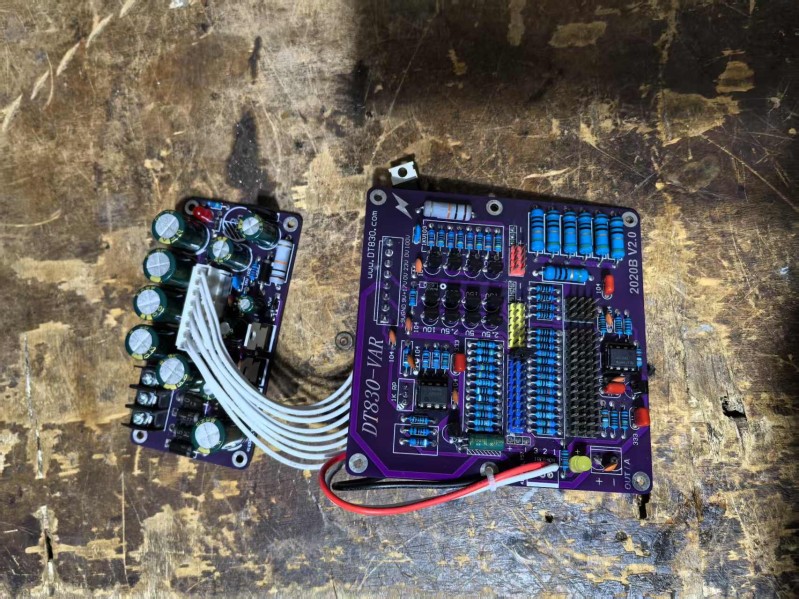

这是dt830.com网站自主开发的VAR基准源板，带有电源板，淘宝有卖，很便宜的

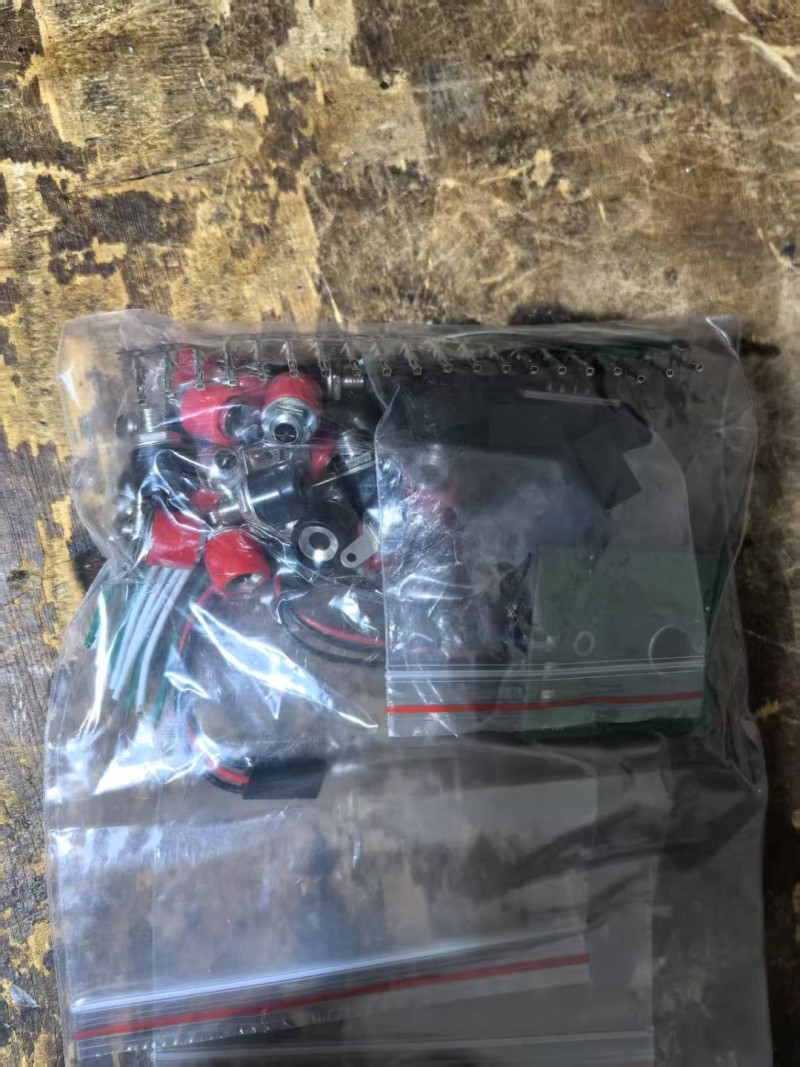

这是自带的全套附件

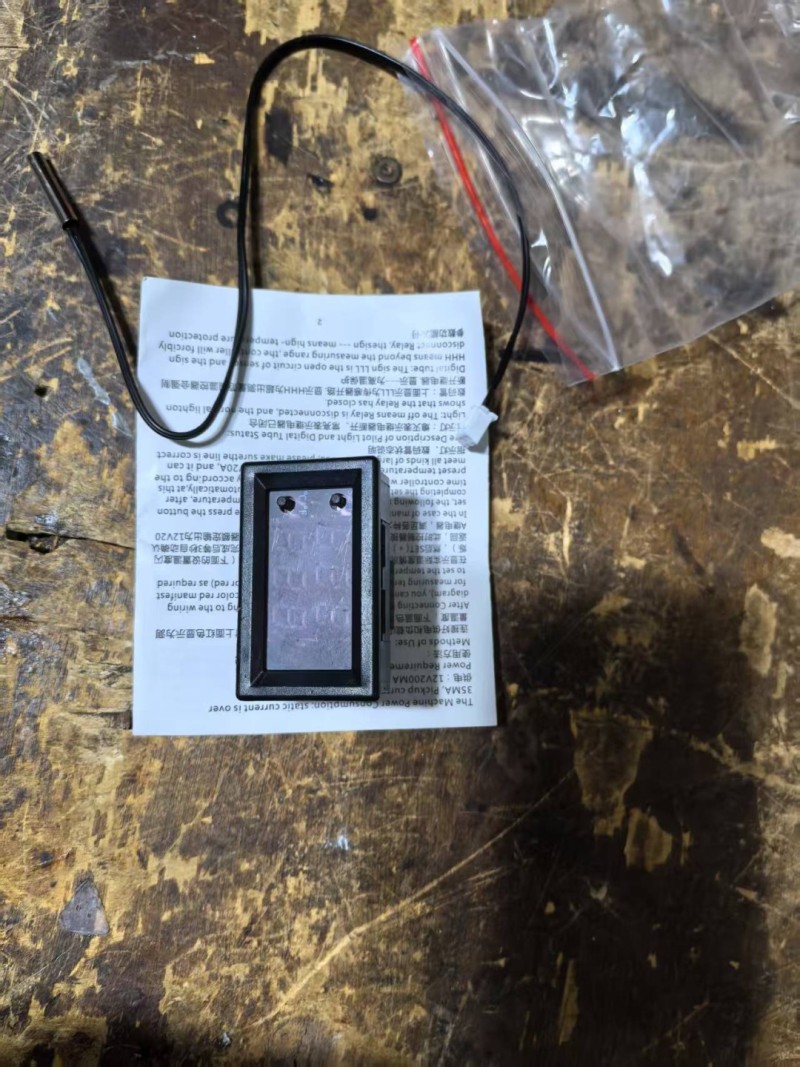

这是恒温用的数字温控器，控制精度是0.1度

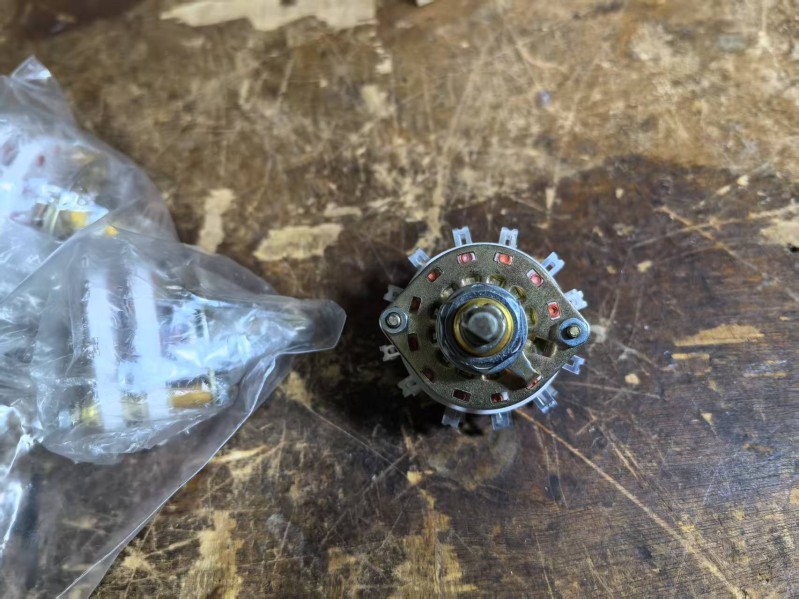

这是档位转换开关，紫铜镀金的，需要5只

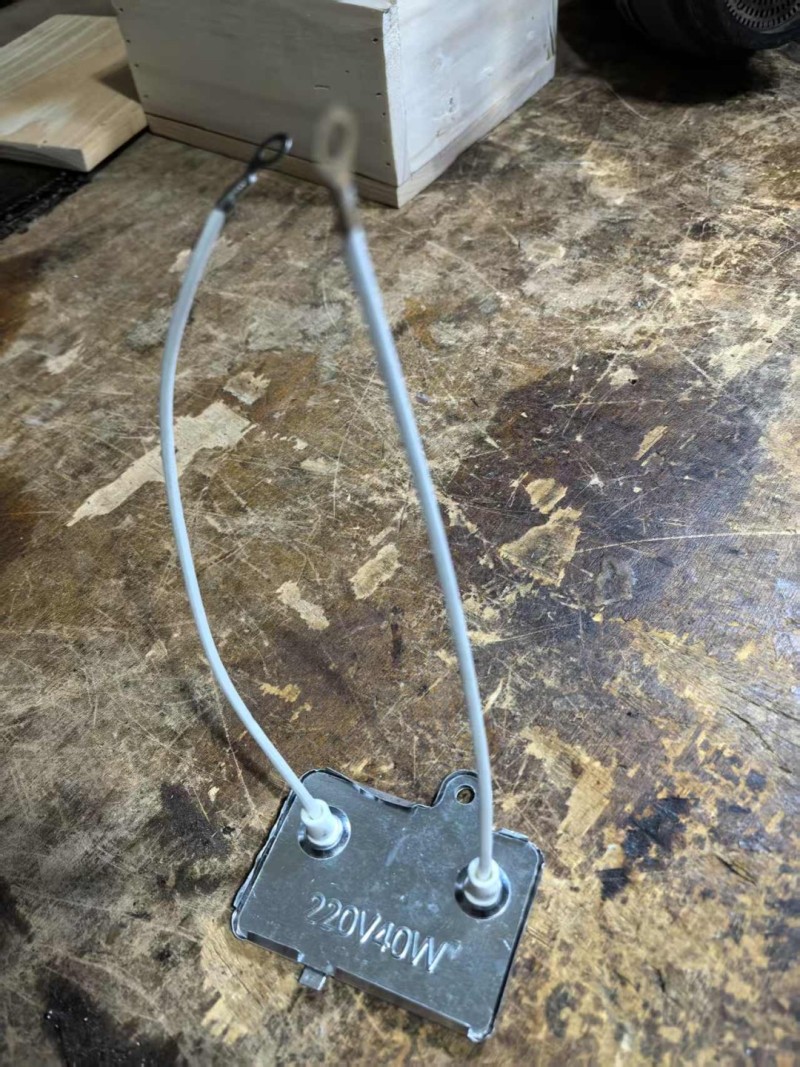

这是发热盘，需要自己改装一下，符合自己的变压器电压

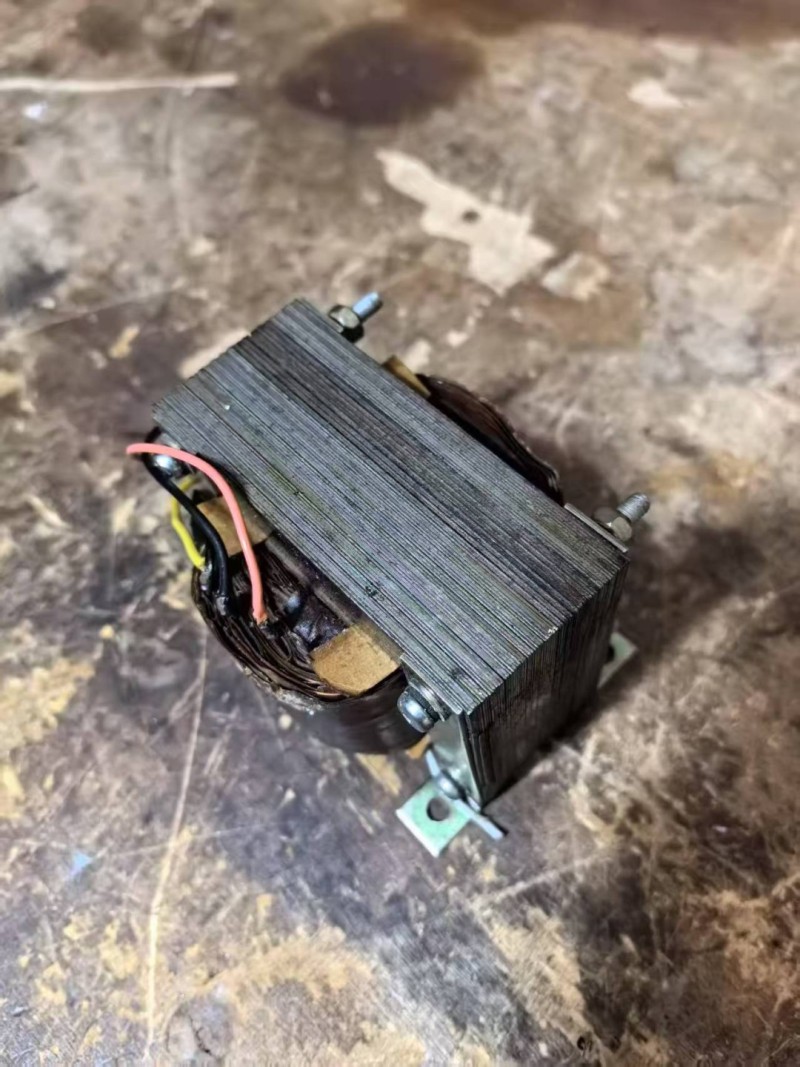

这是变压器，由于加入供热电路，所以功率由30W增大到了50W

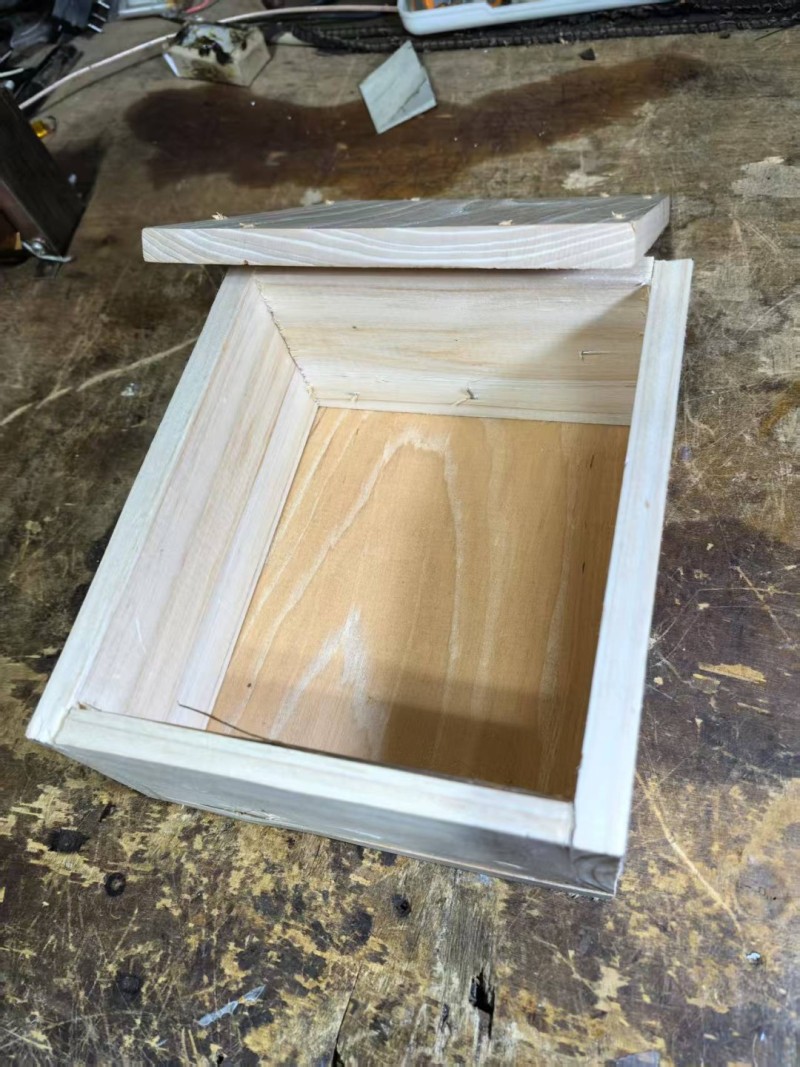

用于保温的恒温箱，基准源电路板将装到里面进行恒温

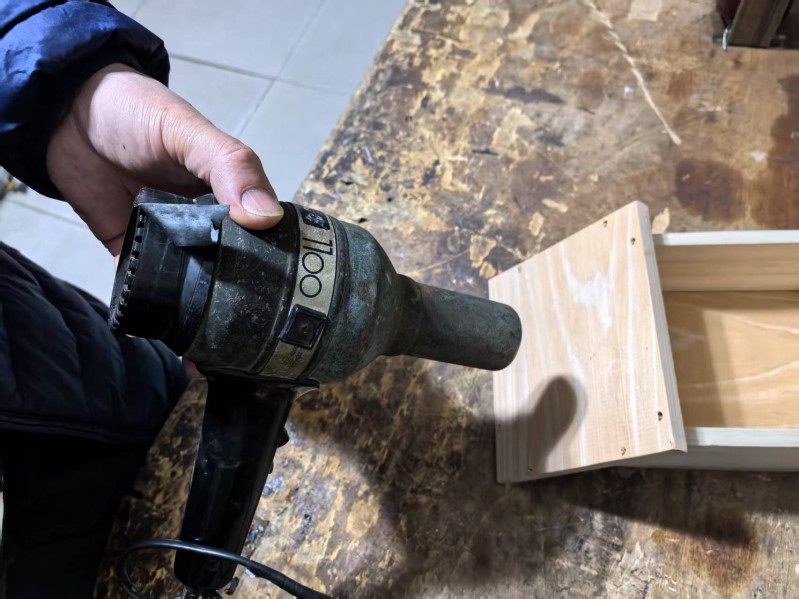

用电吹风测试其隔温效果

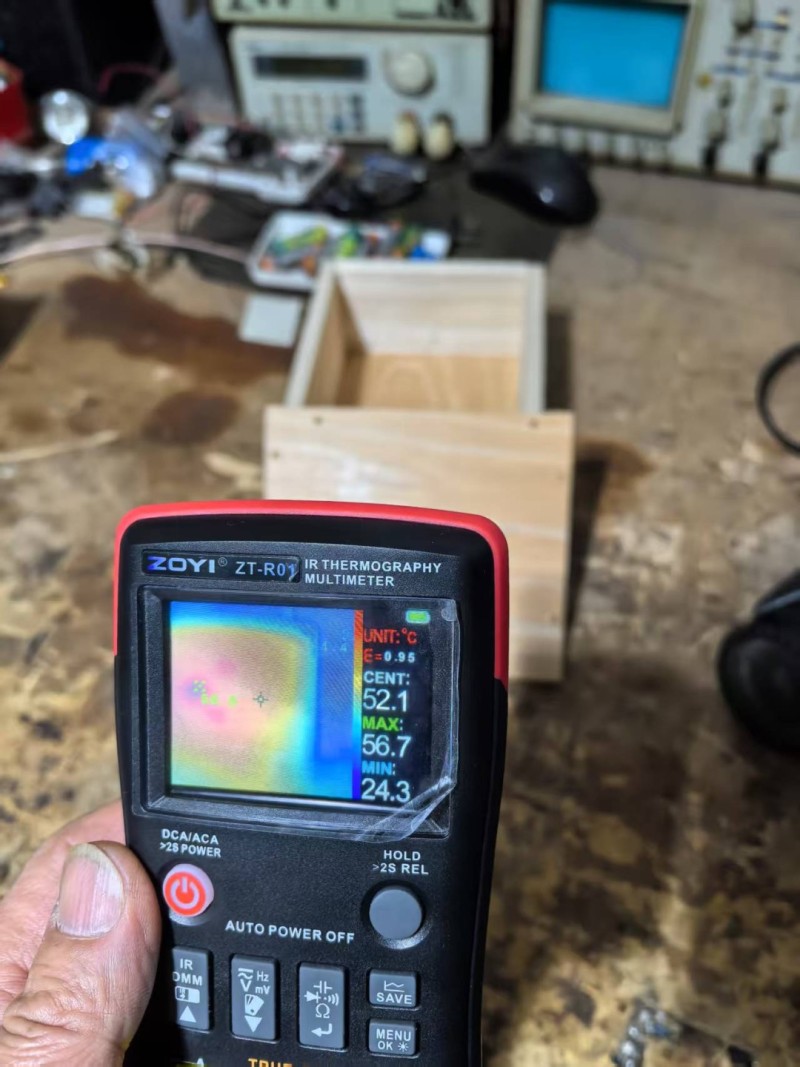

受热面温度

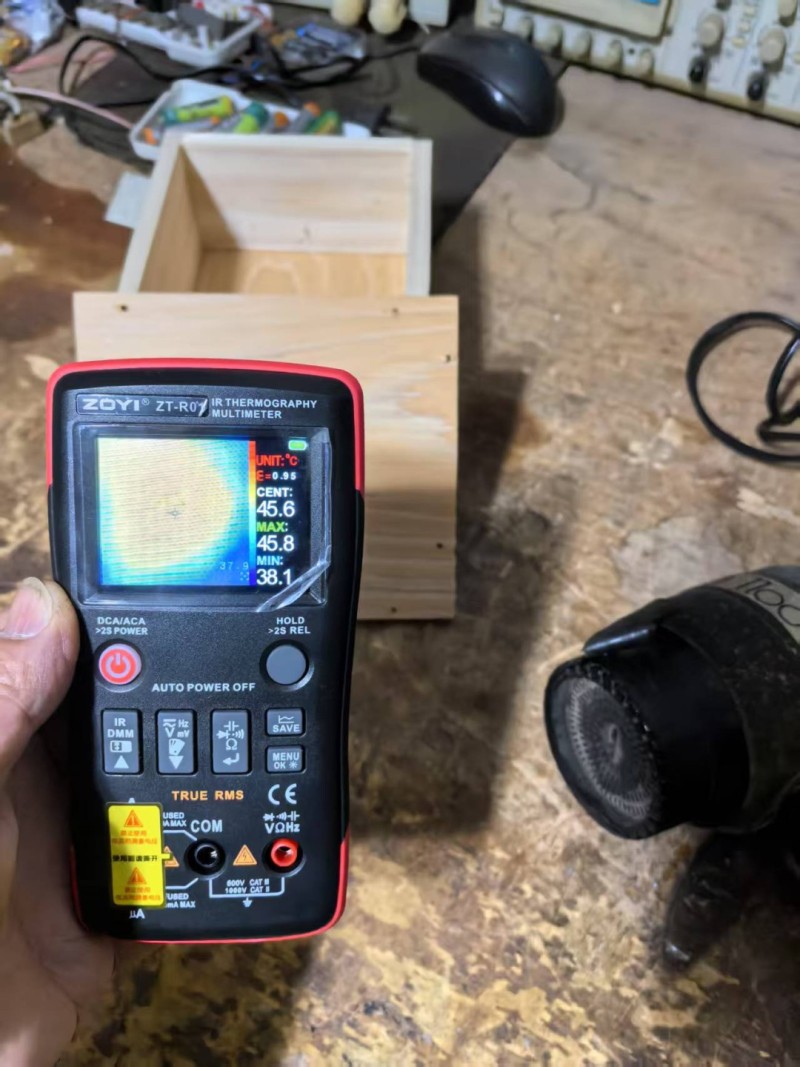

非受热面温度

从测试数据看，受热面和非受热面温差只有10多度，看来还得加泡沫保温隔热效果才好
材料已经准备妥当，接着就可以装机了
