指针表内部鉴赏

fslichong

            从90年代初期开始，国营企业被迫倒闭后，所有产品质量在人民群众的强烈要求下质量越来越差，（国营企业产品要出厂是必须达到设计要求，私营企业产品出厂是必须达到资本家的利润要求），万用表质量同样如此
          下面鉴赏一下几个知名型号指针万用表内部的变化，顺序从1980年末期到近期
            下面是MF30

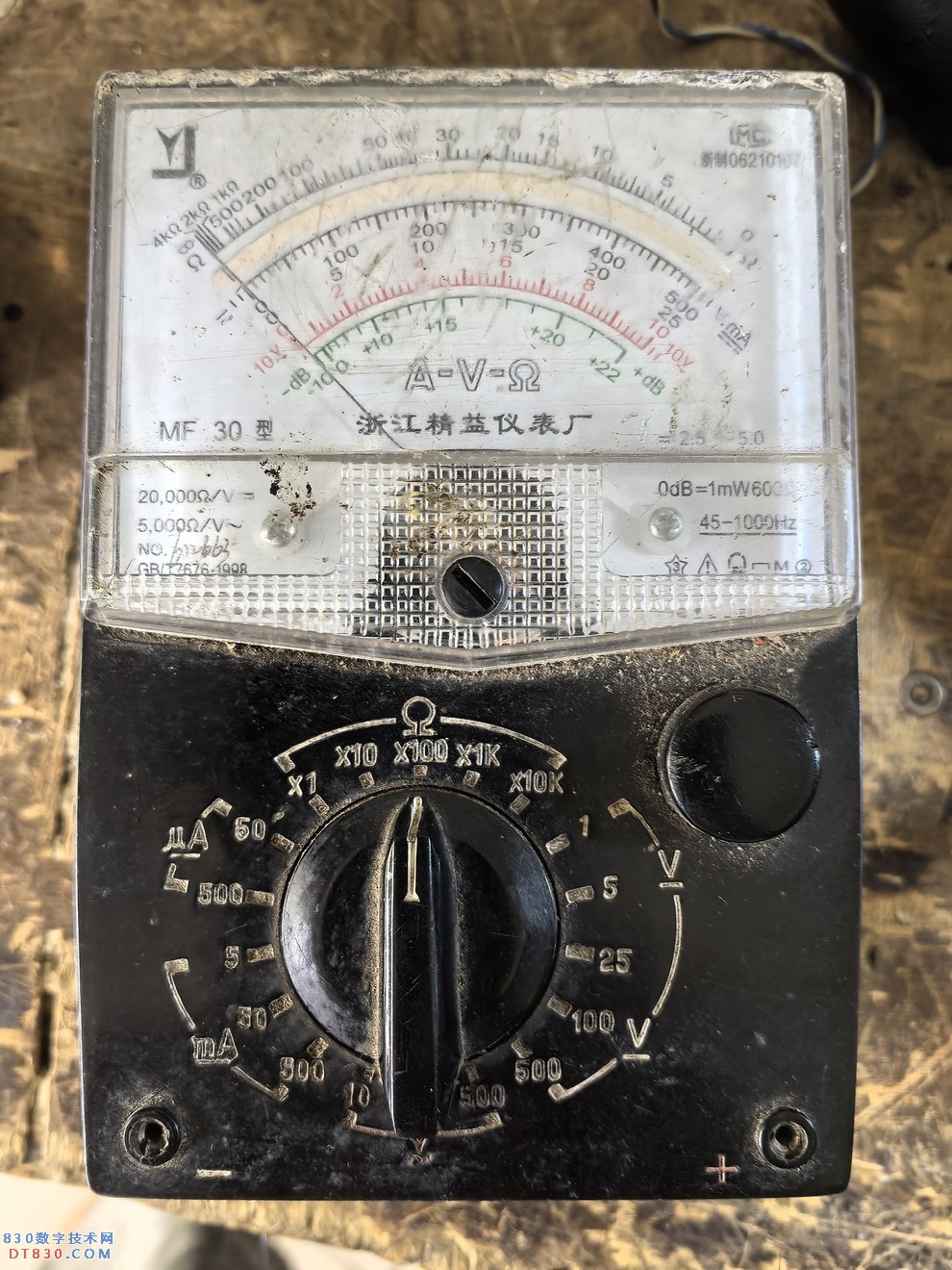

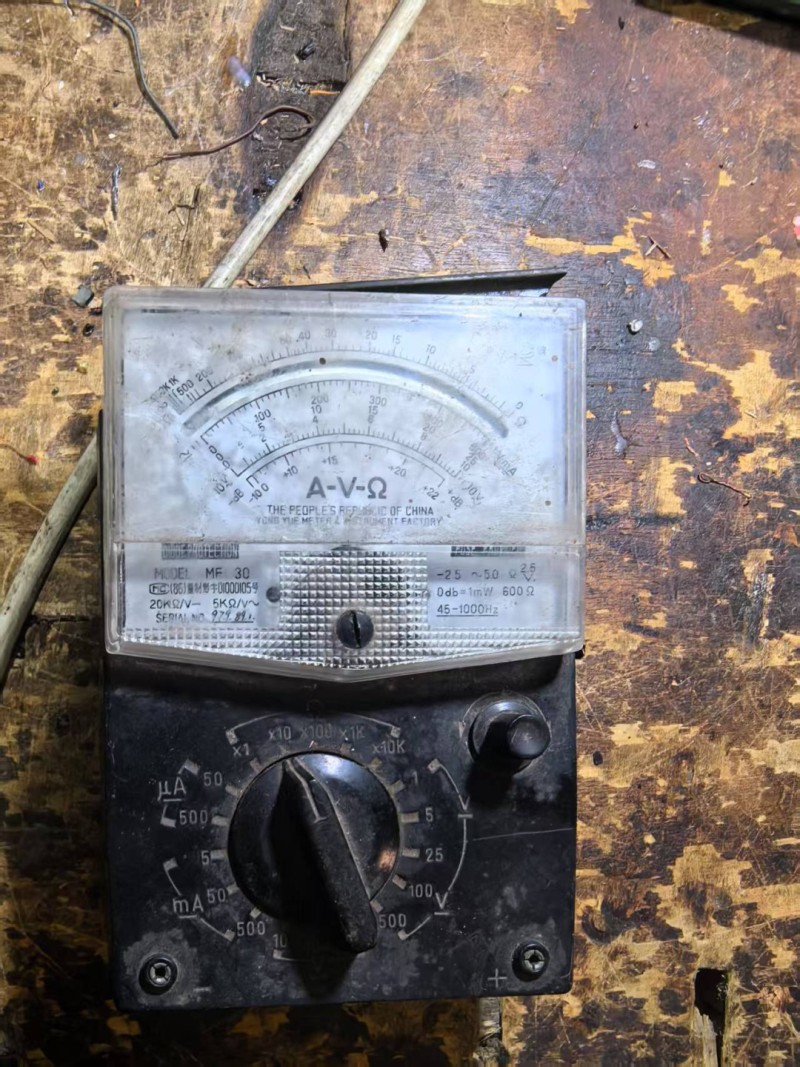

            MF30外观

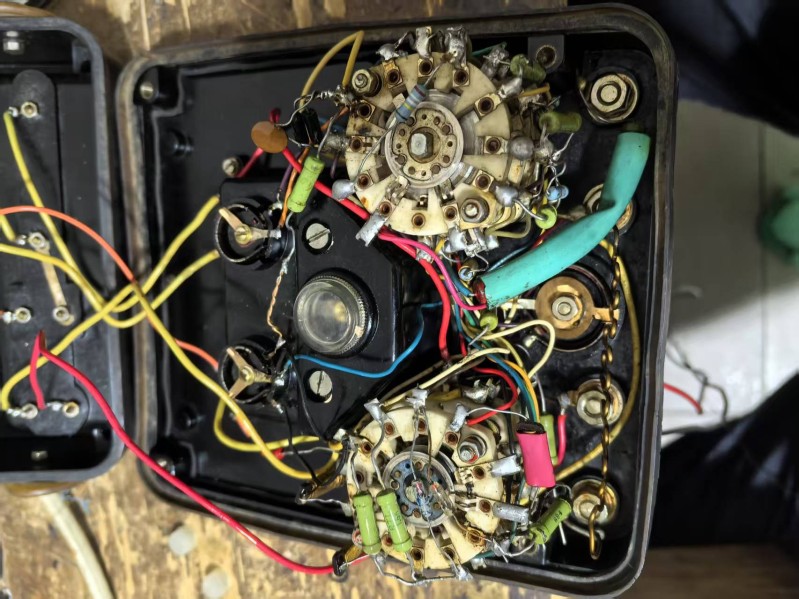

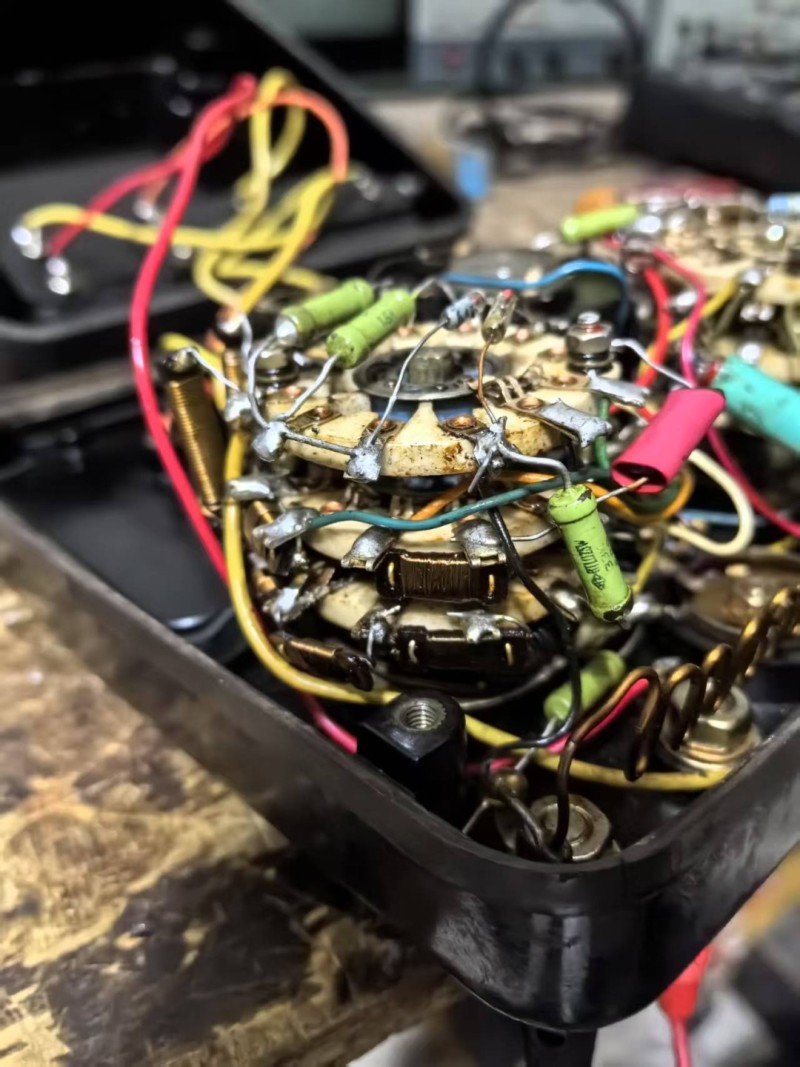

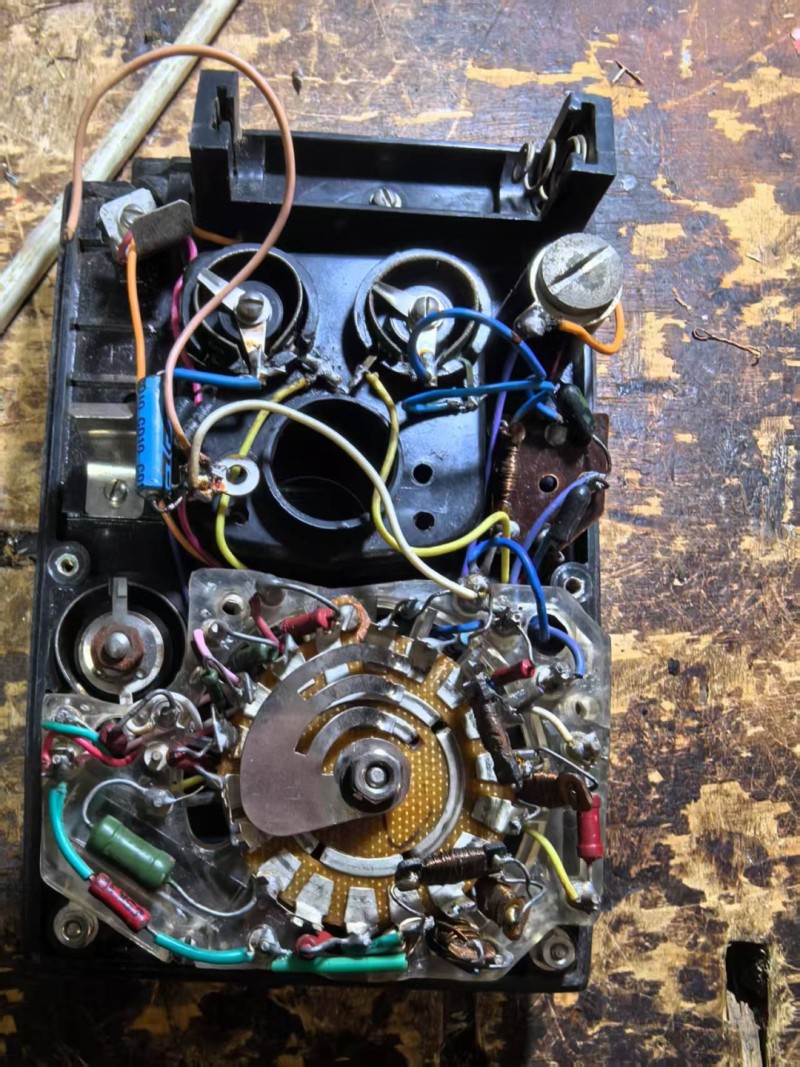

大红袍，大绿袍，线绕电阻

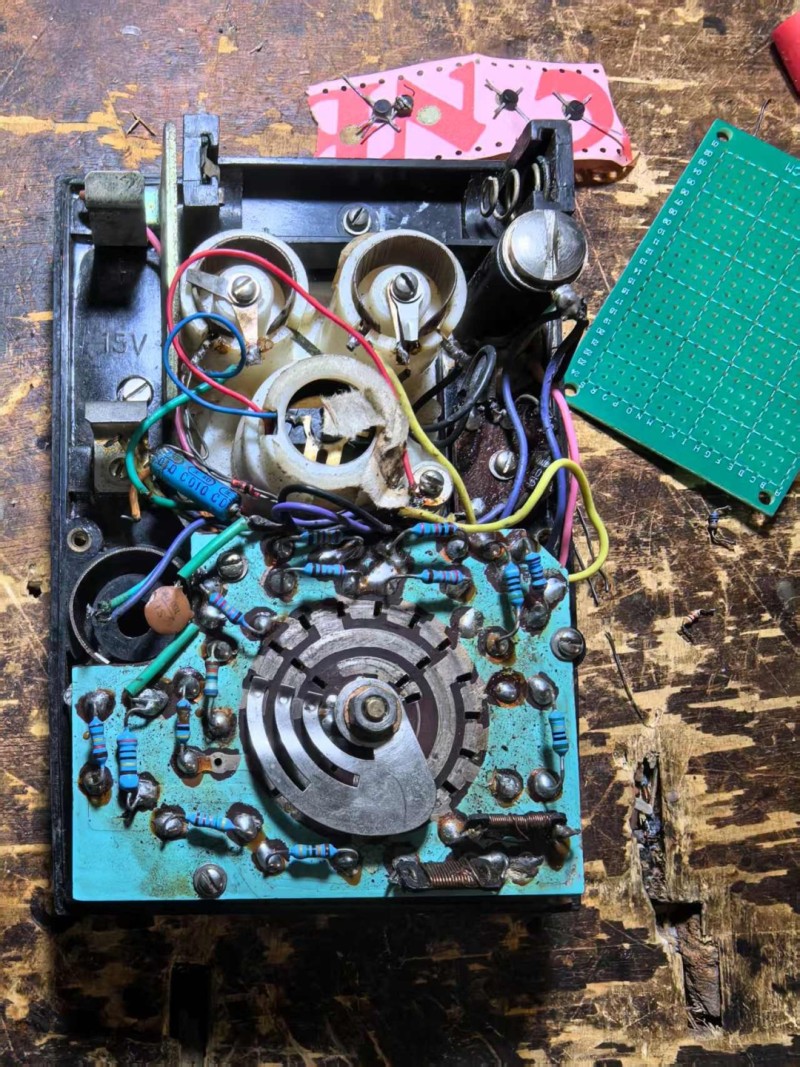

1/4瓦色环电阻，这个已经是1990年中期的，近期的更糟糕
            下面是MF47型

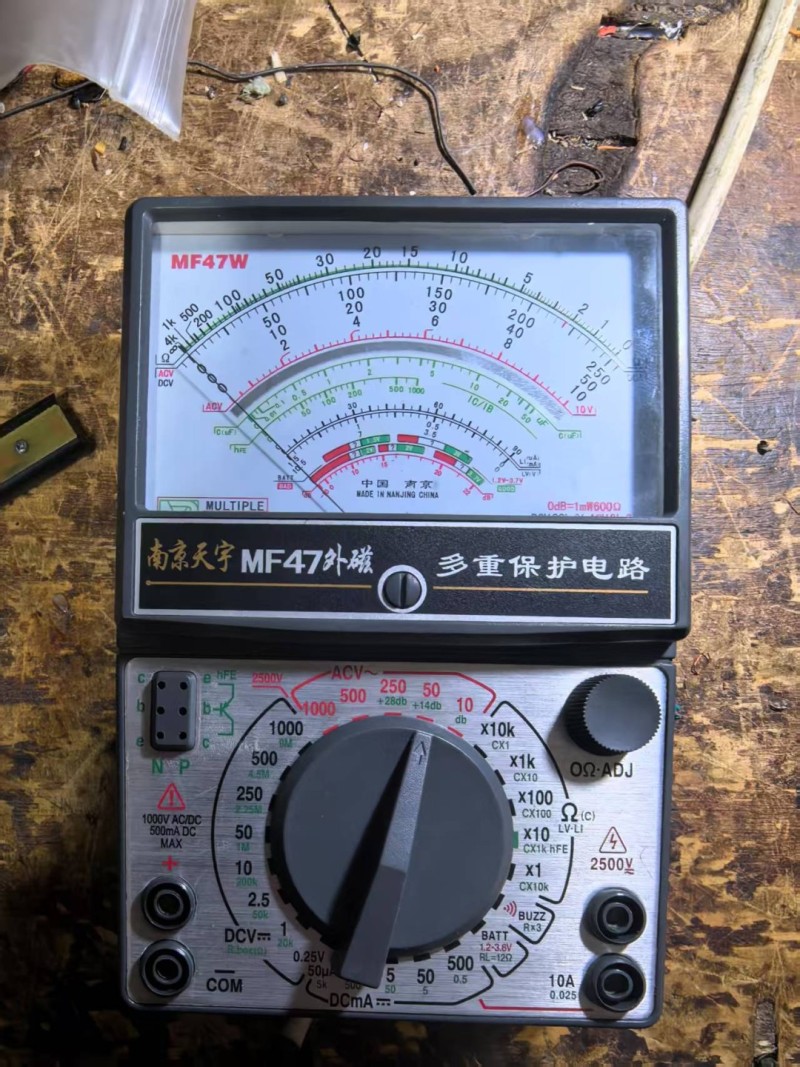

MF47型万用表外观

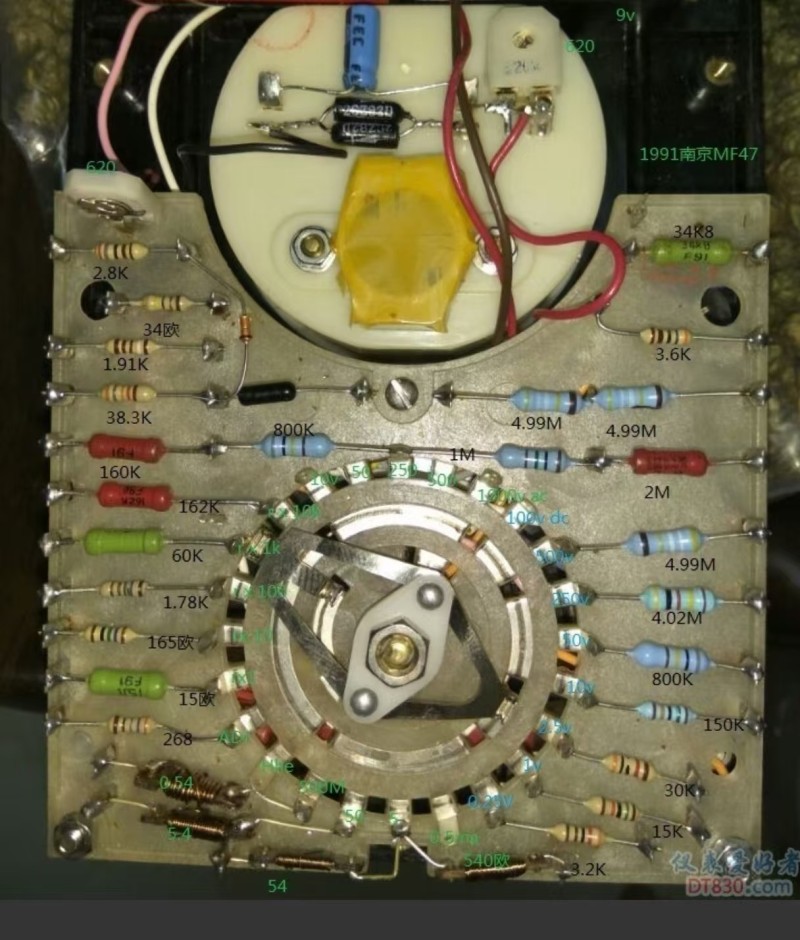

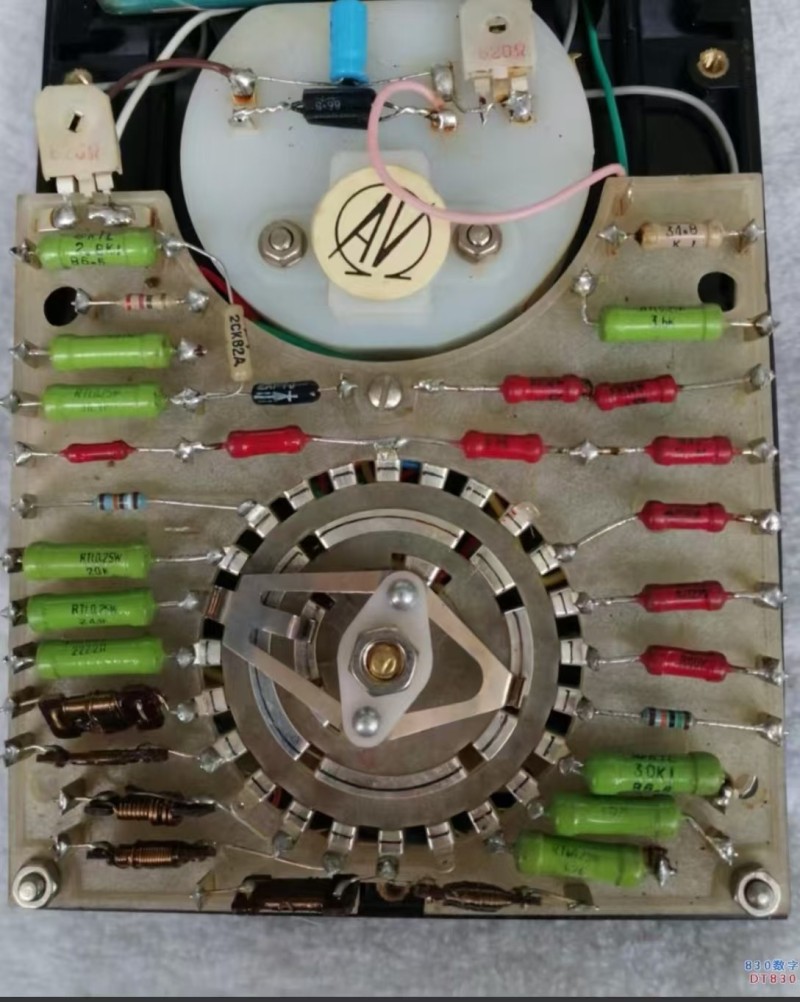

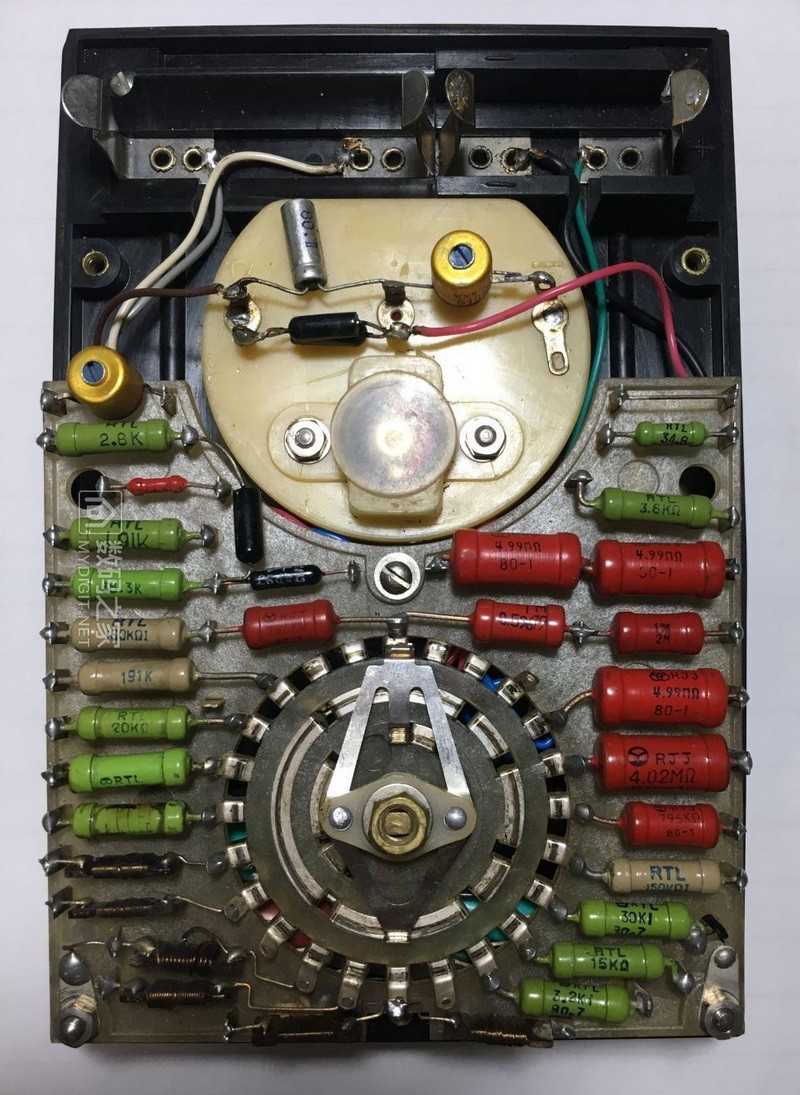

大红袍，大绿袍，线绕电阻，这是80年代末期的，在早期的用料更好
零件功率明显变小

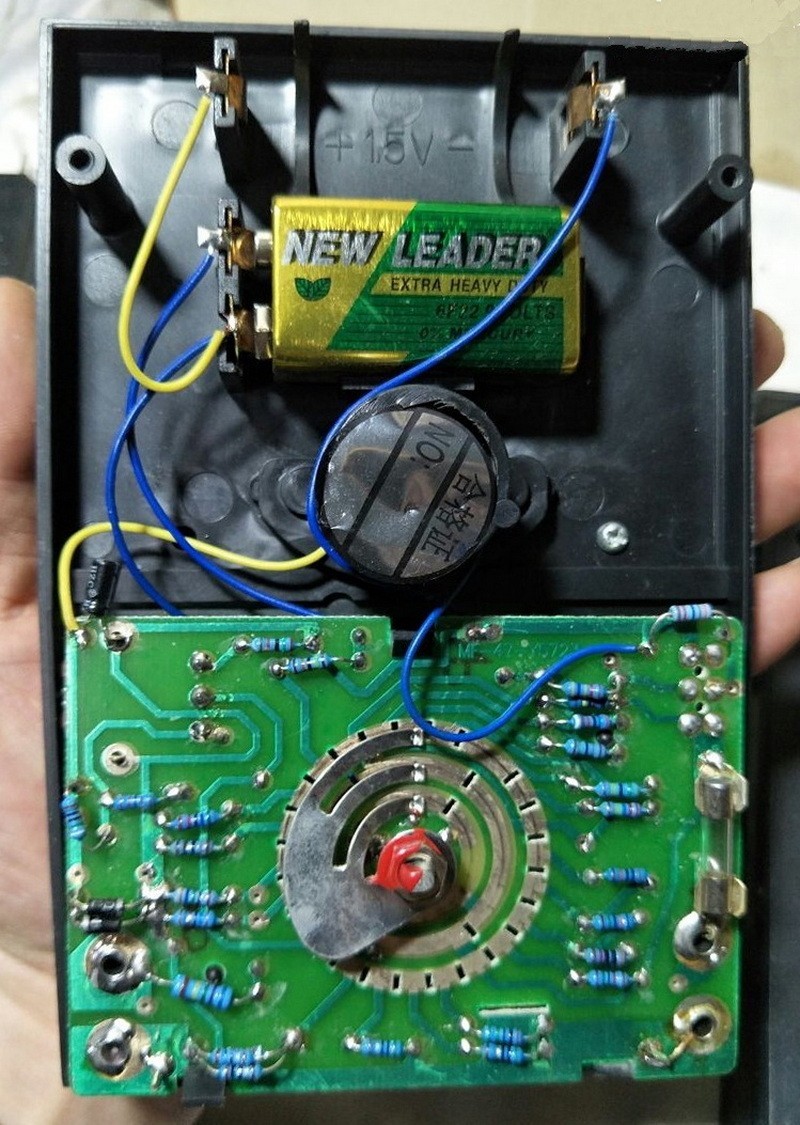

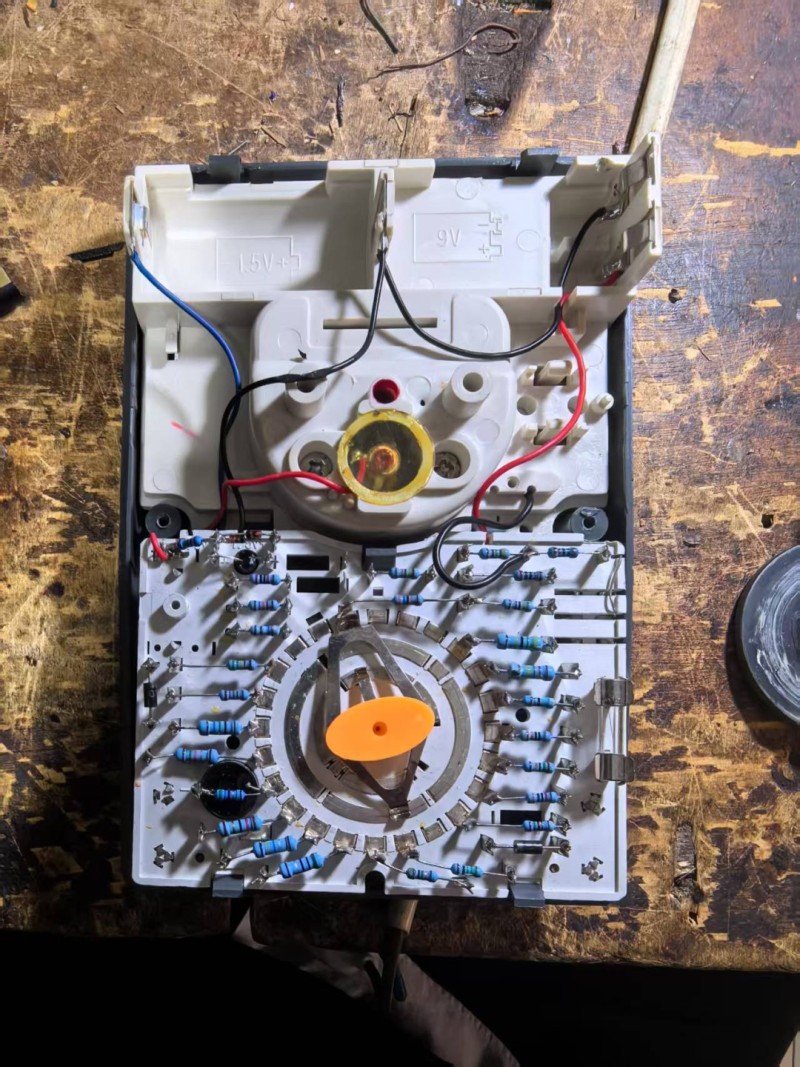

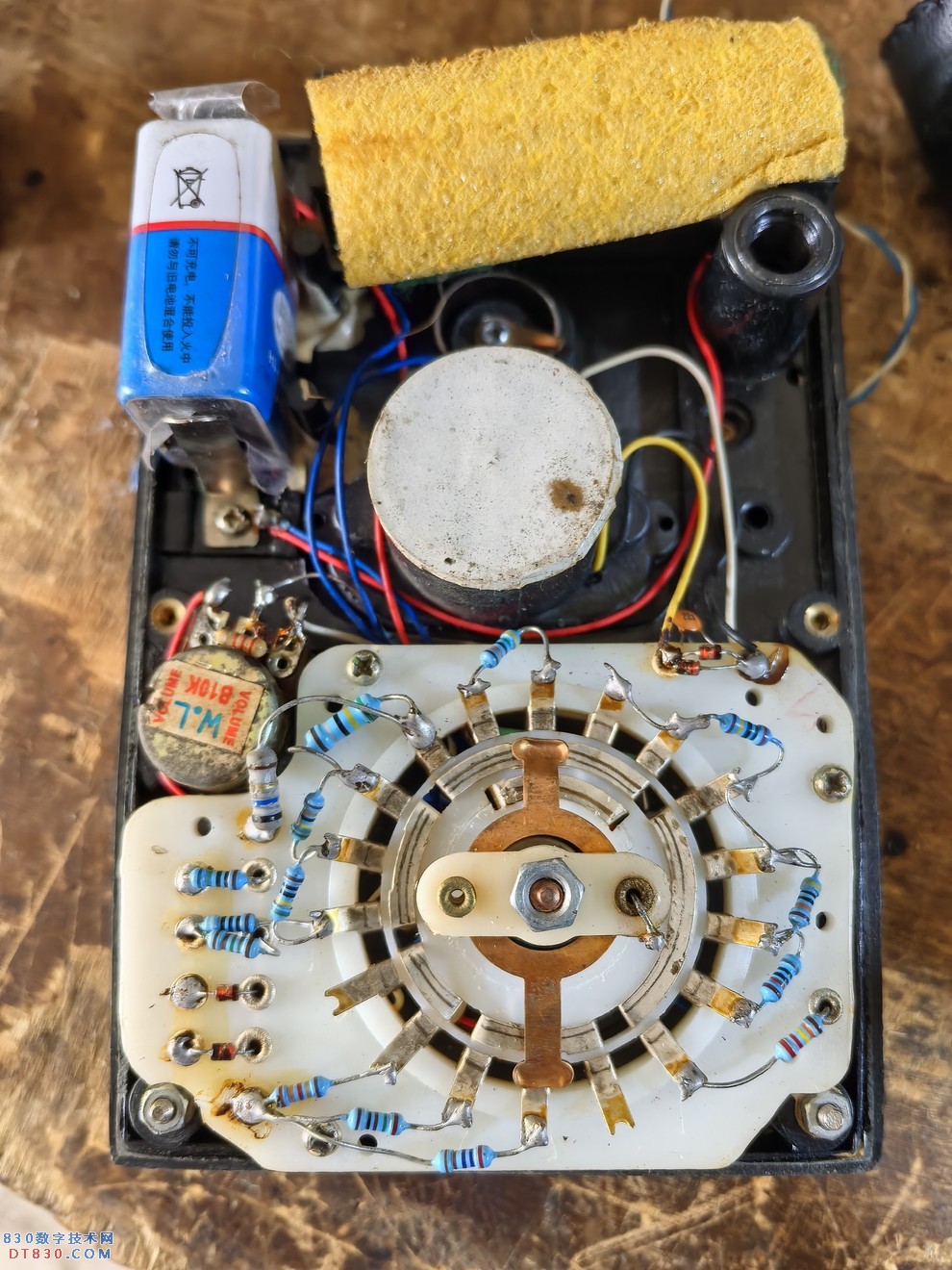

几年前生产的，有用内磁表头的，1/4瓦色环，而且可调电阻都没有一只，误差相当大，定性一下还是没问题的，

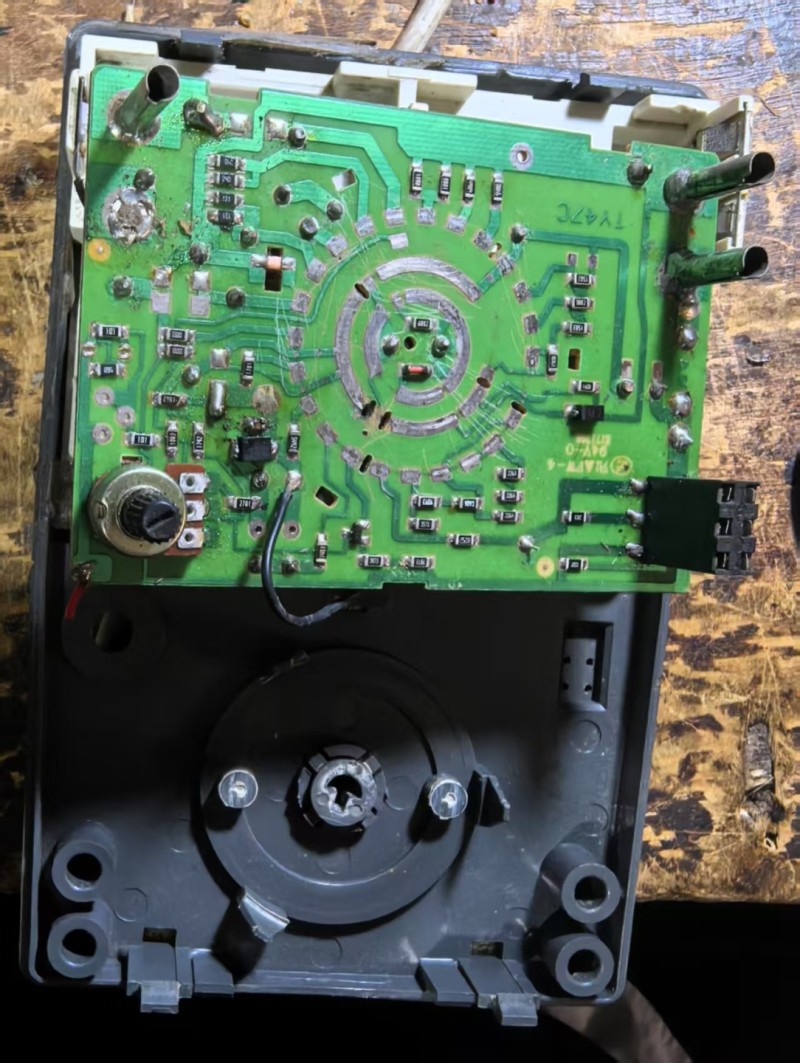

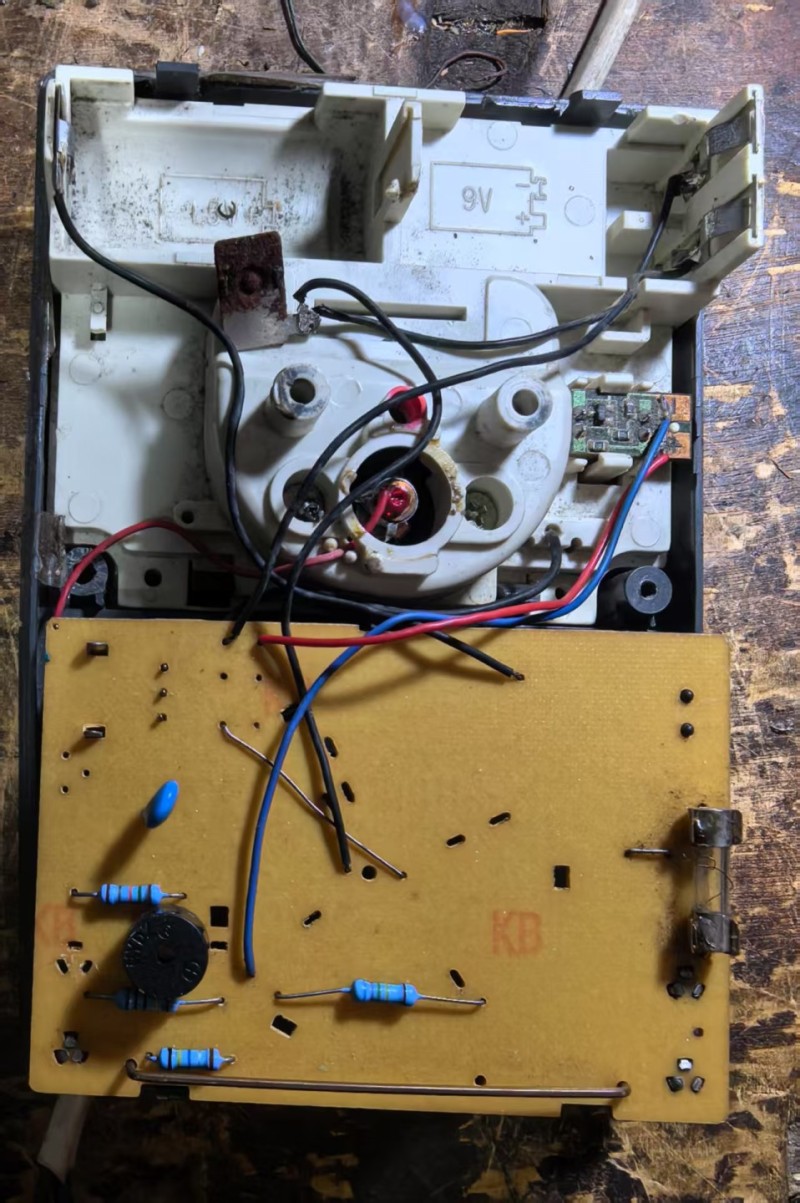

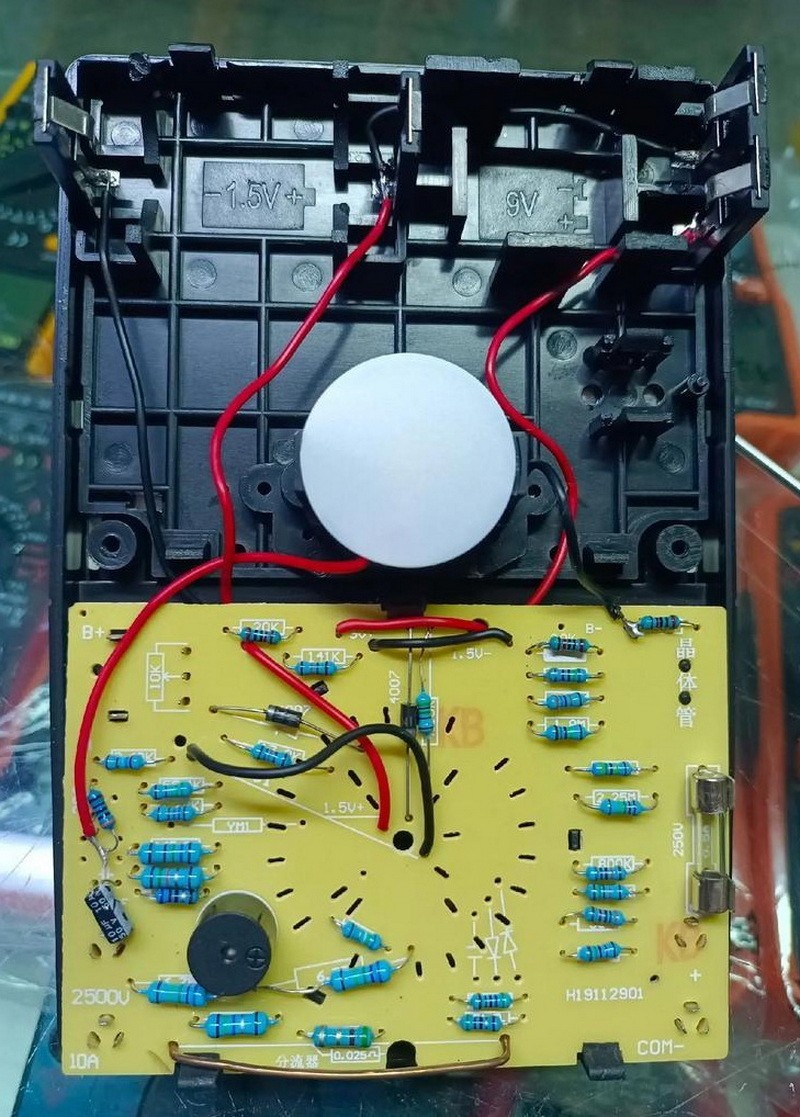

贴片电阻，定性都不可能了，看看有没有，通没通还是可以的
下面是500型万用表

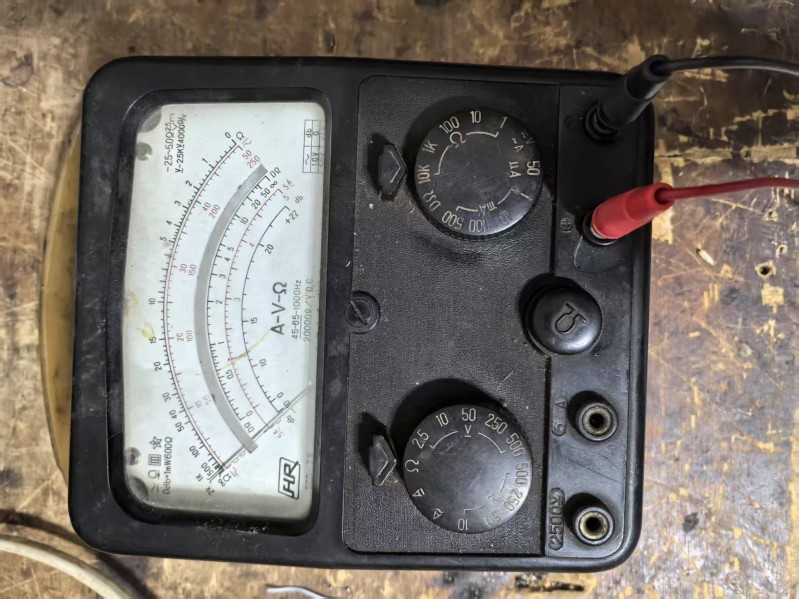

500型万用表外形

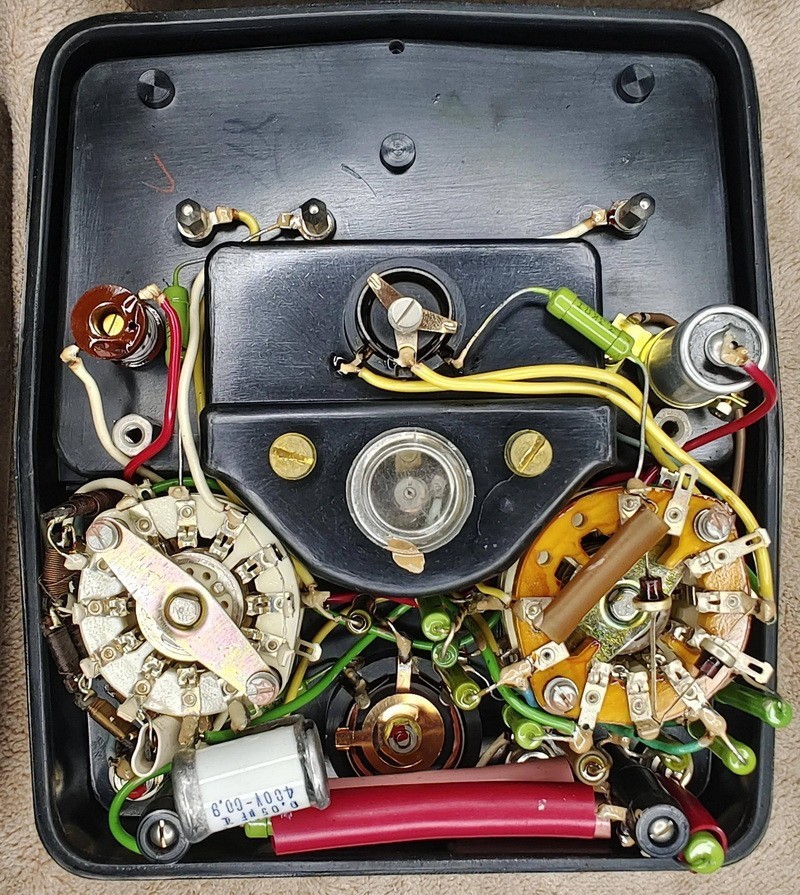

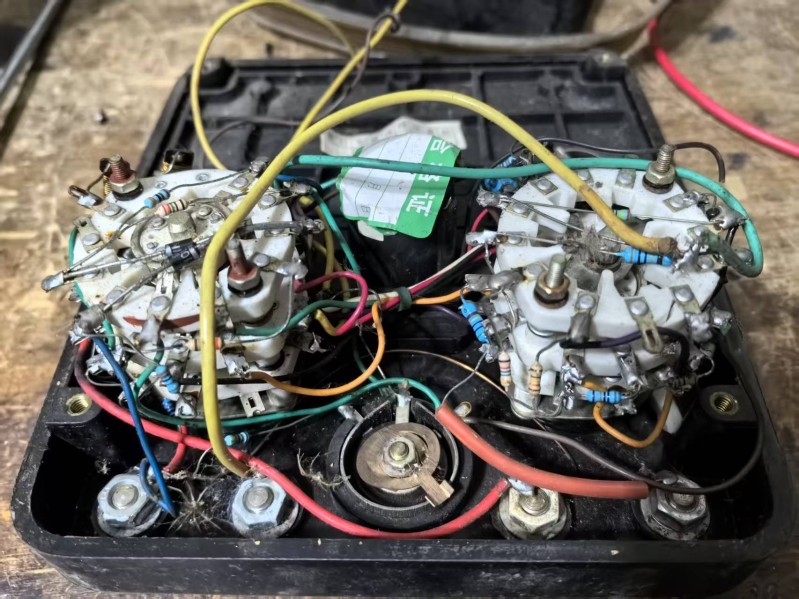

1988年南通万用表厂生产的，大红袍，大绿袍，线绕电阻，外磁表头
已经是1/4瓦色环电阻和碳膜电阻了
一堆碳膜电阻，内磁表头，判断一下通断，看看有没有还是可以的
          很怀念国营企业，国营企业设计的要求，国有企业的严格品质要求，国营企业的40%安全余量，国营企业的精准

闻雨听风

帮楼主贴几张图片

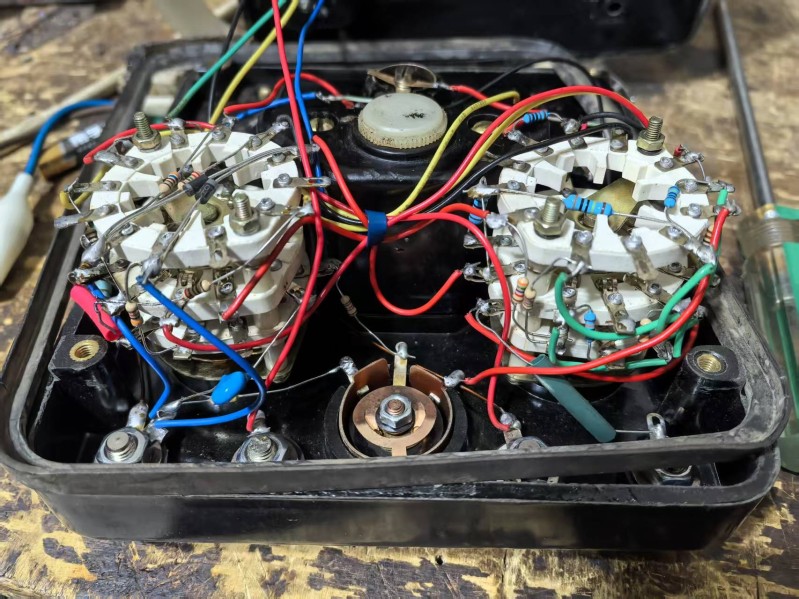

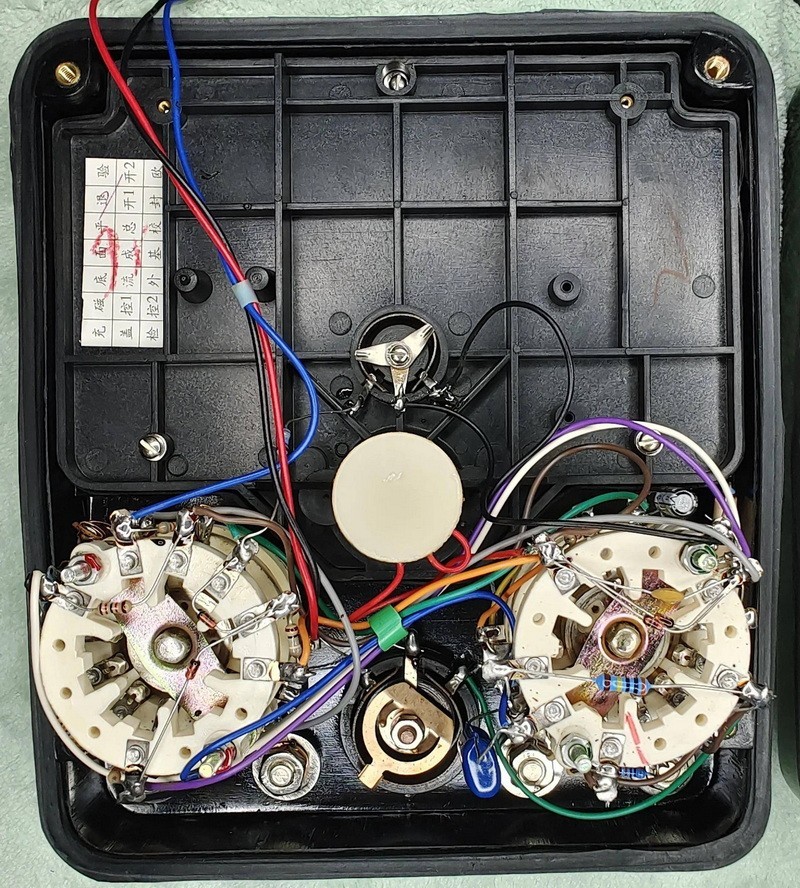

老500：


中期500：

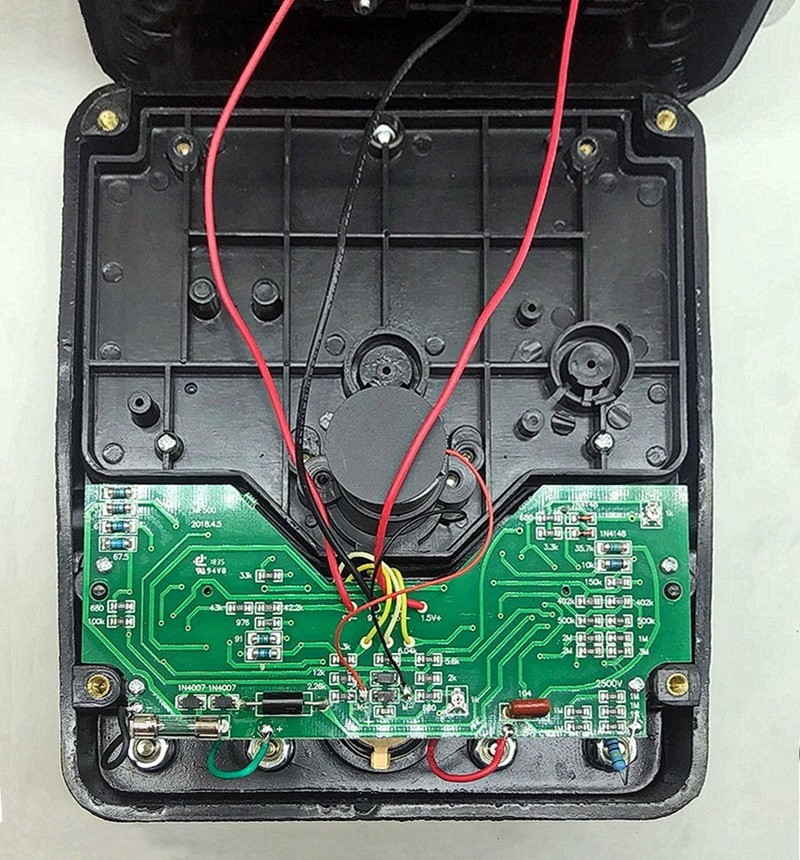

现代500：

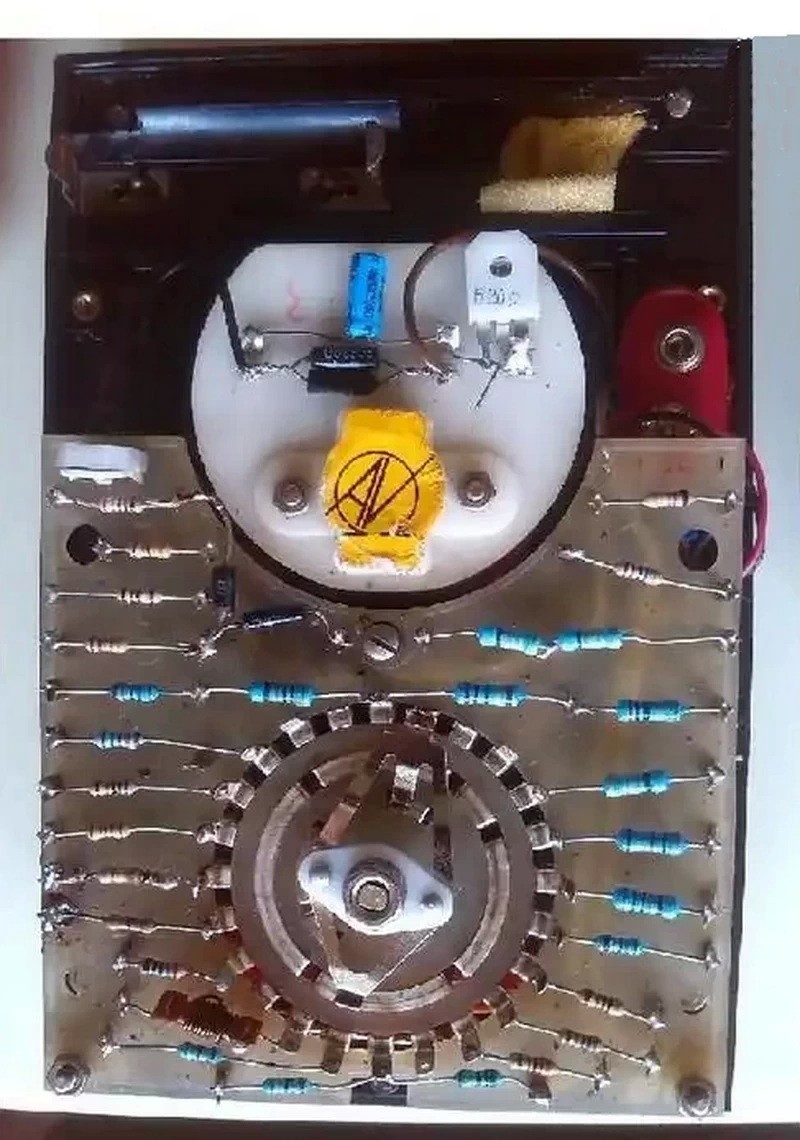

老47：


中期47：

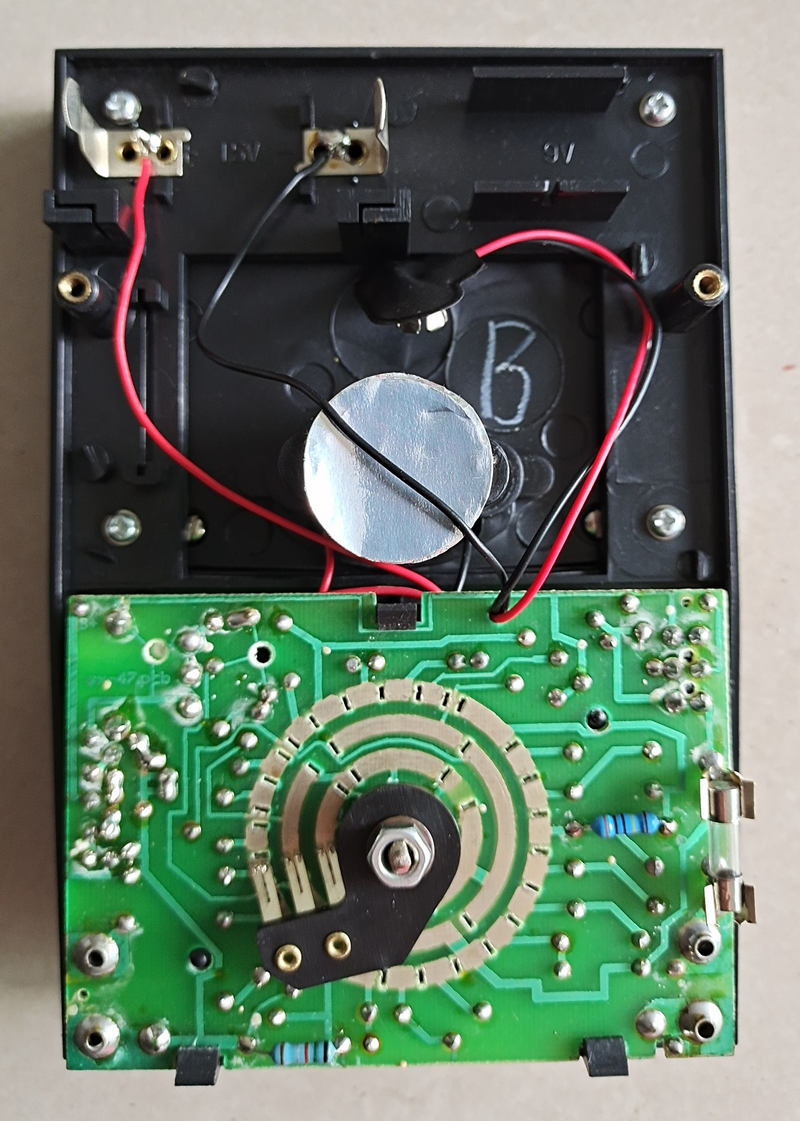

现代47之一：


现代47之二：


现代47之三：


更现代的也是已经贴片了，当然我不是说现代的色环或贴片就一定不好，相反现代的制作工艺对电阻的阻值温飘等控制的更好，主要是国内生产的这些指针表太粗制滥造了，拿到手里感觉一捏外壳就要坏掉，怎么看也不像是一部仪表！小鬼子的EM7000也是贴片，也没见说它怎么不好，国内的指针表生产感觉出厂根本不调试，也不会再配好几号的表盘了，毕竟现在数字表的天下了，无可奈何花落去。

fslichong

对的，最老的500电池是接触点，后来的电池是焊线，贴片电阻也有大功率的，也有低温漂的，也有精密的，但国产的指针万用表不会用的，就是电路板都是七拱八翘的，再说数字表跟进口比也区别很大，

atz123

唉！手里有老表的收藏着吧！！！
