1/2馈管接头扩口器自制

fslichong

             玩电台的坛友都只知道目前为止社会上传输效果最好损耗最小的射频传输馈缆是馈管，馈管接头的制作比馈线容易，但是需要借助专用工具，网上搜了一下，切刀300元左右，扩口器也是几十元一只，切刀是个好东西但是太贵，不要用切水管和切空调铜管的切刀去切会严重变形的，实践中我已经找到用刀片切割的方法，扩口器需要自制，下面是制作的详细方法

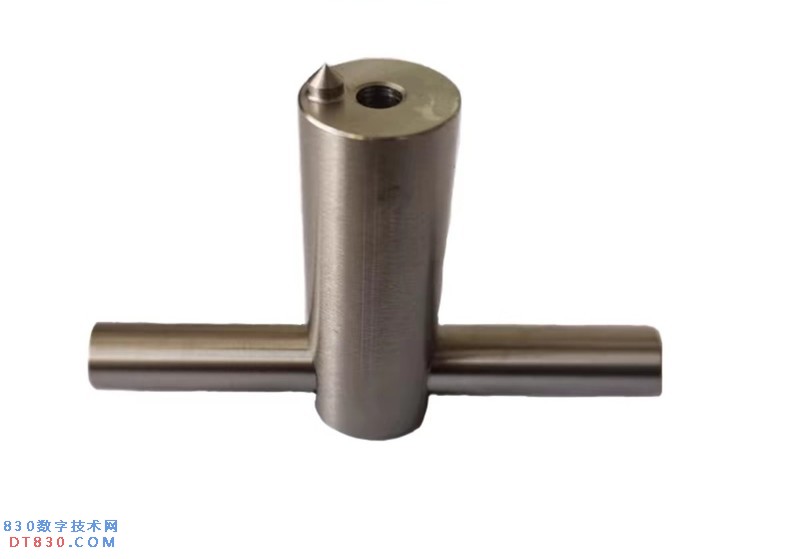

这东西长这个样子

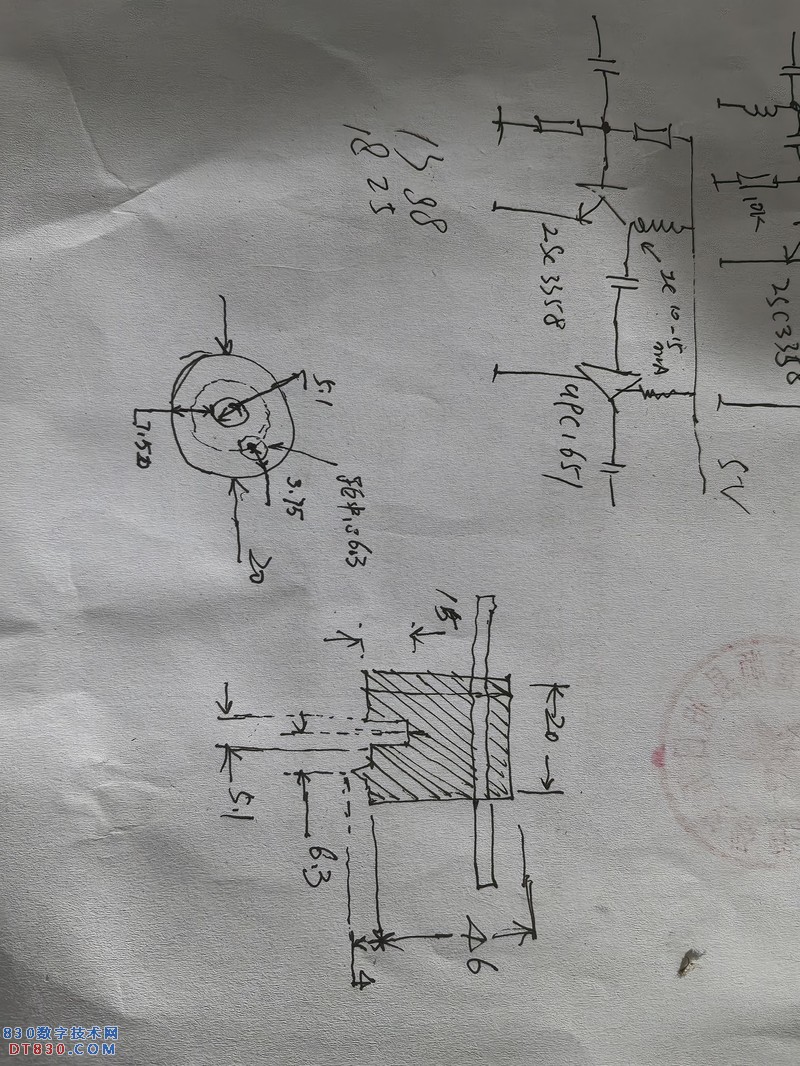

规格参数

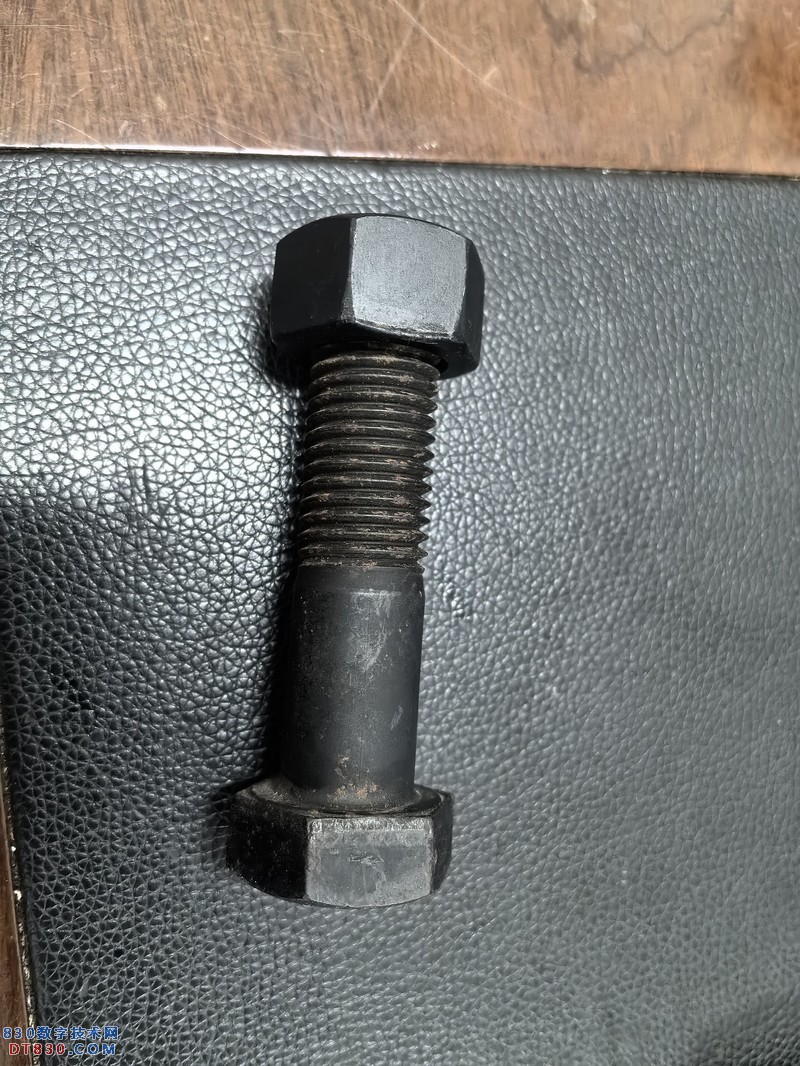

买一颗20mm的螺杆

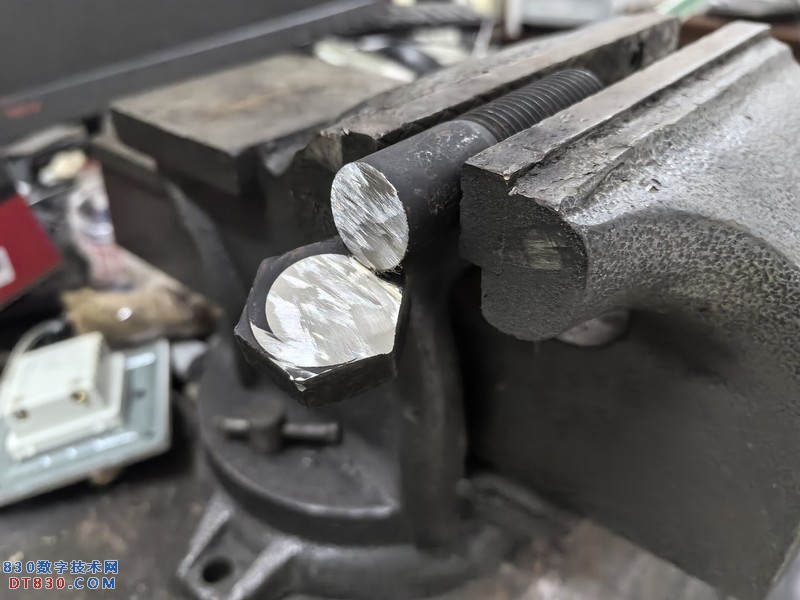

切除螺尾，打磨平端面

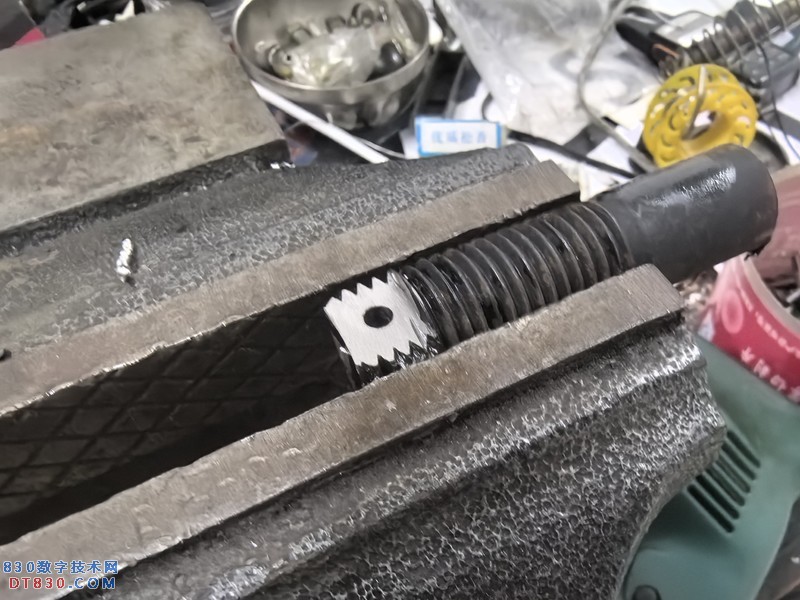

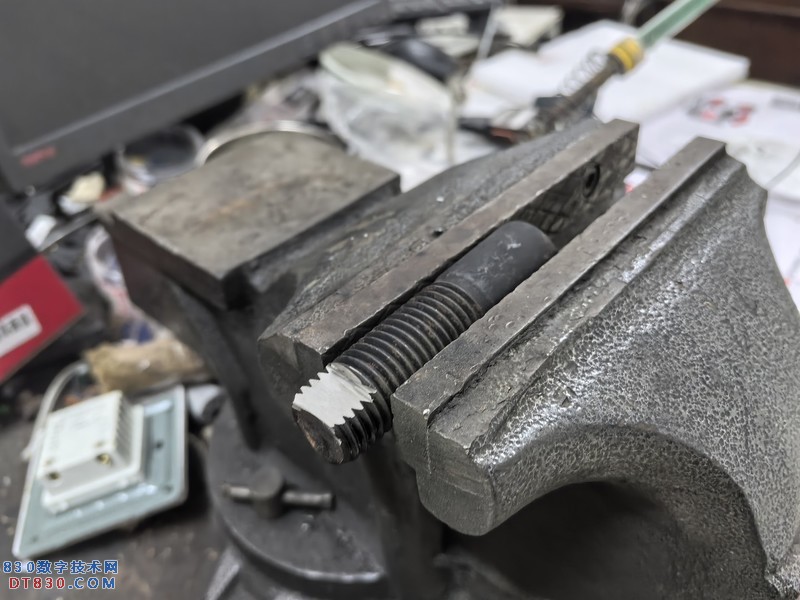

在丝牙处切出平台，方便钻孔安扳手 钻扳手孔，

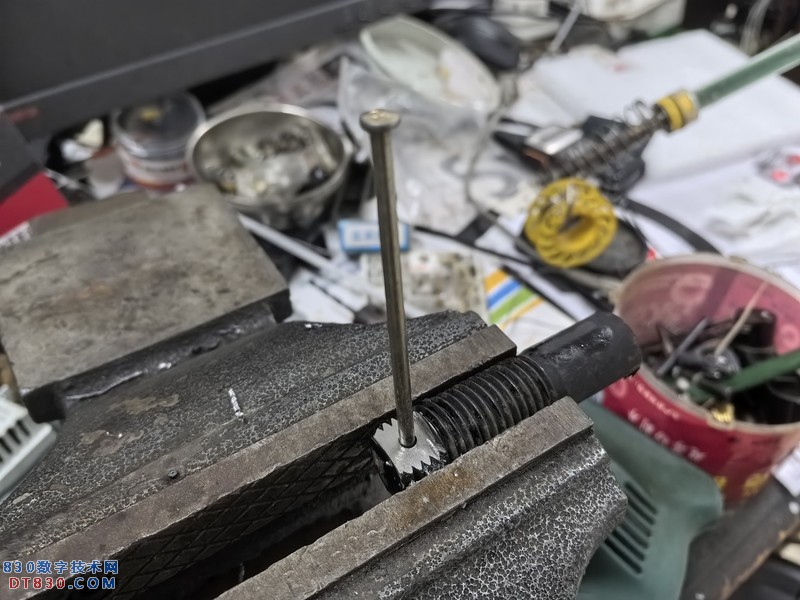

扳手安装

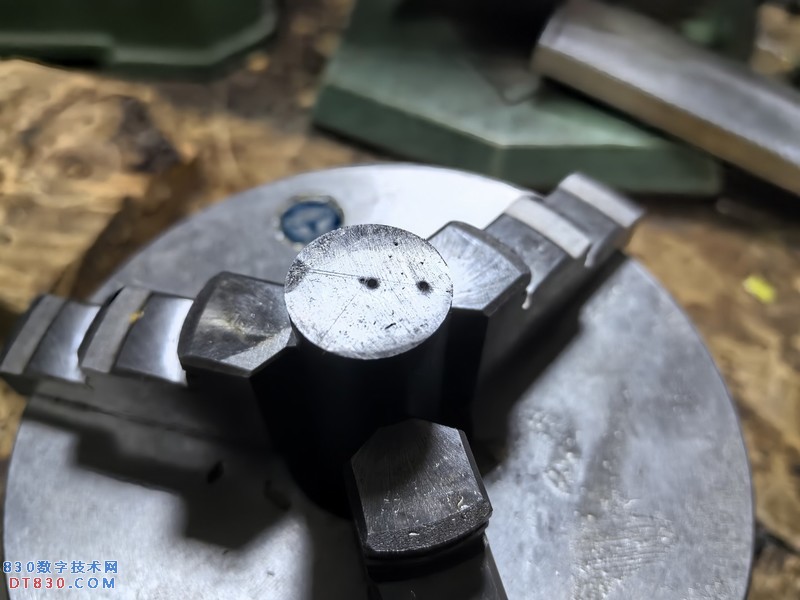

在工件端面划线定位冲眼

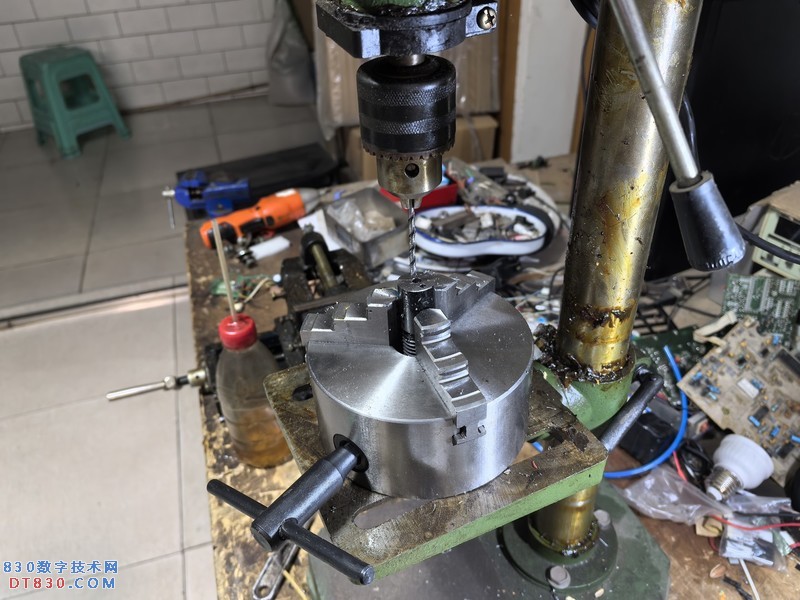

必须用三爪夹头，以保证所钻孔的垂直度，中间孔用5mm钻头
，旁边用3.2mm钻头，因为要功4mm的丝牙

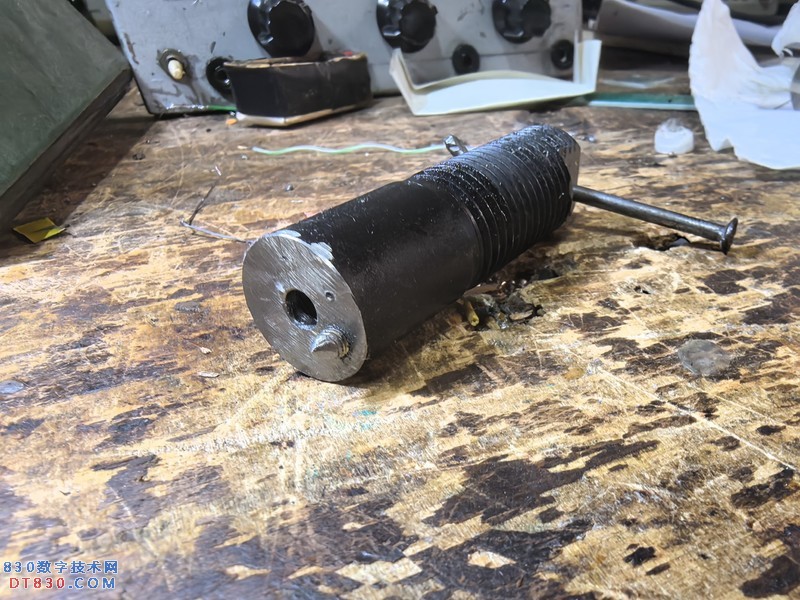

用4mm螺杆磨成45度角的圆锥，然后旋进到前面工件上的4mm螺孔里面既大功告成

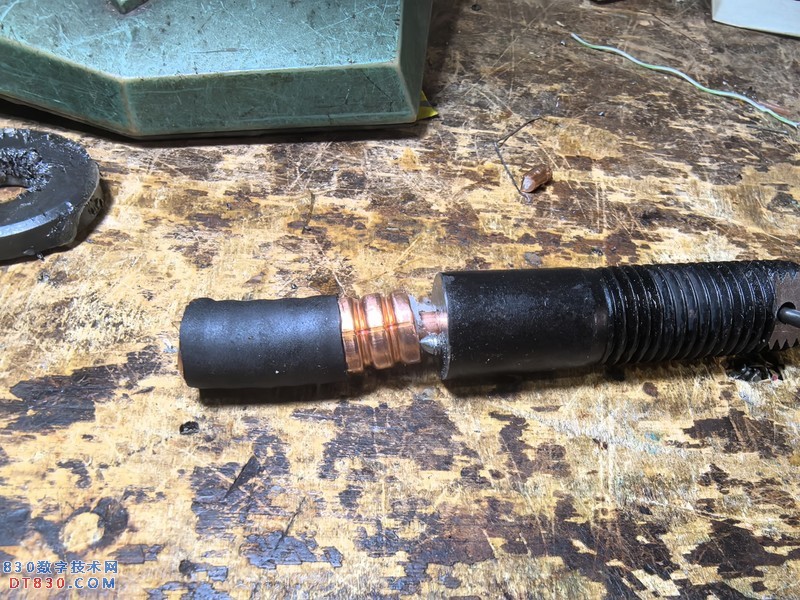

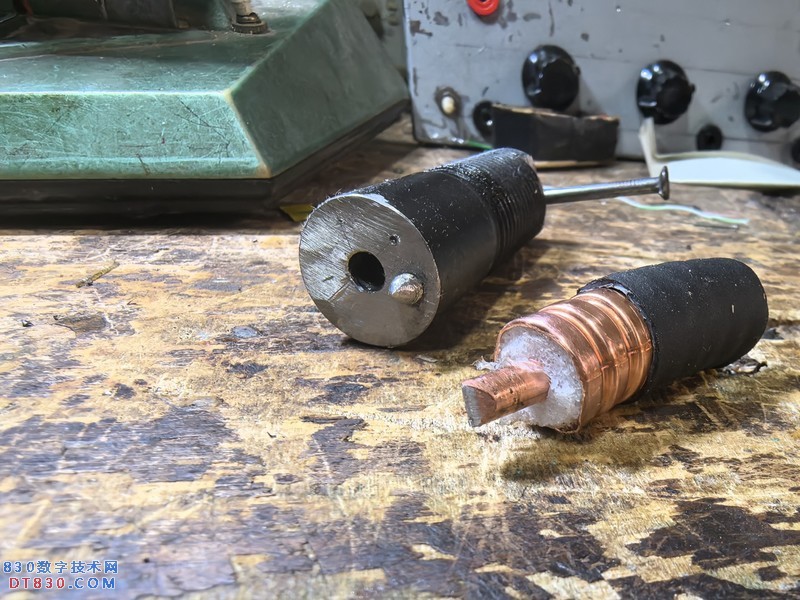

测试一下

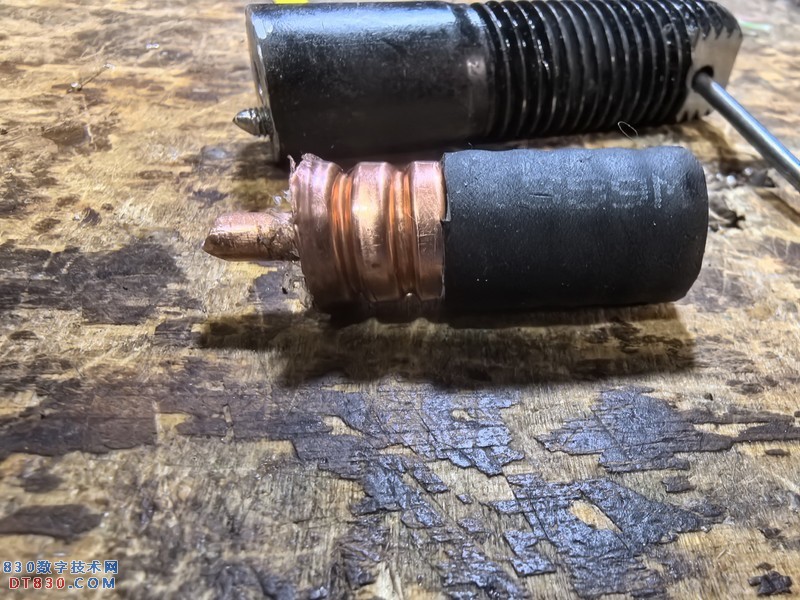

比较合适

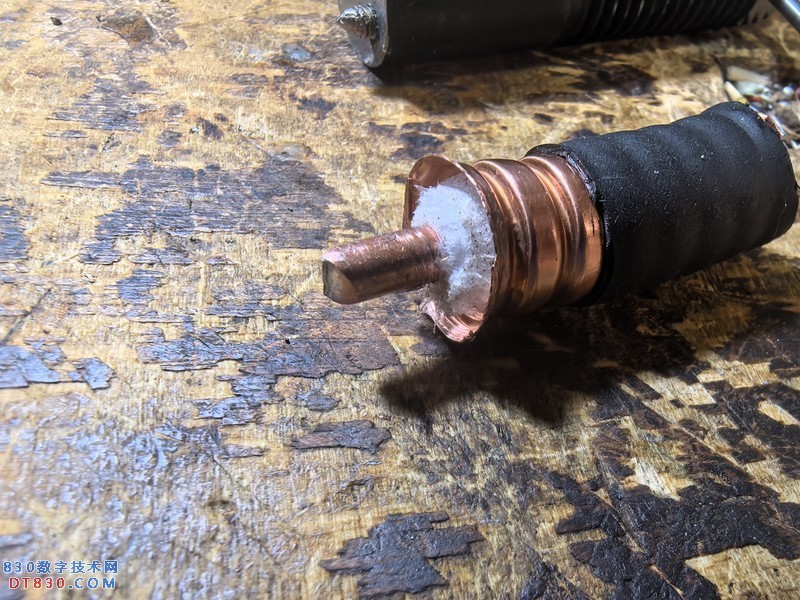

括成后的效果图
很漂亮
有其它相关问题的都可以找我探讨，我会告诉你做接头的每个细节

fslichong

扩口成型很重要，特别是微弱信号传输

勇闯沙滩

做得很好，自己动手丰衣足食。
