EM7000 W ADJ作用请教

[复制链接]
duron_ff202006
发表于 7 天前 | 显示全部楼层 |阅读模式
万用表
主题类别: 技术_讨论
仪表品牌: 三和（Sanwa）
显示字数: 指针
型号或关键字: EM7000 W ADJ作用请教
EM7000 W ADJ作用请教

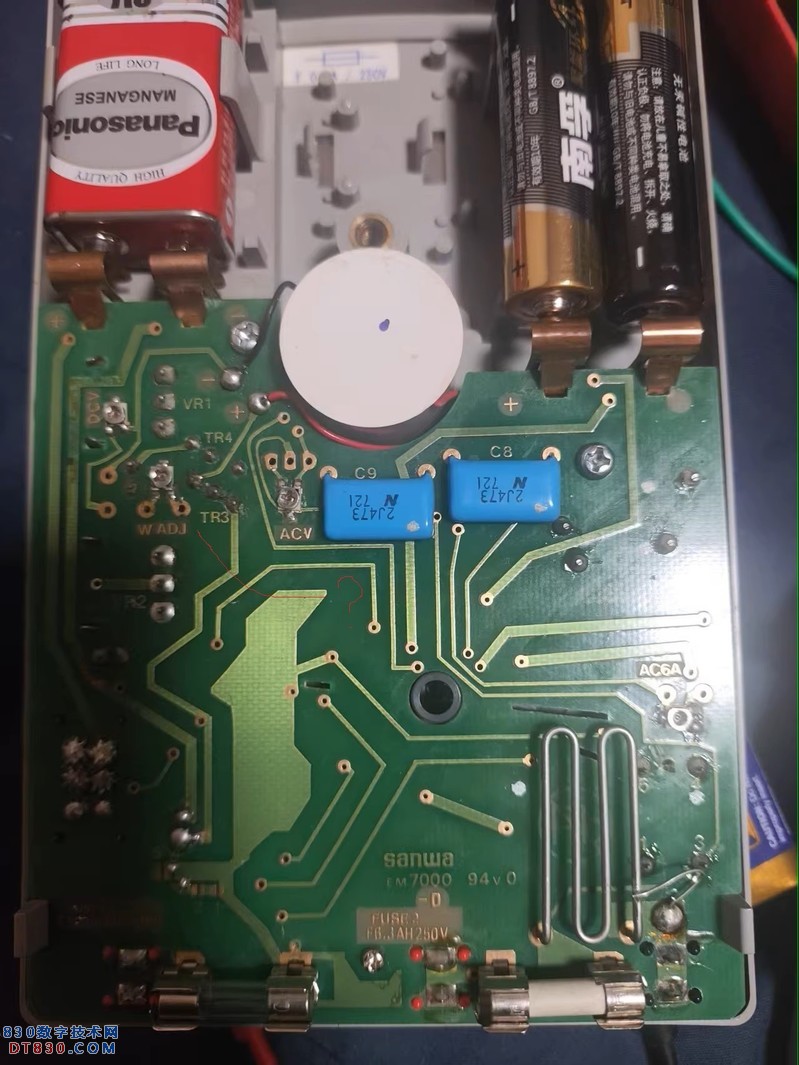

如下图，请教下知道该电位器作用的坛友，谢谢

回复

举报

HD123
发表于 6 天前 | 显示全部楼层

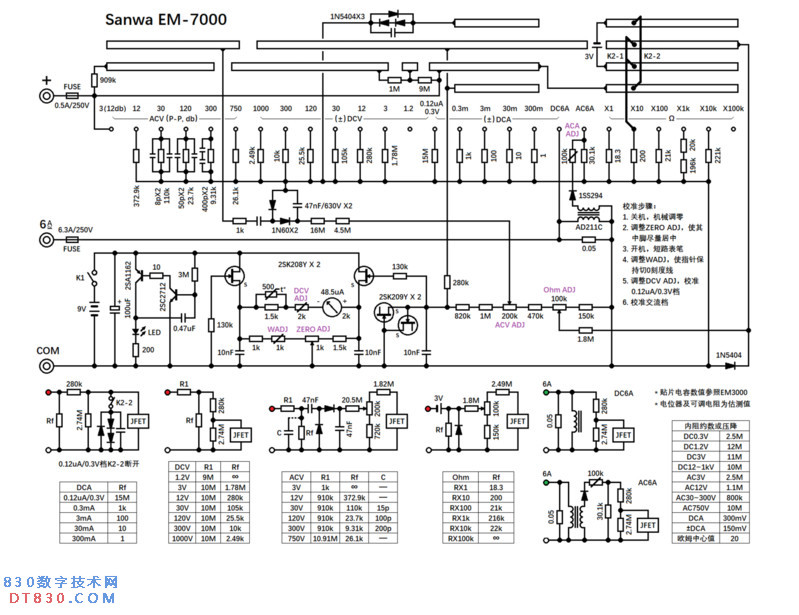

给你发一个由郑老师绘制的三和 sanwa EM7000机械万用表电路原理图

评分

参与人数 1金钱 +60 仪表币 +60 收起 理由
duron_ff202006 + 60 + 60 赞一个!

查看全部评分

回复

举报

duron_ff202006
 楼主| 发表于 6 天前 | 显示全部楼层
HD123 发表于 2025-6-10 21:53
给你发一个由郑老师绘制的三和 sanwa EM7000机械万用表电路原理图

谢谢热心的HD123坛友！
回复

举报

勇闯沙滩
发表于 昨天 07:25 | 显示全部楼层
这个sanwa EM7000电路原理图很好。
回复

举报
