ZT-1000R电池仓改造

kyhwhb

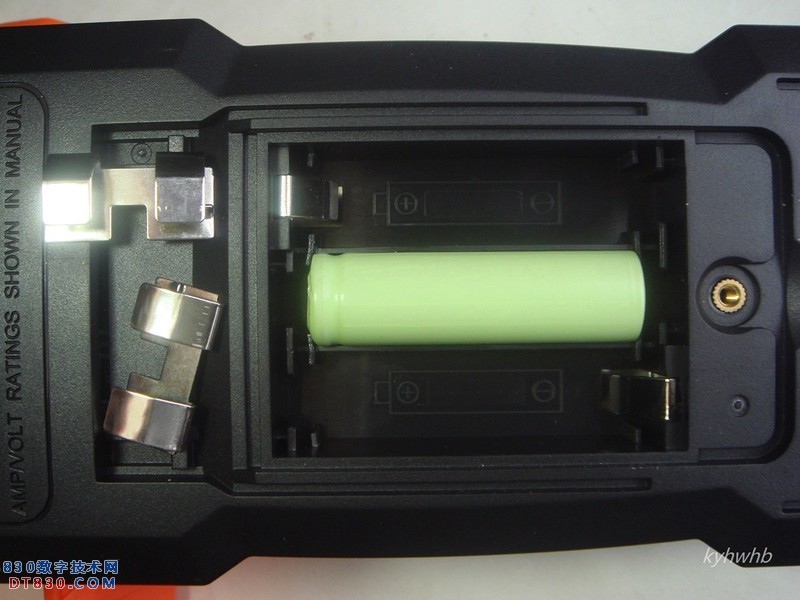

ZOYI众仪ZT-1000R绝缘电阻测试仪的电池特紧，究其原因见图：

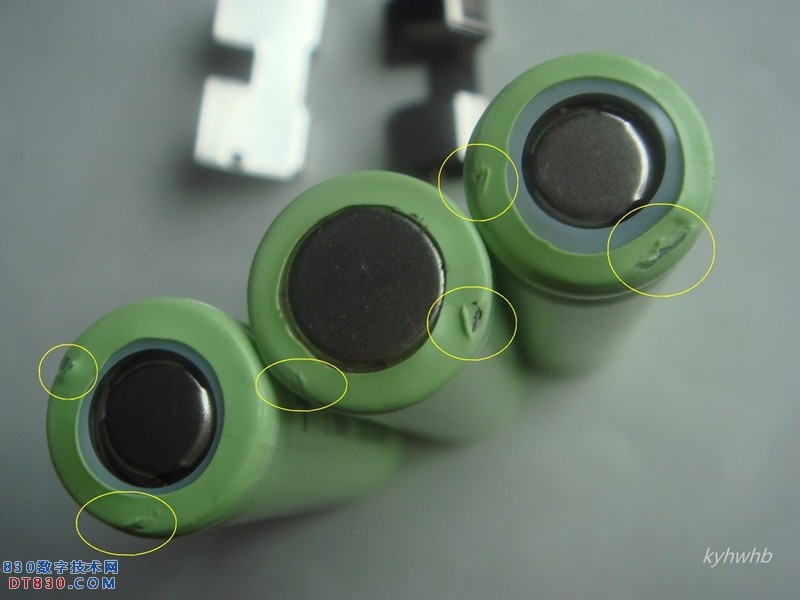

电池端面伤痕

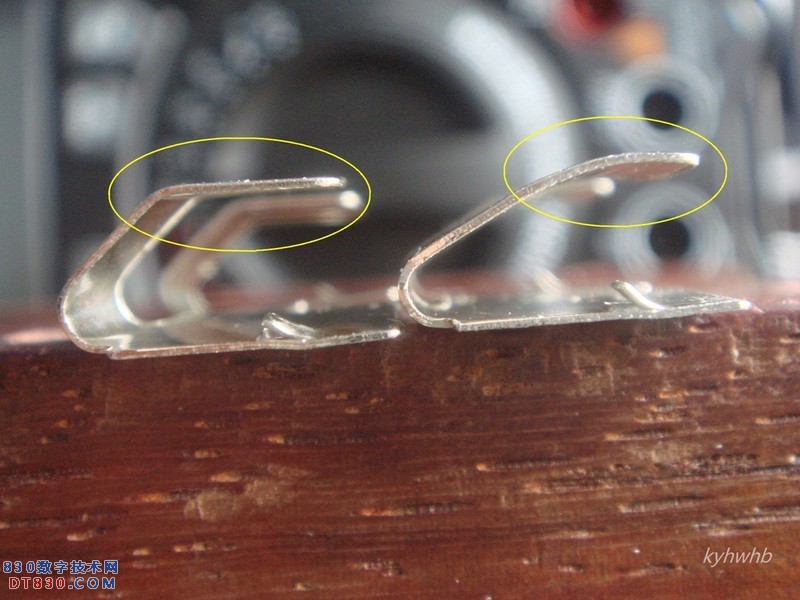

电池端面着力点

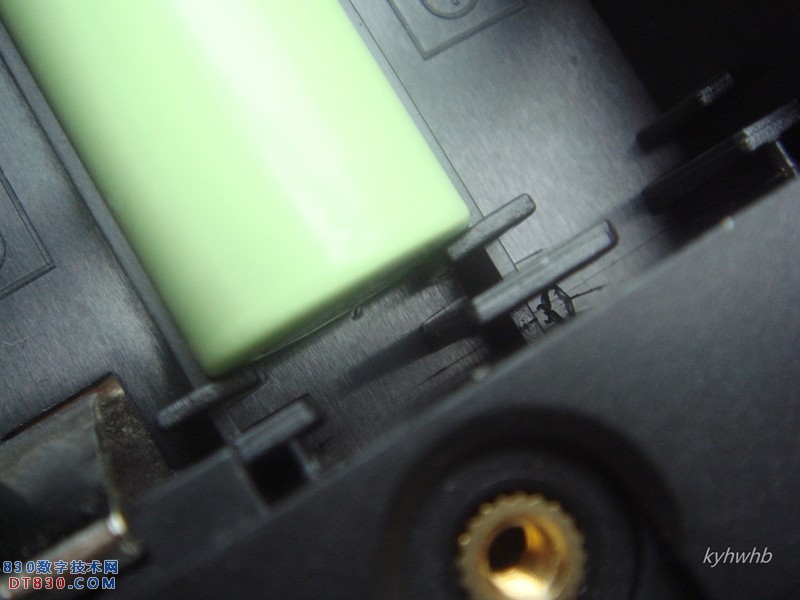

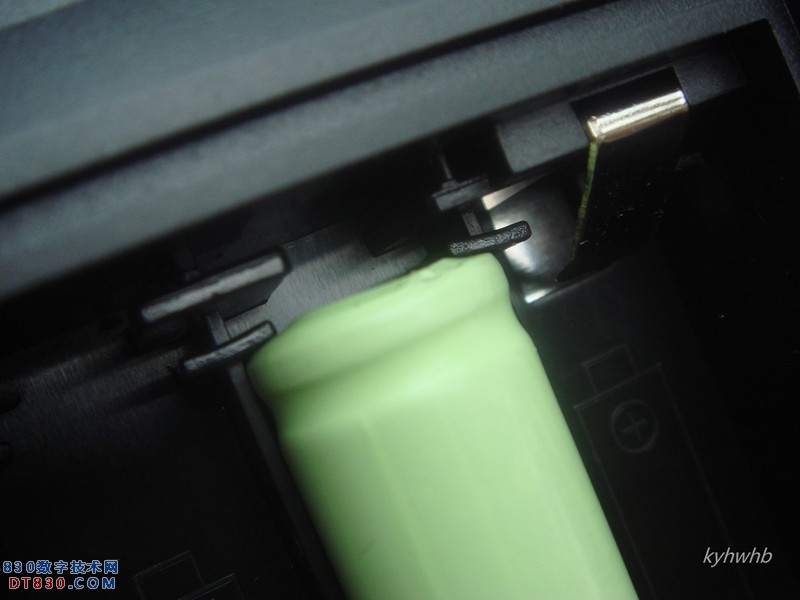

塑料挡板顶弯曲了!

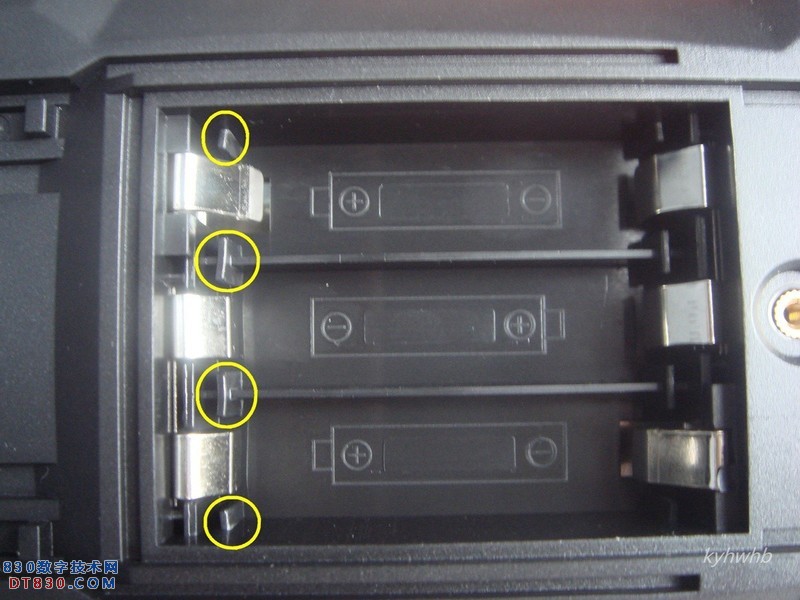

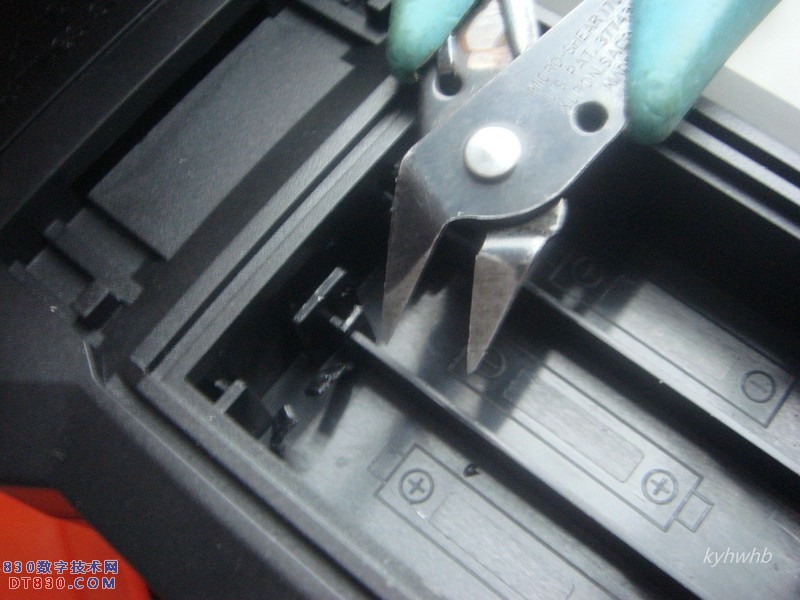

剪掉每槽一端塑料挡板即可，之后打磨光滑

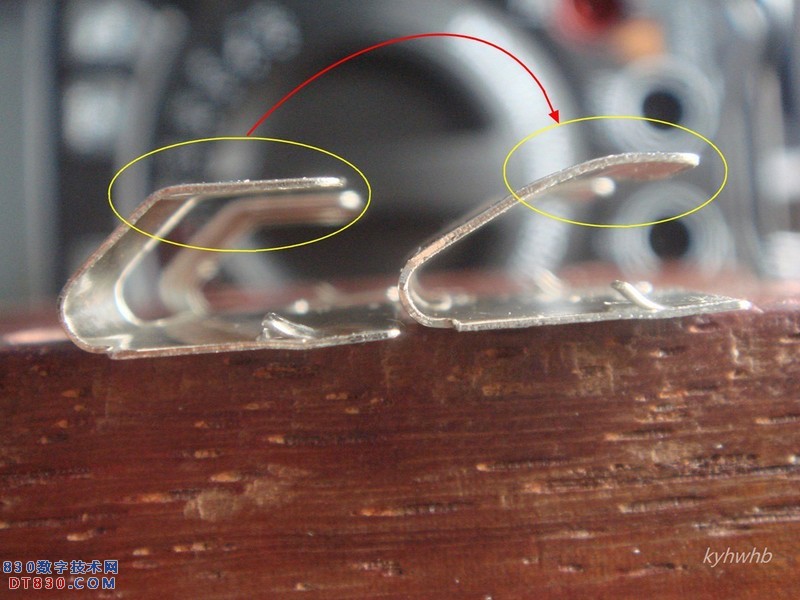

弹片也可修整为圆弧形

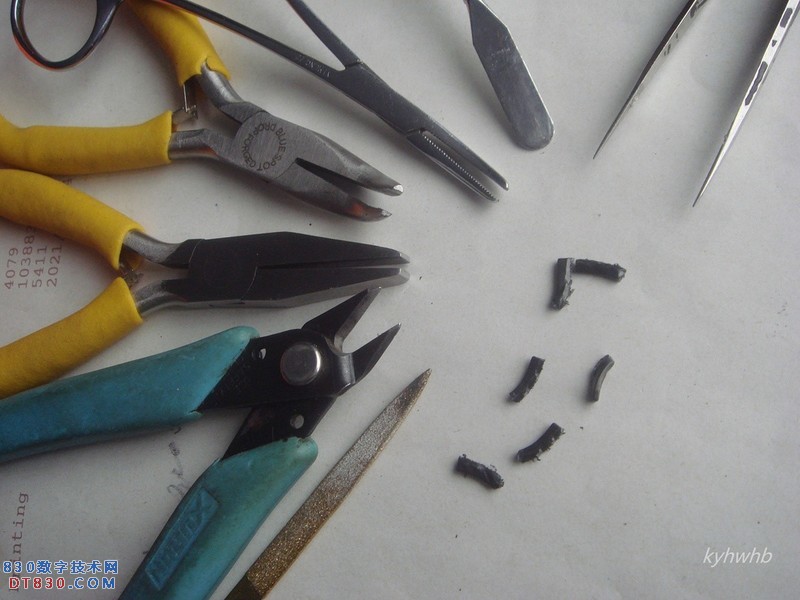

所使用的工具等

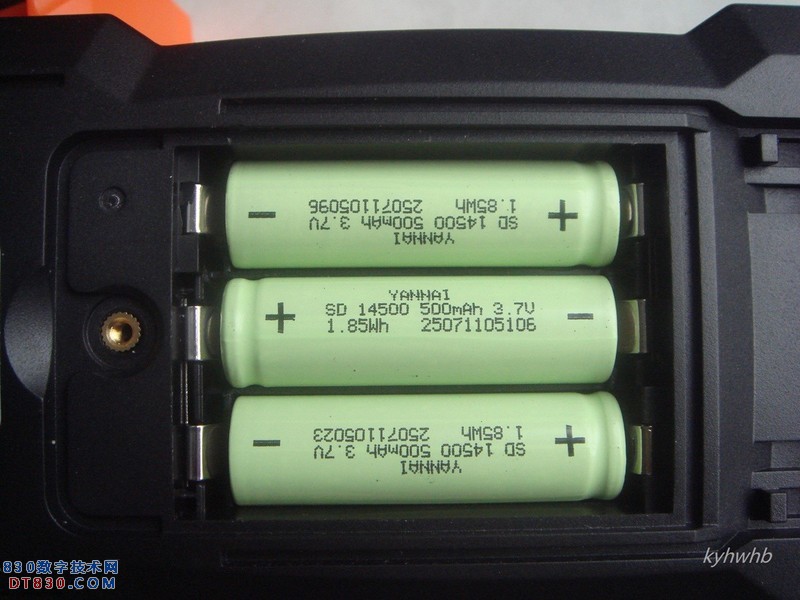

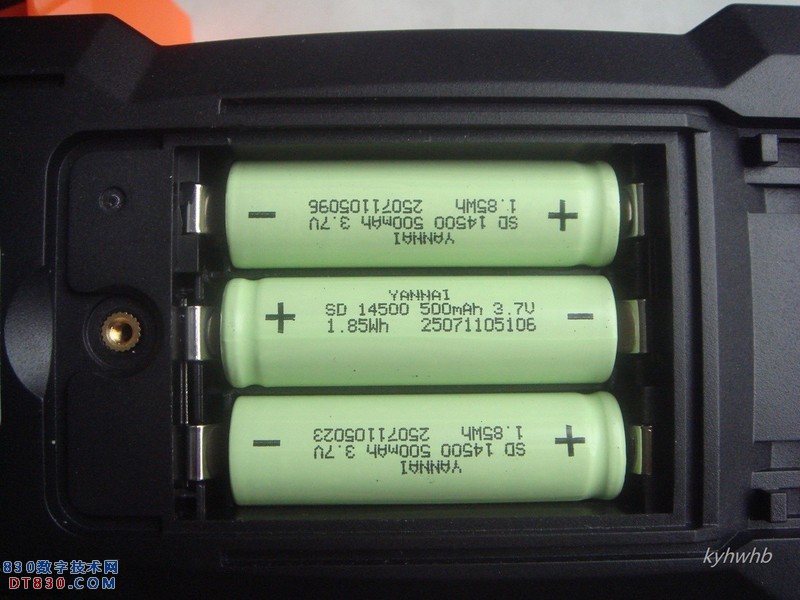

现在可以很轻松的装取电池了！

wgsd

问题提到很好，电池的长度都比电池槽两端的塑料挡板空间大，并把挡板顶弯曲了，更可惜的是电池取出装上一两次就把电池的外皮刮破了。还有就是电池的弹片太硬了，没必要用这么大的弹力。

kyhwhb

wgsd 发表于 2025-7-29 16:46
问题提到很好，电池的长度都比电池槽两端的塑料挡板空间大，并把挡板顶弯曲了，更可惜的是电池取出装上一两 ...

电池的长度都比电池槽两端的塑料挡板空间大，并把挡板顶弯曲了-------这个是主要原因！
弹片可修整为圆弧形（即改变电池端面接触的受力点）-----可以减小弹力

kyhwhb

弹片可修整为圆弧形（即改变电池端面接触的受力点）-----可以减小弹力

喜欢就好

自己动手，丰衣足食！

房有亮

我的今天也让我用铲刀剔除了，这次用手指头就能扣出来了

房有亮

看你只一个仓就剪了一头，我是两头都剪了，安装拆卸都很方便

kyhwhb

房有亮 发表于 2025-7-30 13:15
看你只一个仓就剪了一头，我是两头都剪了，安装拆卸都很方便

只一个仓就剪了一头----就已经够用了，正常应该剪掉负极端的挡片，而保留正极端的挡片（是对于凸头+极电池有防反接的设计吧）。
