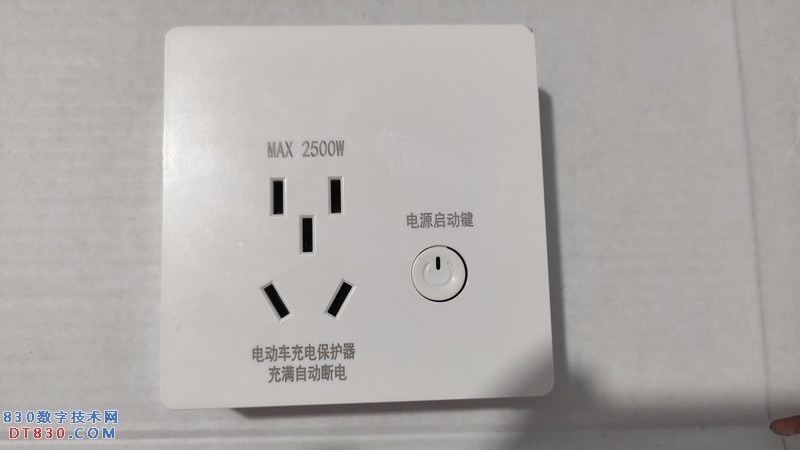

拆两个电动车充电自动断路保护器满电放过充插座

坛里的大佬出门劳斯莱斯，本茨，压根不会用上这个。
夏天了电瓶很容易忘记拔充电器导致过充，当当当这个神奇的小工具就排上用场了
现在的铅酸充电器基本都是恒流 恒压 涓流三阶段。涓流阶段充电功率很小，插座通过LM358检流电阻压降判断充电器是否转变为绿灯。
如果功率小于设定标准就会断开继电器。

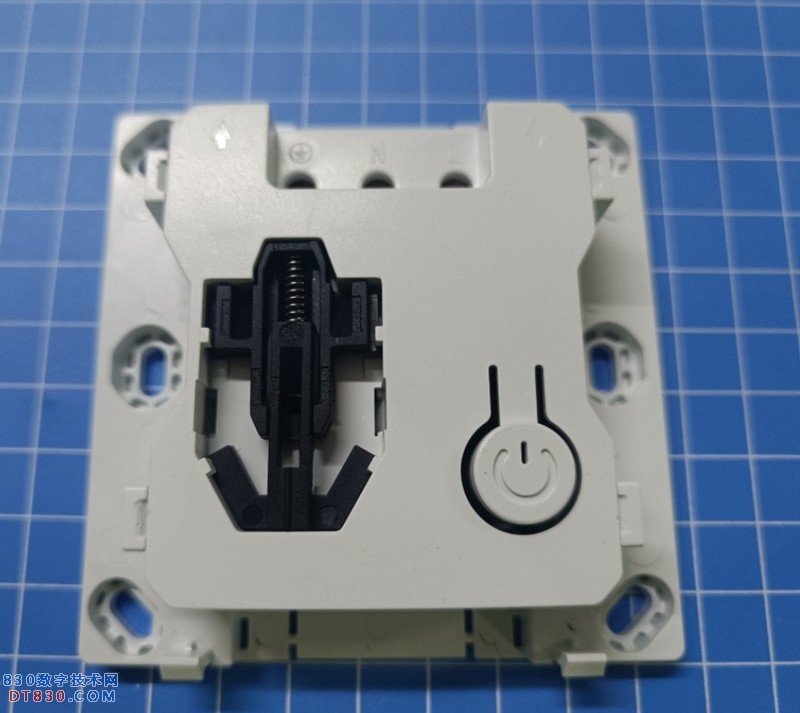

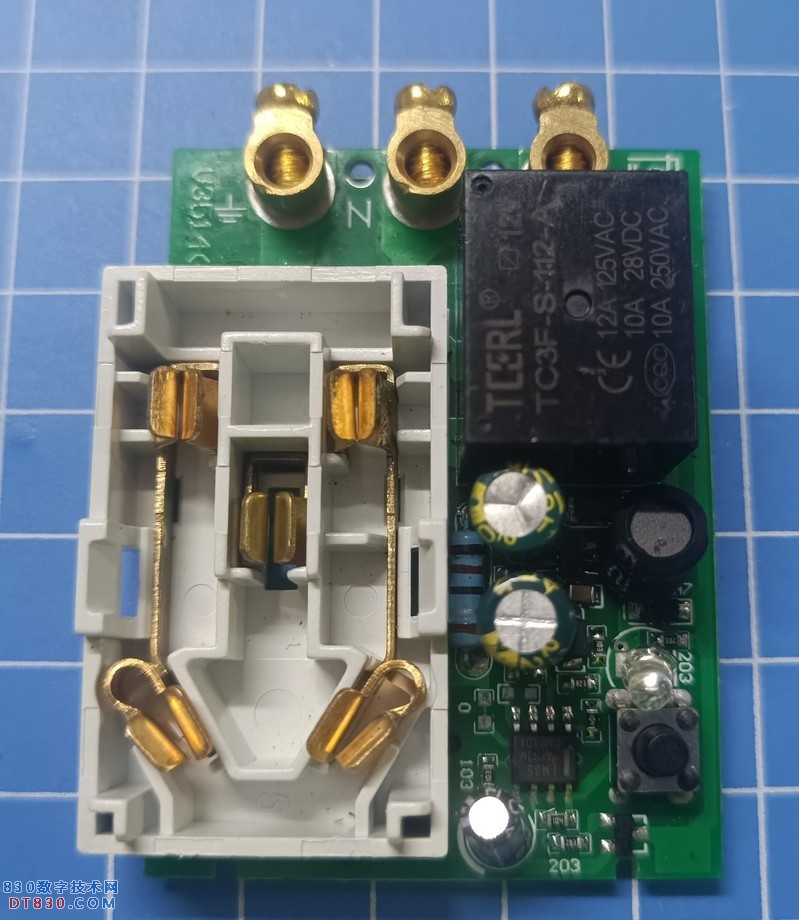

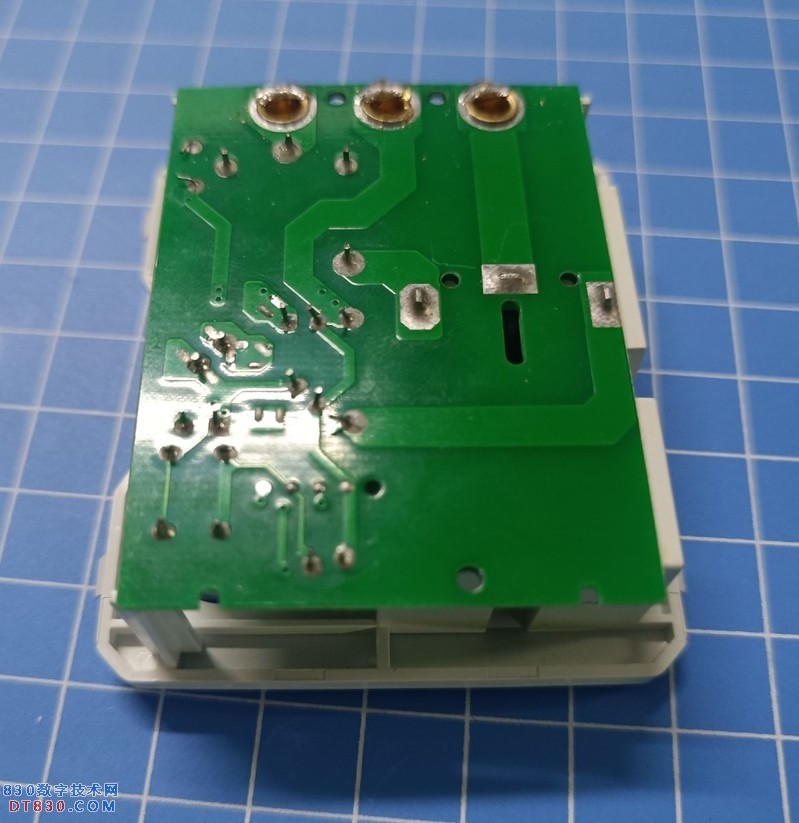

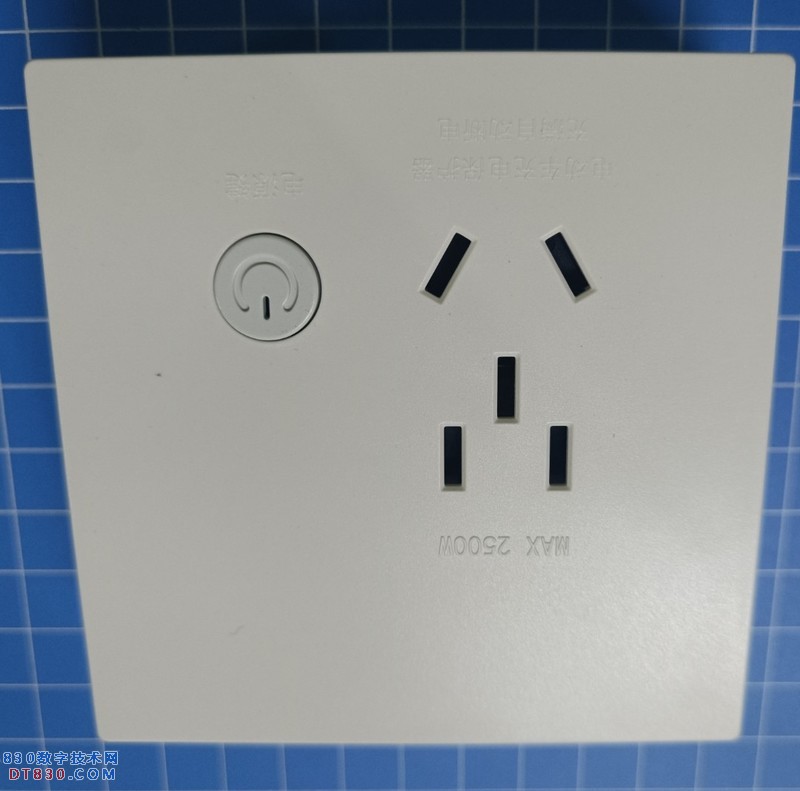

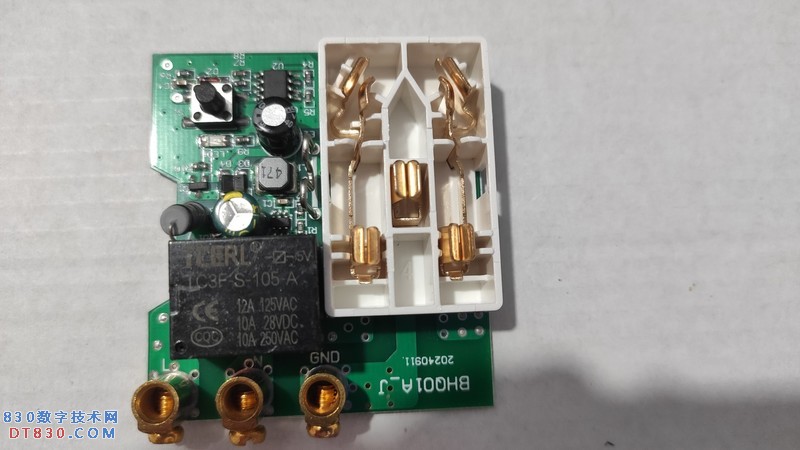

买了两个都拆开看下，这是第一个，可以看出采用了康铜丝+专用降压IC 做工明显比第二个的好一些 而且设计合理，出线口在接线柱正上方！
拼多多7.41购入，继电器都是12A，充个电动车足够了。

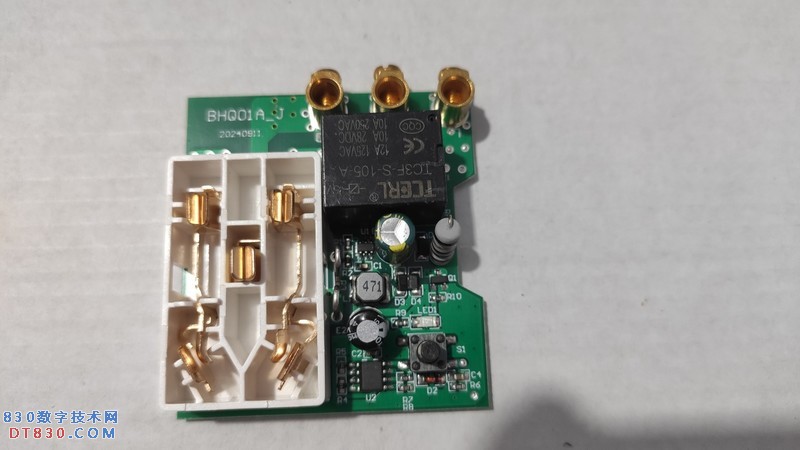

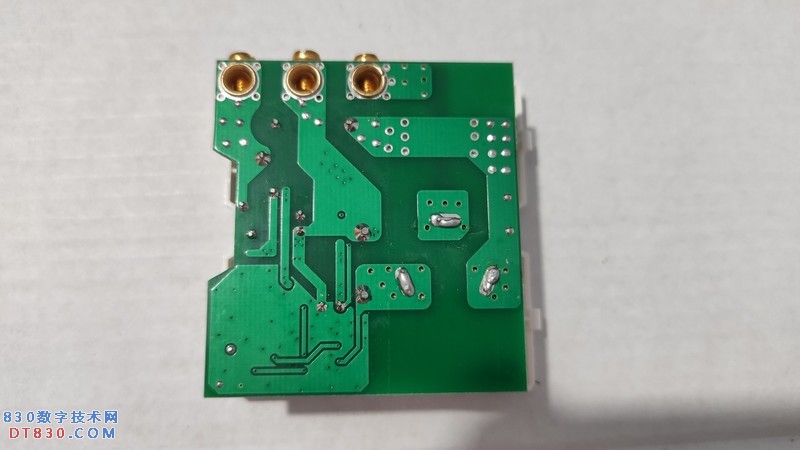

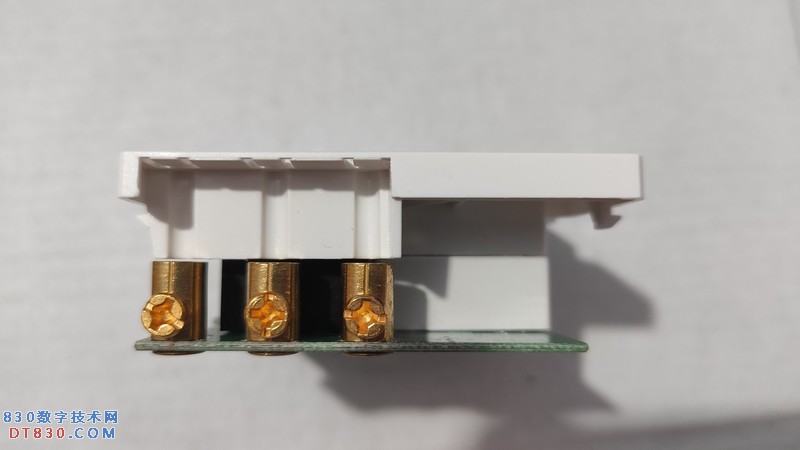

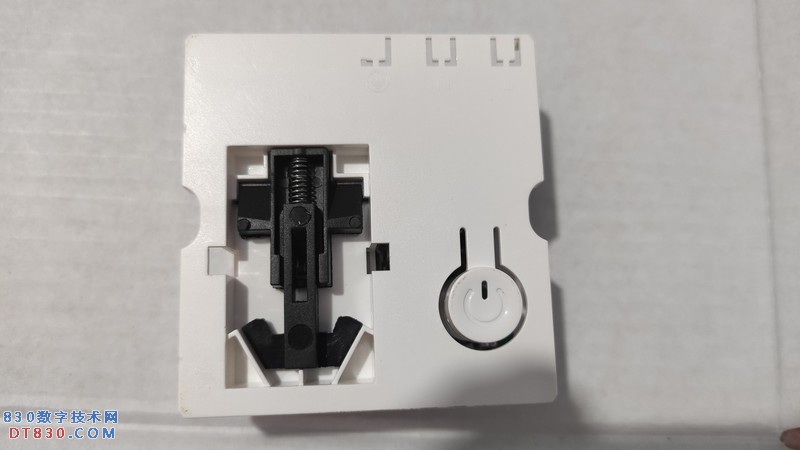

第二个7.1购入，设计出线在下方很不好用，而且采用的是检流电阻

希望论坛里未来版块能有更多的电子产品拆机贴

继电器的，谢谢分享。
