胜利万用表资料补全计划—VICTOR VC9808+篇之第五代

马蜂

VC9808+，三位半表，除基本的电压，电流，电阻，电容，频率，温度测量功能外，能够测电感是它的主要卖点。

第五代VC9808+。目前经手的有三个出厂日期的版本，分别是2014-12-18的V1.1，2015-05-26的V1.3，2016-04-26的硬芯V1.4版。从这代开始变成了单片机方案，使用64脚的宏康HY12P66主控芯片。

外部形状延续四代造型的收腰款。转盘变回单面V片，电容档简化成1个，量程提升到了2mF。电感档也简化成uH和mH各一个。

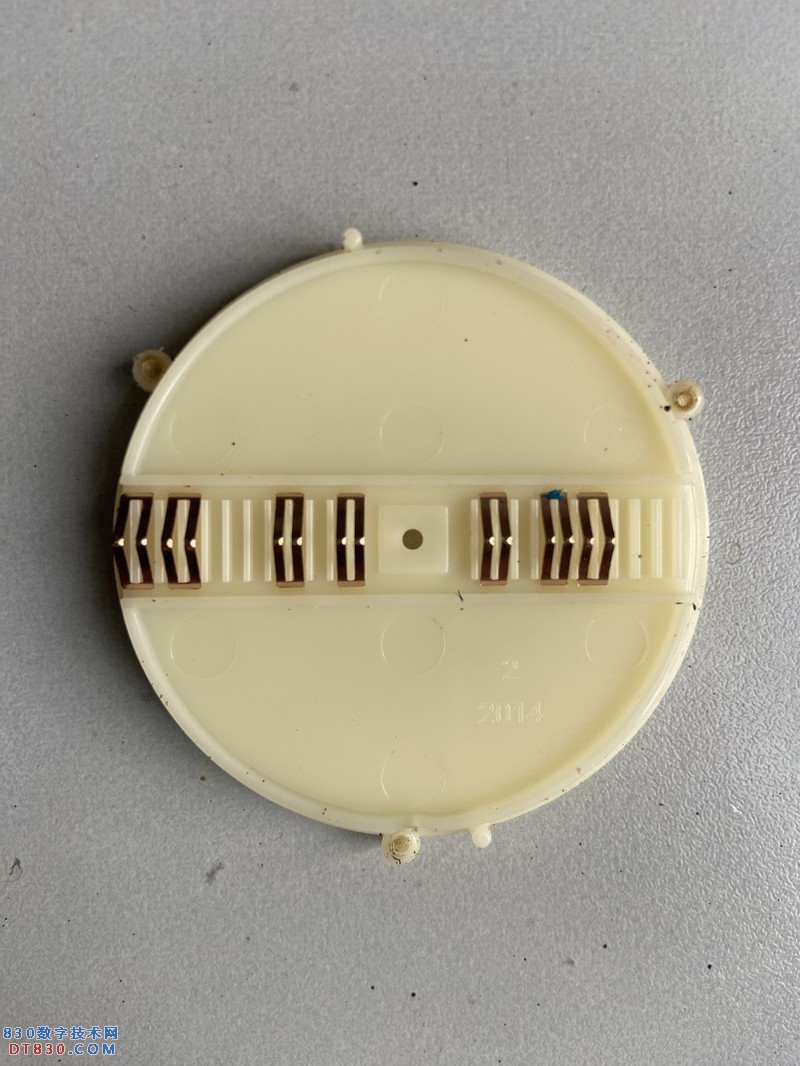

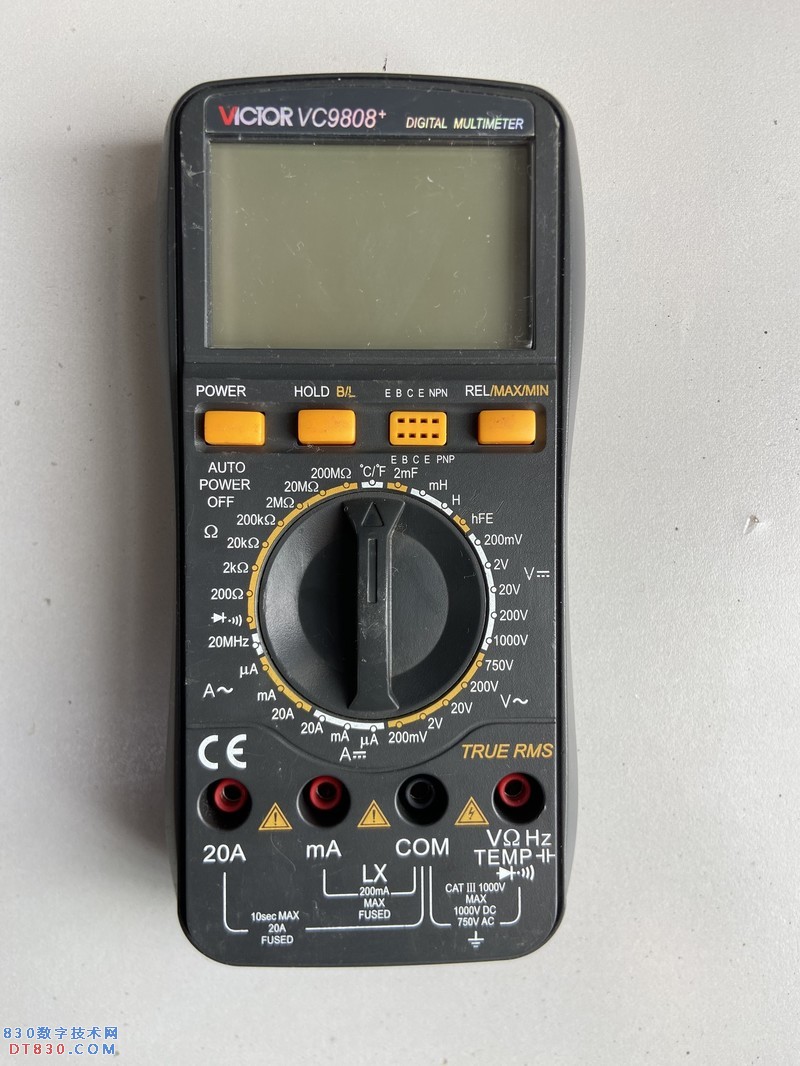

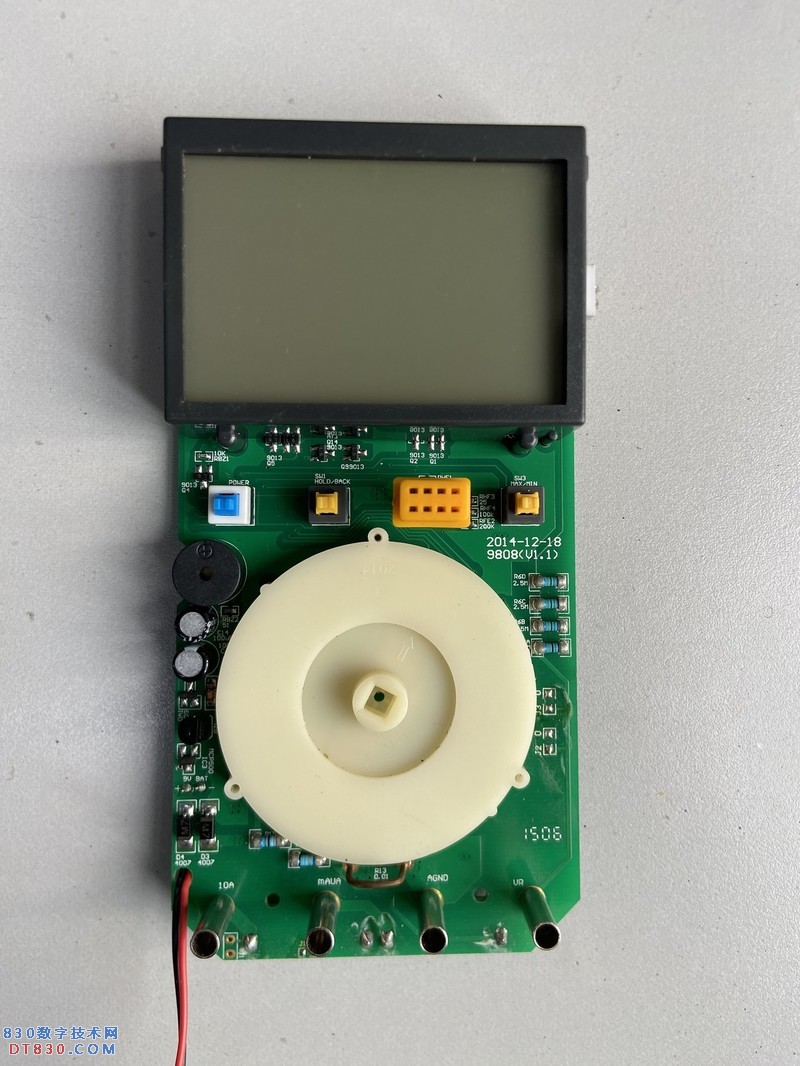

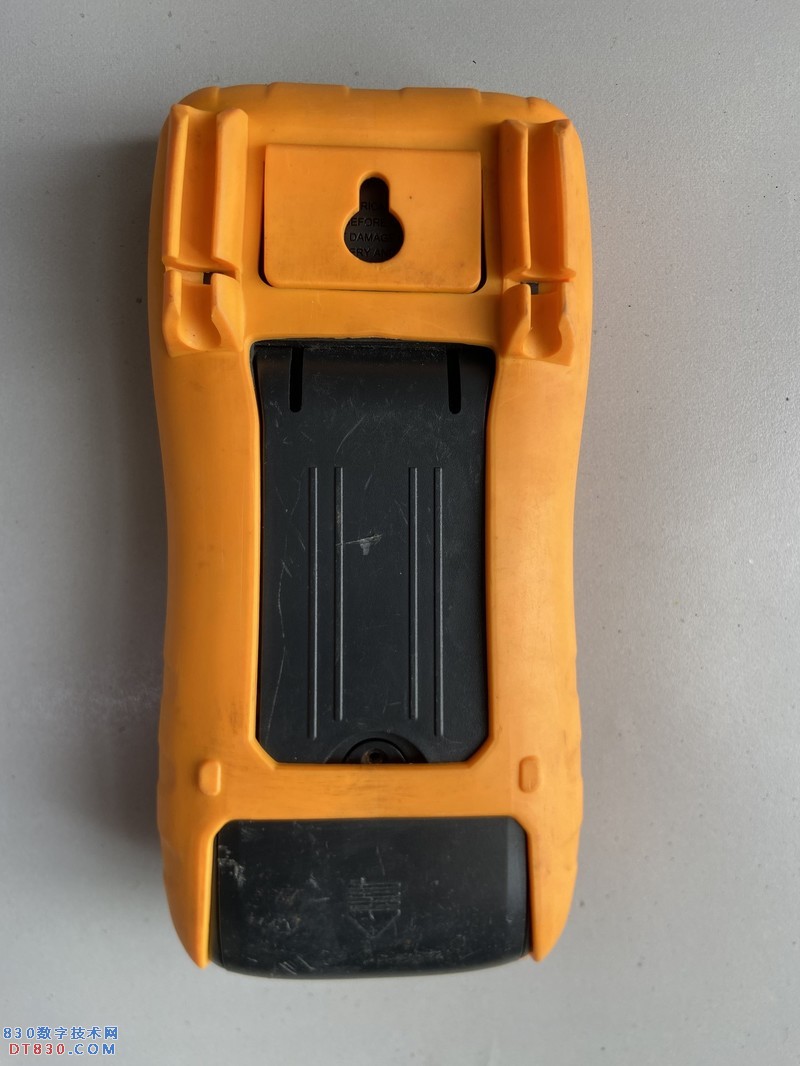

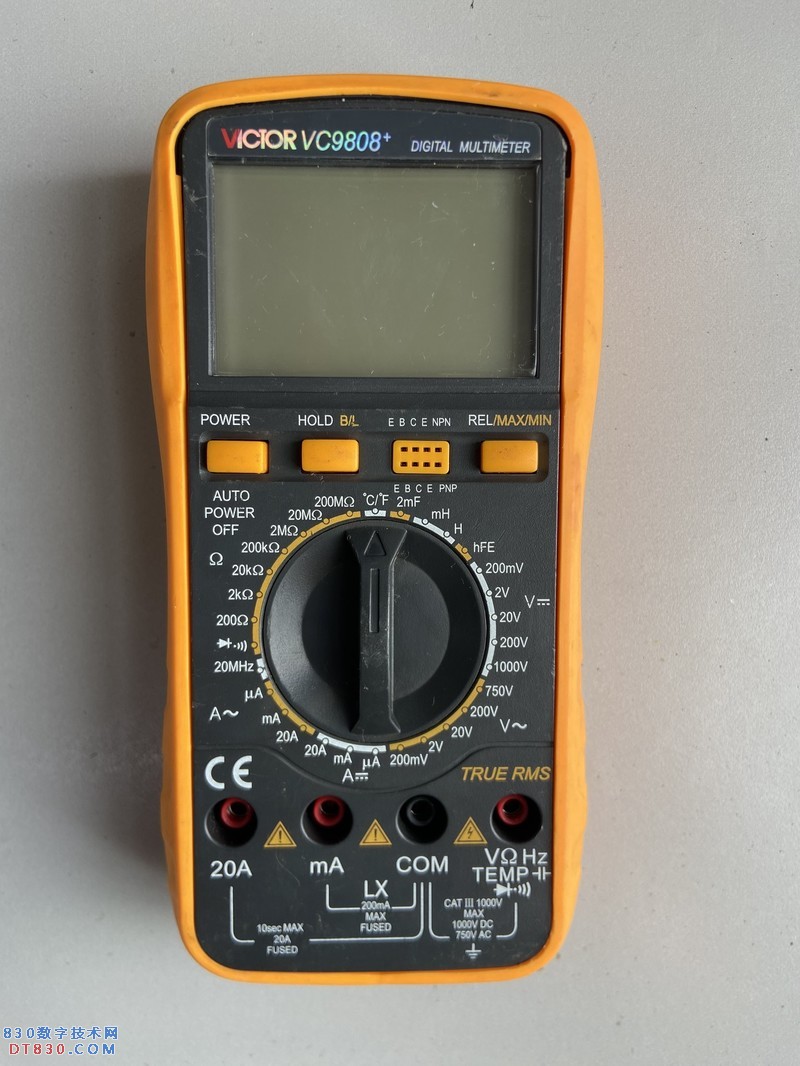

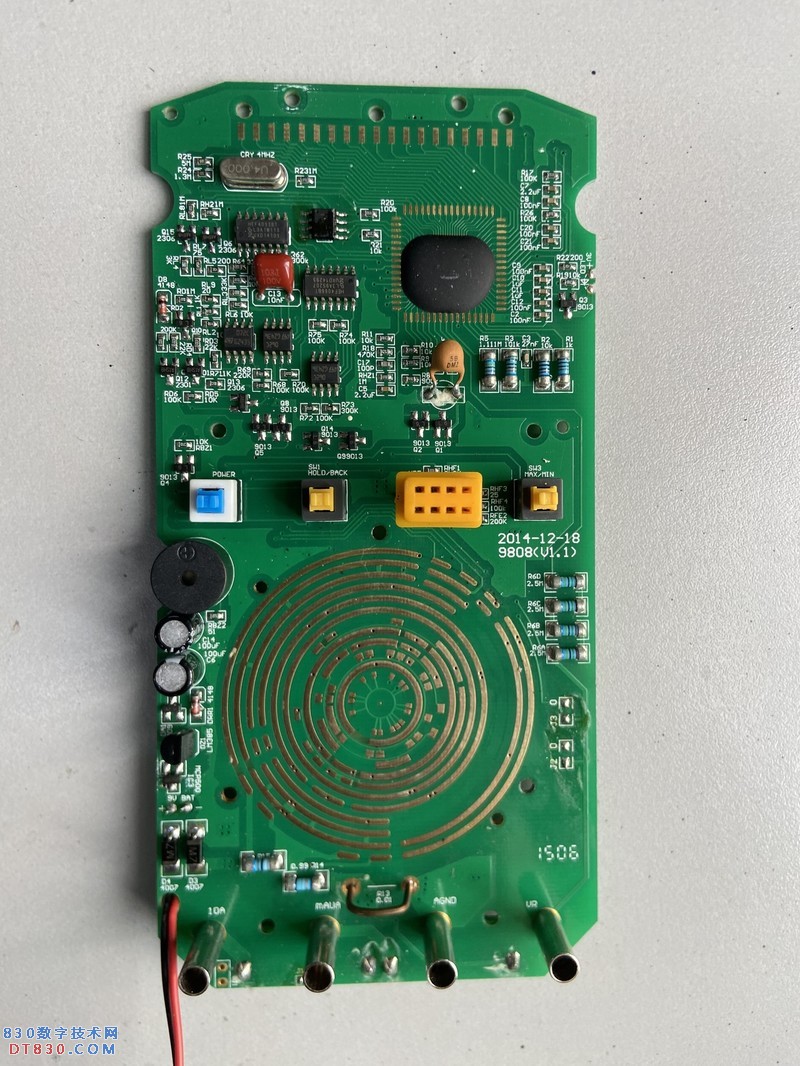

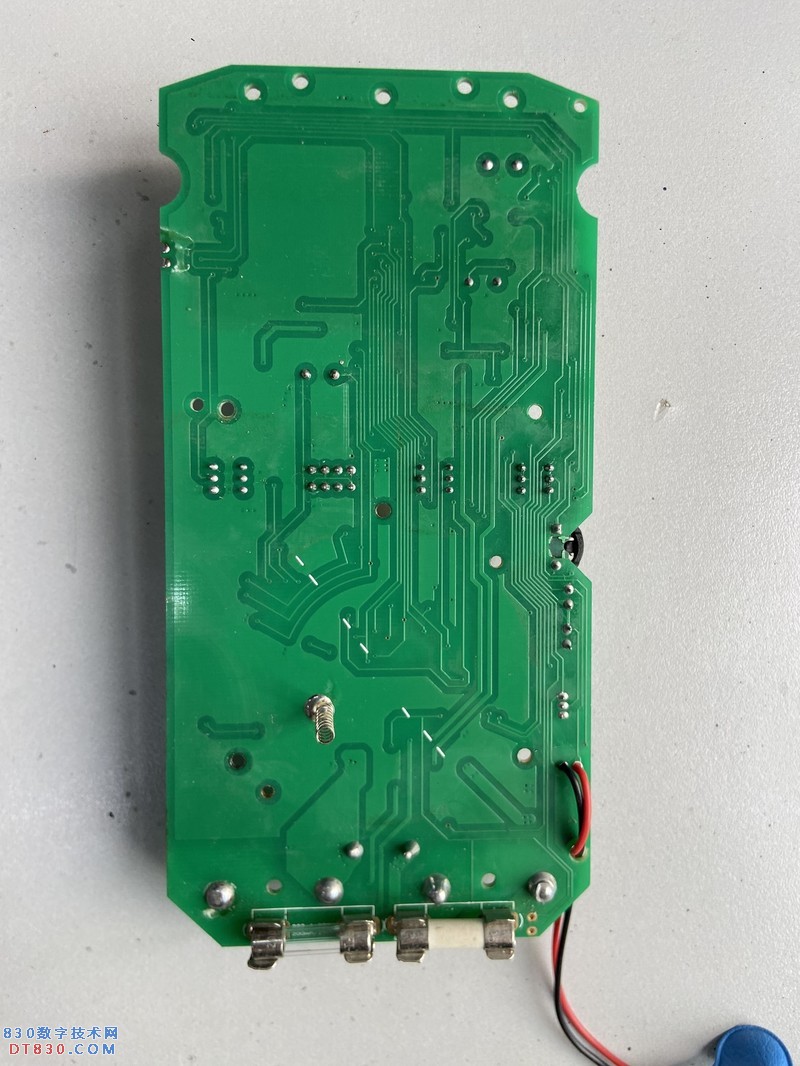

2014-12-18的V1.1版

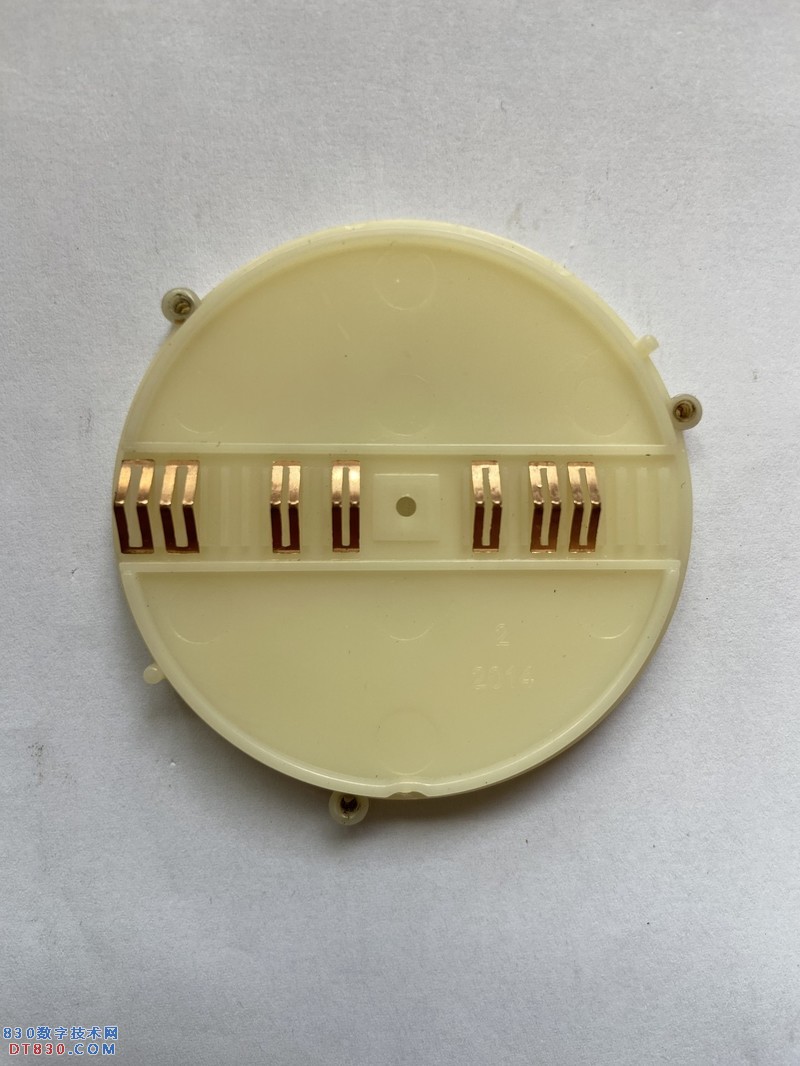

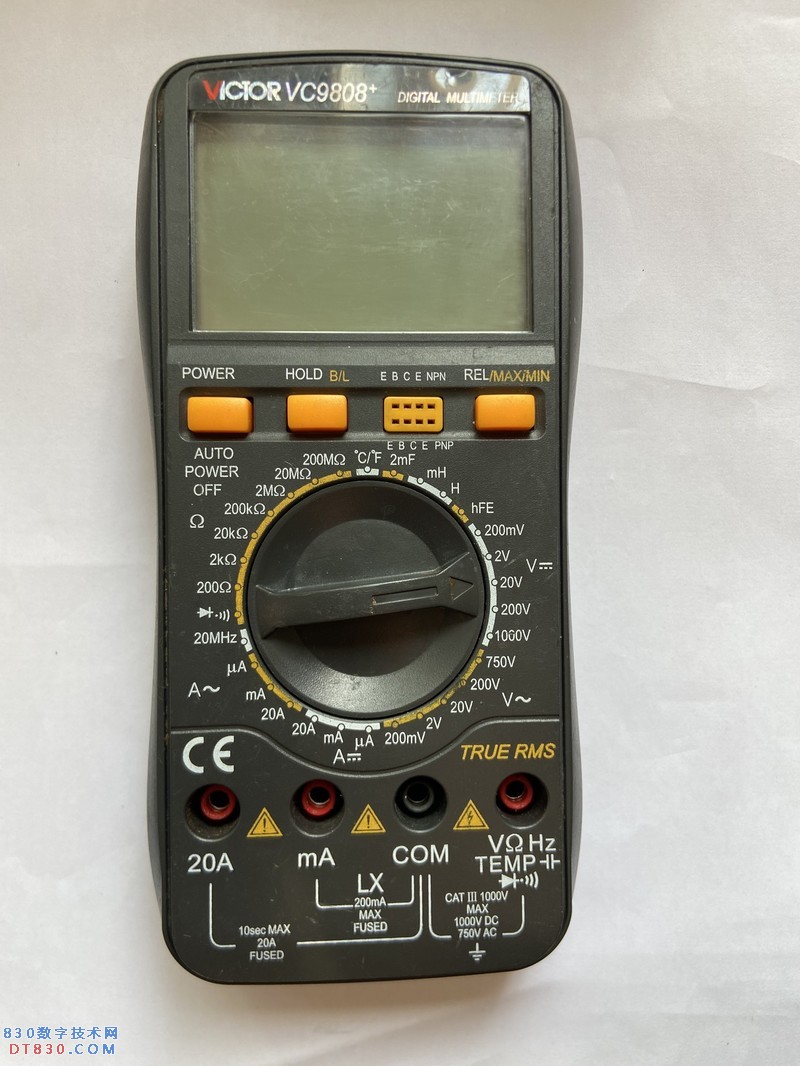

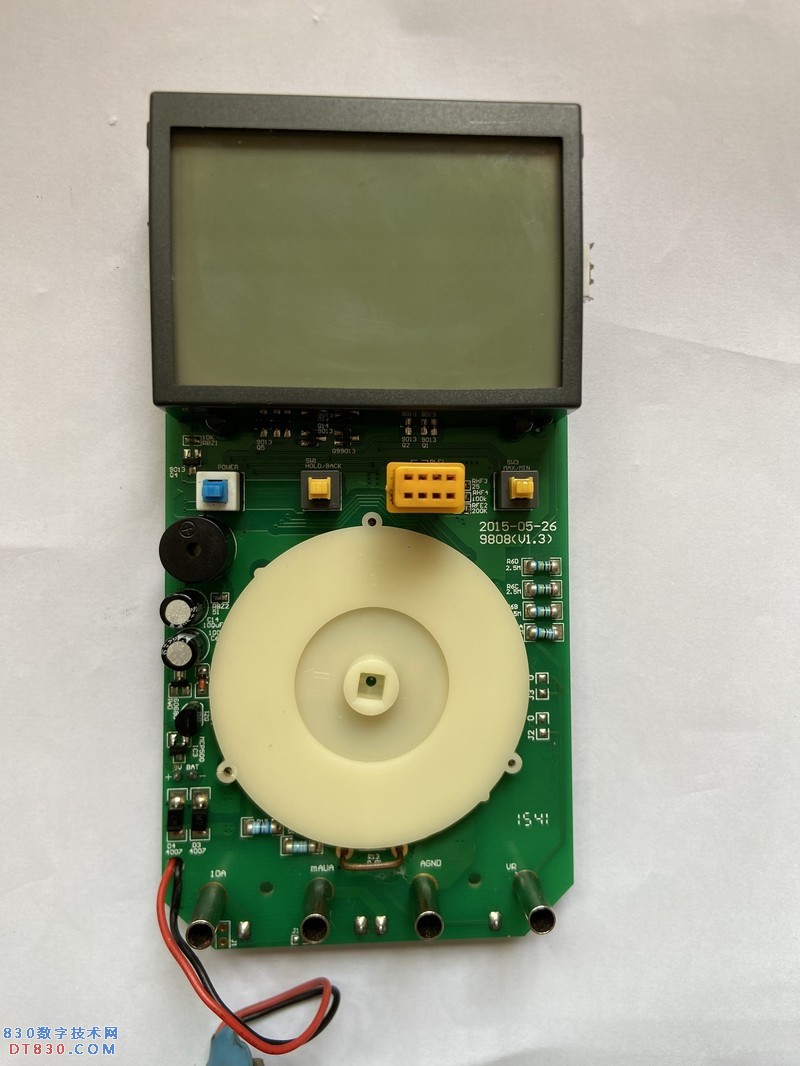

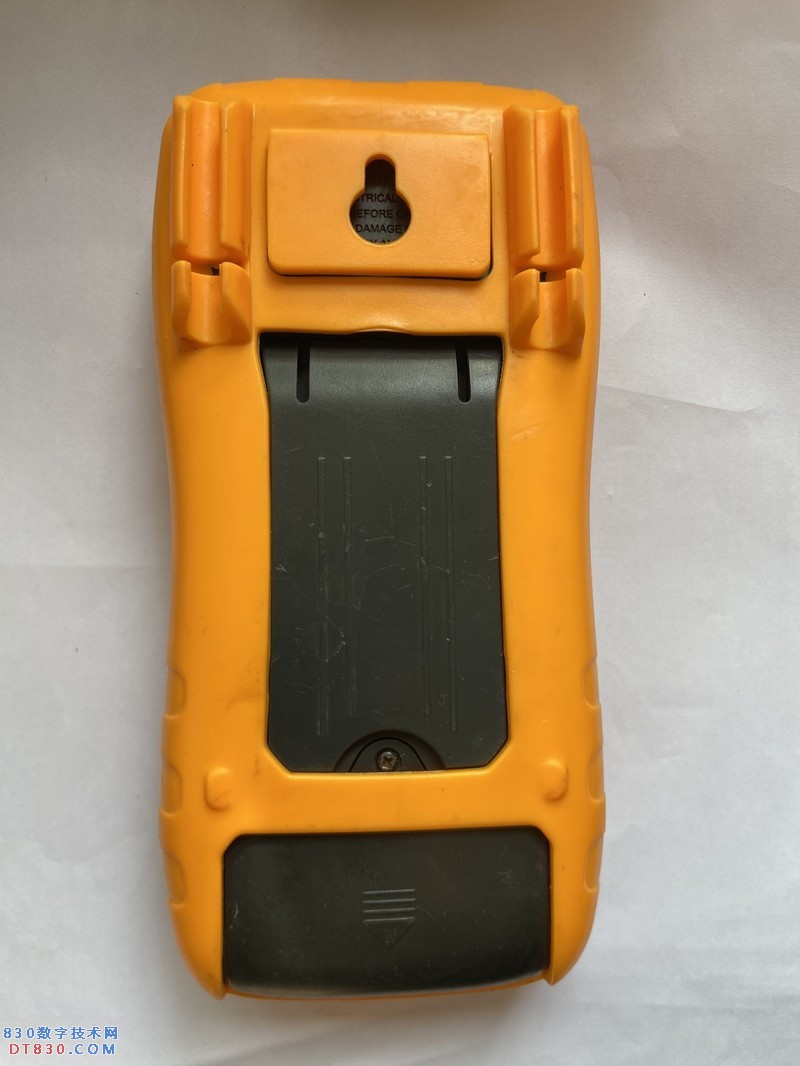

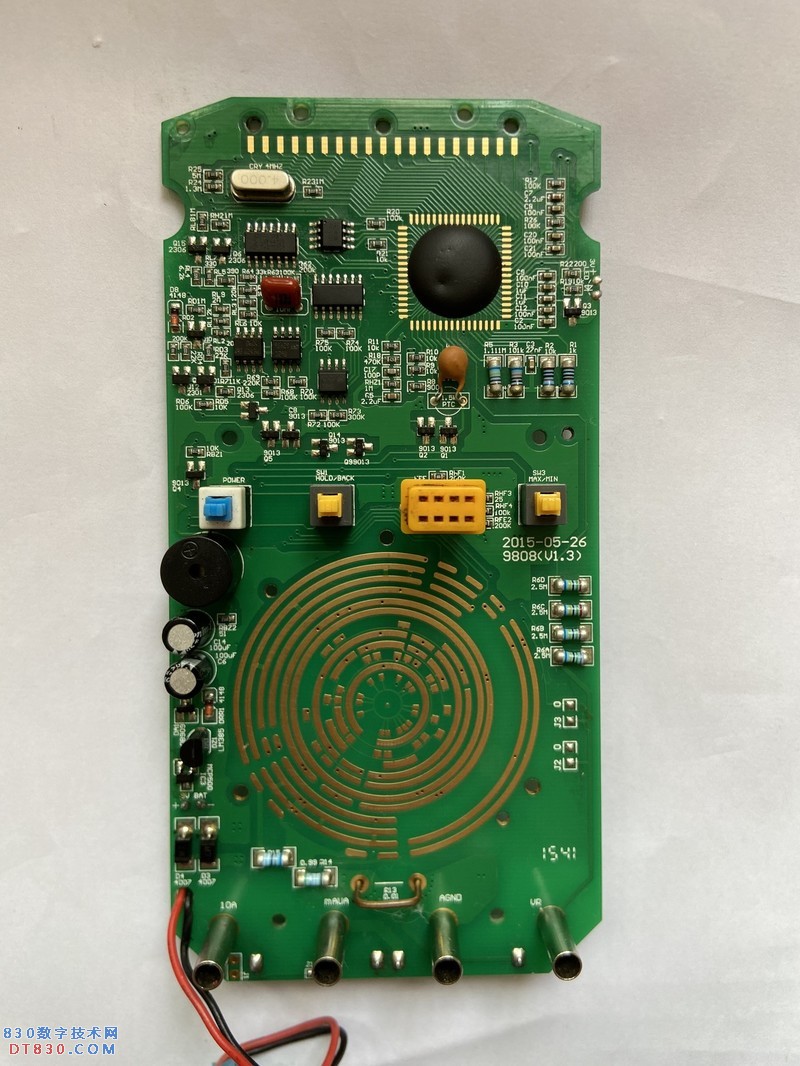

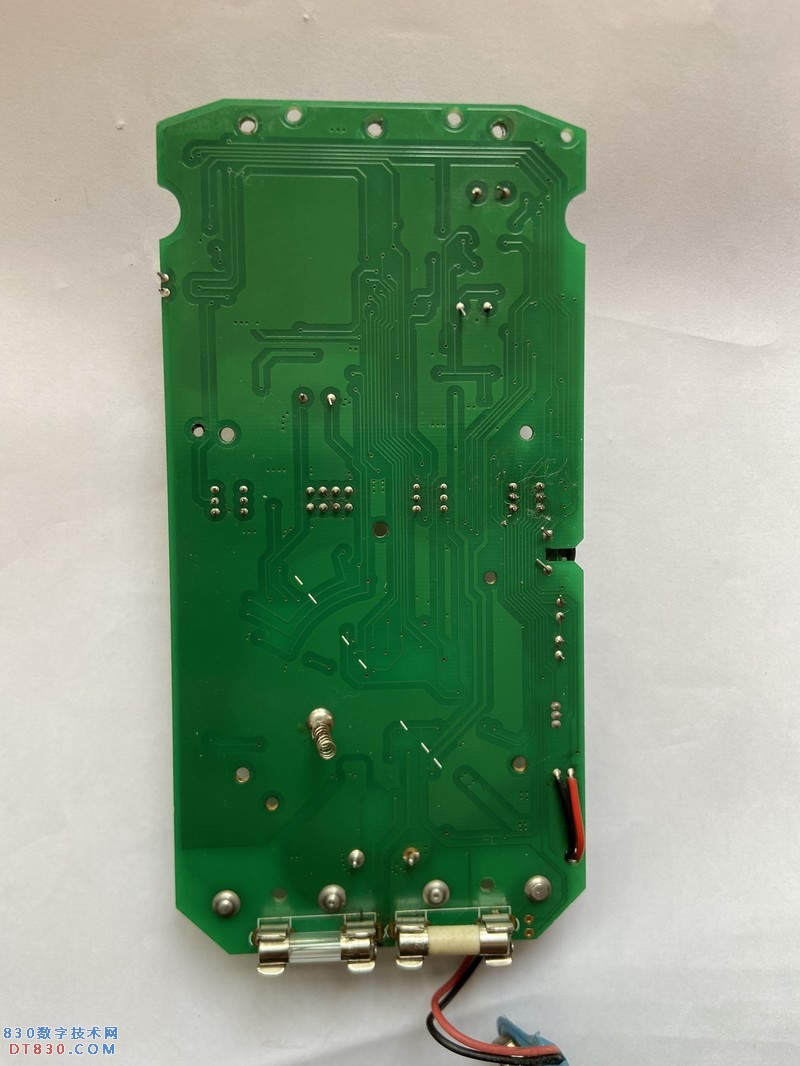

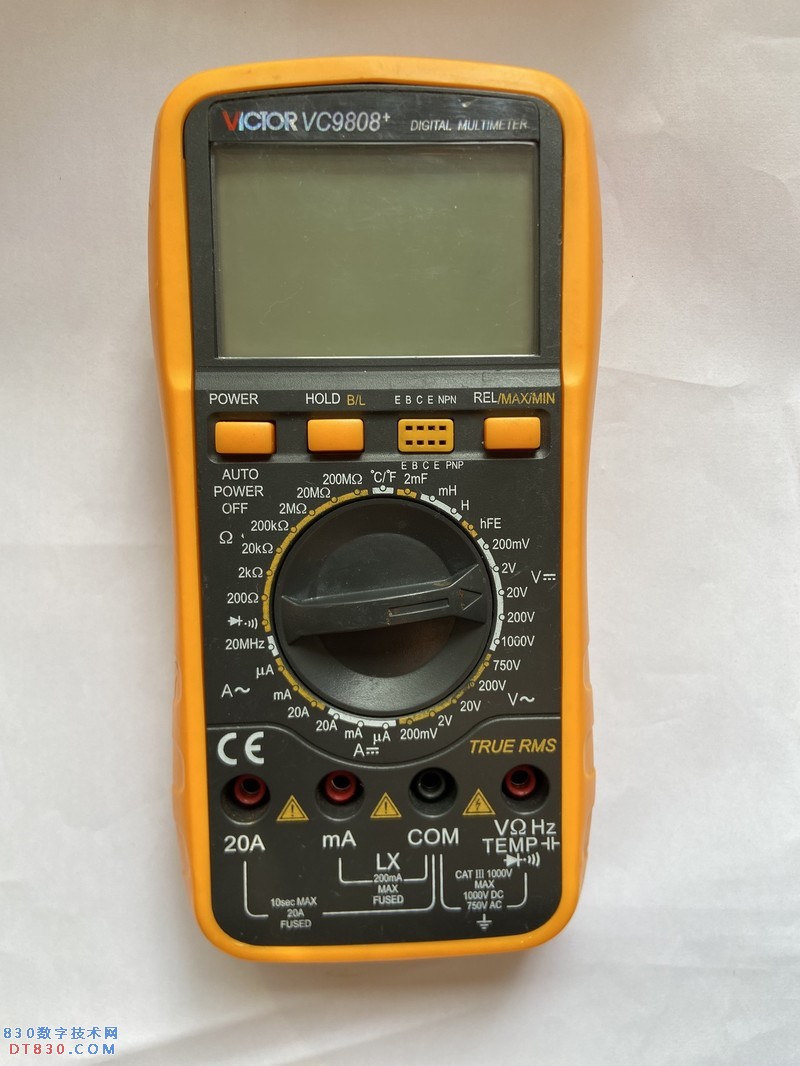

2015-05-26的V1.3版

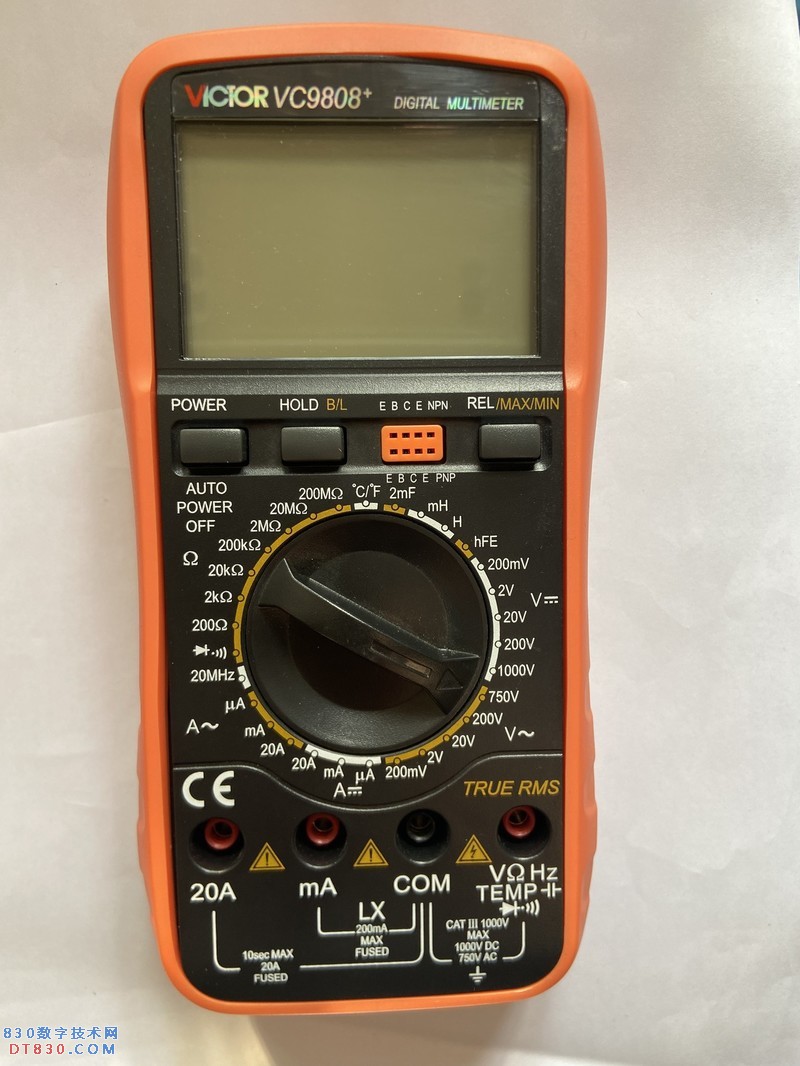

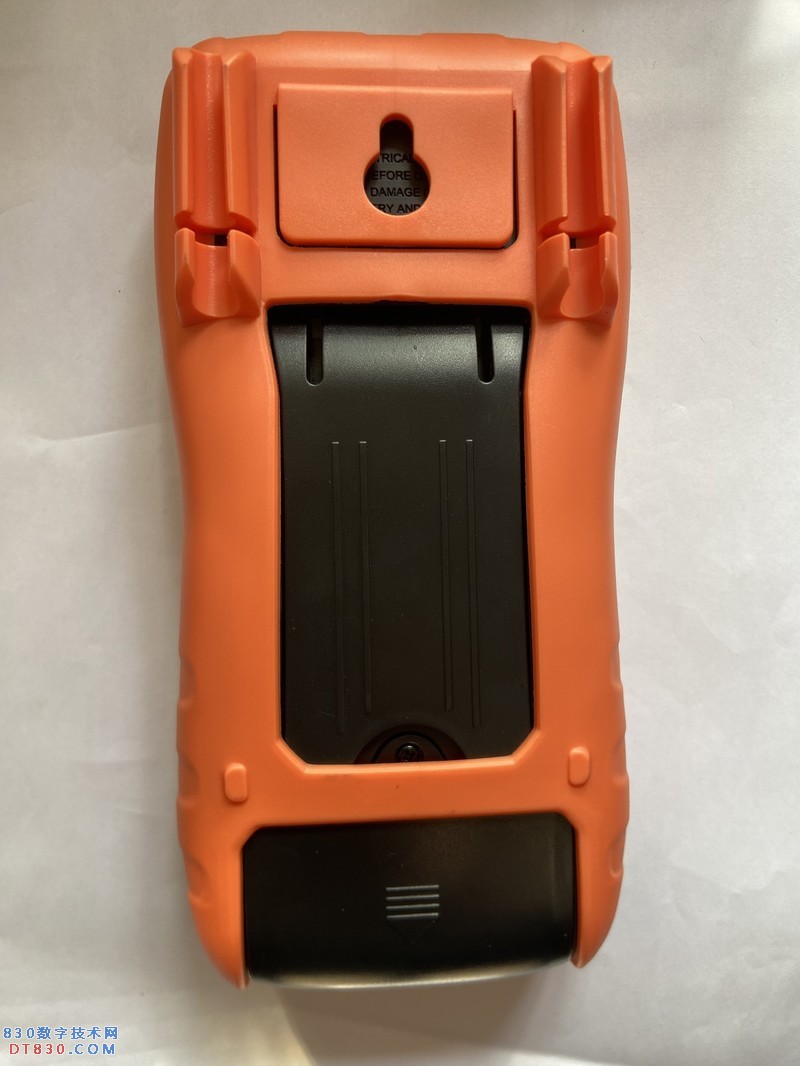

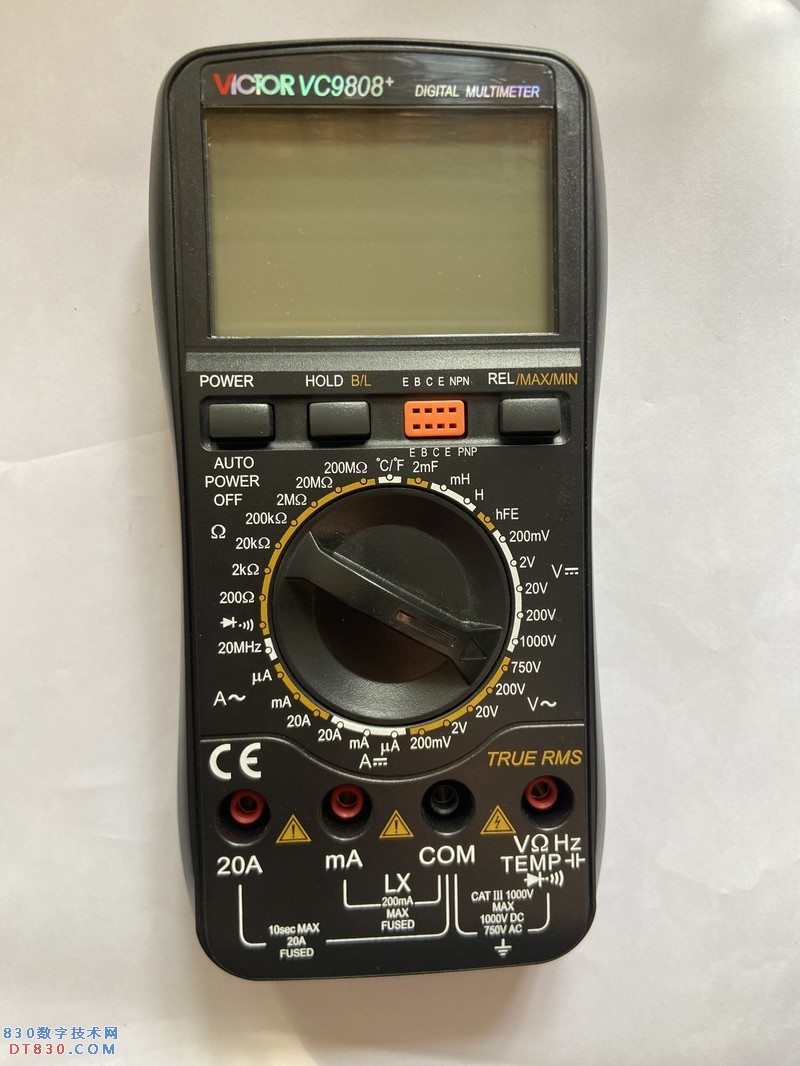

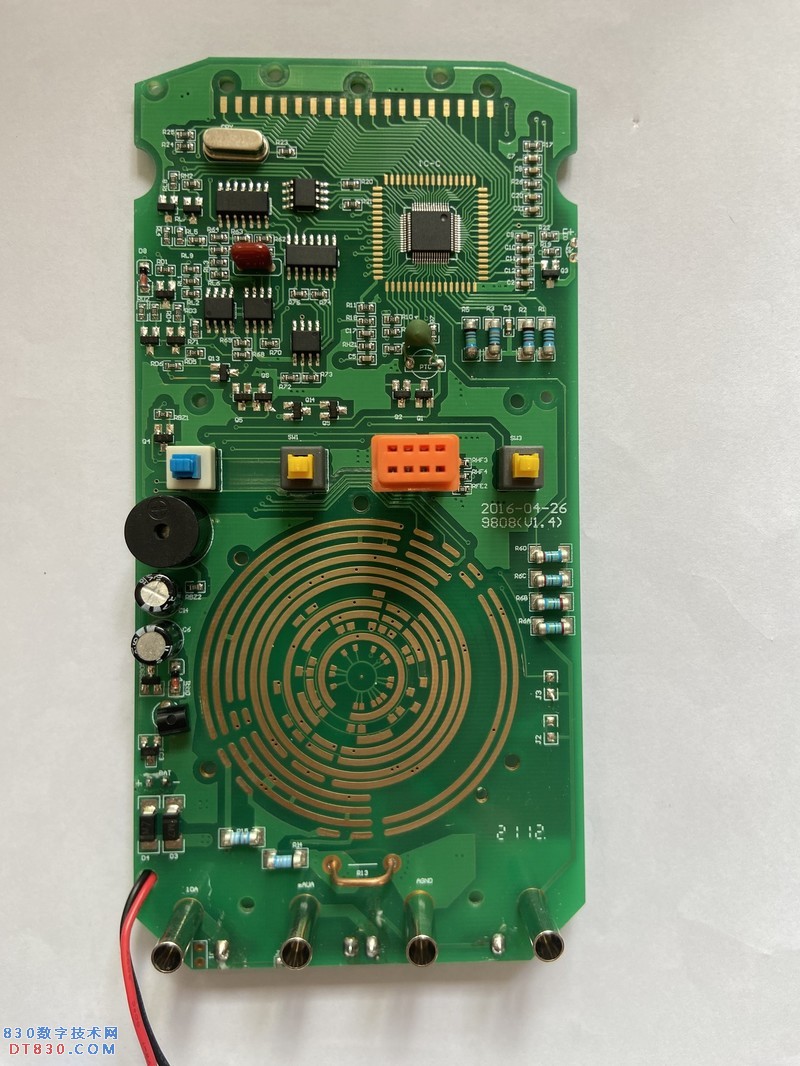

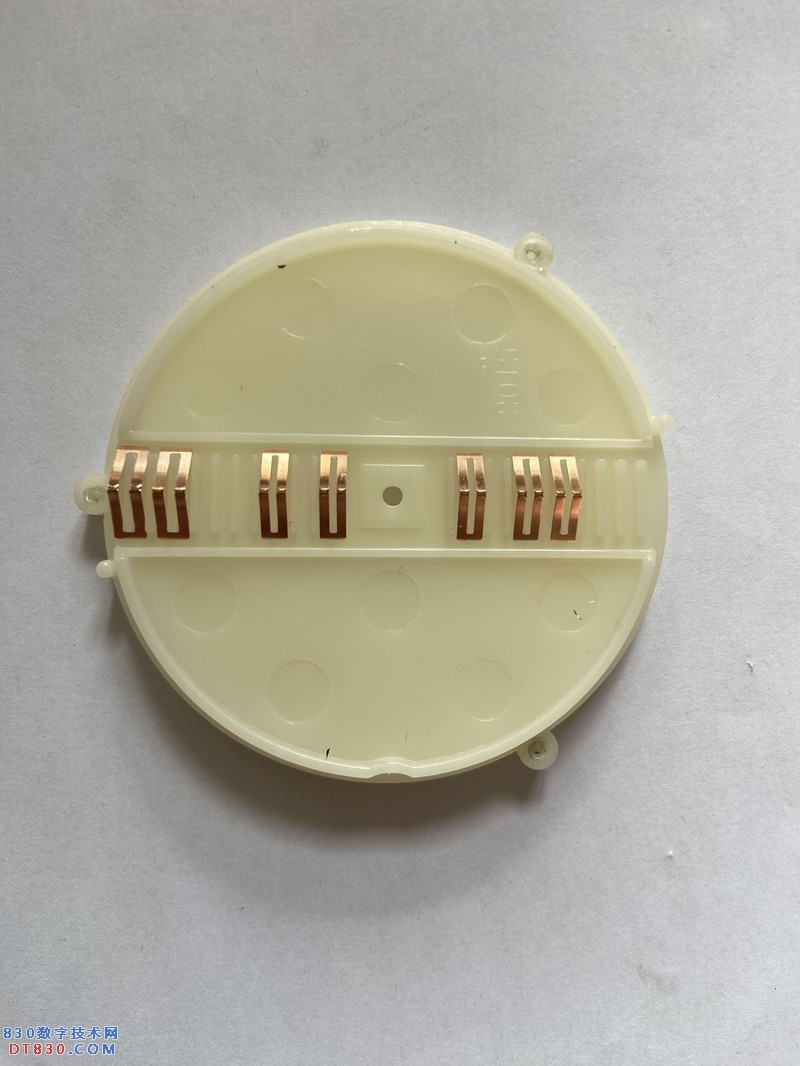

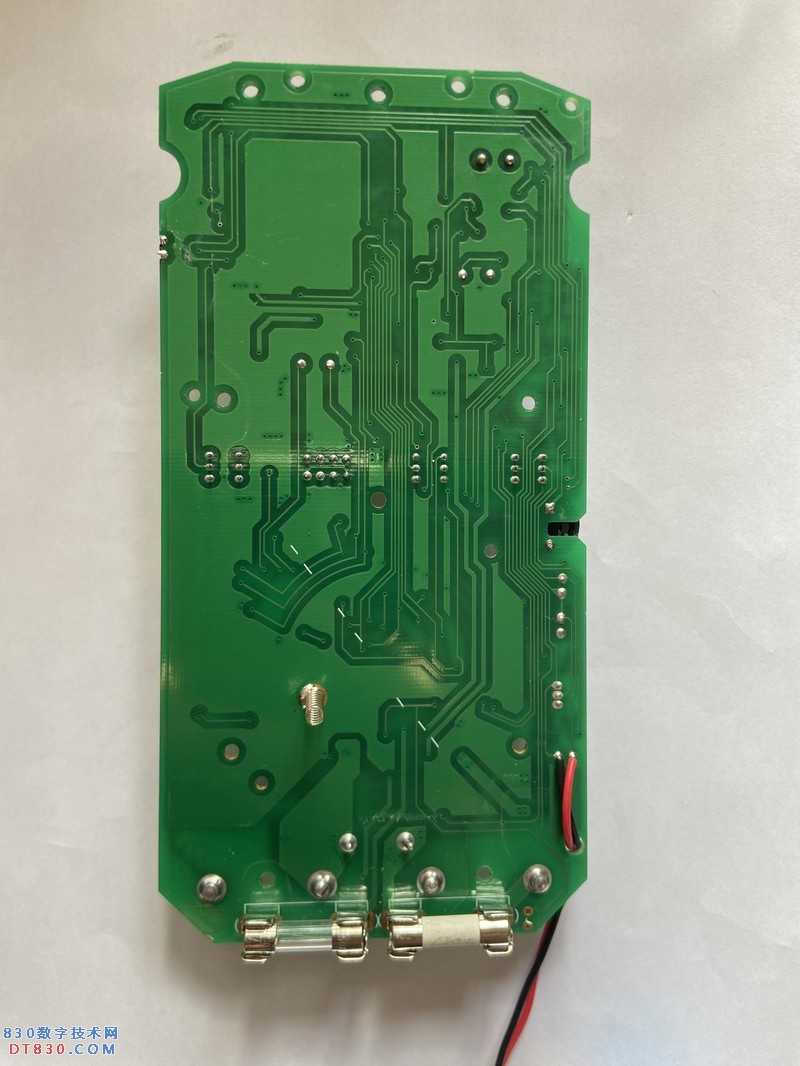

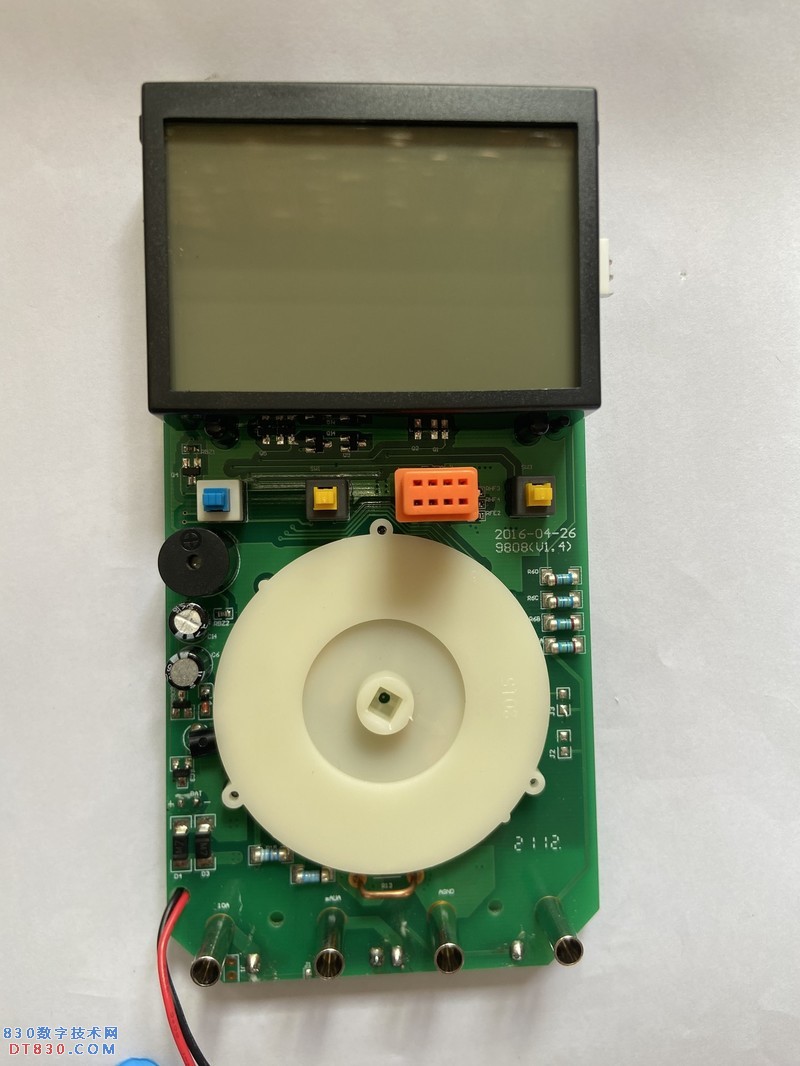

2016-04-26的硬芯V1.4版

43545

维修时，这些图很有参考价值，有些人拆开就忘如果装回去了。

勇闯沙滩

这些可当资料备查。
