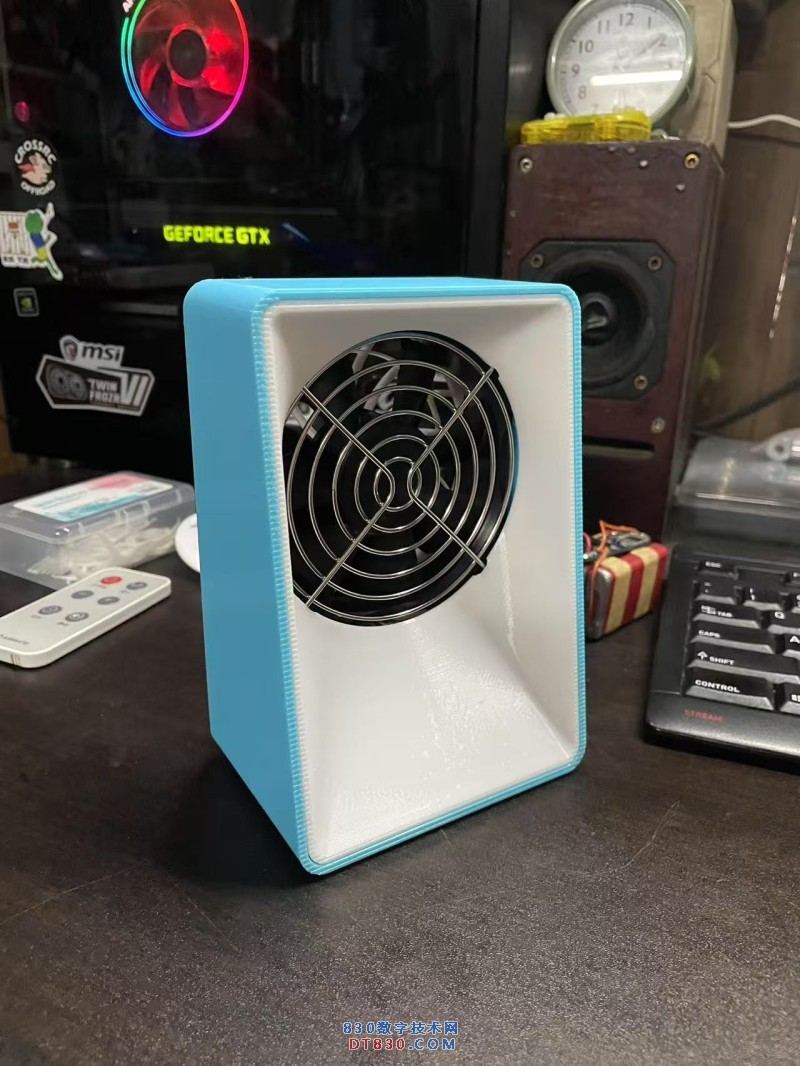

DIY 桌面便携式 锂电吸烟仪&台式小风扇

一切都源自FX 888。。。

     因为以前经常拆旧件 大量烟雾。萌生了做一个吸风扇的想法。
         其实一开始是想买成品的。但碍于费用。  最后还是自己做了一个。

其实东西做了很久了。至少6年了。 一直在代送 想到新点子的时候 就会想修改一下 折腾一下
中后期因为很少再焊拆旧件  本意吸烟的用途就慢慢的变得越来越少
反而是放在桌面 当小风扇用的多 泡热咖啡用的多。。

这是首次公开发帖展示  在社交平台（因为一直觉得 只是个普通的DIY小玩意。没什么好展现的）

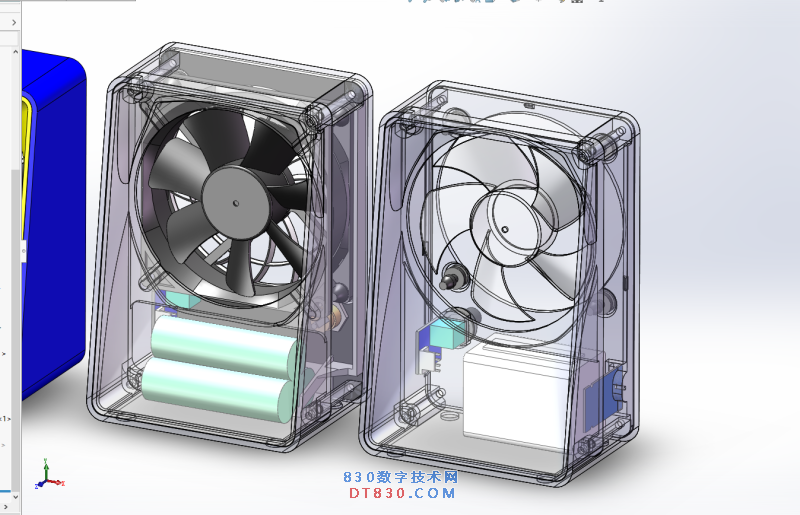

它也锻炼了 个人的绘图能力。

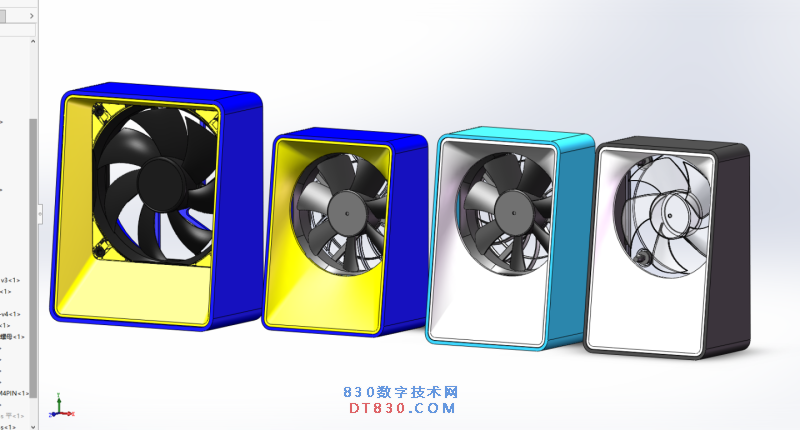

实际上 左一 一直没有尝试制作过。最后还是选择了当时手头现有的9025  （千红CHA9212ES-A）

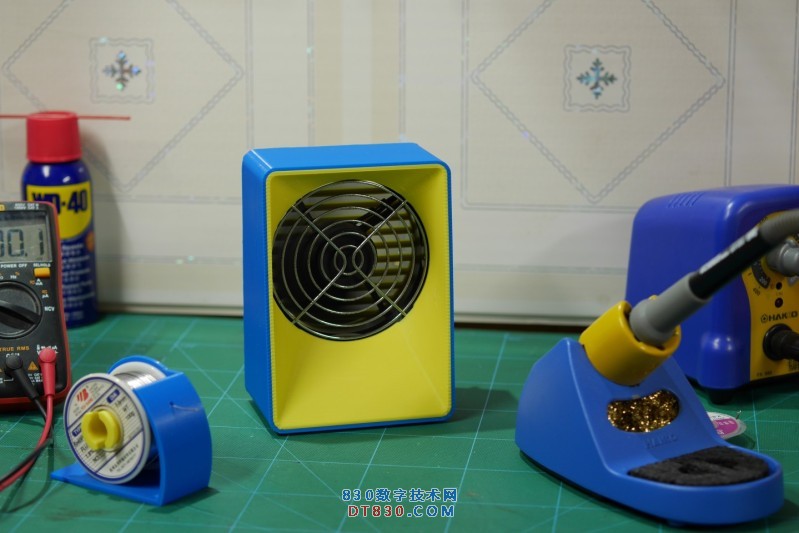

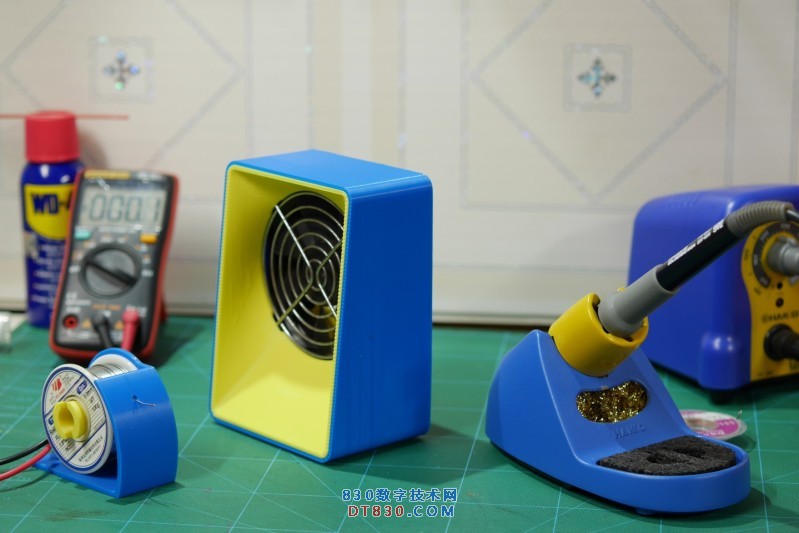

这个颜色和设计 实际上当时参考的就是 FX888  为了融入FX888的设计。制作的。。
因为过滤装置太复杂 没有制作过滤能力。

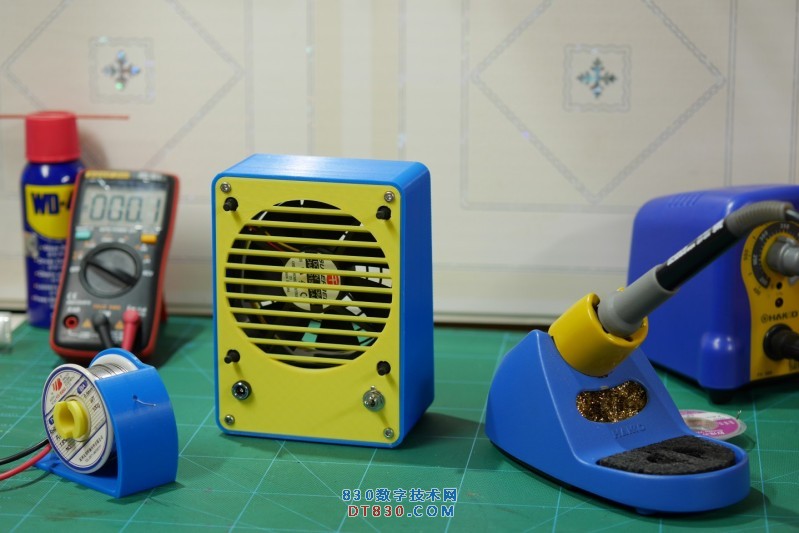

当时的初代。。使用DC 充电（3S1P 12.6V）
不具备调速功能。靠一个钮子开关打开全速 转速约为2850rpm
使用了3节 旧设备拆下的三星18650 续航当时大约能覆盖7小时。。
初代是大约2019-20年间做的了  有些年头了。。

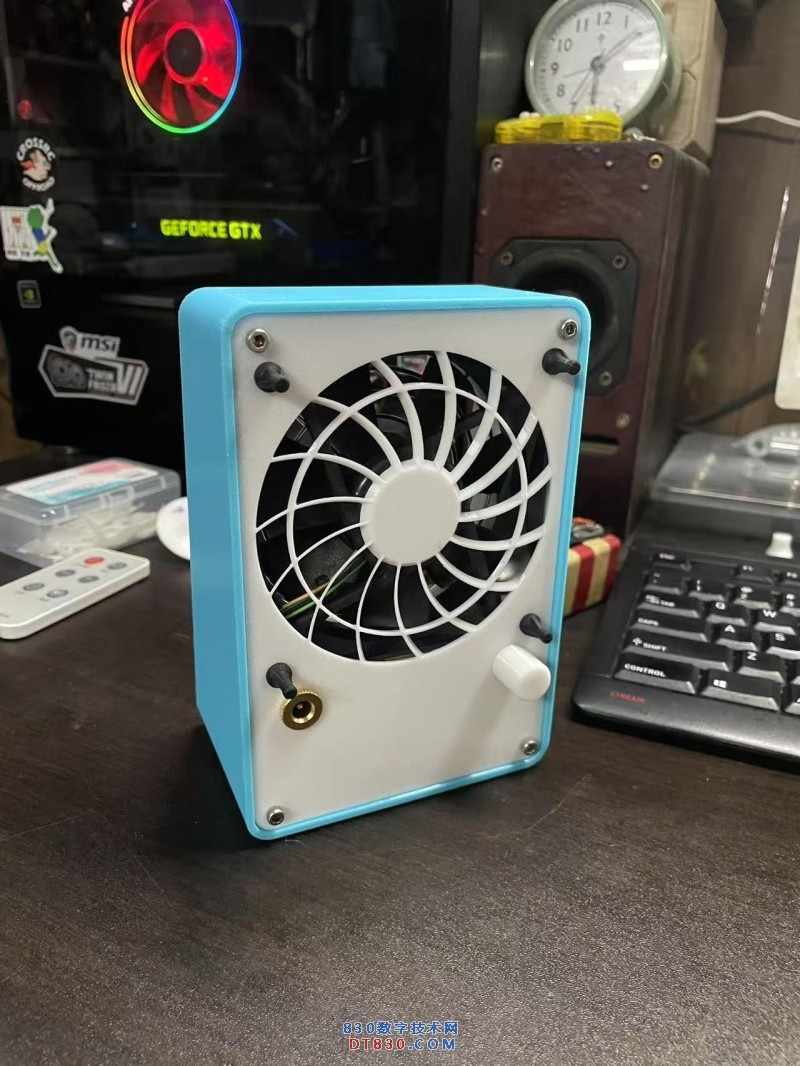

二代 实际上是前阵子制作的。（2025年5-6月）
由于初代外壳塑料电池等老化。。续航越来越短。。
电池也力不从心。。本来只是想完全复刻在做一个。。
但还是修改了一下外观 加高了一点空间（给另一款拆机电池和调速版增加了空间）

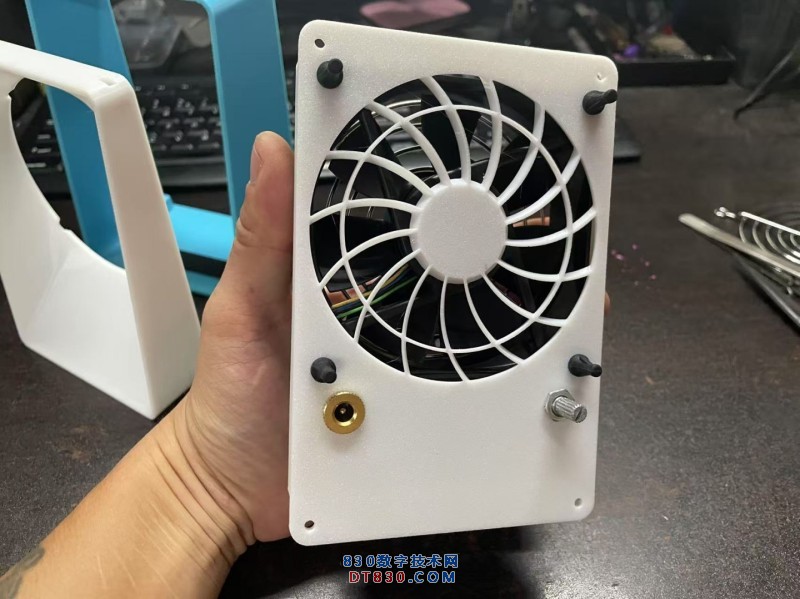

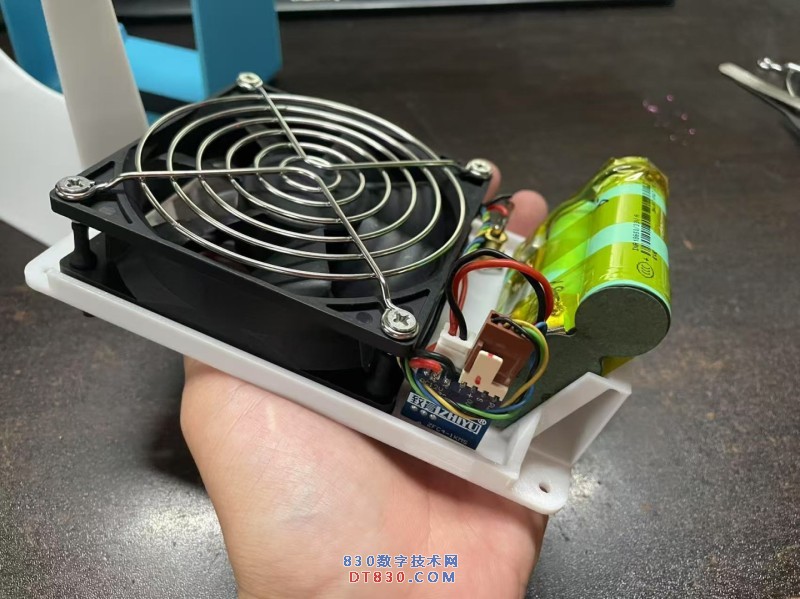

使用了4线制 调速版（非PWM MOS调速板） 目的是利用风扇自身的PWM控制转速 效率最大化。

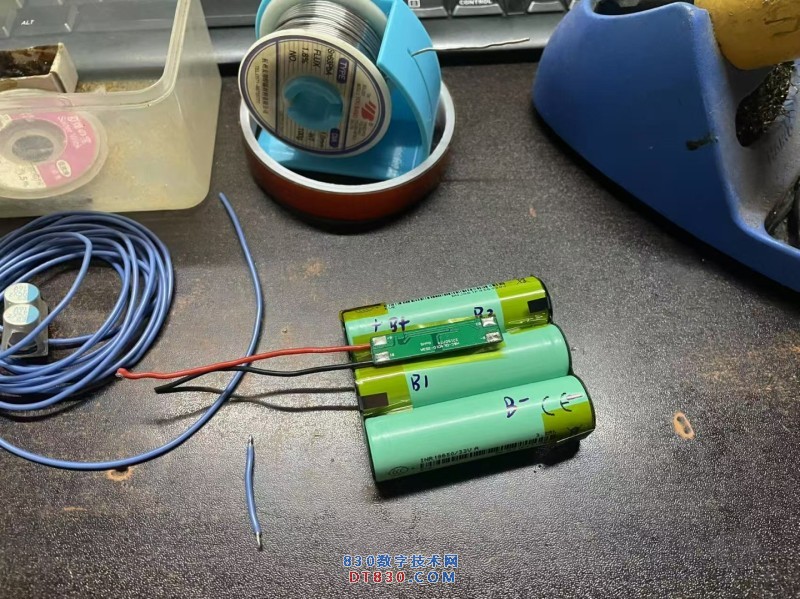

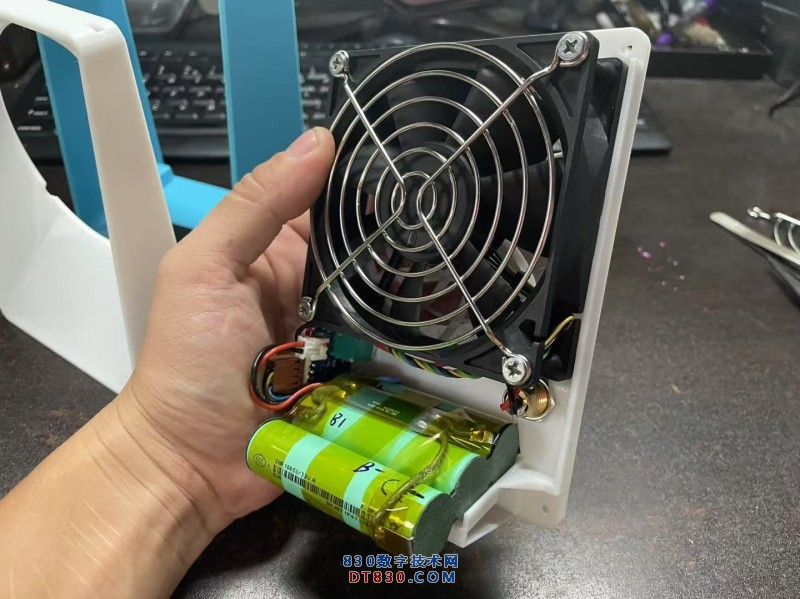

电池也改用了国产优质EVE 3200mah 风扇选择了  台达AUB0912VH 最大转速3800。。
在续航和风量之间权衡了一下。。
由于2代做的比1代还要更细致。 被当成商品出售了。







因为夏天，感觉还是需要有一个小风扇 用于工作也好 闲时小休用。。
还是给自己单独又做了一台。
由于鲜艳的颜色 实在看腻了。。

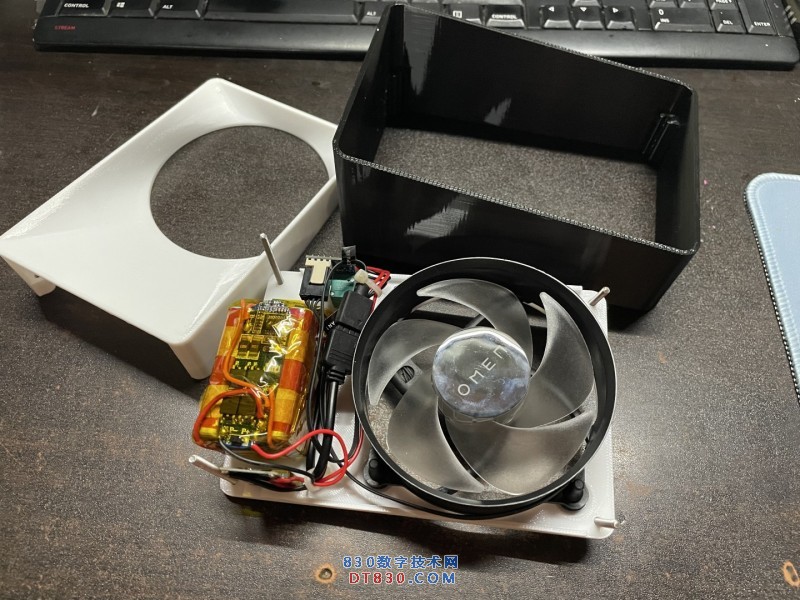

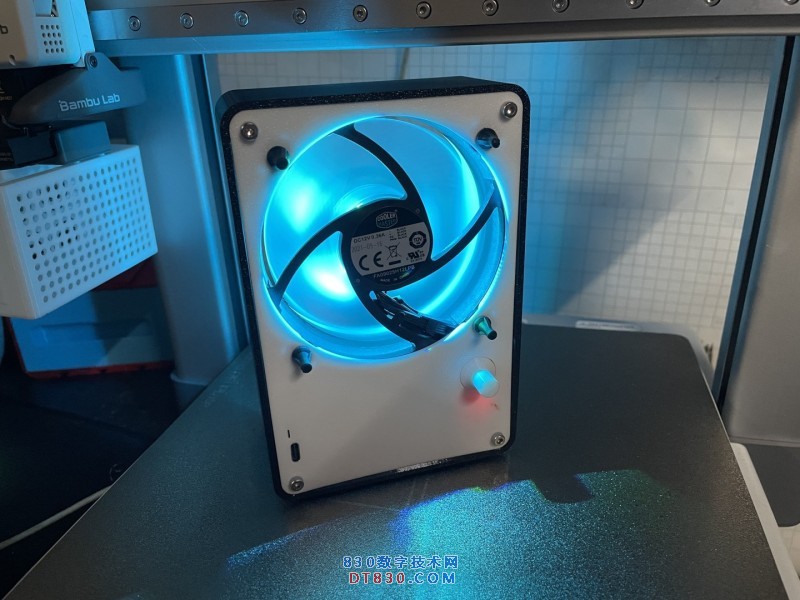

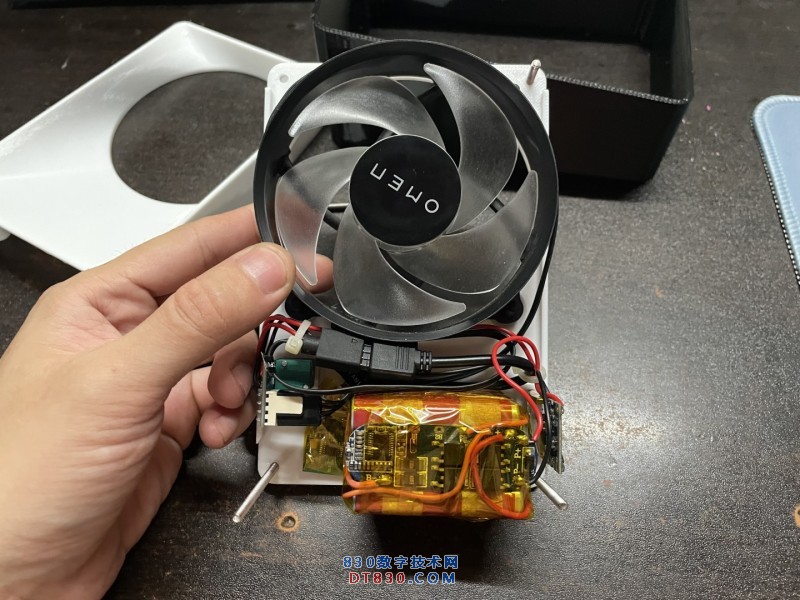

无意中在网上找到 惠普暗夜主机OEM的  RGB9025风扇（孔位为8025）（酷冷至尊FA09025H12LPB）
想着 能不能给自己做一个带灯的 用蓝牙RGB控制器？
因为DC电源随着 上一代一起出售了。。这次就改用了C口充电

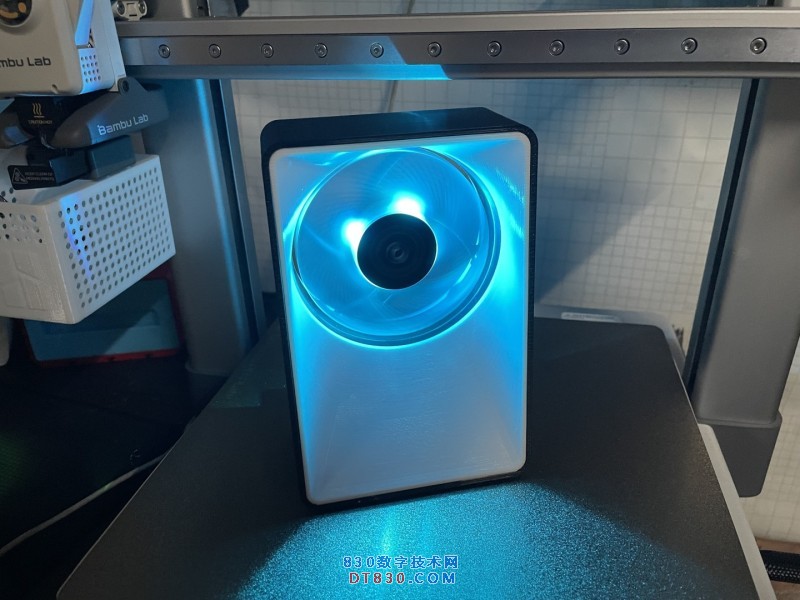

并增加了RGB模块 可以通过手机控制颜色。。

改用C口 到目前位置感觉是错误的决定
因为没有QC快充的情况下 它的功率太小了。。不到10W。。（以前用12.6V 1.5A充电器）
感觉充电变得很漫长。。而且充电板转换发热很大。。

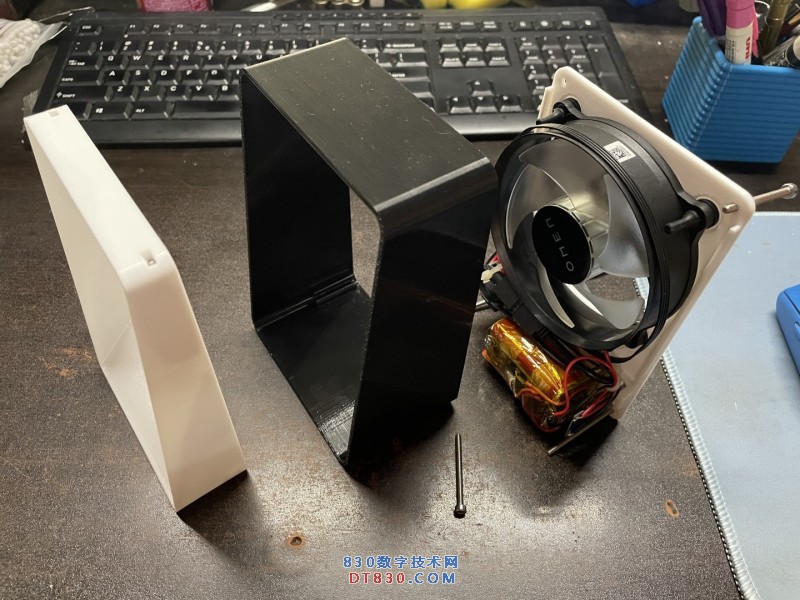

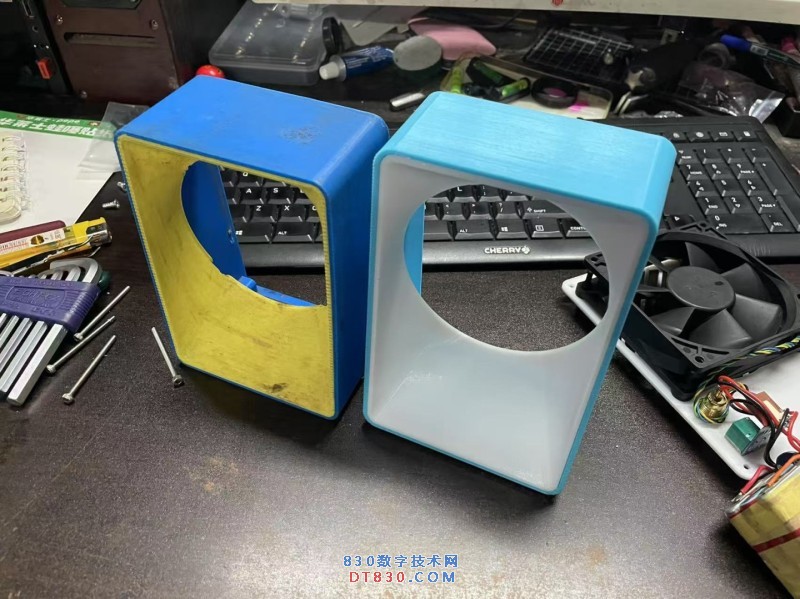

外壳是原创设计。
  通过Ultimaker2 复制机型
和后续 拓竹A1生产  使用的材料为PEIG （就是可乐瓶的PET+其他材料）

很久没有发帖了。。
   因为工作 因为压力 因为时间。。
老了 很难在短时间内专注做一个事情。。

看着不错，谢谢分享。

不错不错，看上去挺精致的

虽然无铅焊料已经很常见了，但是平时制作维修大家还是用有铅的多，为了延缓对人的影响，排烟很重要😄这颜色和888很搭配，可以做为选件了😄

很精致，看得出用心了。
请教下，后边没有排烟管道，单靠小风扇把烟抽到背面，是不是起不到什么作用？
