5位半台式电压表DVM制作过程

不知道视频连接能不能发，到了最不擅长的软件copy阶段了。。。
13V基本量程噪声

外链好些是不支持的
下班回去了试试用优酷传一个

试试看视频链接能不能正常显示
±13V基本电压量程10v噪声测试

https://v.youku.com/v_show/id_XNjQ4ODAzMzgyNA==.html?spm=a2hkn.playlist.myhome.d_0&playMode=pugv
是不是这样直接粘贴链接才能显示，楼上用的添加链接是显示不出来的，这样再测试一下。

请登录后再进行观看视频



gdi2045 发表于 2025-8-12 20:25
https://v.youku.com/v_show/id_XNjQ4ODAzMzgyNA==.html?spm=a2hkn.playlist.myhome.d_0&playMode=pugv
是 ...

稳定性、分辨率很不错啊，7190能做到这个分辨率可能已是极限了。

wgsd 发表于 2025-8-13 09:31
稳定性、分辨率很不错啊，7190能做到这个分辨率可能已是极限了。

电压基准范围不是很合理，adc输入了5.3V基准电压（从1399排阻分压过来的），基本量程差分输入范围太大正负13.3V（正负11V或12V就够用了），没有充分利用好adc的基准电压范围，想着利用集成排阻的温漂优势就没有再调节电压范围，目前手动量程切换和速率切换搞差不多了，自动档和校准还没加进去，自己的C语言实在是太烂了，早都交回给了老师

把模拟板部分传上来，仅供参考，不保证任何功能或安全性以及造成的任何人身伤害均与本人无关
dvm模拟板.pdf (383.52 KB, 下载次数: 14)

7 天前 上传

点击文件名下载附件

真不错！ 很精致

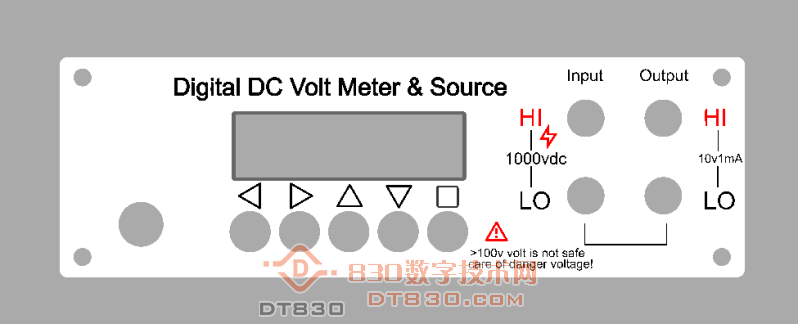

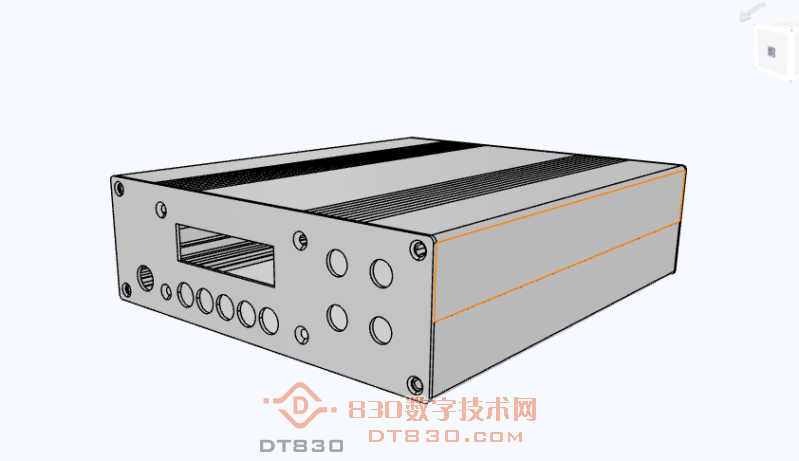

今天外壳在嘉立创下单了，亚克力面板如果能薅到羊毛就顺道做了



档位系数填进去了，基本能凑合用了，1000和10V两个档位最好，1v最差，100mv凑合，最初是高低两档的，想着聊胜于无就填了1v和100mv，这俩档位要优化的话，架构还要调整一下，diy玩的放桌子测个基准10v档就够用了

gdi2045 发表于 2025-8-15 15:08
今天外壳在嘉立创下单了，亚克力面板如果能薅到羊毛就顺道做了

这一套得多少钱。
