ZT-X电流档锁住了

wgsd · 发表于 2024-4-23 08:55:15

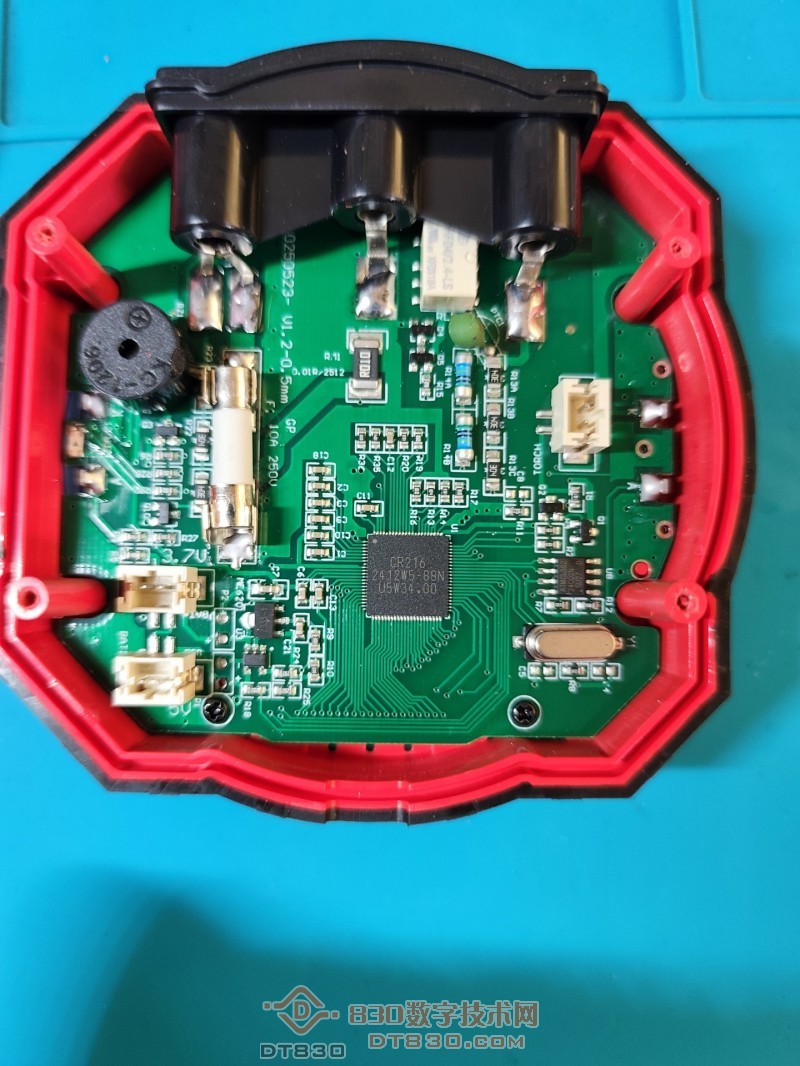

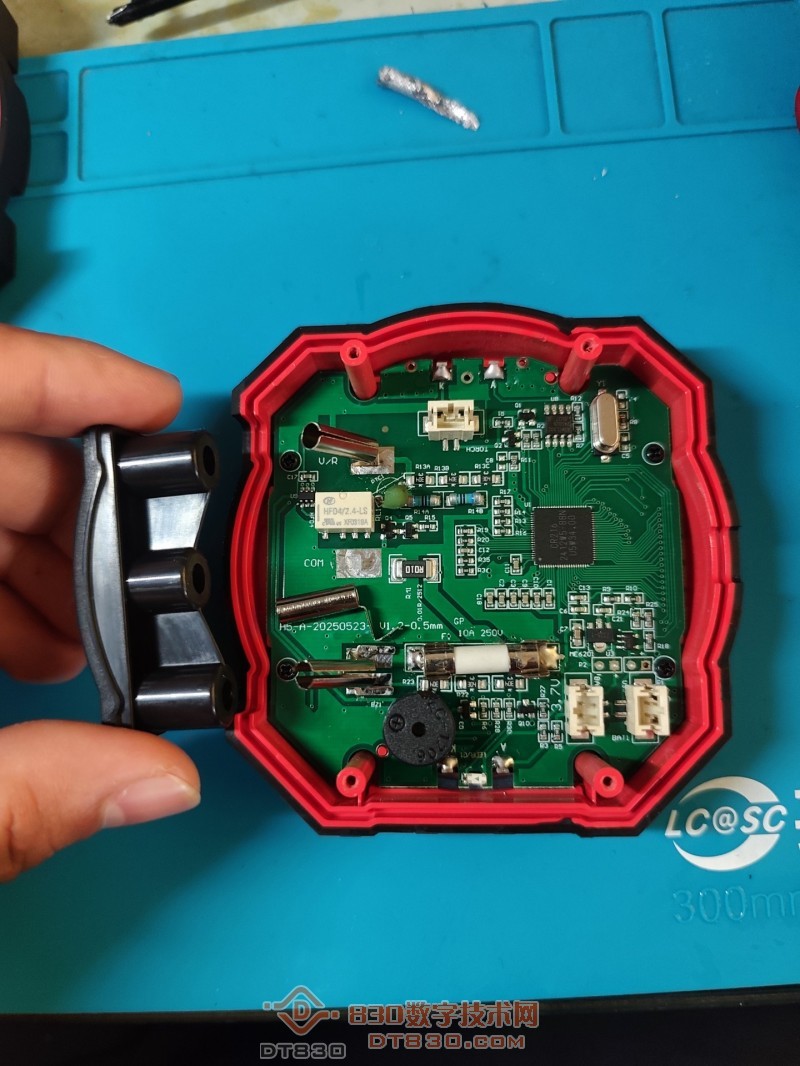

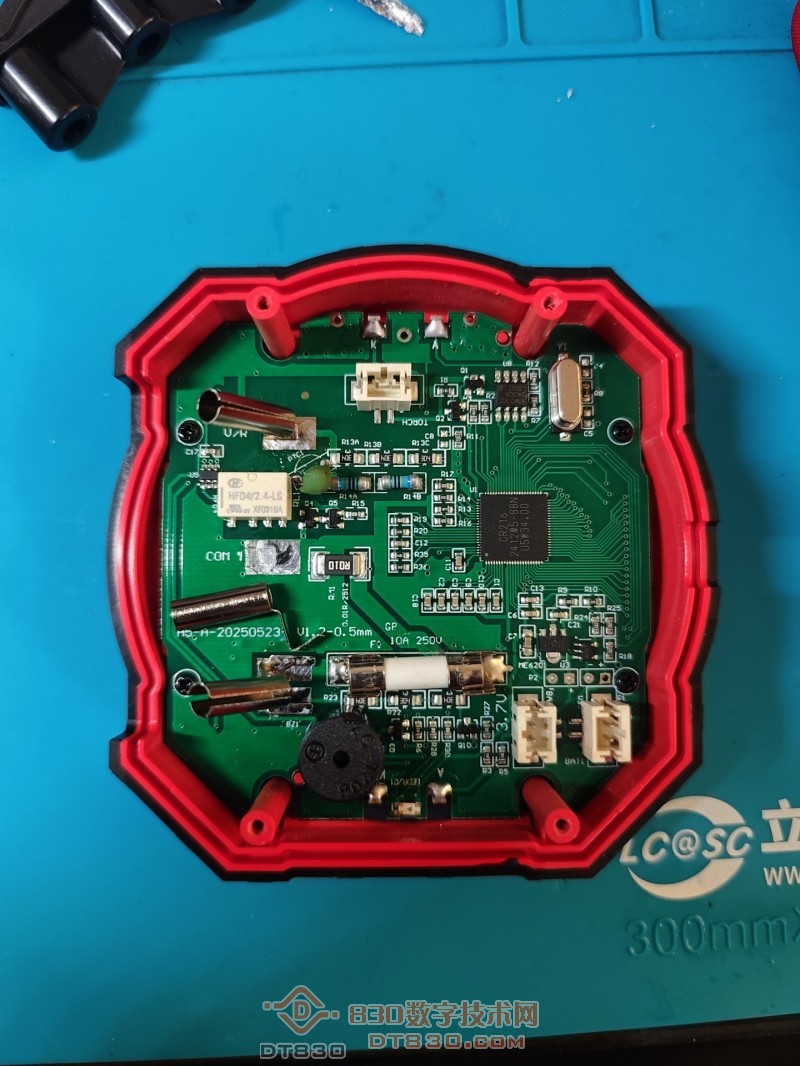

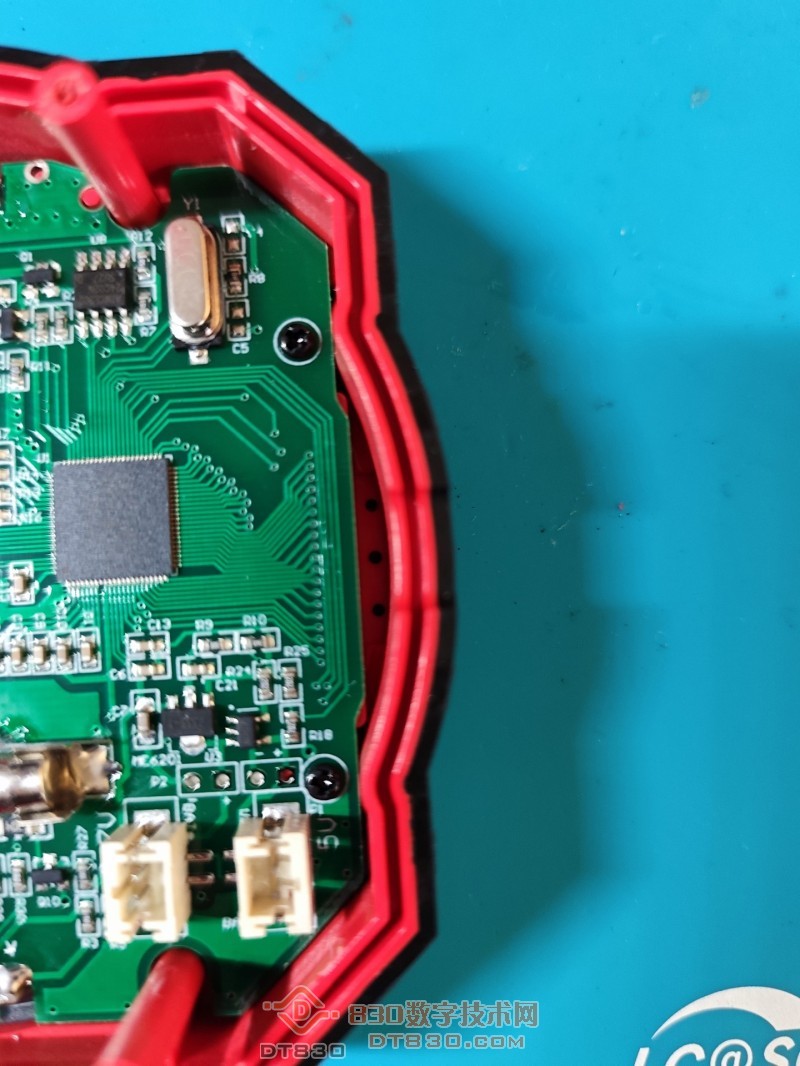

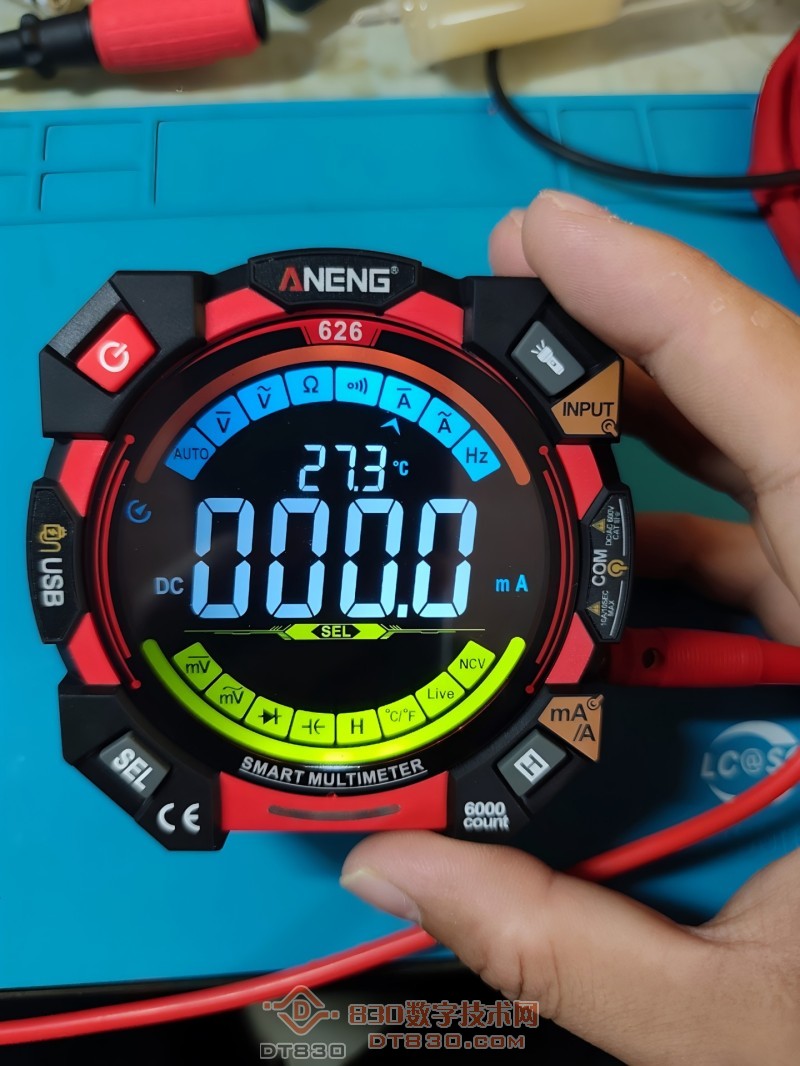

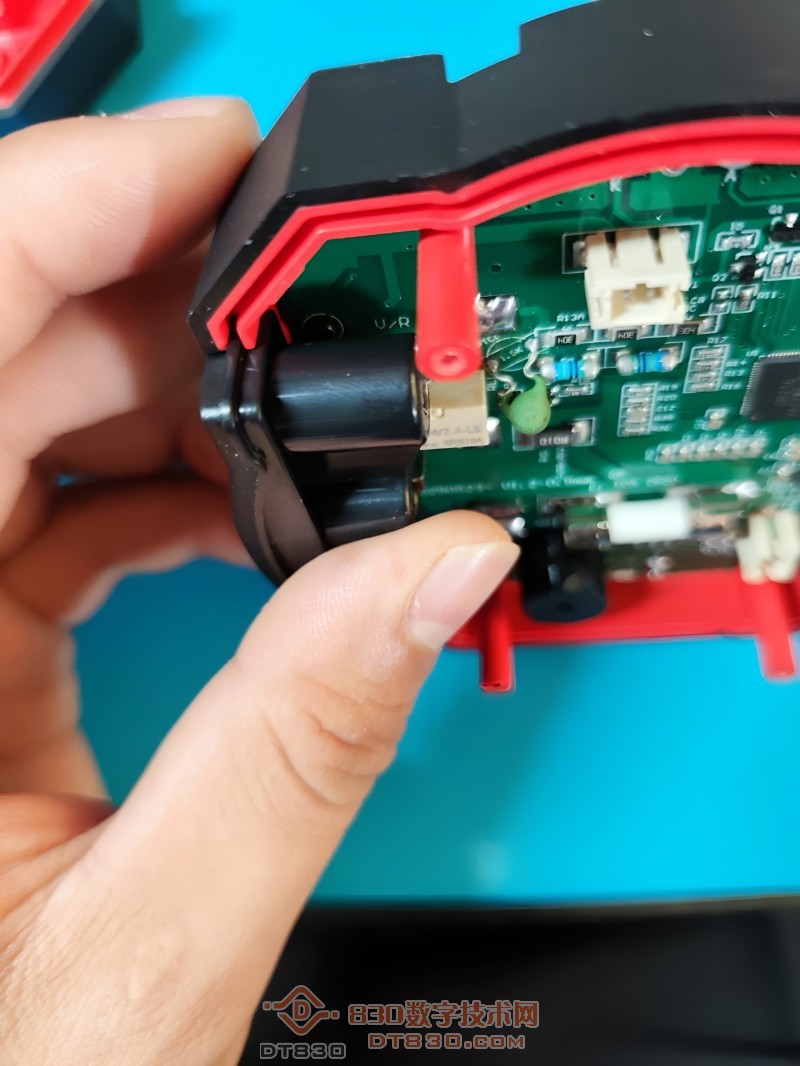

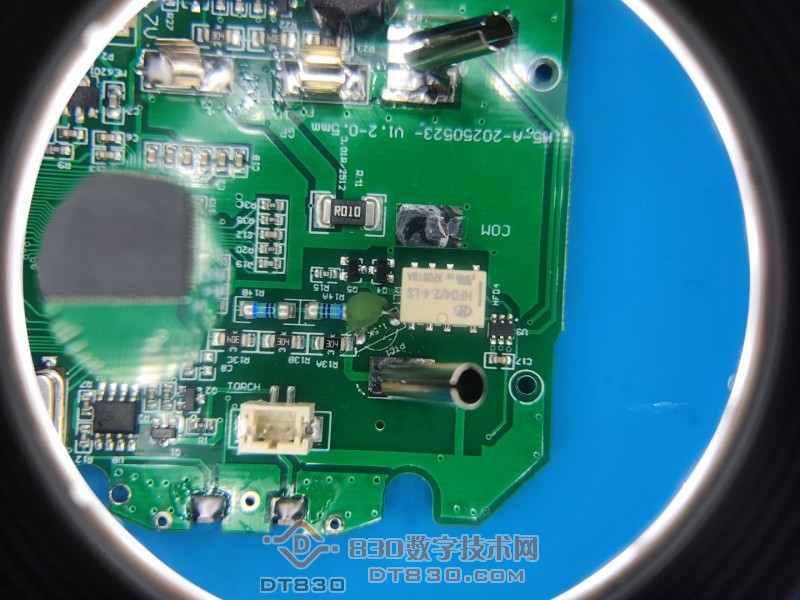

在一次测量剃须刀电池的充电电流时显示正常，但拔出表笔和切换其它档位时却没有反应，就是表的档位锁定在了电流A档，拆下电池重新上电也没用。该表的电流档是通过MOS管开关切换的，估计是MOS管处于始终导通状态。拆开看插座触点没有连通，但上电后A档的MOS管Q4（A6sHB）是导通状态，断电后管脚间的阻值也很小，因此确定MOS管已坏。换上了手边的3402MOS管后恢复正常。




wgh1027 · 发表于 2024-4-23 15:35:23

好像在哪看过了

wgh1027 · 发表于 2024-4-23 15:35:59

谢谢分享哦

wgsd · 发表于 2024-4-23 16:38:56

wgh1027 发表于 2024-4-23 15:35
好像在哪看过了

5天前测试时出现的问题（4月18日），当时在群里上传了上面的照片。

atz123 · 发表于 2024-4-23 19:50:42

这不是锁住，而是烧了吧

fslichong · 发表于 2024-4-23 19:51:41

维修贴，很好

wgh1027 · 发表于 2024-4-23 21:48:33

wgsd 发表于 2024-4-23 16:38
5天前测试时出现的问题（4月18日），当时在群里上传了上面的照片。

原来如此。

乐在其中110 · 发表于 2024-4-24 00:23:32

可想而知楼主对ZT-X数字表电路工作原理的熟悉程度，毫不费力的就把Q4巴拉出来了。赞一个。

勇闯沙滩 · 发表于 2024-4-24 05:51:49

老师修表的技术高超，顶一个。

巍巍兴安 · 发表于 2024-4-24 06:07:22

电流档的MOS管（A6sHB)损坏看过多个案例了
