831老数字表的修复+蜂鸣档的强迫症

糊涂周 · 发表于 2017-4-12 15:19:16

831老数字表的修复+蜂鸣档的强迫症

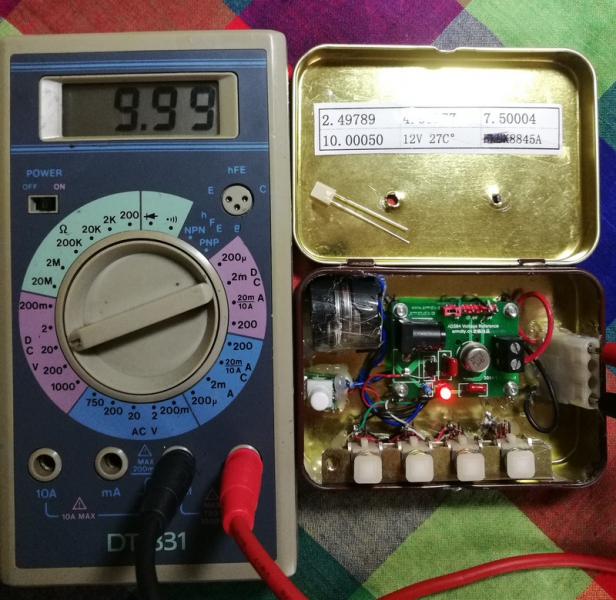

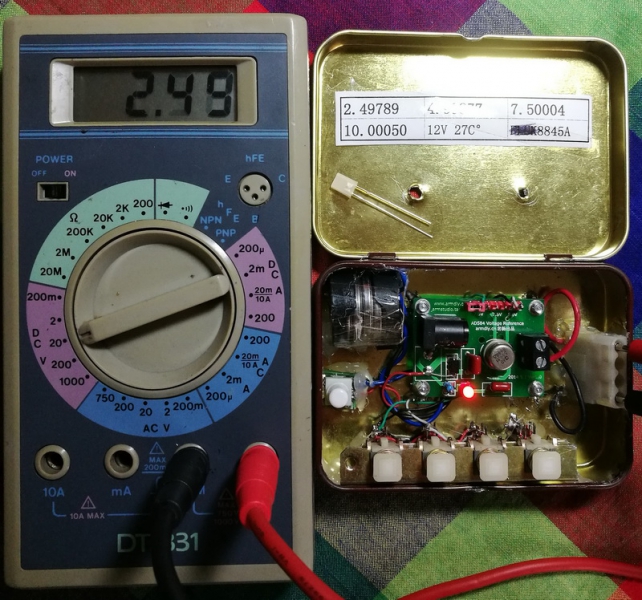

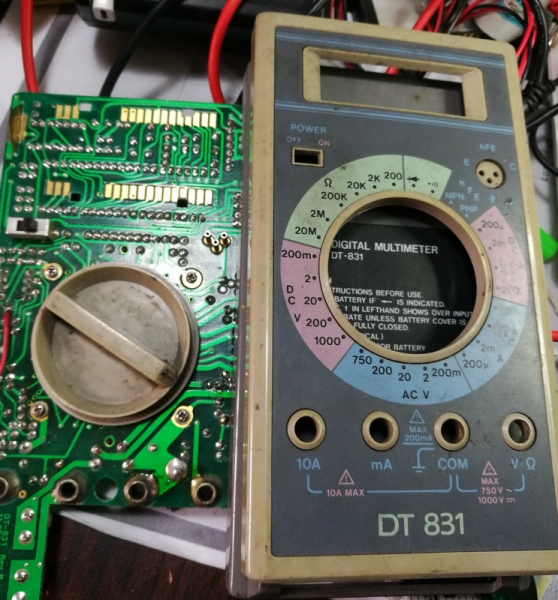

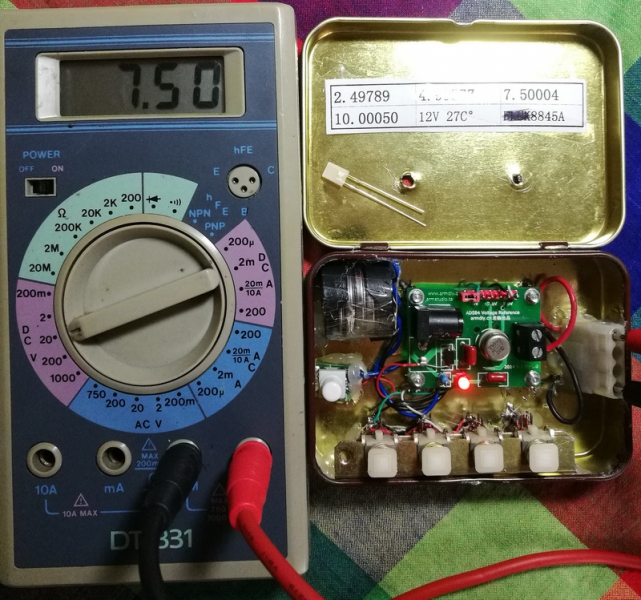

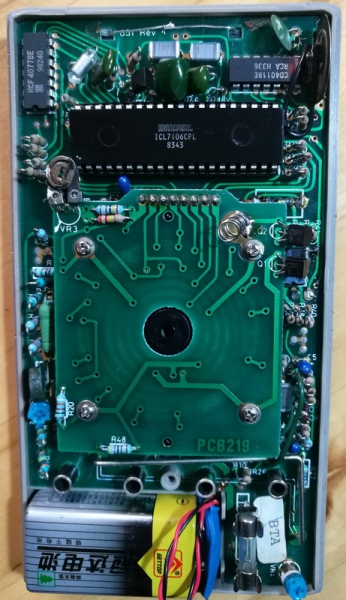

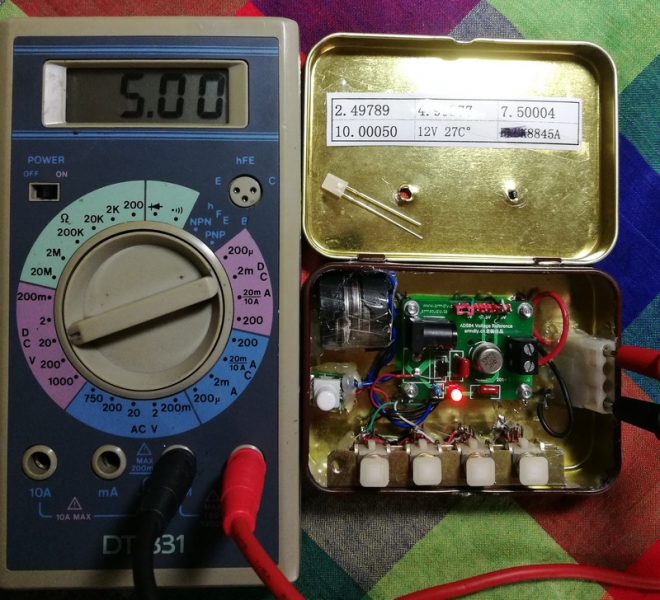

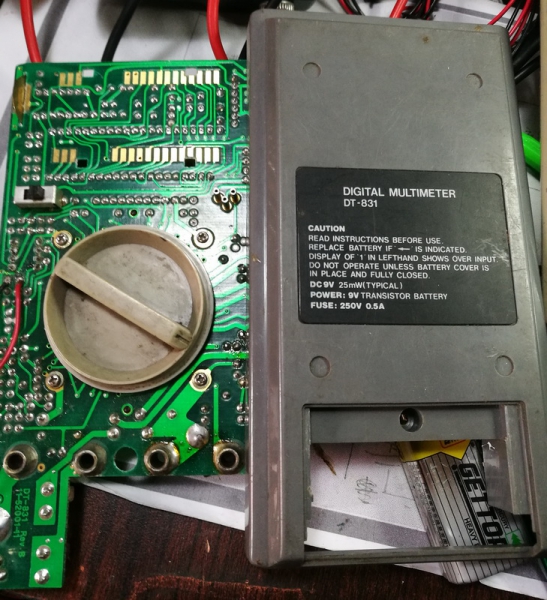

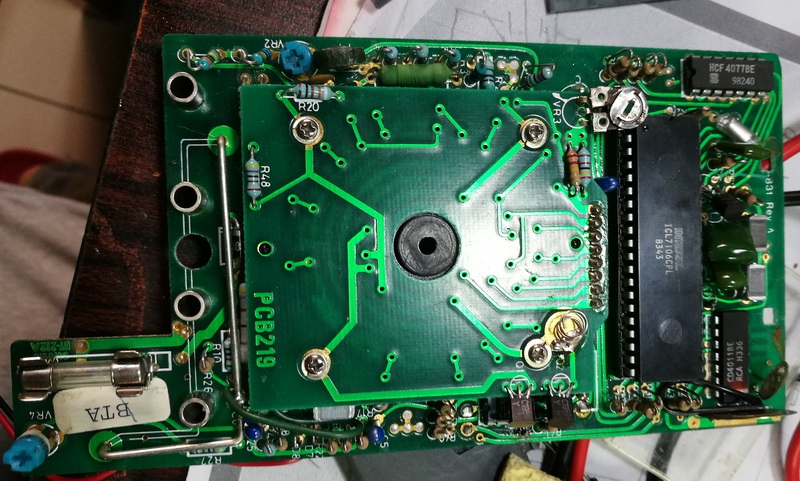

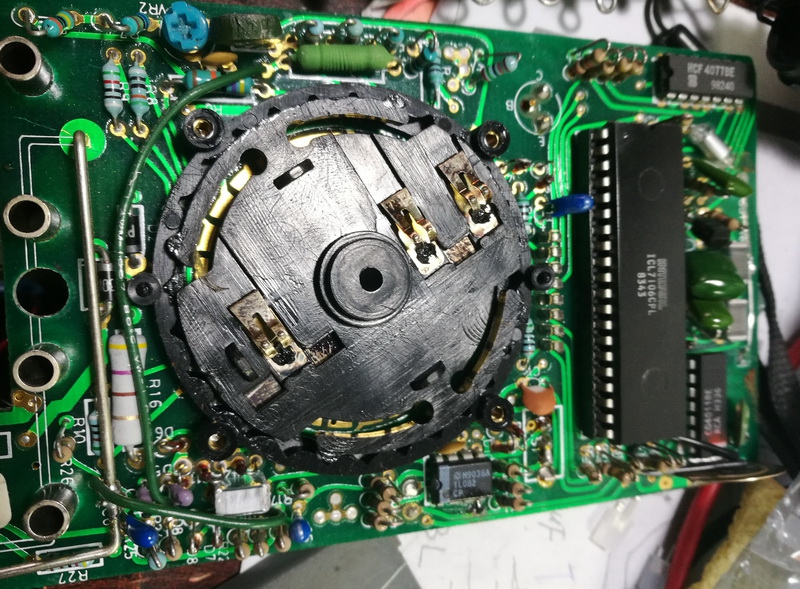

朋友送了个老表831，液晶屏无显示，液晶扣件的四个挂钩都是断的，仔细观察没有烧毁的元件，7106芯片还不错。就用发光管的引脚做了挂钩固定了液晶，外壳清洗干净，拨盘簧片的结构也不错。通电试机ok，精度保持的不错，一个老数字表复活了。

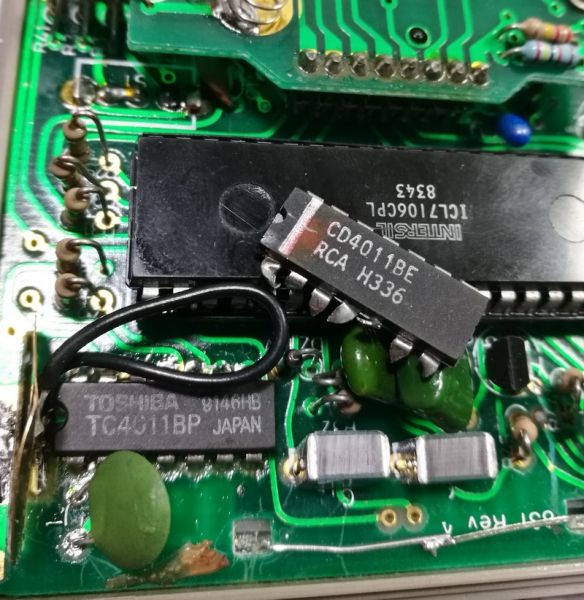

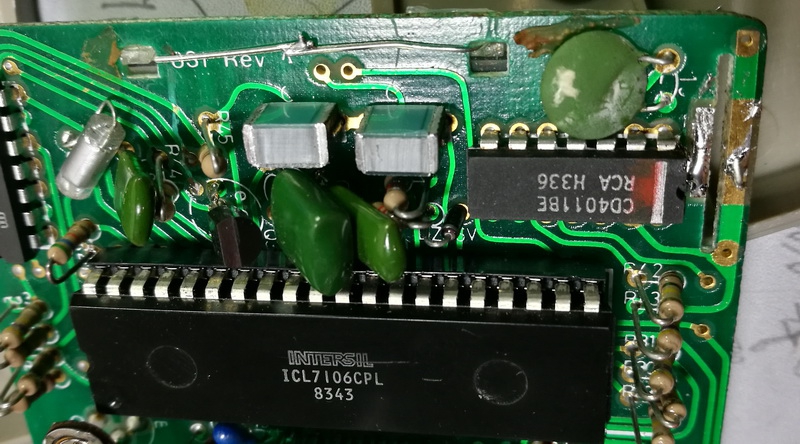

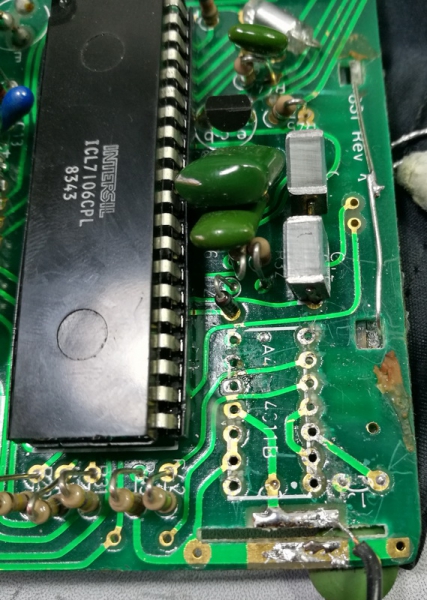

仔细一把玩，发现蜂鸣档不响。理智告诉自己，不用修了，反正也不用。可是心里总是不爽，强迫症不好治啊，仔细检查是4011坏了，可是液晶已不方便再拆了，用水口钳破坏性拆下4011，管脚孔用吸锡器处理干净，焊上新的4011，通断档的滴声正常了，心里的小瑕疵没了。

大力水手 · 发表于 2017-4-27 22:07:27

旁边那个电压基准很有特色

43545 · 发表于 2017-4-30 15:27:26

831表看起来，是真正的日本货，PCB板质量很好。液晶扣件断了，修复不易，要费些功夫，看上去，PCB板上与液晶接触的铜片也有些问题。。。。

修理好了还是挺不错的，修理人的精神

官修 · 发表于 2017-4-30 16:37:03

有救好一个！万用表

zmmatlll · 发表于 2017-5-11 18:10:56

好表，好东西，

勇闯沙滩 · 发表于 2017-11-14 19:13:11

这表还很准那，以后碰上也买一个。

大白兔 · 发表于 2017-11-14 23:43:19

没有电动吸锡器的情况下，剪引脚是个好办法。
