众仪ZT-S1 全自动万用表拆箱试玩。

论坛活动抢到一块众仪ZT-S1全自动万用表。还是第一次接触这种表。包装不再是白纸盒了。改成彩印的了。




不知ZT C1 C2两个长什么样？



万用表比我想象中的小好多啊！
刚开始还纠结选蓝色的还是黑色的。。。想来想去还是选了蓝色的。
选择困难症。。。哎。。。

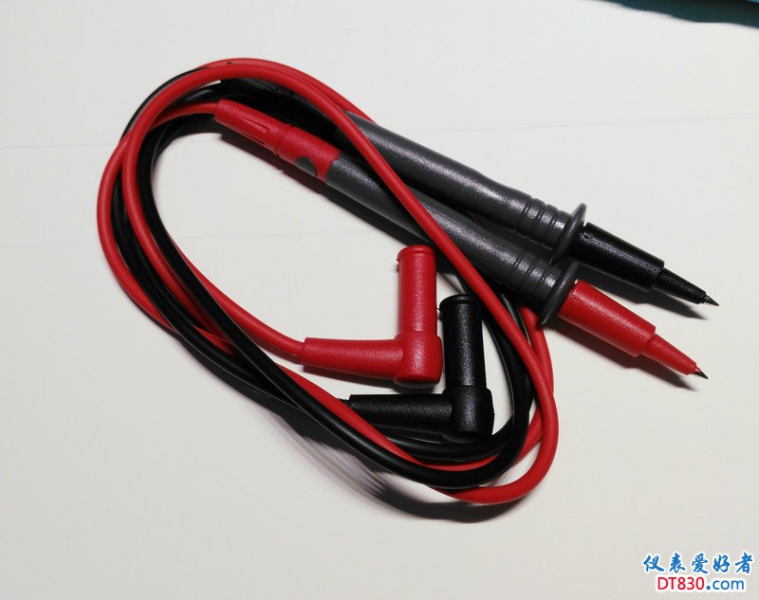

表笔

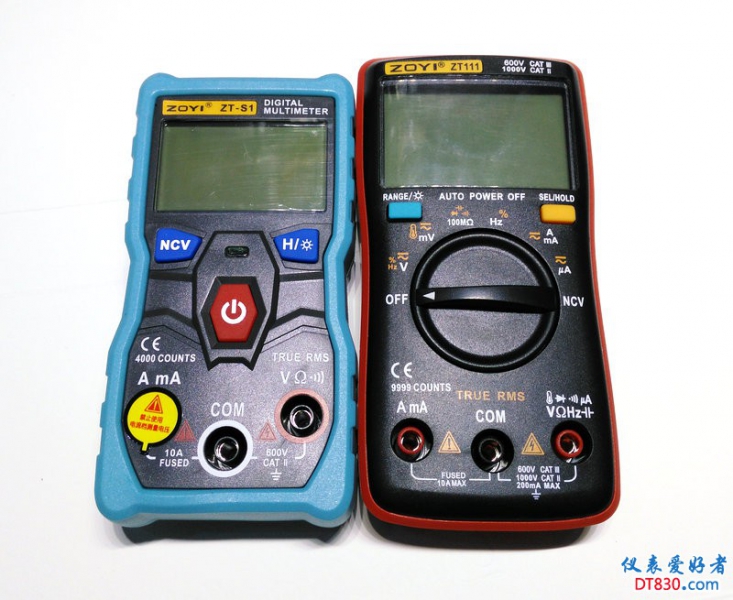

和ZT111对比一下，比ZT111还要小一点。

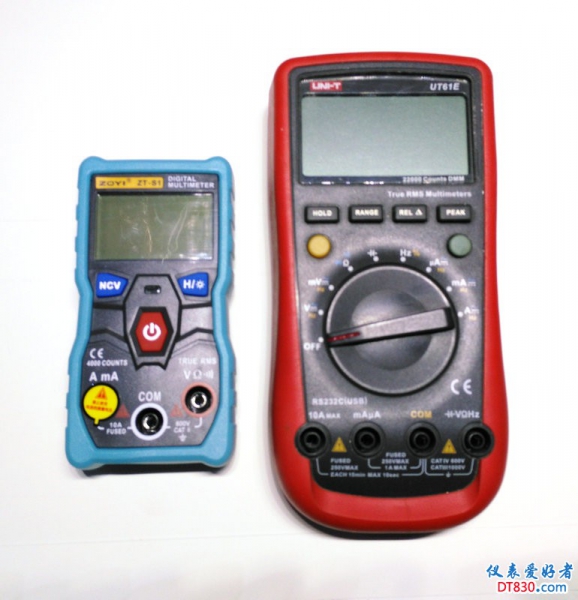

放个61E，差距就很明显了。

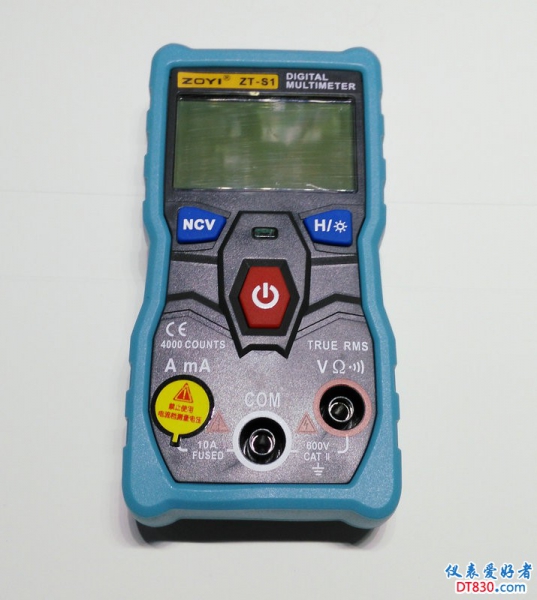

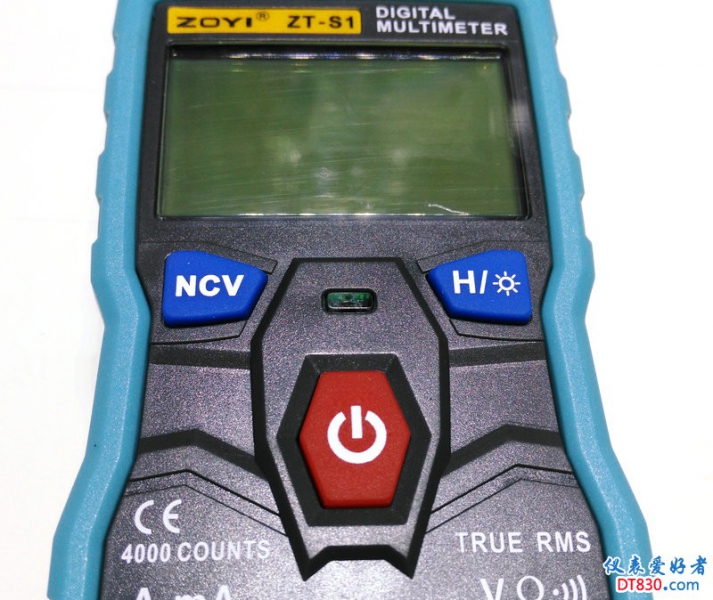

只有三个按键！真正的自动挡！

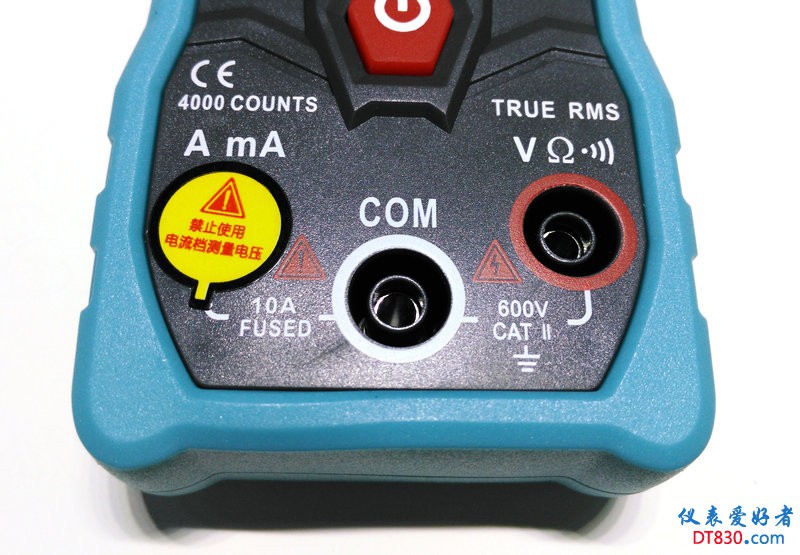

电流档插孔还有个提示贴纸。

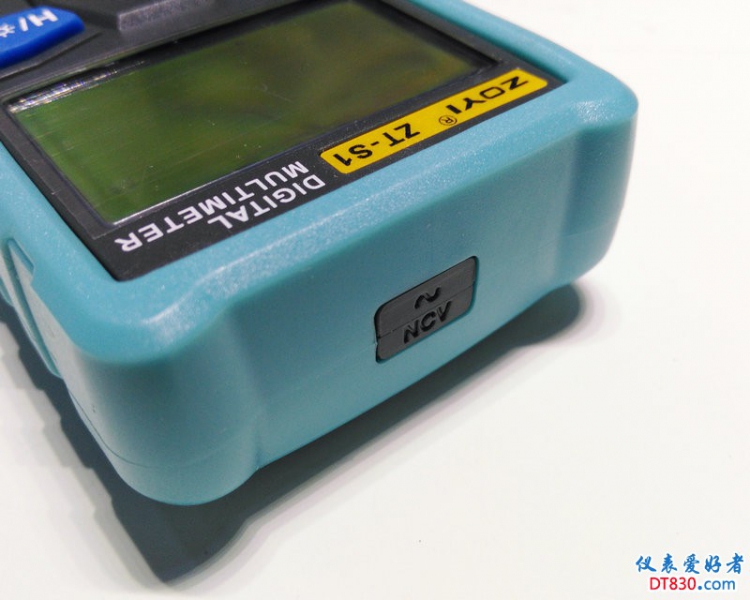

这地方像个小盖子。又像是天线似的。。。上面还印着NCV。实际上就是一个装饰。。。

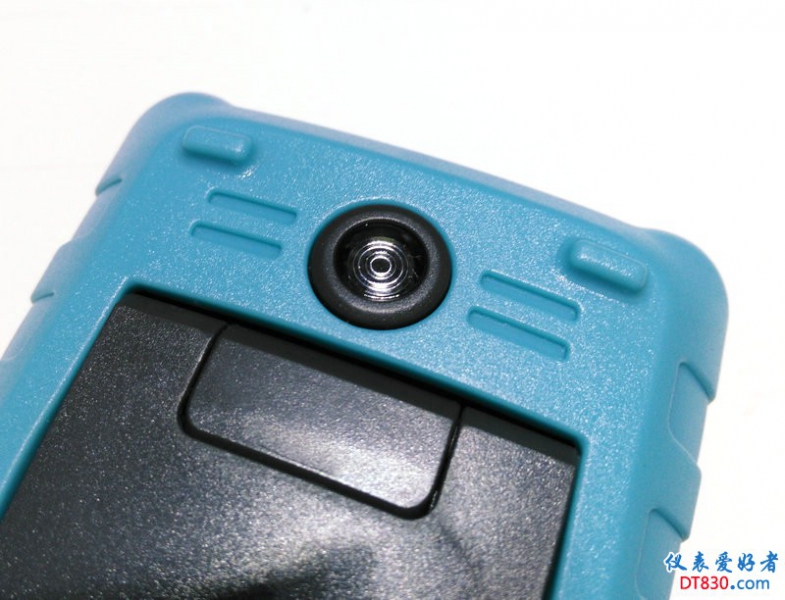

背面的照明灯。

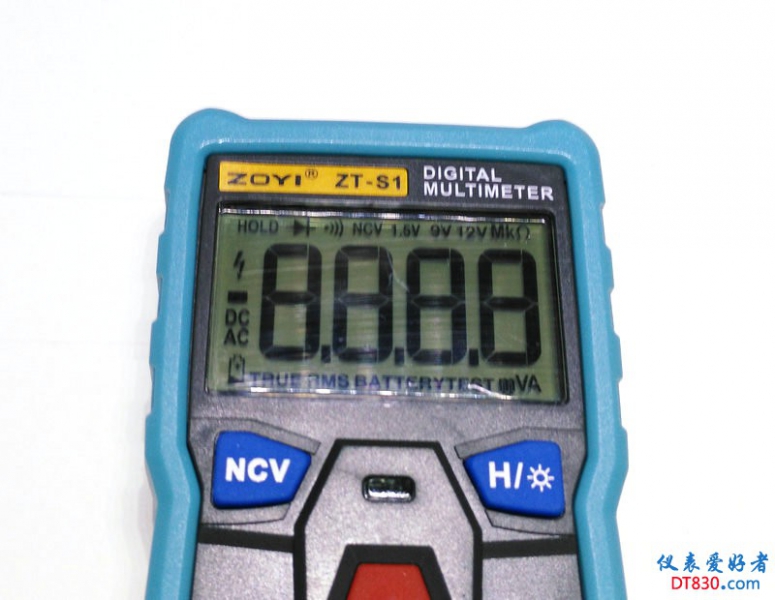

开机，屏幕满显自检。

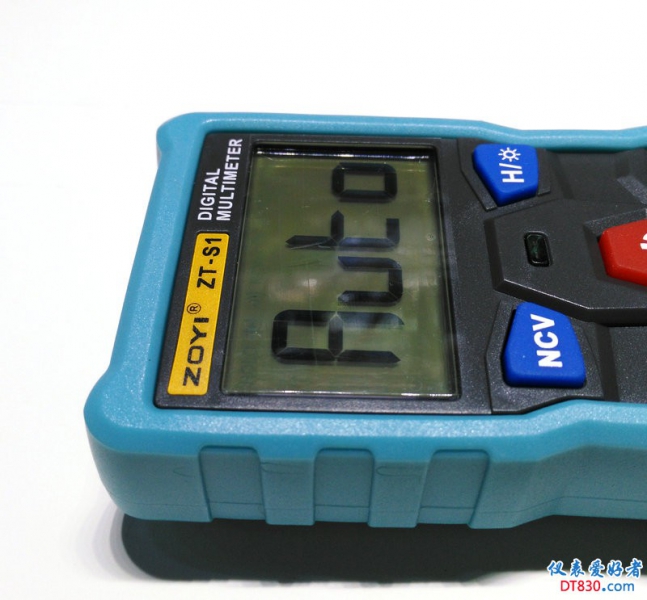

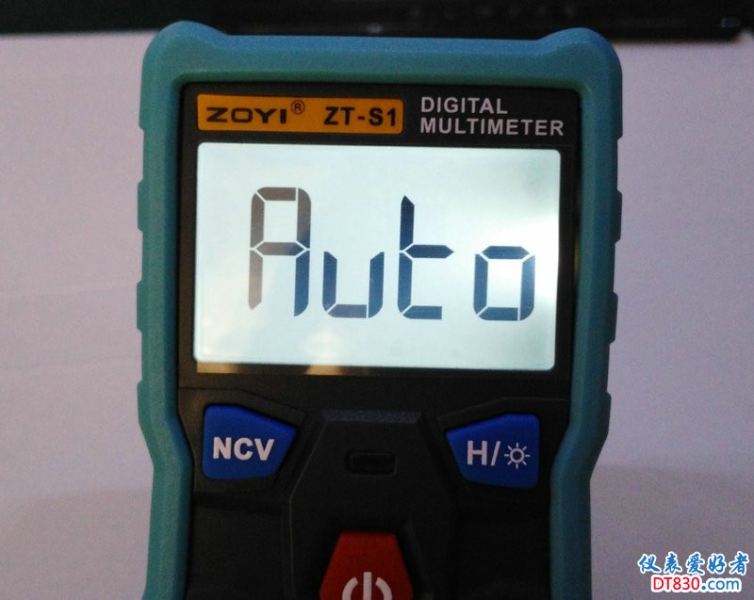

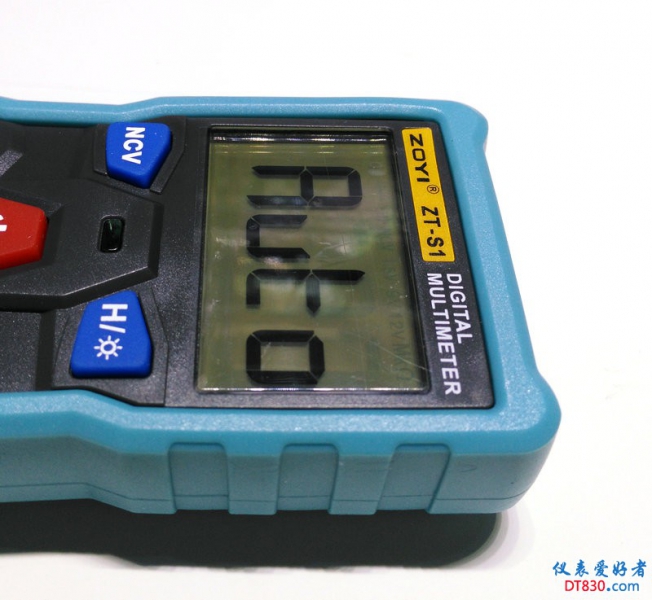

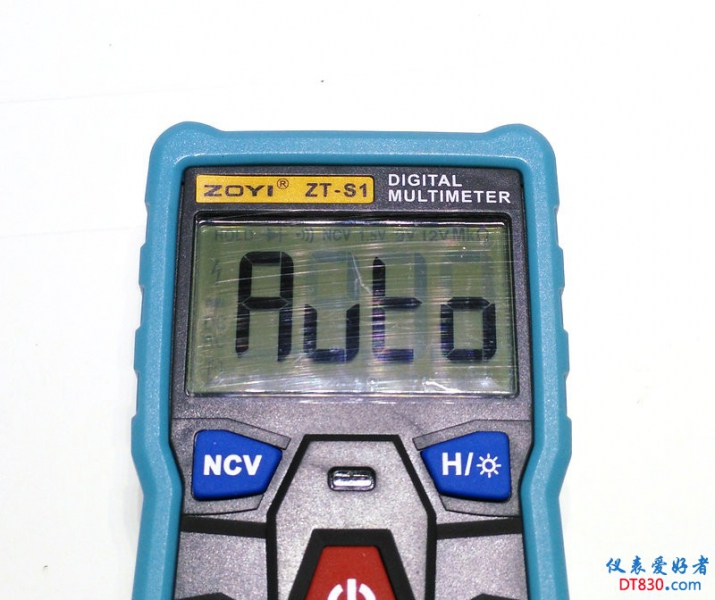

开机后直接显示auto。

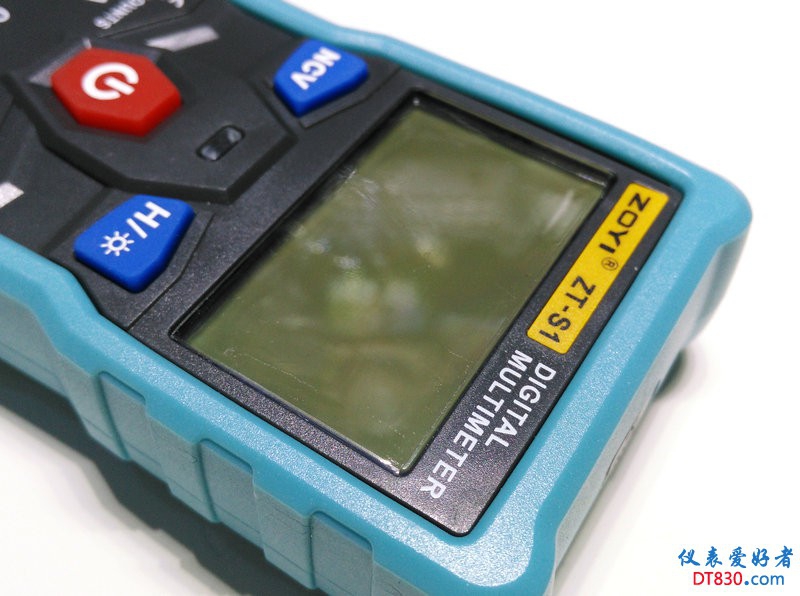

相比之前的ZT111 ZT219 S1的屏幕显示效果好了很多。
可视角度有大幅改善！

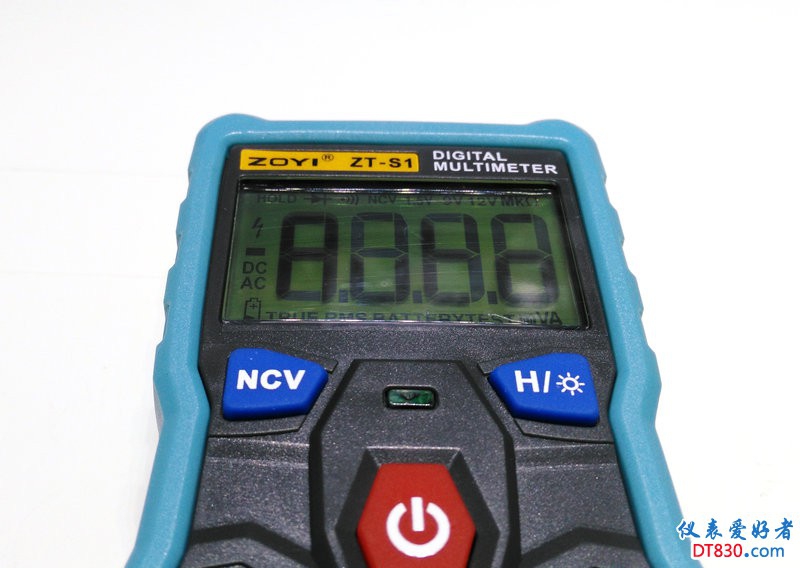

个别角度会出现“满显”的情况。感觉是对比度调的太高的原因吧？



先简单测一下~

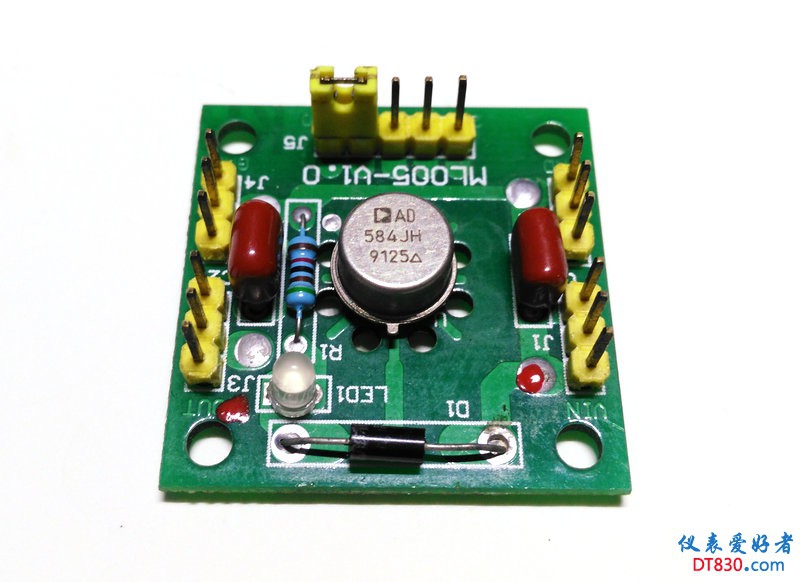

穷人的基准，AD584。

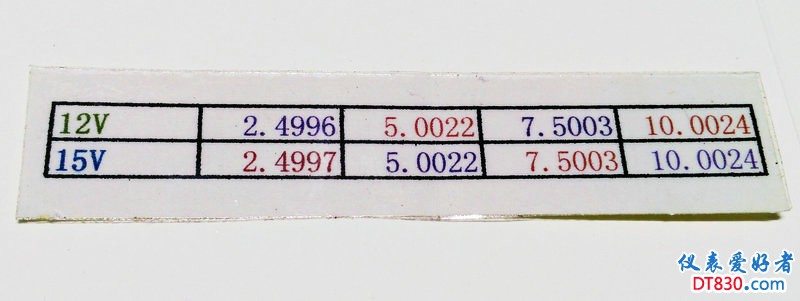

这个是我的AD584标定电压。

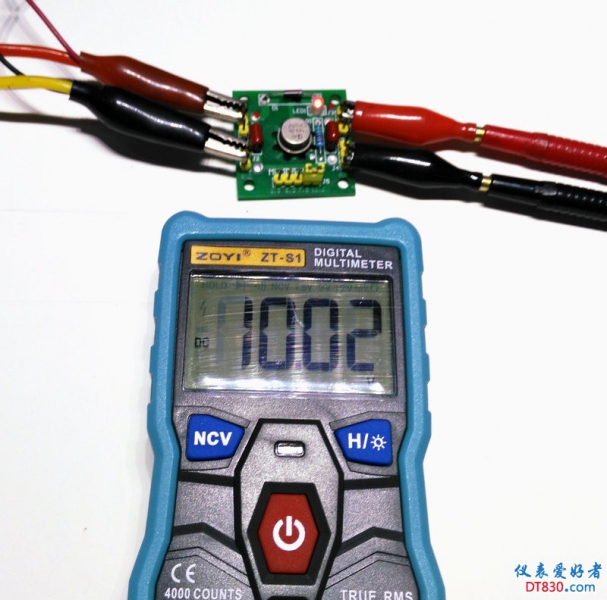

10.0024V电压，测量结果10.02V

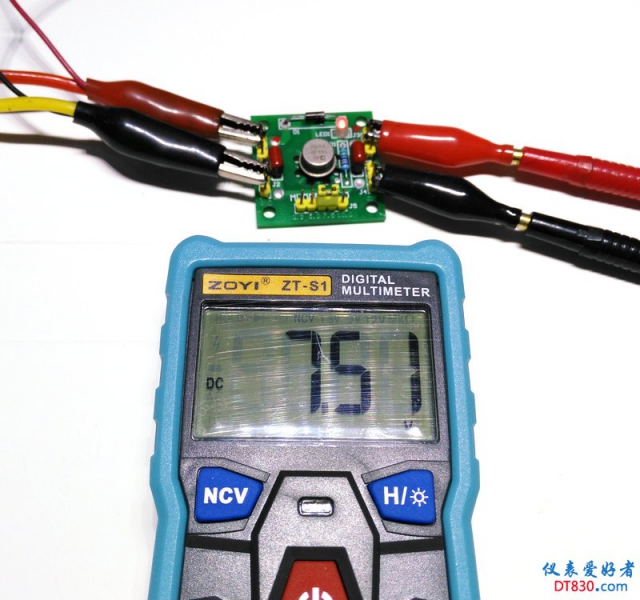

7.5003V电压，测量结果7.51V

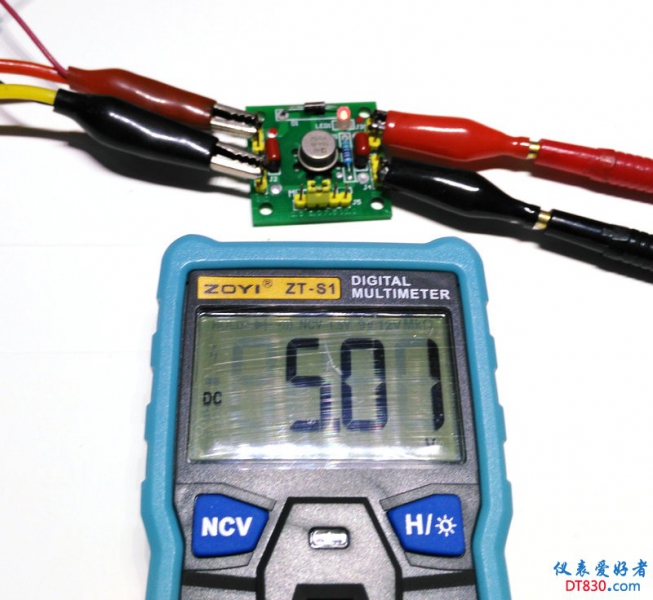

5.0022V电压，测量结果5.01V

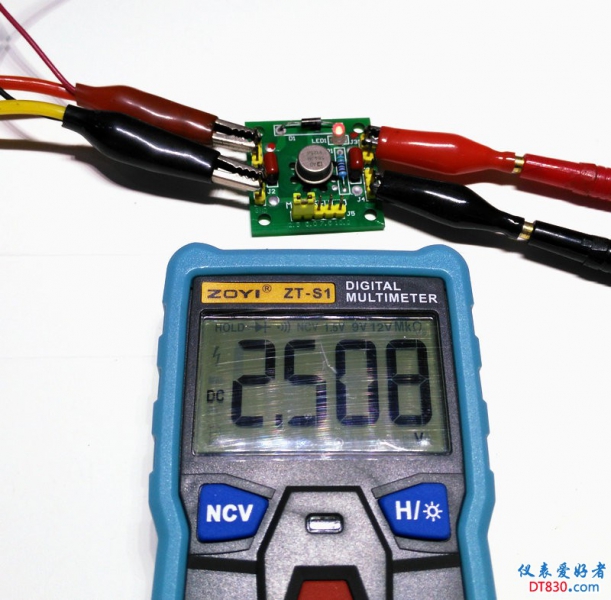

2.4997V电压，测量结果2.508V

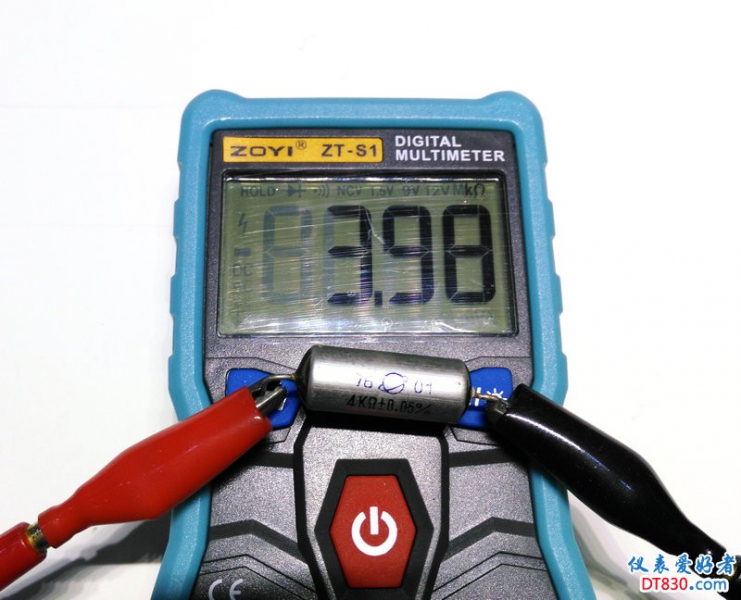

电阻档测试。4K

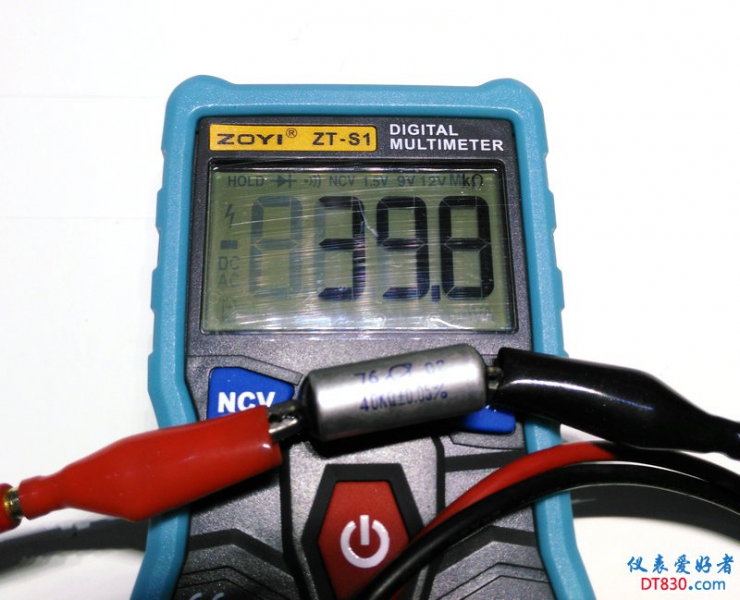

40K

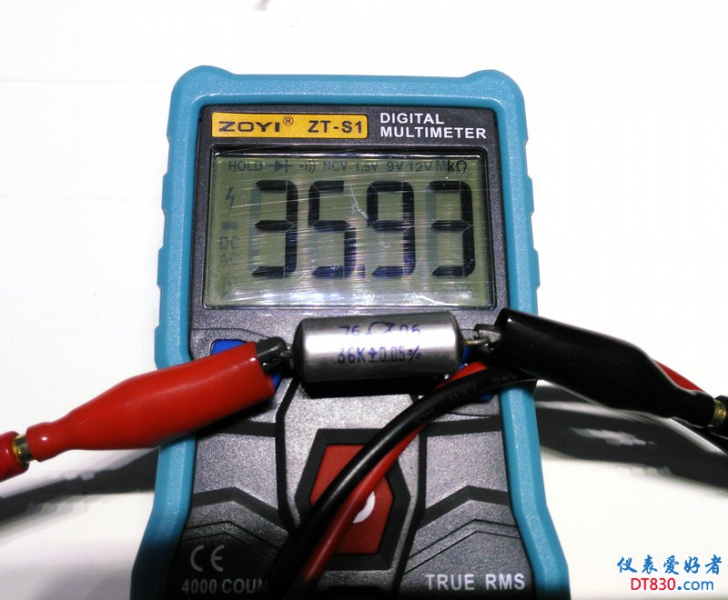

36K

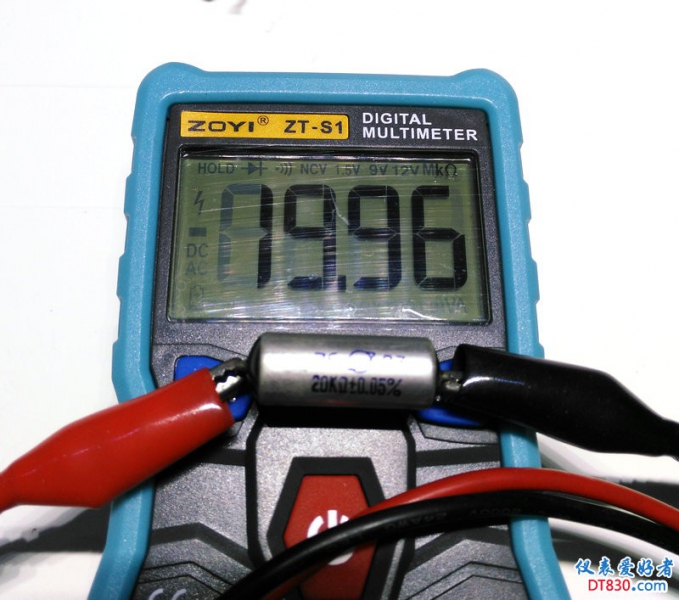

20K



比较让我惊讶的是，电阻档测试好像比ZT219还要快一些。。。

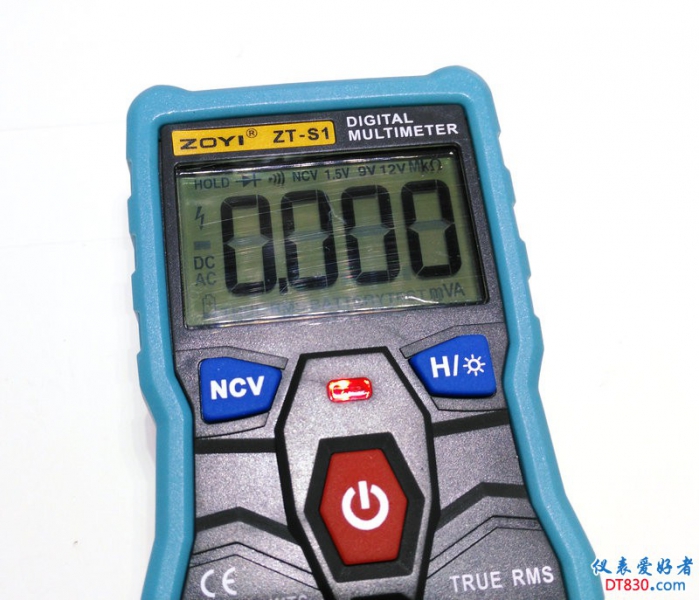

直接短接表笔，先是显示0000，大概过了一秒，蜂鸣器响起。



白色背光。

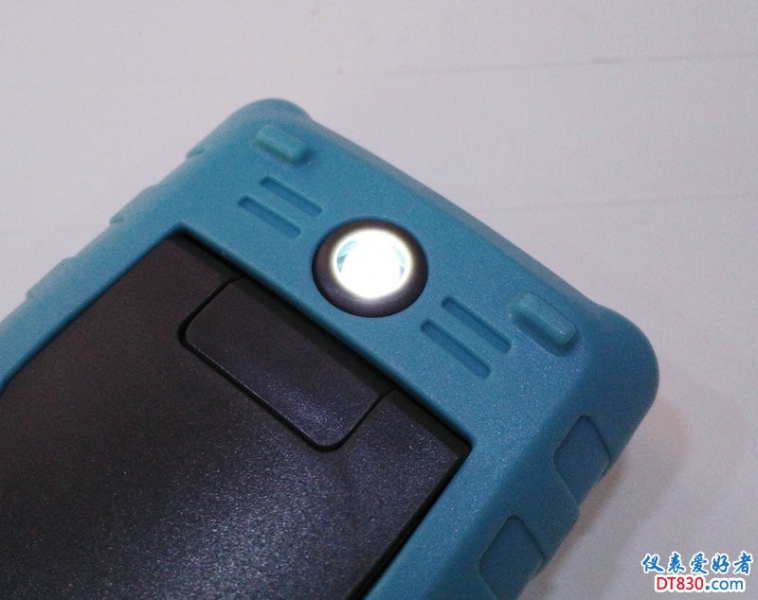

背光点亮的时候，背面的照明LED也一起点亮。
之前一直认为可以分开控制呢。

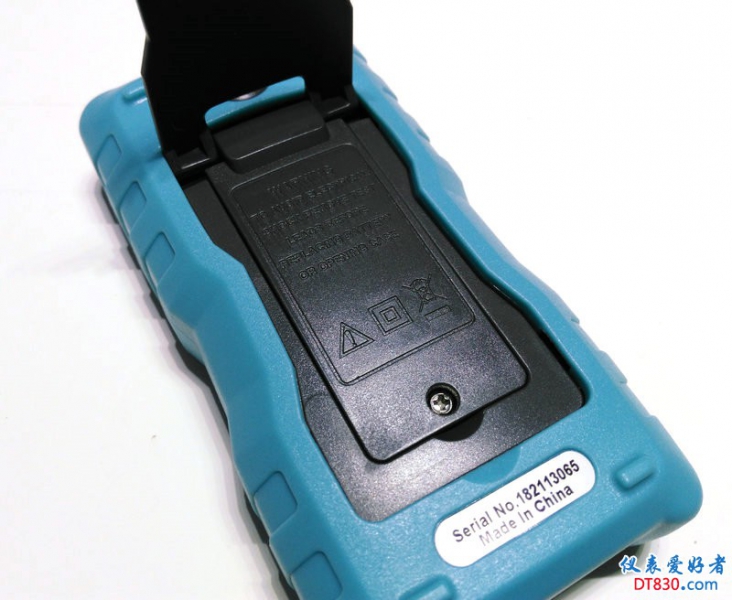

准备开始拆机。电池仓盖和ZT219 111设计的如出一辙。

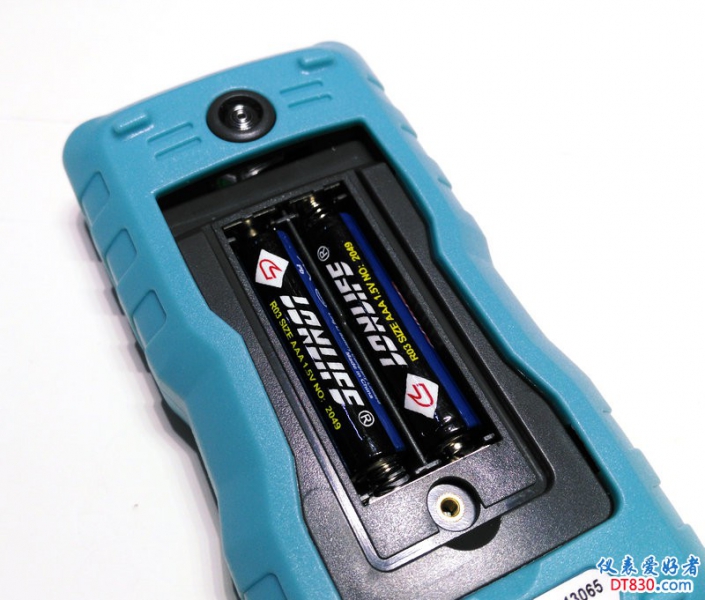

两节7号电池，很方便哦！

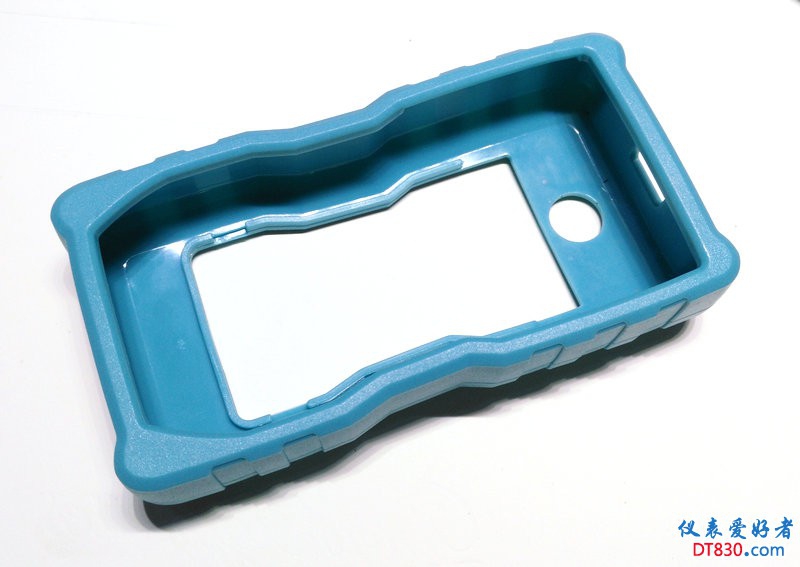

蓝色的保护胶套。手感还不错。

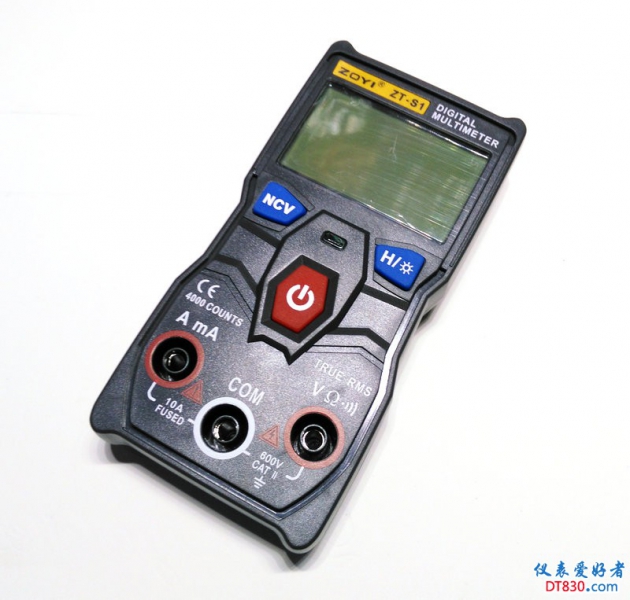

扒皮以后的S1也挺好看的。



后盖上两颗螺丝。拆掉以后上面还有两个卡扣。

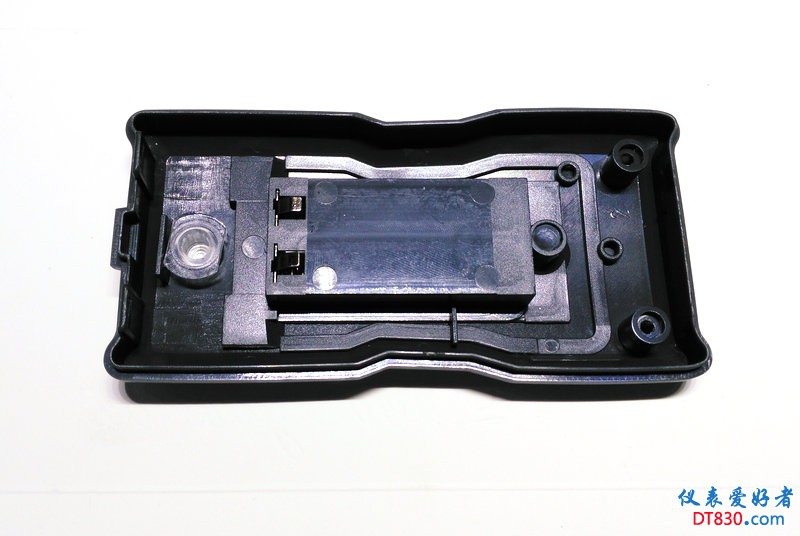

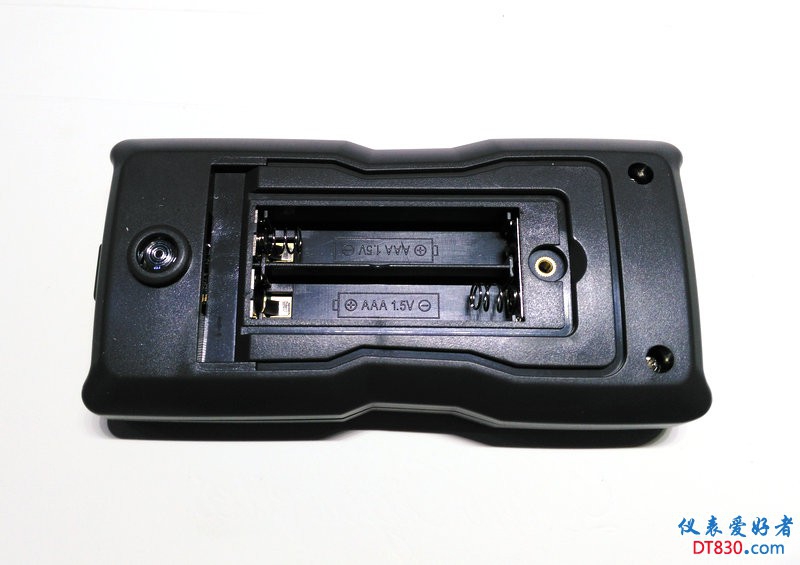

和ZT219 111不一样的地方，电池仓直接做在后盖上。
不像218和111那样粘在电路板上。



照明LED的窗口。

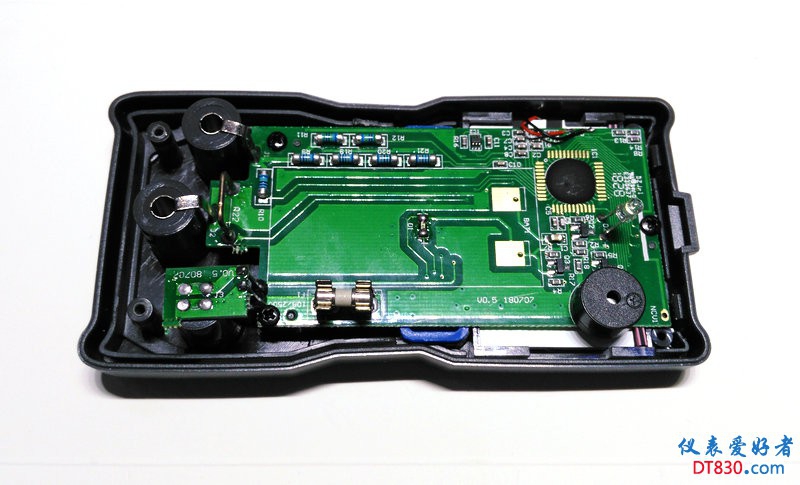

拆掉后盖以后。

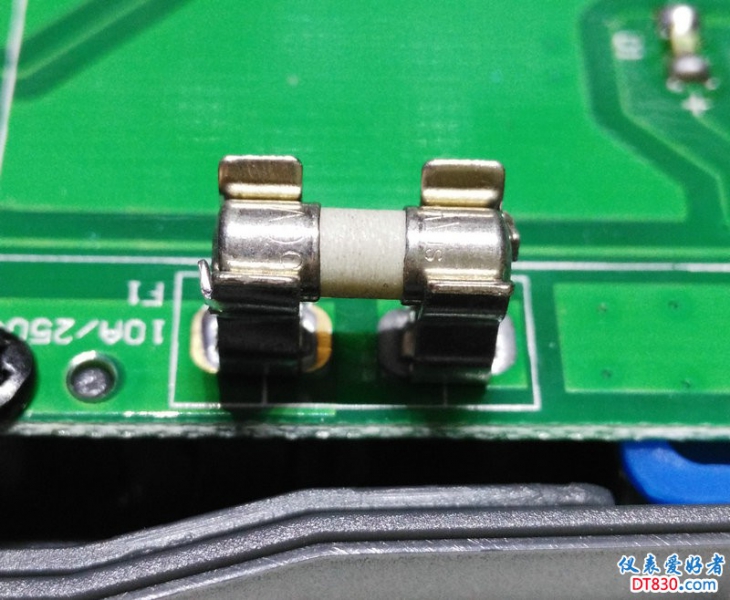

10A陶瓷保险。

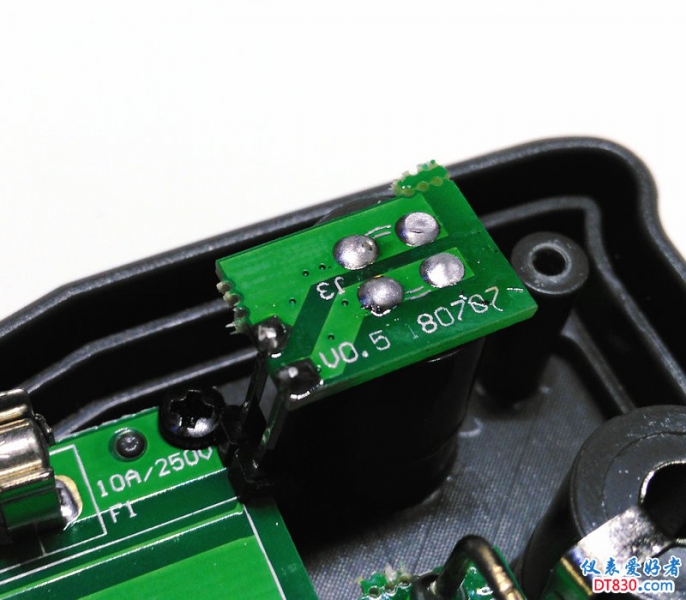

电流档插孔和ZTX的一样。只是，这两根排针，有点太细了点。。。

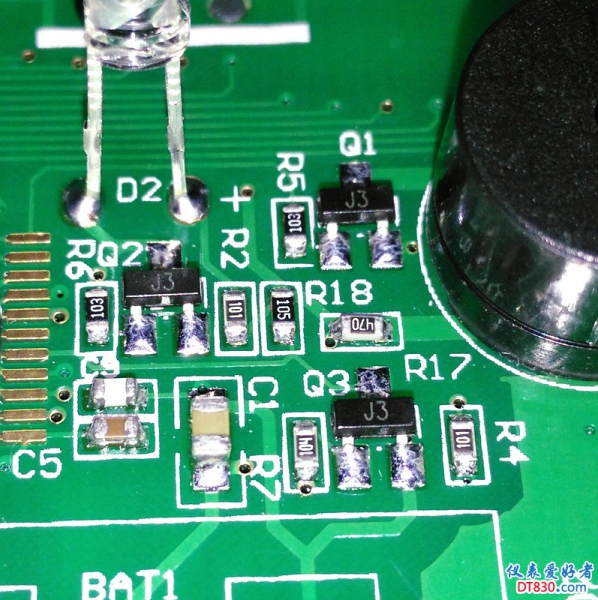

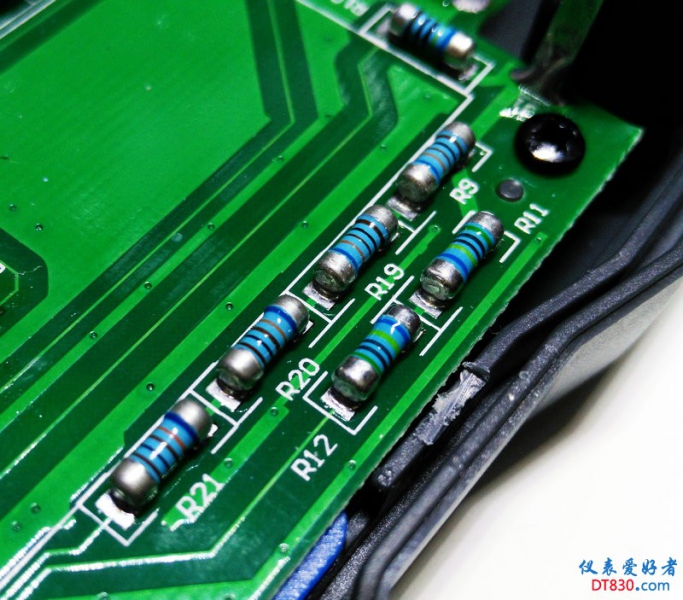

电阻上下没对齐，强迫症。。。

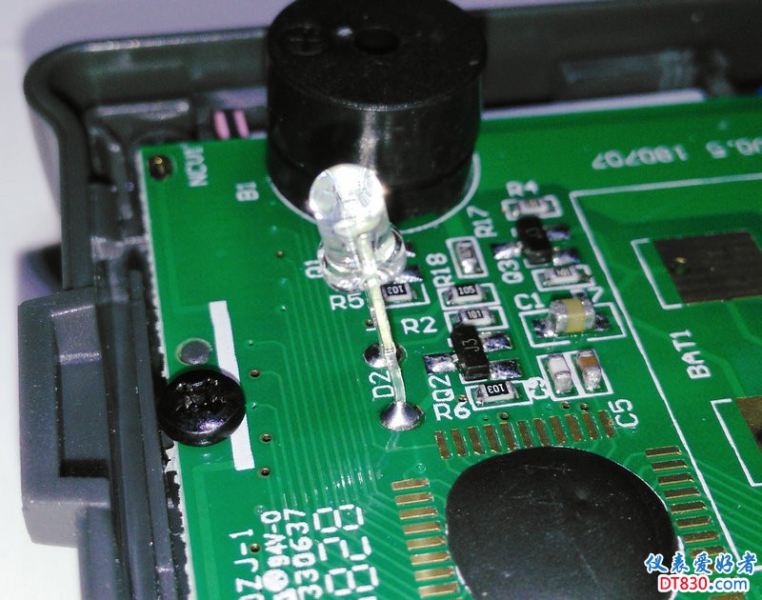

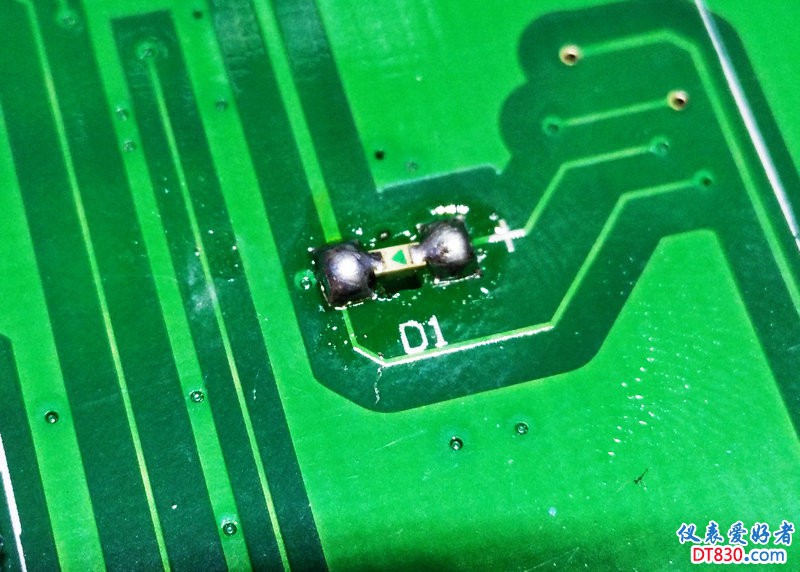

指示灯居然是这样焊上去的。。。
另一面布不开了？还是被前面外壳的导光棒顶住了？
这样只能人工焊接吧？影响生产效率哦~

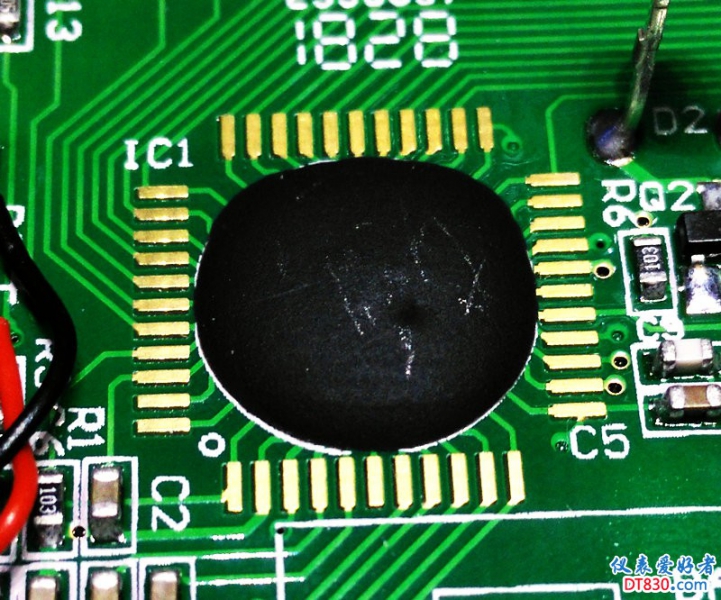

牛屎。。。
这两天我发现了牛屎的一个好处。。。就是，可以防水。哈哈！

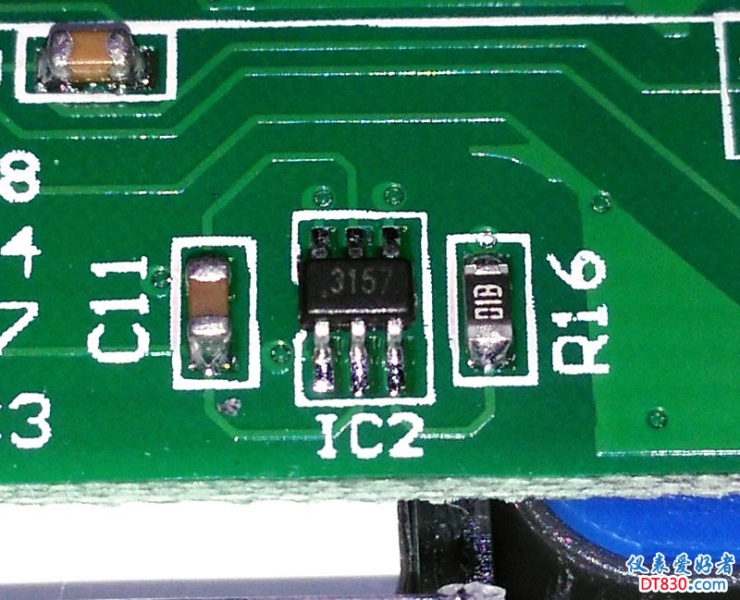

3157这个IC不知道是啥。






背面的照明LED，3mm聚光头白色LED。

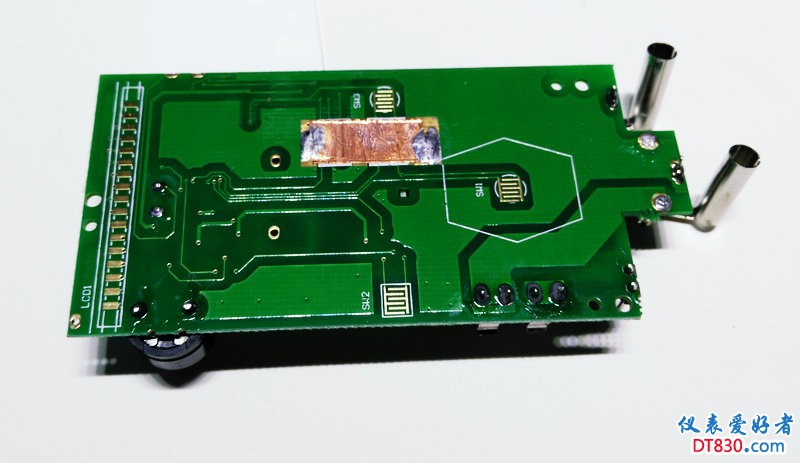

电路板正面没什么零件。没见F和基准呢？

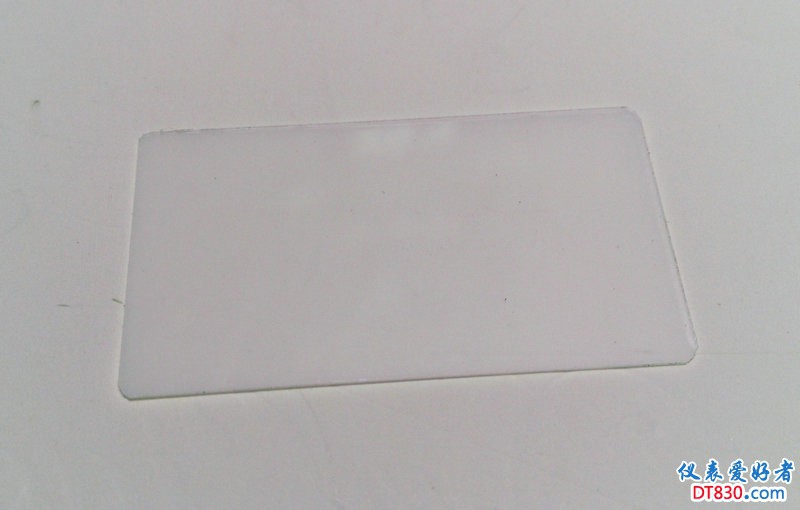

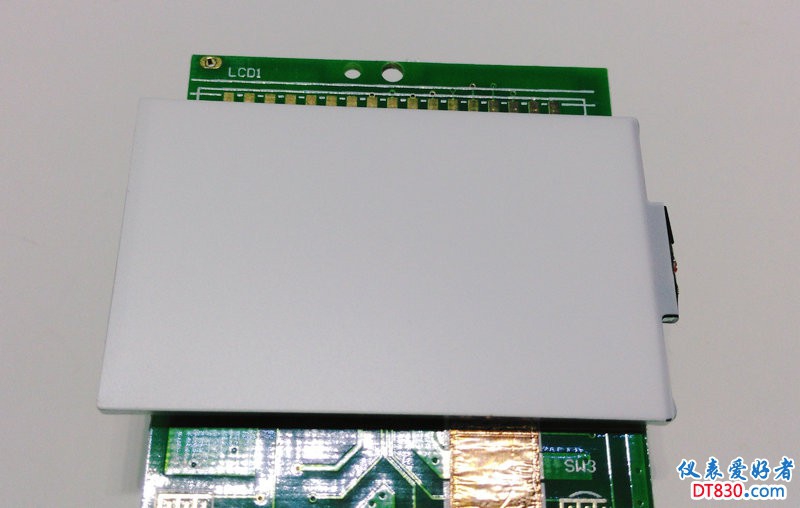

背光板。

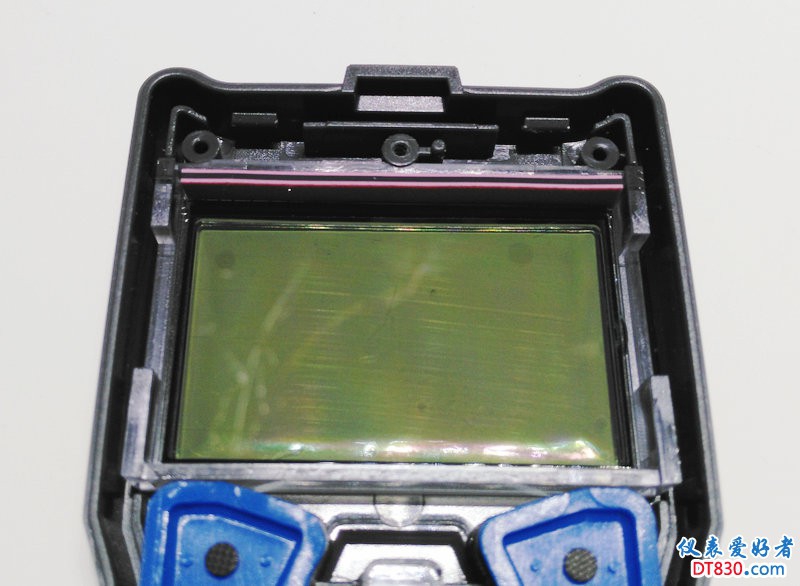

液晶屏。

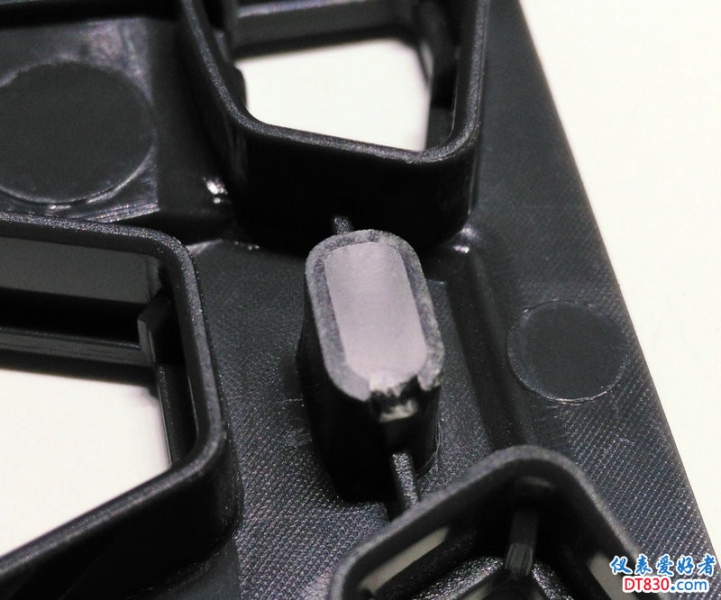

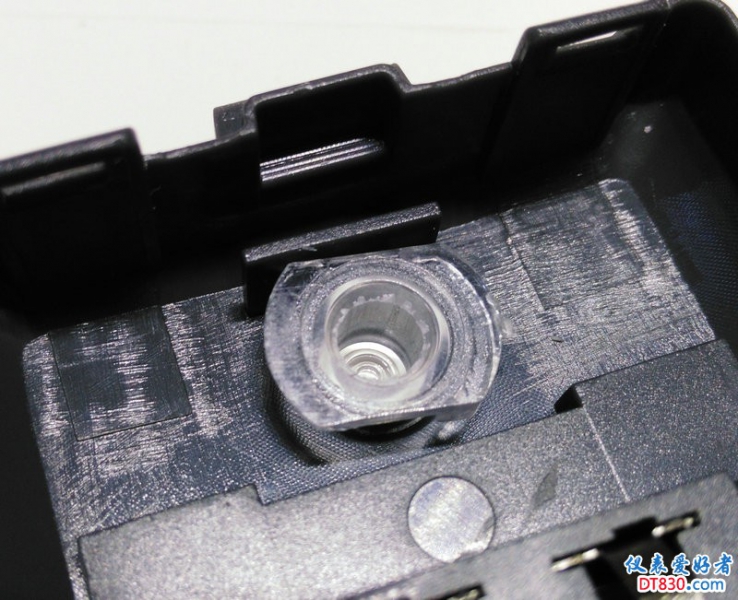

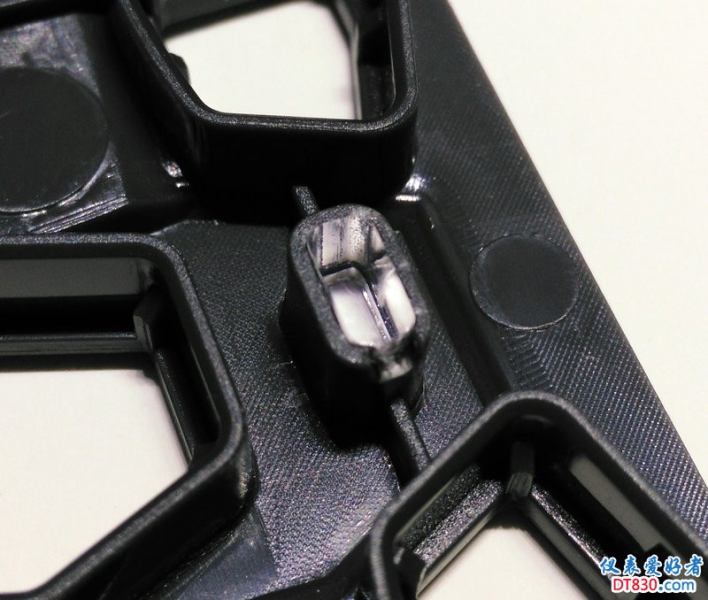

通断指示灯的导光棒。通体透明的。这样盖在LED上以后，会造成局部过亮，亮度不均匀的情况。
想给它扣下来，怎么也没扣扣下来。



既然扣不下来，就用细砂纸打磨成磨砂面吧。其实，外面打磨成磨砂面效果会更好。
只是，扣不下来它，在面板上很难下手啊。。。



折腾完赶紧裁膜。



把屏幕盖板上的膜撕掉，贴上新膜。好好保护起来。



小总结。ZT-S1，外形小巧，而且全自动挡设计，使用起来真是方便很多哦！7号电池，更换也很方便。屏幕显示效果改善明显！NCV带辨别零火线这个功能很实用！
只是，电压档读数有一点偏高，电阻档读数又有一点偏低。总体来说精度还可以。对于初学者，业余电子爱好者来说，足够用了！
其实，我一直觉得，万用表带背光好像没什么用。。。如果环境光暗的连液晶屏的读数都看不清了，我们还能看到表笔戳在哪了么？

你的评测【电阻上下没对齐，强迫症。。。】属完美主义者，清晰，细致是强项---------------就是精。

3157似乎是个低压差稳压器

肉丝儿也收到了？好啊

qjf11 发表于 2018-7-25 08:53
3157似乎是个低压差稳压器

现在器件上的丝印型号太多了！好多都无从下手。。。

雨雾 发表于 2018-7-25 12:45
肉丝儿也收到了？好啊

咱俩好像同一天到的。。。

snowrose2000 发表于 2018-7-26 00:30
现在器件上的丝印型号太多了！好多都无从下手。。。

模拟开关。

snowrose2000 发表于 2018-7-26 00:31
咱俩好像同一天到的。。。

肉丝儿是什么？
你俩都收到了...肉丝儿？？？
我咋么没收到？

跟着雪MM测评，淘宝48又入手S1，已有3个众仪了！

电路板太简陋，保险管也太细了。
