买了个电源，睿登的不舍得买太贵了，翻来翻去看见胜利P60102A促销422，也就是OWON利利普SPE6012，利利普代工的，SPE6012得682块。

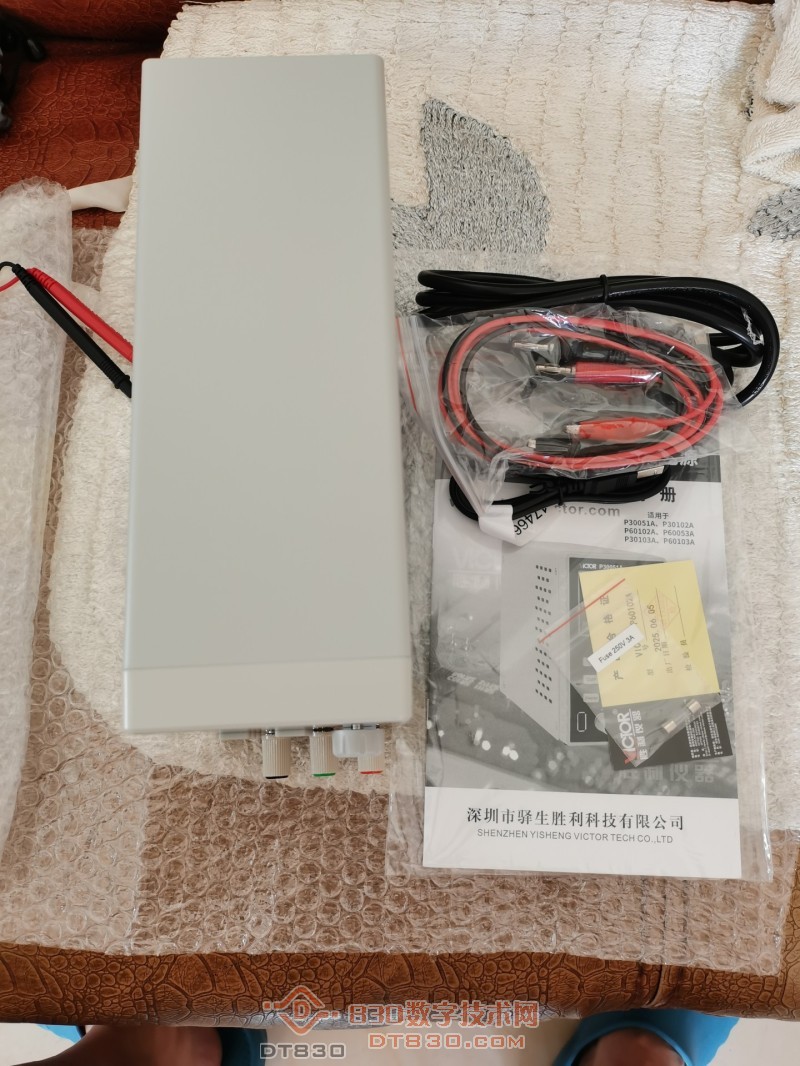

首先电源自带电源线，鳄鱼夹，USB通讯线

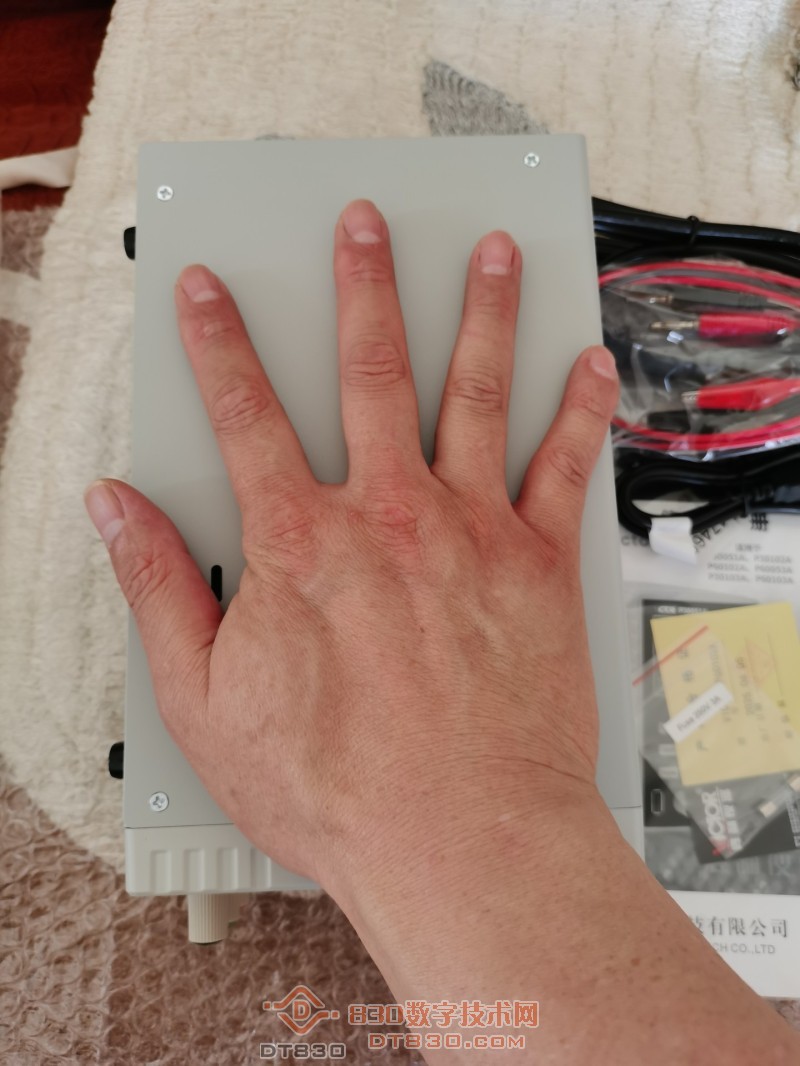

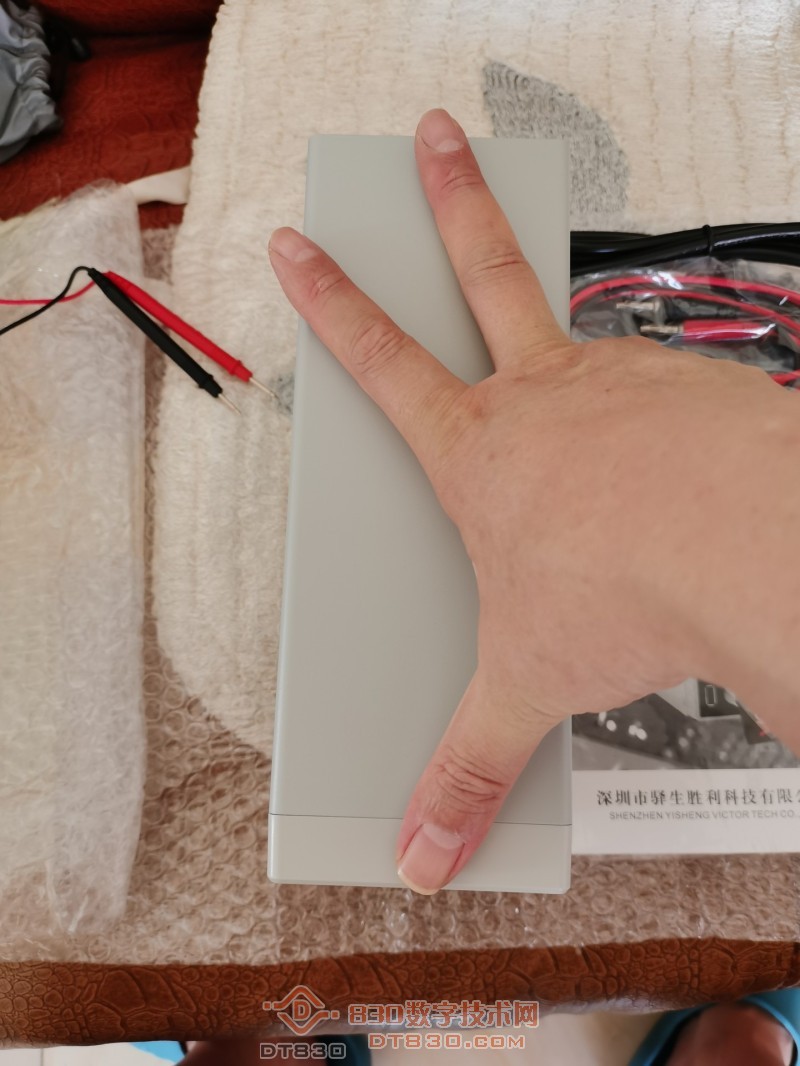

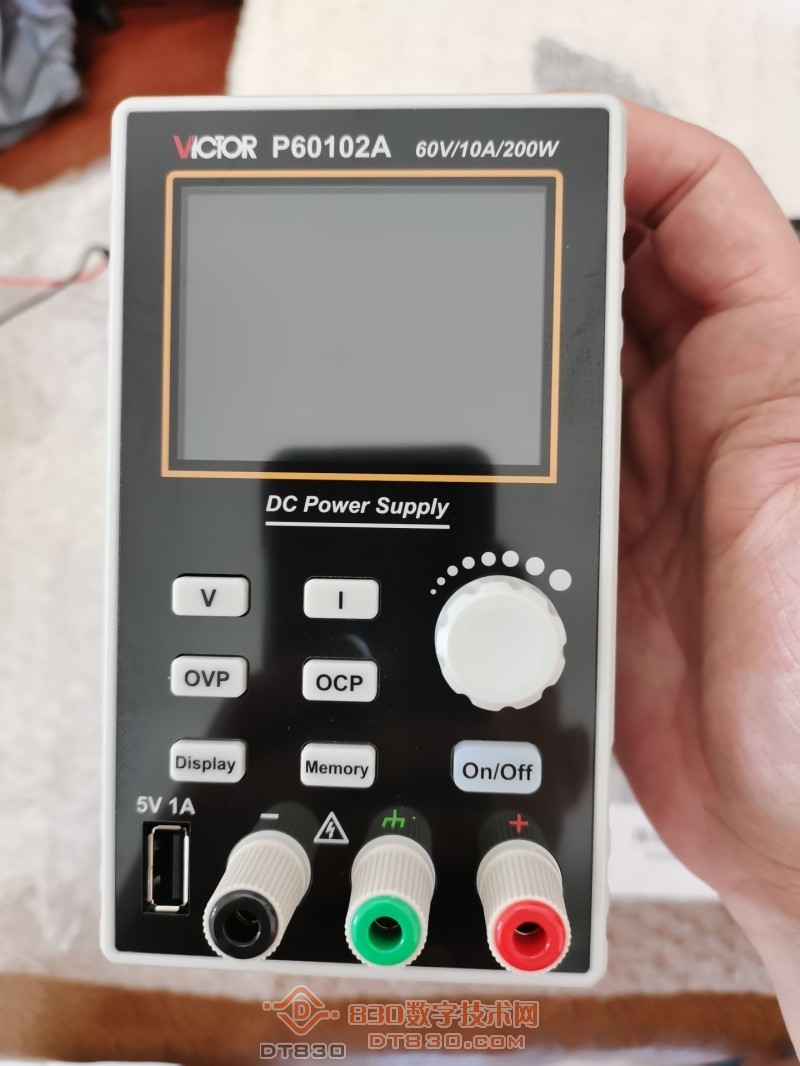

体积相对以前的老电源很小。

屏幕LCD TFT屏，明显的视角，不如HDS的IPS屏幕，无法调节亮度，有点刺眼，看着有点反光。

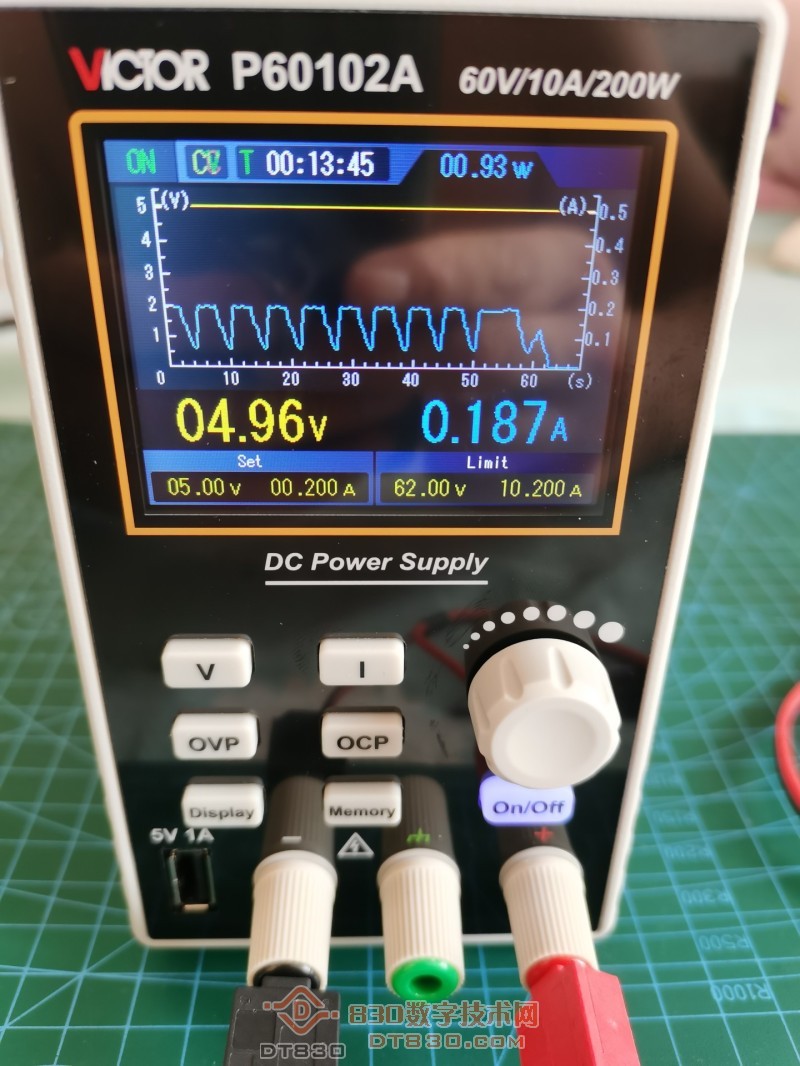

曲线电流图反人类，市面上所有的曲线电流表，都是从左到右显示，呈现逐步升高或降低的趋势，这款是从右到左头拱地模式，但电流刻度在右边，怎么看都别扭，咱们看书看广告都是从左到右，谁还有反过来看，希望胜利和OWON利利普看到了能感觉更新固件，两种模式，喜欢看左边看左边，喜欢看右边看右边，如果不是精度不错，我就退货了，不过依照OWON利利普的尿性够呛。


吐槽完了，现在说说好的，屏幕很大2.8寸，对比原先的数码管肯定好多了外观做工没有瑕疵，电压精度非常好，感觉可以校准三位半万用表没问题，这也是我没退货的主要原因，稳定控制也不错，整个过程中风扇没转，夜晚有轻微的啸叫声，白天听不见。

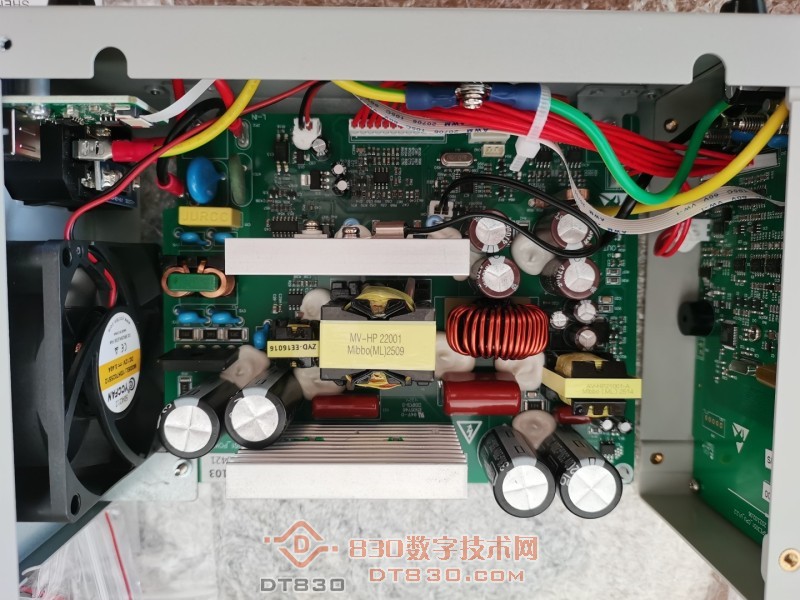

下面拆机图，板子做工不错，主电源滤波用的是200V 330UF 电容四个，输出电容是四个80V470UF，没分析是主电容串联还是并联，一般电源都用的400V耐压，不过那种个头大，等以后分析，主要是拆了装起来忘了拍主板背面。

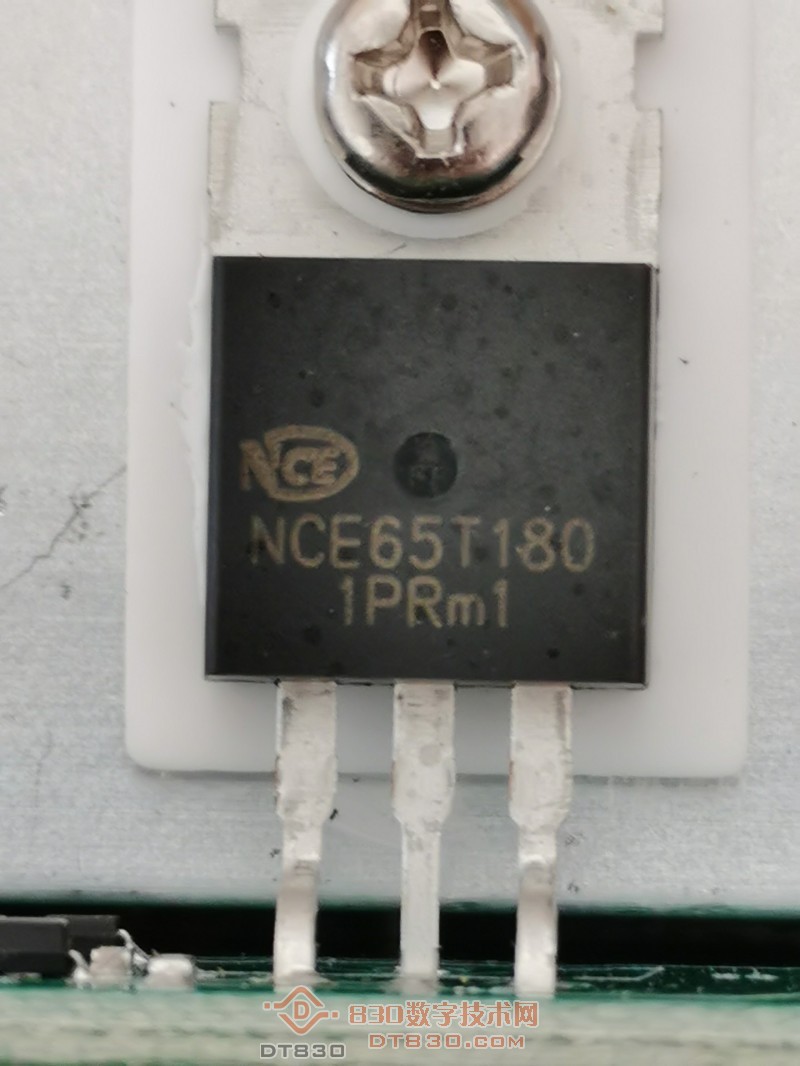

开关管用的NCE65T180两个，21A 650V

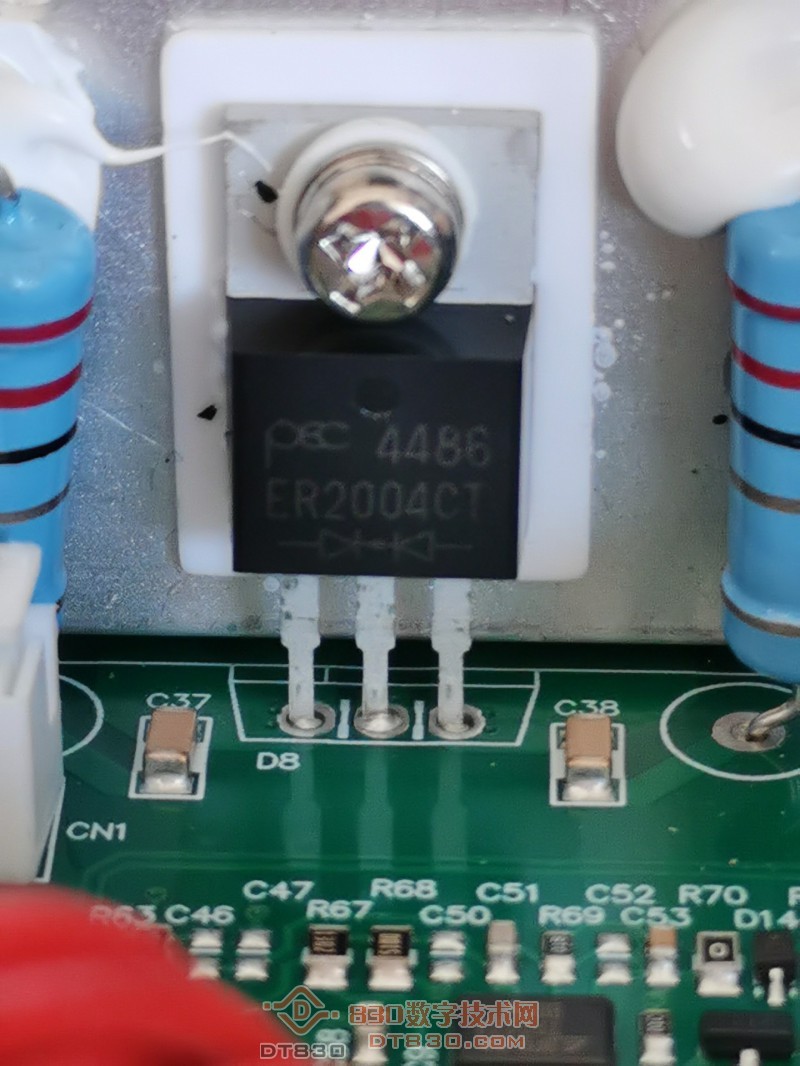

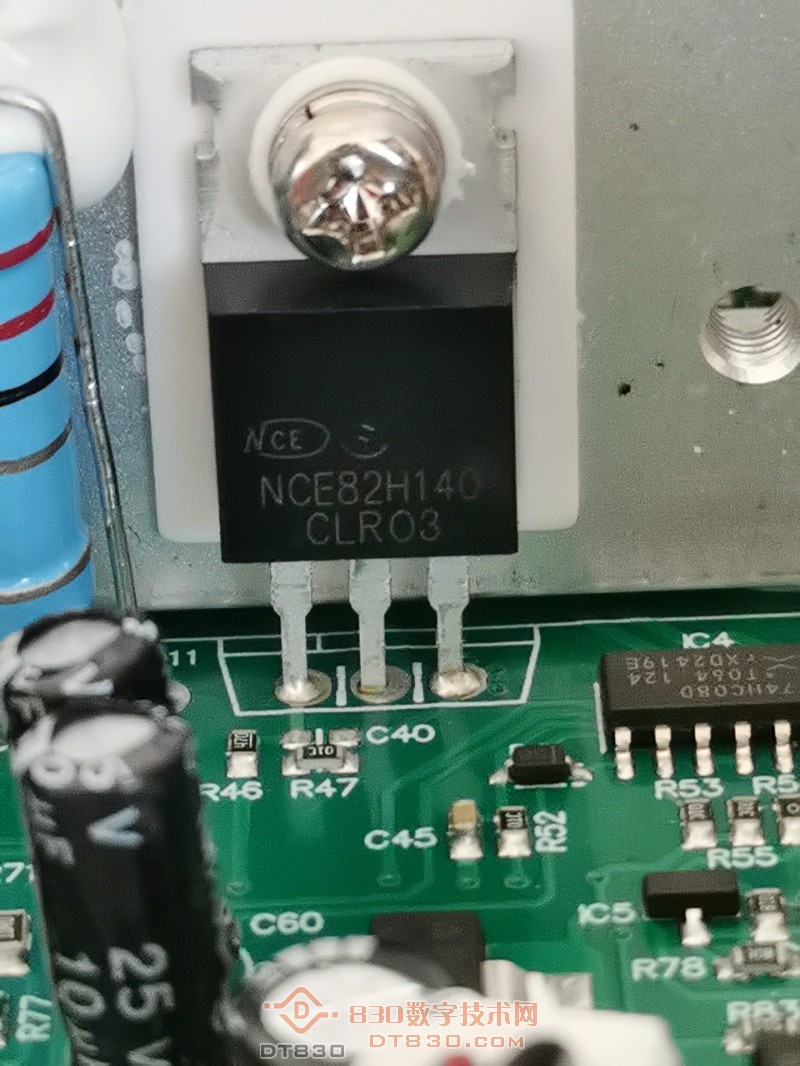

快恢复二极管ER2004CT，20A 400V，旁边还有个NCE82H140C场效应管

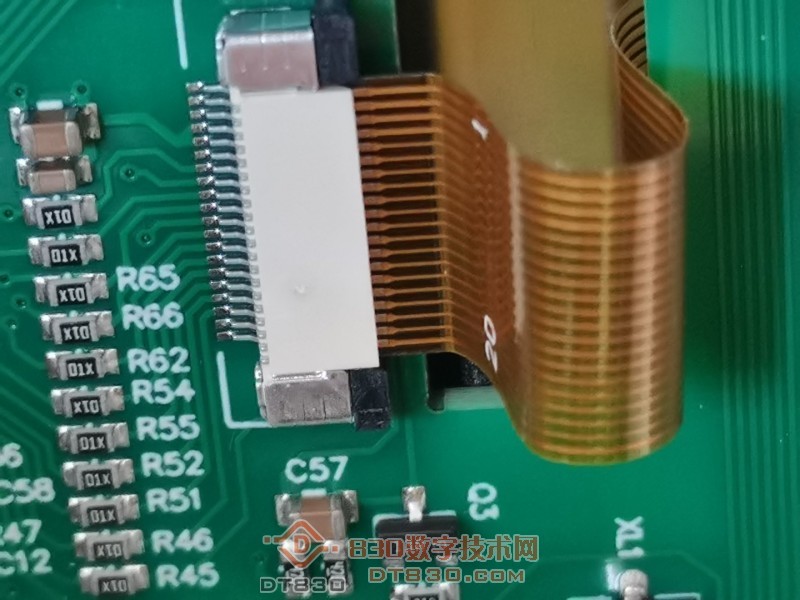

面板屏幕是20PIN，看接口与排线位置应该能与HDS120屏幕互换，定制的买不到，要是能换个IPS就好了

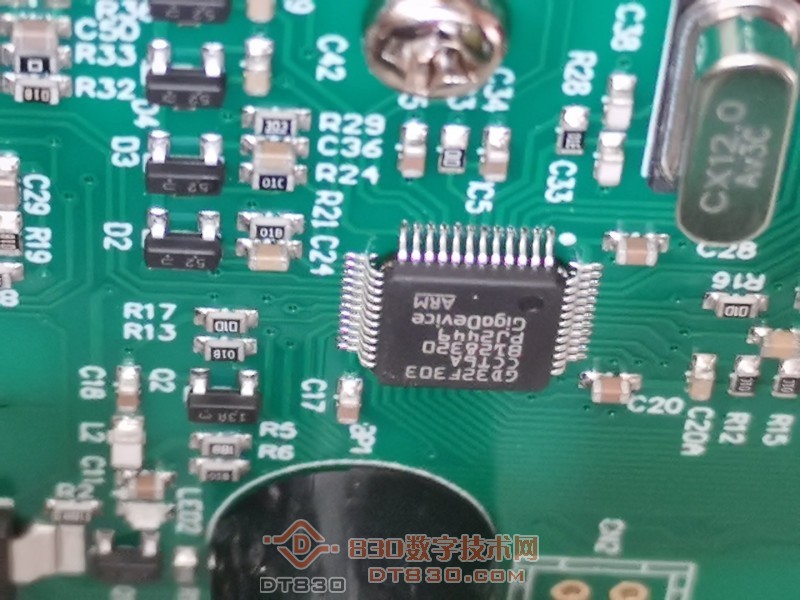

面板主控用的GD32F303

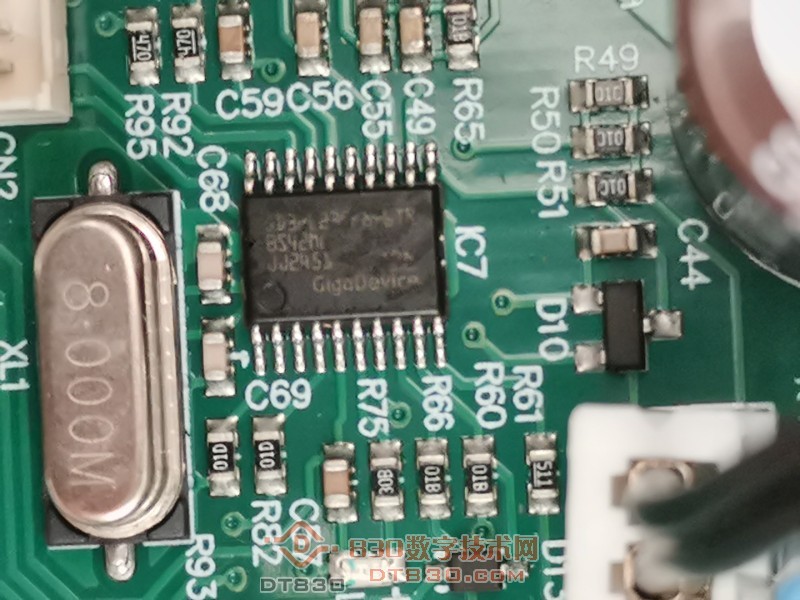

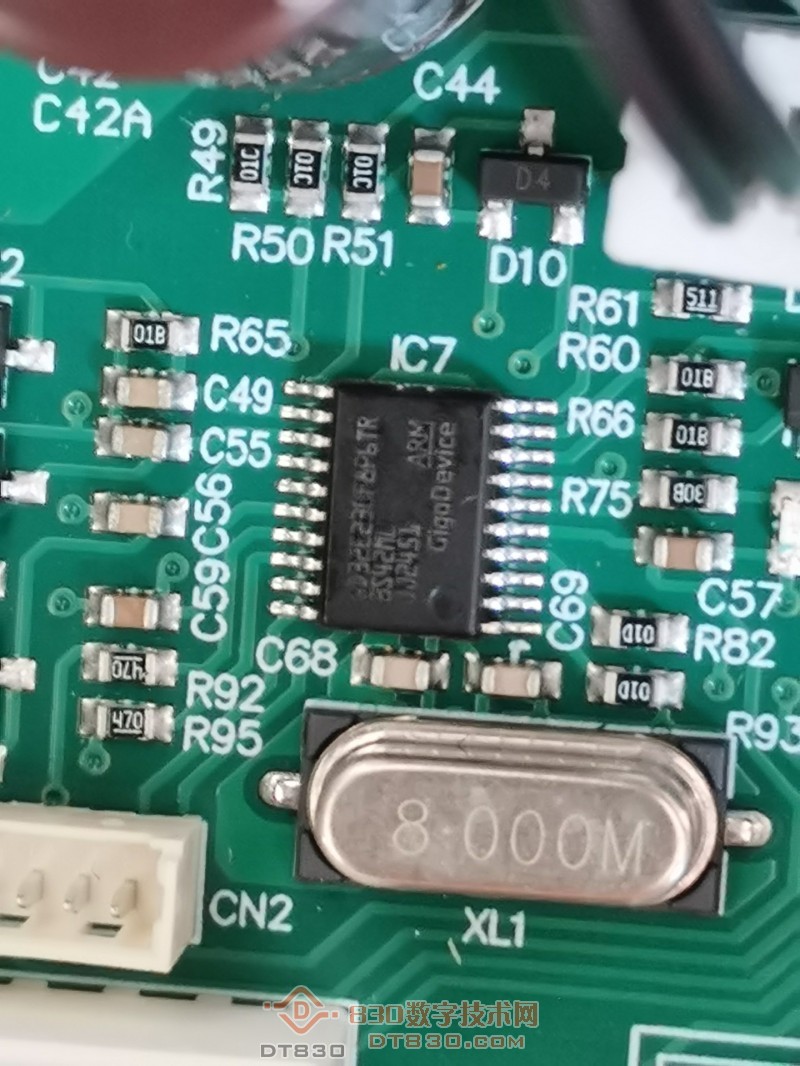

主板主控用的GD32E230

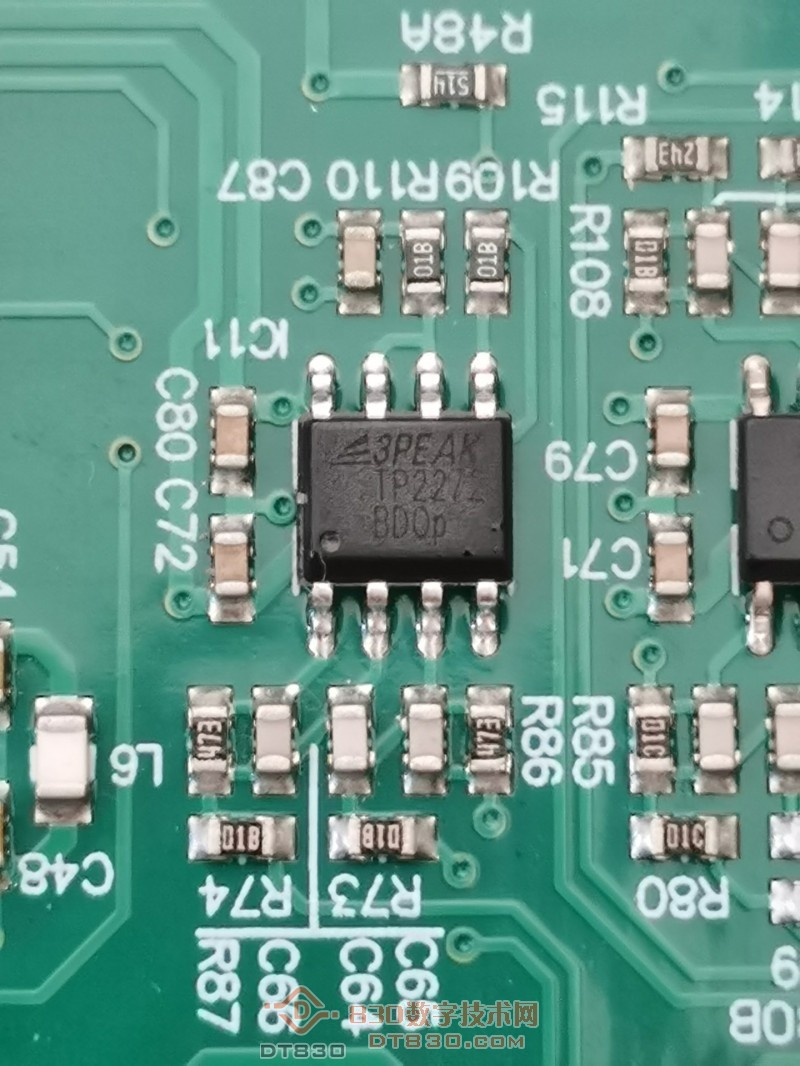

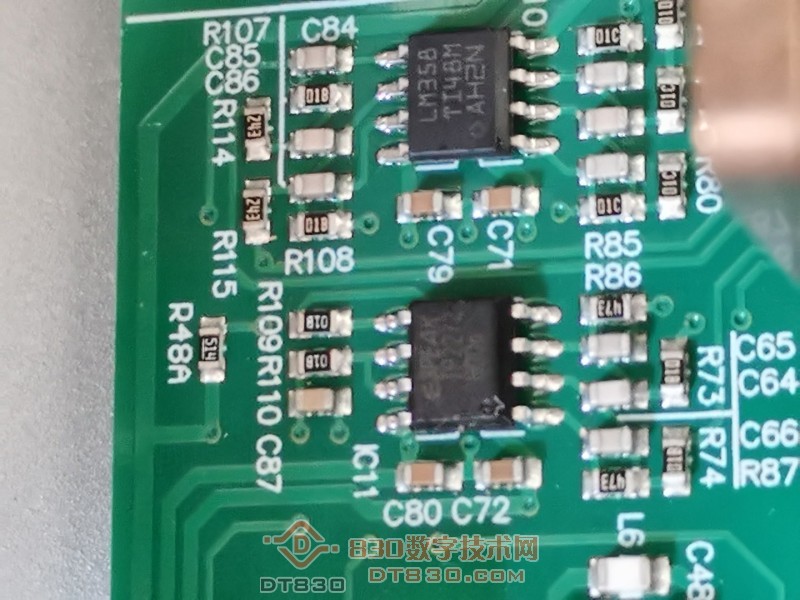

TP2272，LM358运放，忘记数几颗了

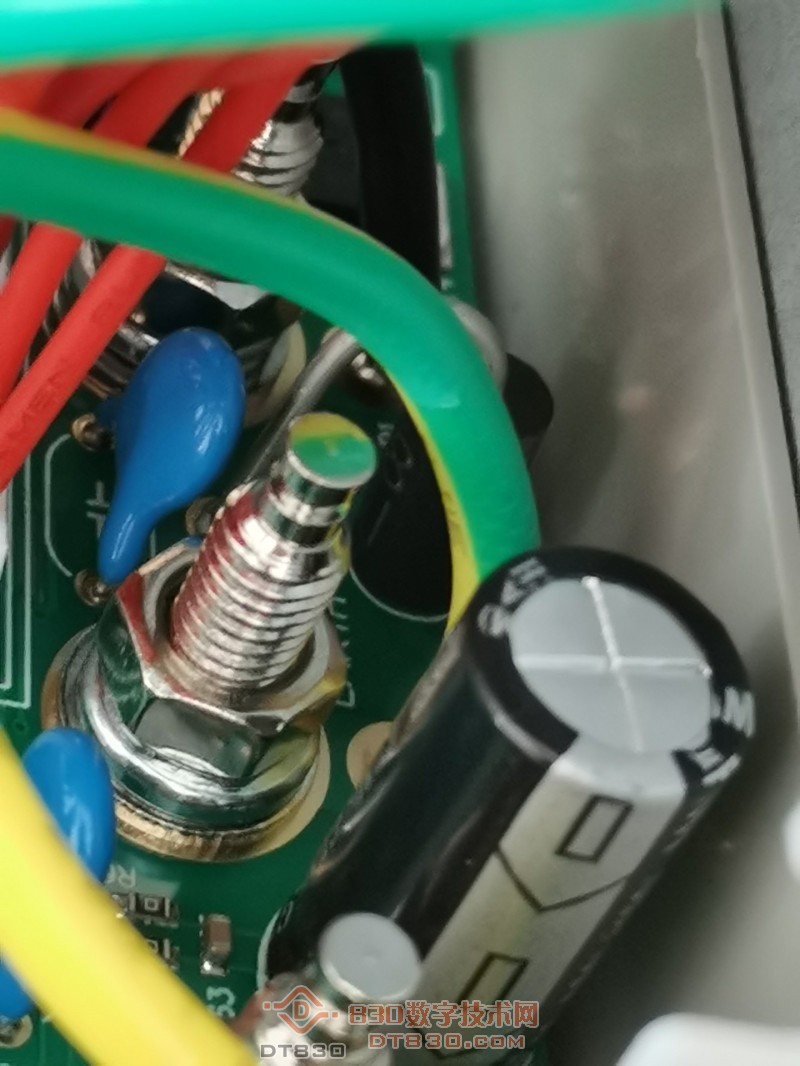

电源保护部分，只能隐约拍，有压敏电阻和二极管，应该防高压和防反接

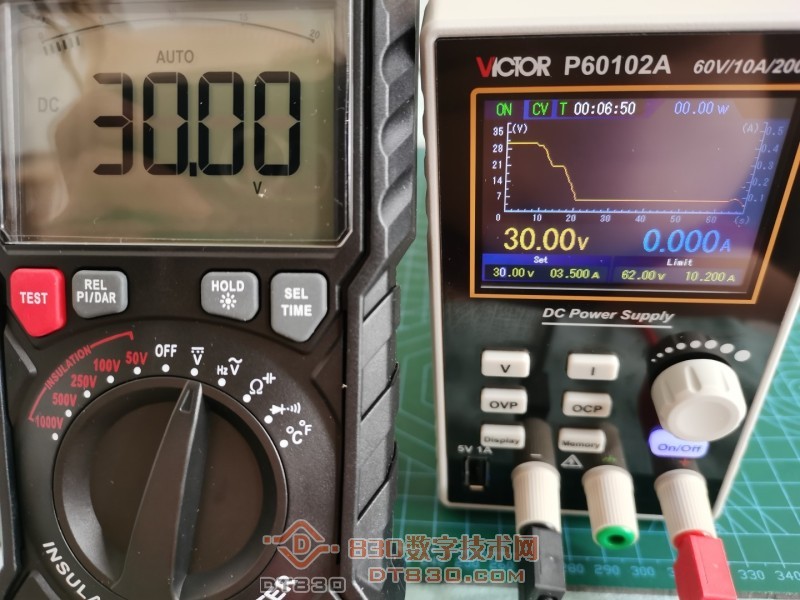

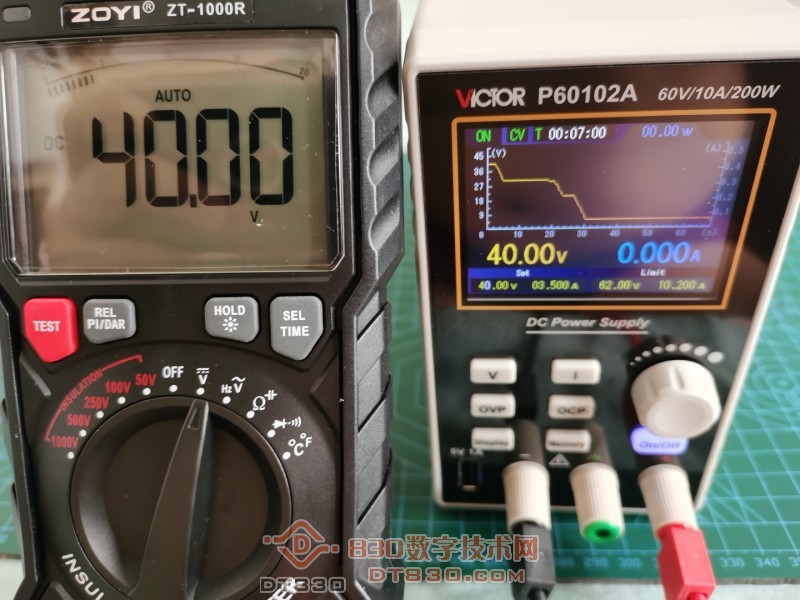

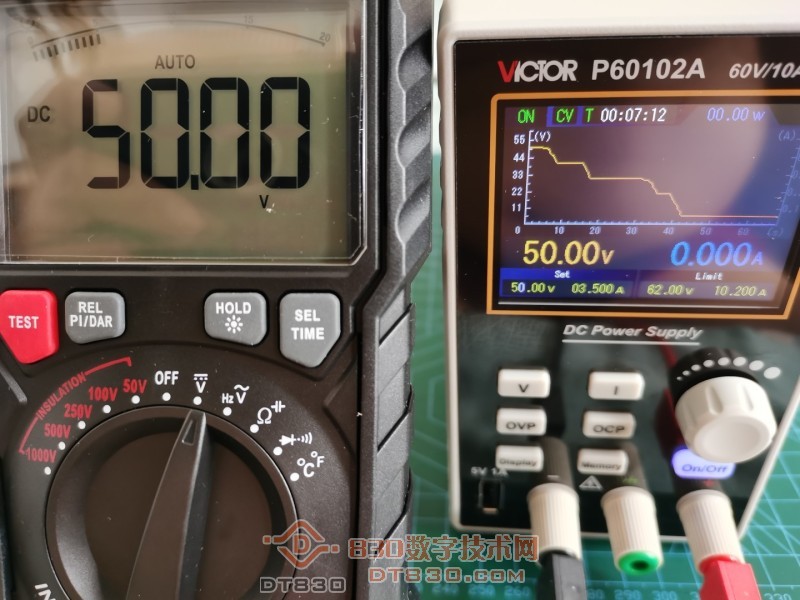

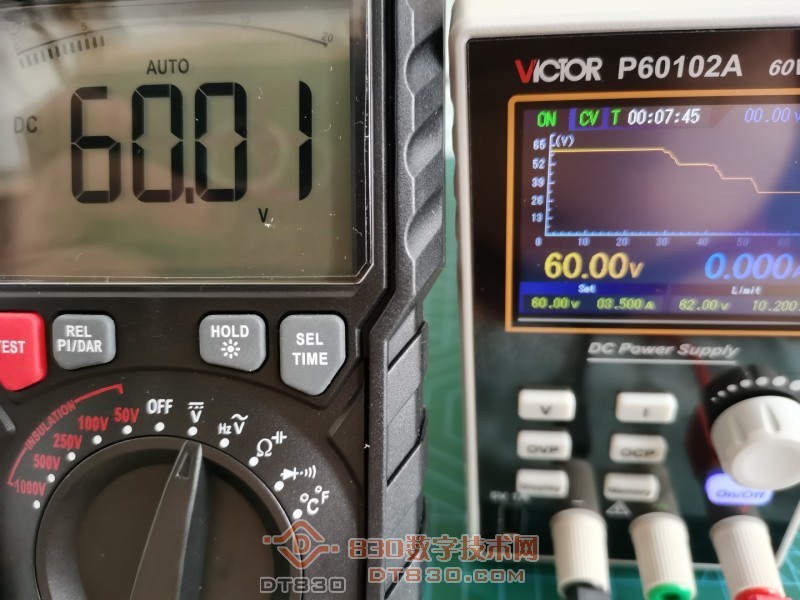

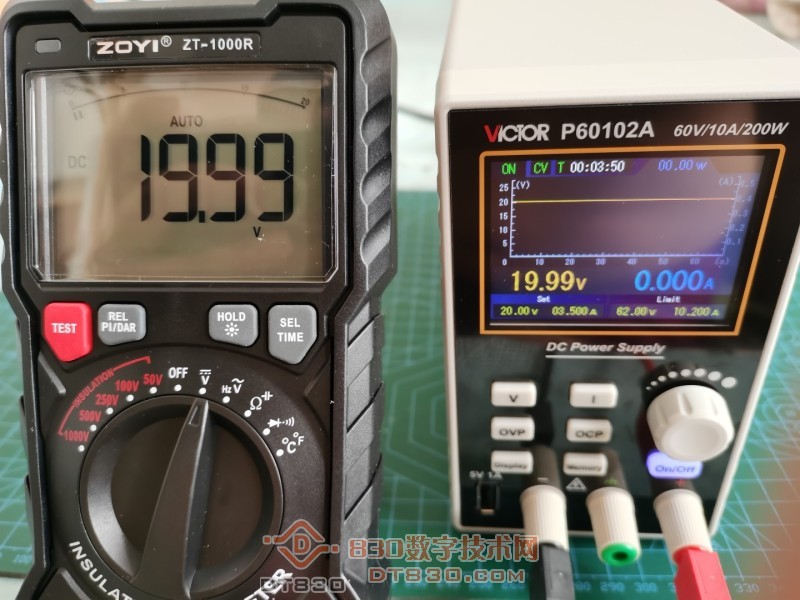

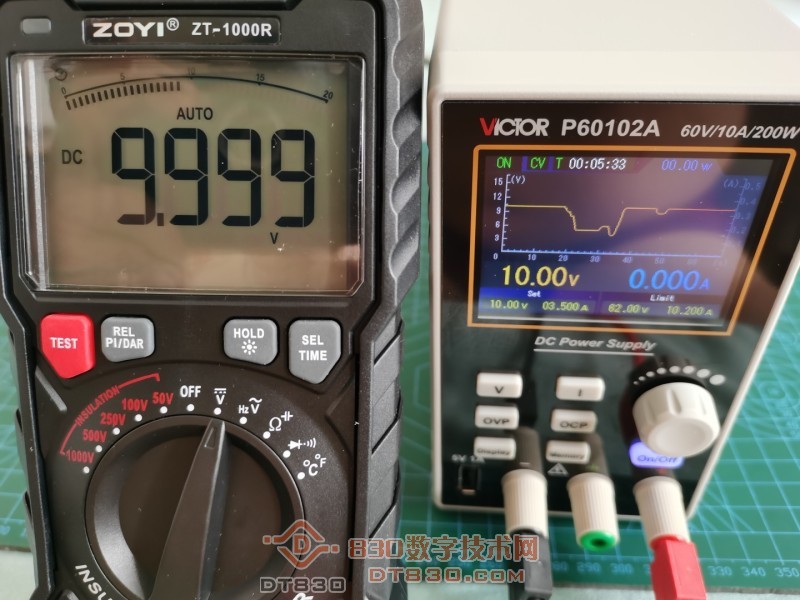

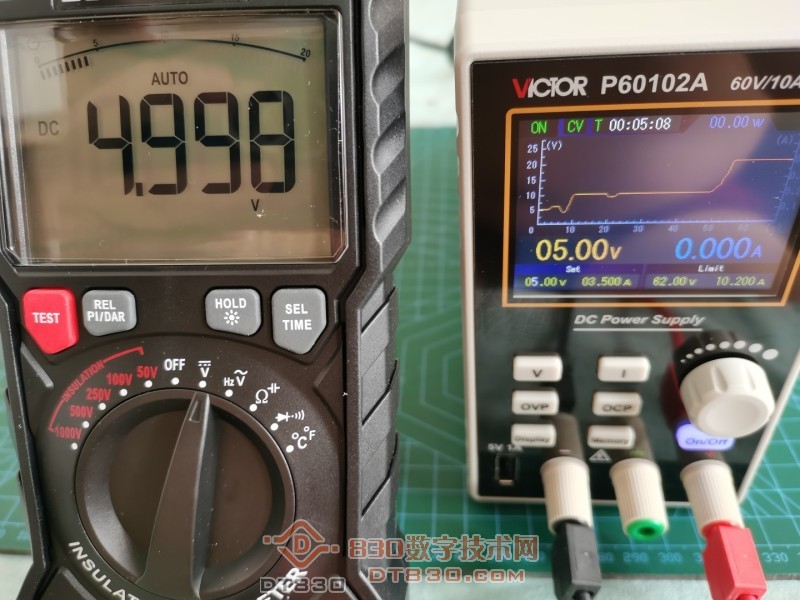

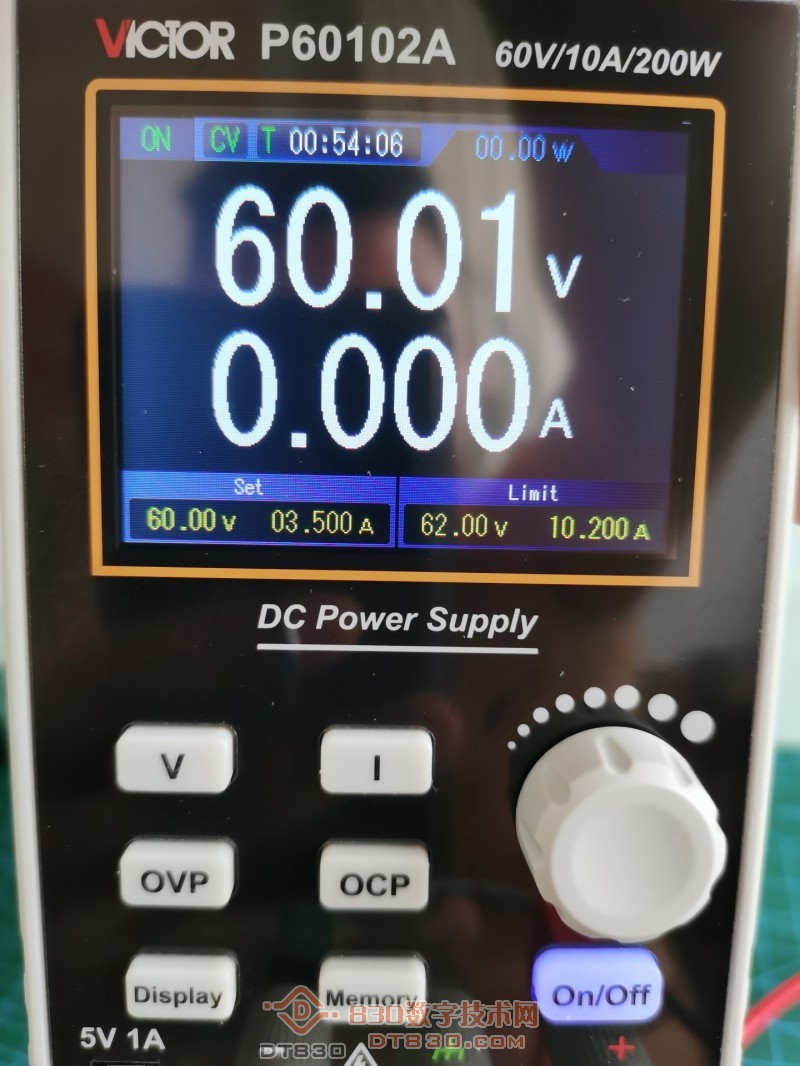

下面来点电压评测图


强烈建议胜利 OWON 利利普，多关心用户需求，更新固件，修复曲线图。

房有亮 发表于 2025-9-17 10:06
胜利 P60102A-OWONS PE6012 可编程电源拆解评测

买了个电源，睿登的不舍得买太贵了，翻来翻去看见胜利P601 ...

这个价位的精度是真不错

练习两坤半 发表于 2025-9-17 11:23
这个价位的精度是真不错

目前我接触的电源里精度是最好的，但就两个😄

喜欢线性电源

fslichong 发表于 2025-9-17 17:10
喜欢线性电源

太大太沉了

不管价格高低，按键和编码器的要比普通电位器的稳妥可靠

lizuolong618 发表于 2025-9-17 20:52
不管价格高低，按键和编码器的要比普通电位器的稳妥可靠

那肯定的电位器款太难用了，你想调合适电压不容易，还愿意坏

是的，调流还要短路输出端，相对麻烦点，如果保护设计不到位，电位器开路那就是灾难了，还是要接受新技术

尺寸是真的挺小
