优利德UT136B+改手动量程触摸按键

发表于:2023-8-11 13:42:57 664
万用表
主题类别: 制作_改装
仪表品牌: 优利德(UNI-T)
显示方式: 三位半
型号或关键字: UT136B+

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

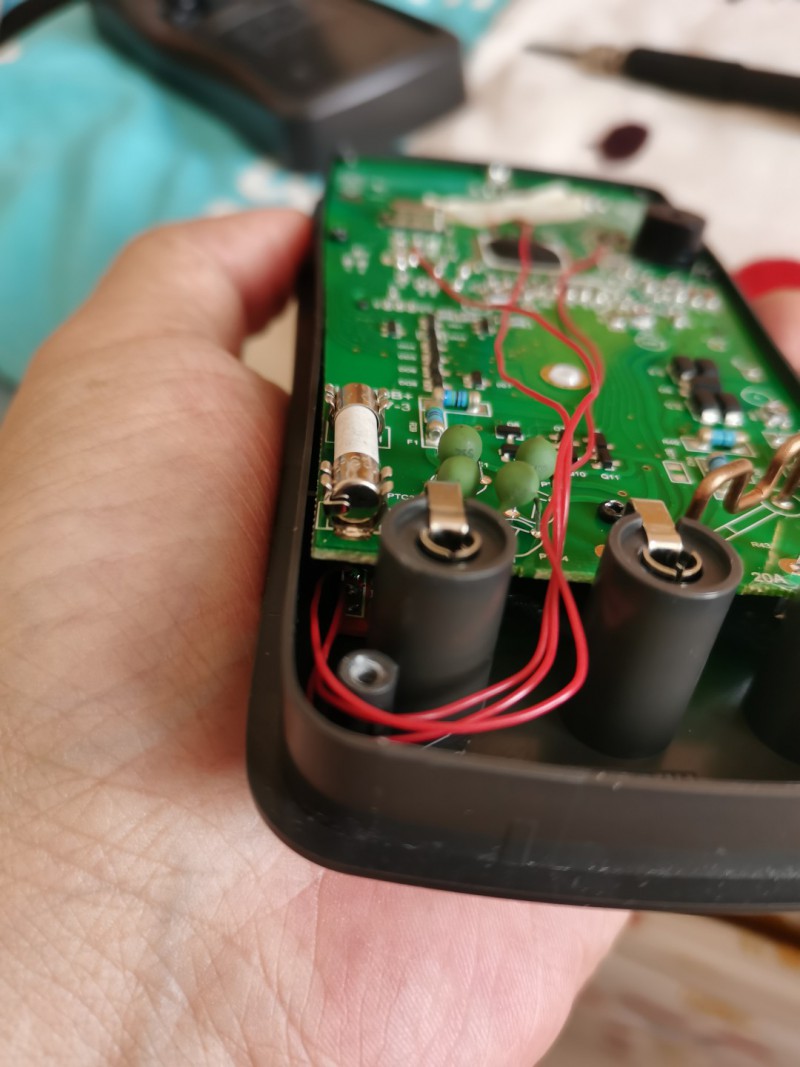

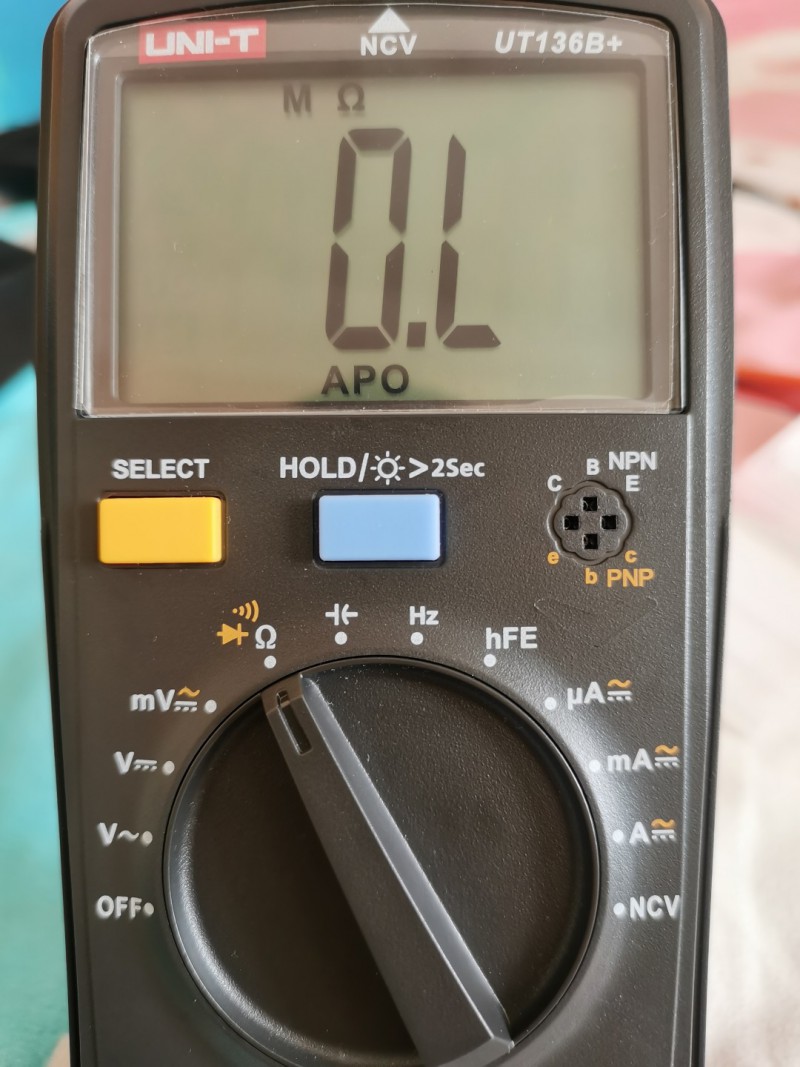

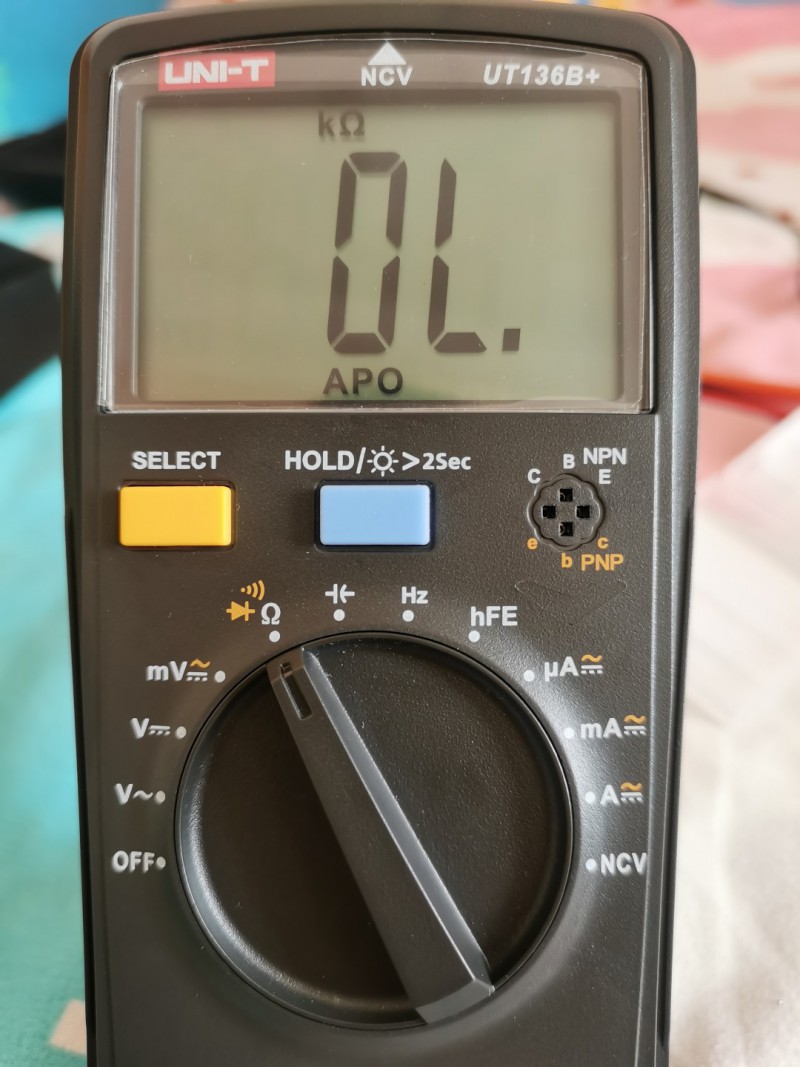

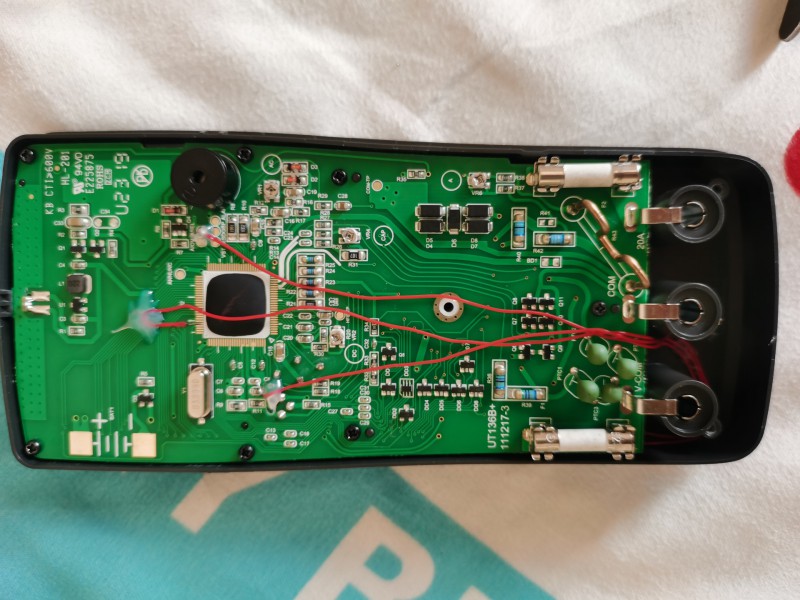

看了老张的帖子终于忍不住对136B+下手了,淘宝花了不到1块买了个触摸按键开干,芯片71脚接信号,没有放在HFE那里,太狭小触摸不灵敏,放在VΩ插口上方,唯一的毛病就是不经意手握会感应到,量的时候需要注意下屏幕,在线测量274贴片电阻自动挡数值127KΩ,有了手动量程后可以在MΩ档准确测量
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

发表回复

评论列表(7)

hymyfzgs 数字大师 2023-8-13 13:47:36
谢谢分享,学习了。
2023-8-13 13:47:36 回复
wgh1027 数字大神 2023-8-13 16:11:34
谢谢分享
2023-8-13 16:11:34 回复
wgh1027 数字大神 2023-8-13 16:14:11
话说那个黄色键不是设置量程的吗?
2023-8-13 16:14:11 回复

点评

只能选择里面有的项目全部都是自动
2023-8-13 17:06
