自制万用表磁性后盖，适用于ZT1xx系列。

双十一没忍住，败了一个ZT109。
经过和工作表黄皮87相比较，精度差了点，但是不影响大局，
更不影响我对它的喜爱（小巧便携，可以靠颜值，精度也还可以了）。

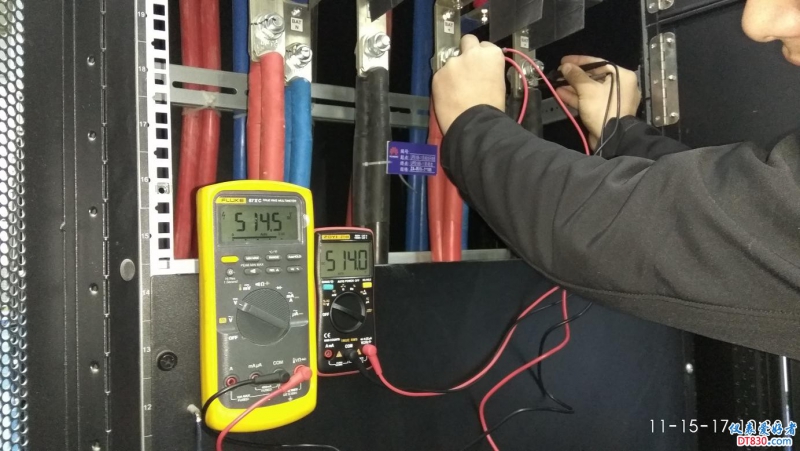

和FLUKE87同测一组电池的电压

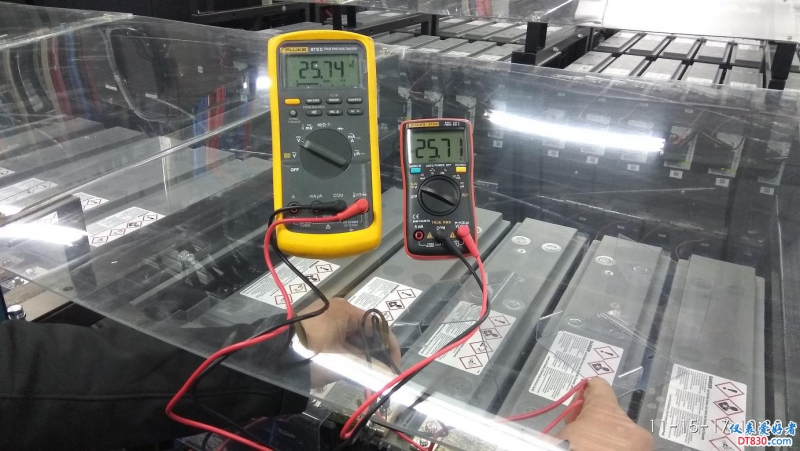

和FLUKE87同测电池组的电压

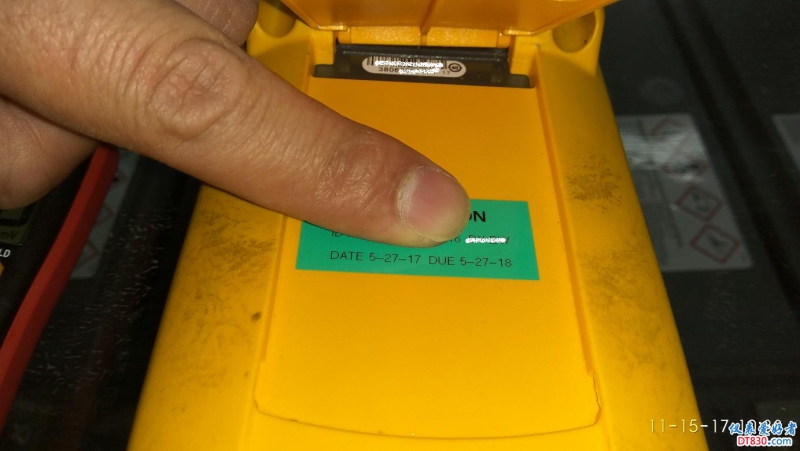

FLUKE87的校表记录


仪表功能全面，体积小巧玲珑，让人爱不释手。
唯一的不足是小表太轻了（塑料感太强，建议后期能改进），
测试时不好固定，如果能有个磁性挂件就好了。

没法固定磁性挂件，做个磁性后盖也不错嘛。

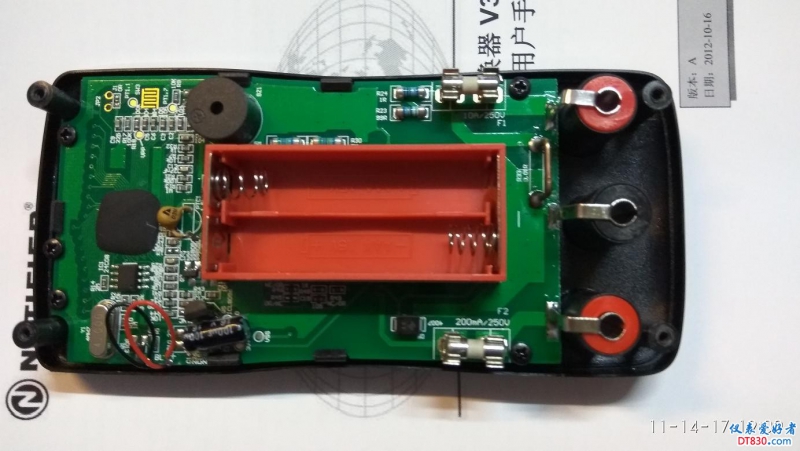

打开后盖，仔细研究里面的空间，感觉上部可以放下两块 18*18*5的方形钕铁硼磁铁。
买来磁铁后，用哥俩好胶水均匀涂抹，将两块磁铁并排粘好，注意下部不要太靠近电池盖转轴，
避免电池盖无法扣上。等胶水干后，在磁铁贴上一层胶带作绝缘就OK了。

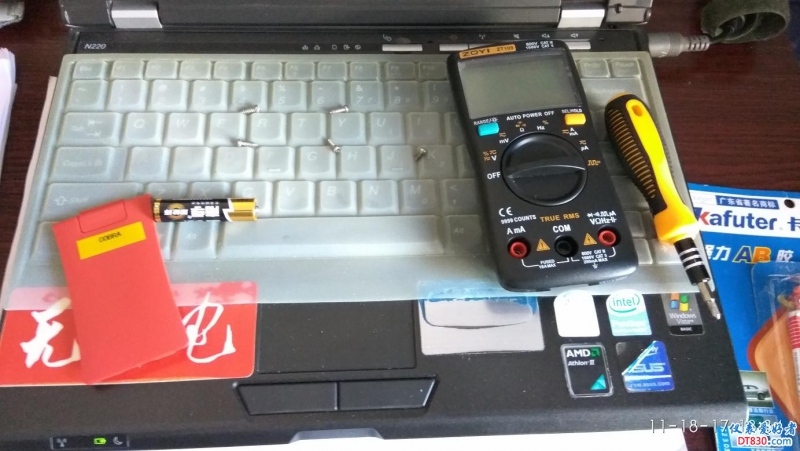

打开后盖，按螺丝位置摆放好。


磁铁的尺寸

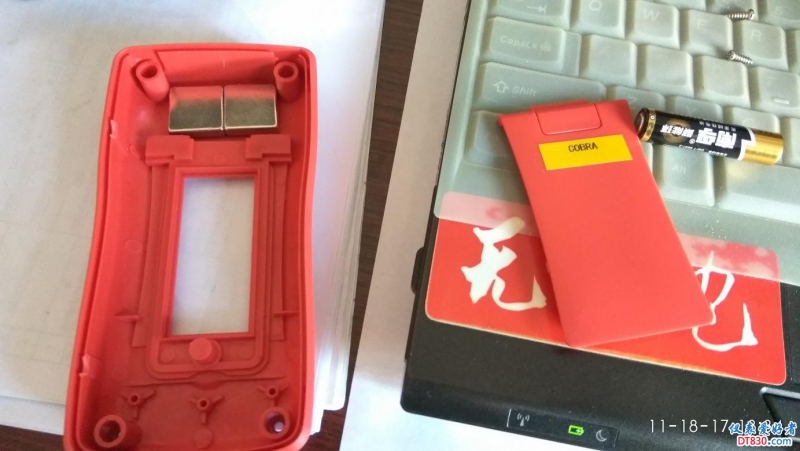

试放一下，空间还比较合适。

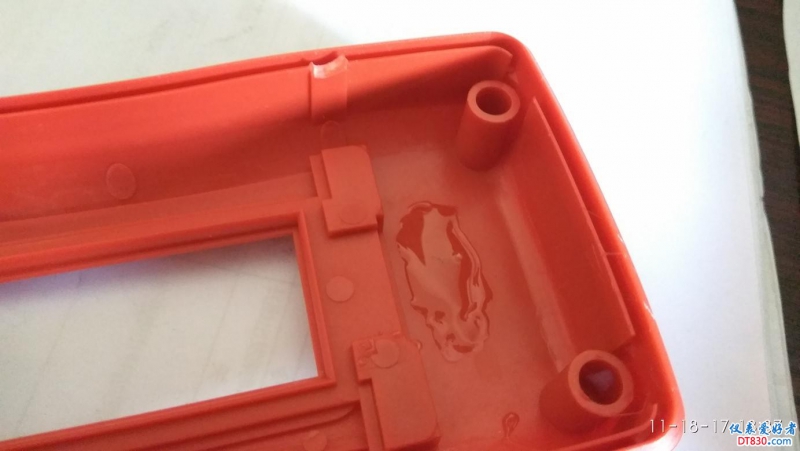

均匀涂抹好胶水

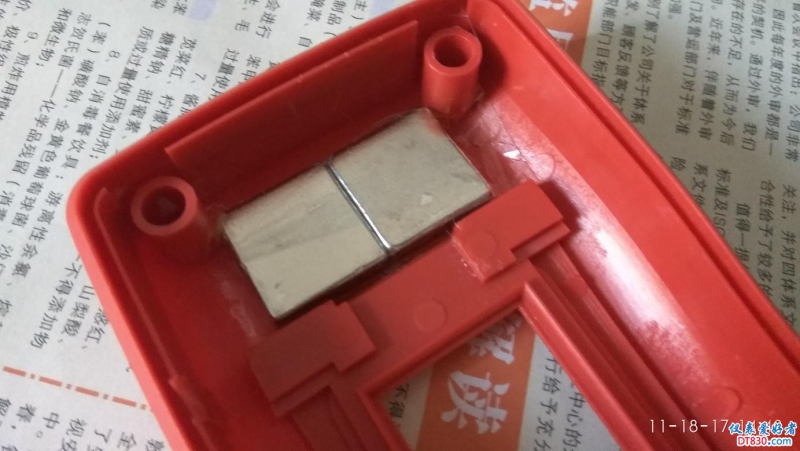

注意磁铁下部要预留一部分电池盖板挂钩的空间

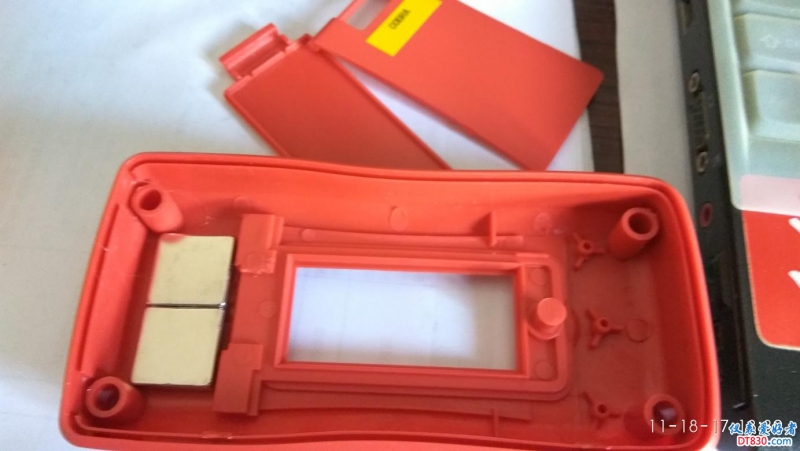

磁铁位置（是不是接上地线，还能兼做屏蔽层？）

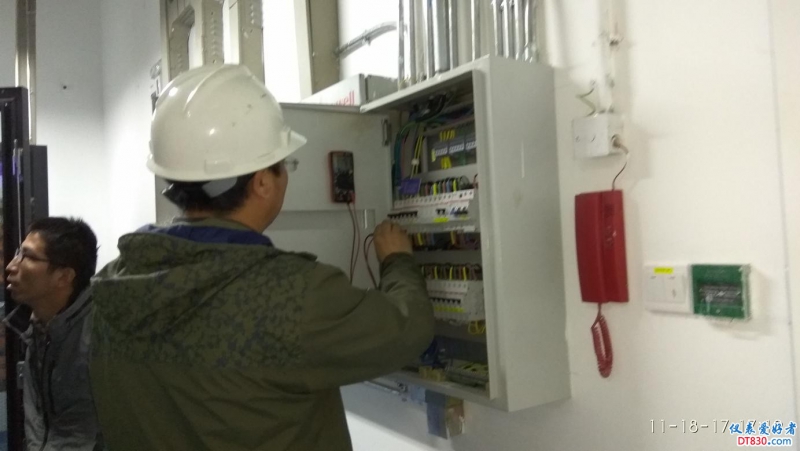

拍几张工作照看看效果，是不是方便多了。


测试下电压。

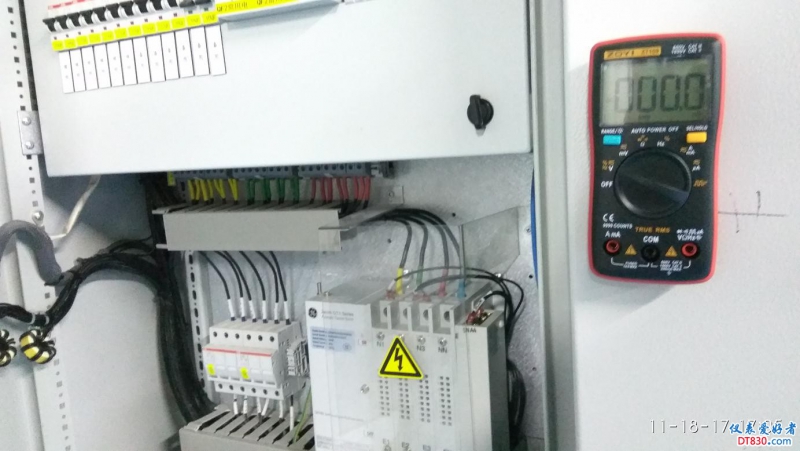

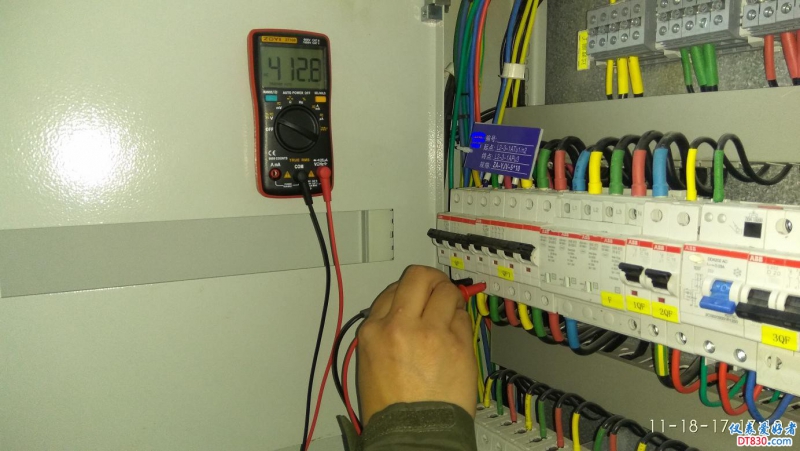

直接粘在配电箱上，工作顺手了很多



有兴趣的可以试一下。

你这磁铁是是不是应该贴个绝缘胶布什么？

nyxfk 发表于 2017-11-18 21:44
你这磁铁是是不是应该贴个绝缘胶布什么？

上面贴了一层宽透明胶带，避免脱落短路印版裸露焊点。

這個創意很好。但是這個磁性會影響儀表運作嗎?

创意不错，强磁会不会影响精度？

創意很好，同问影响表的各档测量吗，最好权威人士解释，

好办法，既增加了表重量，又实现了磁吸，一举两得

我经常和指针表一起用，这个方法肯定不行。

这样会影响电气性能的吧？  虽然我不太懂 比如NCV 啥啊，还有直流钳形表不会影响到么

对被测对象的影响考虑到没有，如果是电磁敏感元件或环境呢。

今天双12了，看看大家。

cobra 发表于 2017-12-12 13:54
今天双12了，看看大家。

看看大家都抢了什么？如实登记。

有创意，但是会不会影响精度

没有说会不会影响精度，自己实验吧。
