拼装了一个交流MP3

  门市从去年开始对外广播，每天，在不讨人嫌的时段，例行广播，最初，信号源是手机，这玩意带劲，本身有功放，加上音响的功率接续，随便开一点声音就感觉很饱满，就是经常有电话的时候或者短信，定时闹铃的声音比较尴尬，后来，使用2015年买的山水MP5，因为是运放推动，声音小了不少，显得声音干瘪，有的声音本身就小的歌，甚至开到0DB都没什么效果，
    后来，使用了一块比火柴盒大一些的一块MP3板子，记不清是从湖北还是安徽的老朋友（很可能是ZHZ963那里来的）手里倒腾来的了，好像一起要的还有一块2025的功放板（那块板子修过，有帖子，就是2025出厂就按反了，不出声的那个文章）这个MP3板子很简洁，就2个按键，一个USB，一个SD口，再就是一个指示灯，通电就放，俩按键就是节目加减，插口也简单，一个2P的12V电源口，一个3P的LGR立体声线路输出口，这个也是运放输出，
    考虑到手机的尴尬，和MP5的危险性（那是新的啊，成天这么摆着，磨损，脏污，或者不在屋的时候被人顺手牵羊等等）最终还是采用这个MP3板子，因为它不挑歌，只要是MP3就能放，每天用一个从监控电源上分出来的12V插头给它插上，开启组合音响，就开放了，声音效果还不错，-14DB已经够吵自己的了。某些D曲开到-22db都心烦。
    搬家了，重新布置后，它还是跟那个门头按的劣质监控头共同使用12V供电，每天需要的时候插上，不需要的时候拔掉，随着时间推移，感觉越来越麻烦，而且，那个竖着的窄体12V的电源一旦插在插排上，如果是现在流行的双排插排，倒是只占用一个位置，可是，组合音响那里的插座是那种十多年前的黑白塑料或者电木的直板插座，尽管底部还有一个插座位置，但是，一个组合的插头插上，再加上这个电源（一个就占用一个的孔位，还堵住了剩下的几个孔位，导致该插座利用率太低，这个插座的用电户太多，比如，现在因为没什么生意，监控已经不开了，但是，至少3个监控摄像头是通过一个插排供电的，有220V的2个，和12V的一个，这一路电想插的时候，却没地方了，郁闷不？还有，前不久，打算把白蓝两色灯带以及串灯的驱动盒挂上，没事闪去呗，天黑前开一会，也许能招揽点人气，玻璃上全是水珠（也许是油污？反正前几天下雨，可能是雾气，想用胶带粘在玻璃上根本不可能，最终没法子，只好固定在货架子的一对直角边上了，正好取这个插座的电，何况，门头的那个摄像头的12V也得从这取电，所以，基本上这个插座都被规划出去了，没富裕了。
    前不久，还使用了一个监控专用的防水吊盒电源，改造了一下，成为两路三线输出，其中一路不受控（给门头摄像头）另外两路使用开关控制，给两个12V的摄像头供电（需要使用监控的时候）另外两个220V的单独使用220V的那个插座避免了一个摄像头一个电源的浪费，这样，从盒式的插头电源，变成了使用线插头的电源，不浪费插排的有效空间了，尽可能多的插设备了。

一番技改，省出来很多空间，但是，这个MP3板子却处境尴尬，因为，本身就是裸板子使用，不安全，再者，经常插拔12V的插座（那个插座就是板子上的2P插件上出来的比无绳电话的3.6V镍氢电池组还细的那种插件和细线，都不到1寸长，去年在牛左那边已经断过一次了，再这么用下去，还得断，看来，得想个一劳永逸的法子。给它做个壳子，但是，做了壳子，不还得找电源吗？换汤不换药，思来想去，不但要换汤，而且得换药，干脆，把电源和播放器板子做在一起。做就做得另类一点，

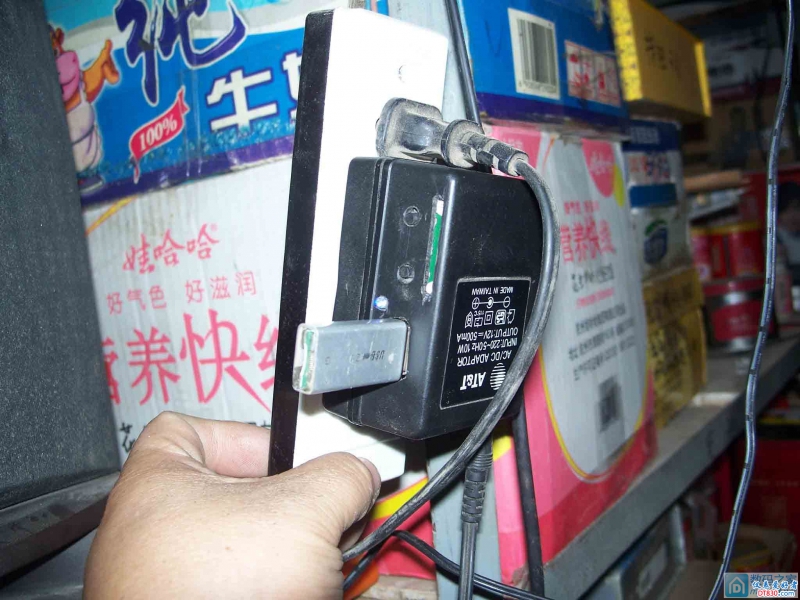

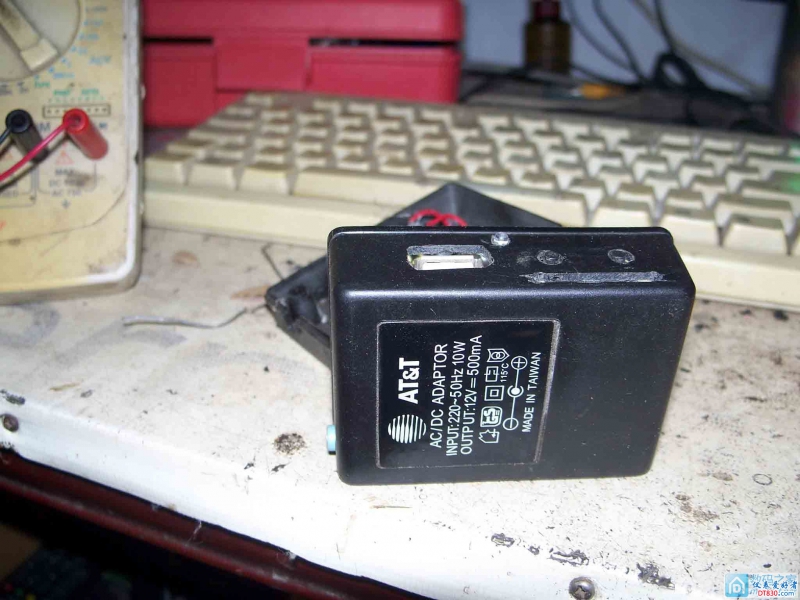

     笔画过来，笔画过去，找到个合适的壳子，这还是去年搞的那些通讯设备，仪器破烂等东西时，捡的一个12V的盒式插头电源，变压器烧了，壳子插头那边变形严重，后来经过努力，壳子变形处让我加热给压回去了，基本上还算完整，变压器早让我从网上送铁芯送出去了，就剩下个壳子了

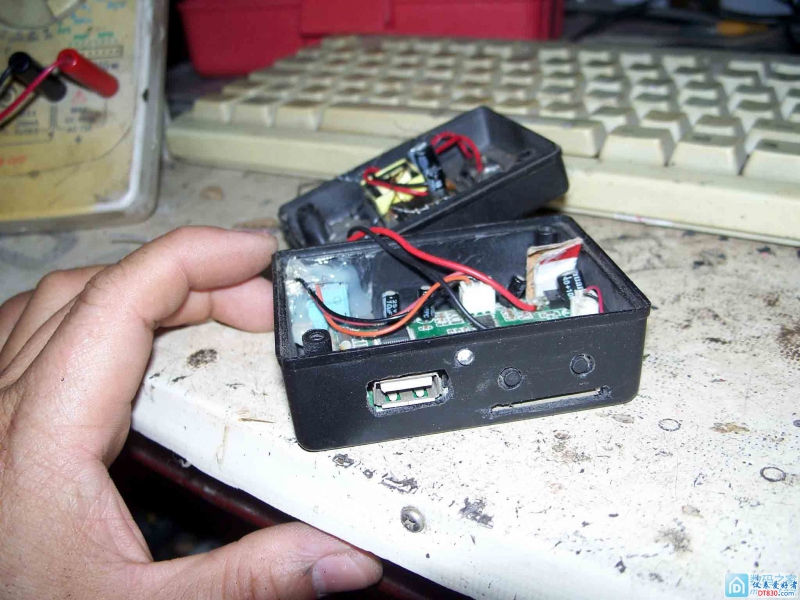

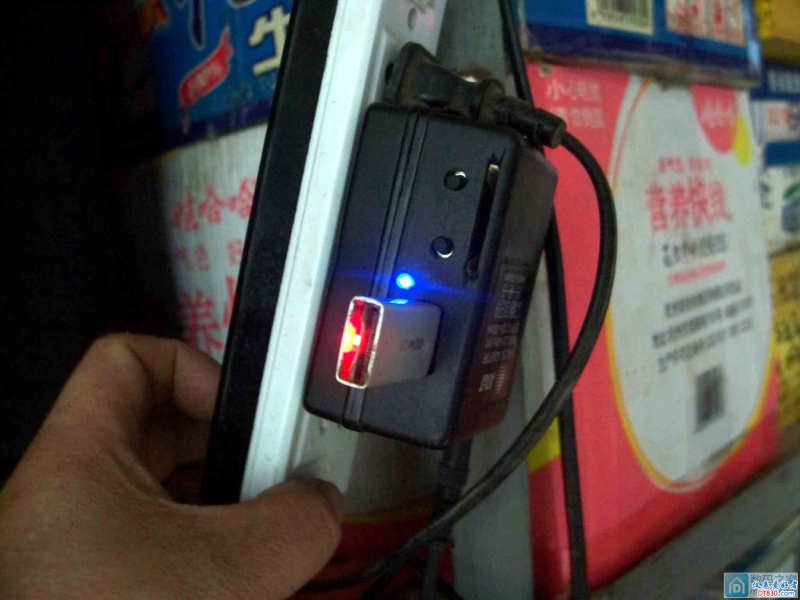

     将板子在壳子里笔划一下，还真行，就是2个螺丝柱子稍微碍事，用刮刀加锉刀修理一下，没事了，然后就是精确的蒙着打孔，先对付最突出的2个按钮，没想到蒙得挺准，开孔比按钮粗点有限，然后是蒙着开USB孔（全凭眼力，一只眼盯着板子在壳子里边的位置，一只眼盯着外部需要开孔的位置，然后，就是钻孔，钻了个“红八”然后，用高速12V的电钻将孔全部沟通，再锉修一下，虽然稍微开过头了，但是出USB口一点障碍都没有，顺带把指示灯的孔在USB斜上角也开了出来，那个蓝色指示灯很漂亮；至于那指示灯下边的遥控接收头，就算了，反正也没找到遥控器。就埋没了算了。
     最具风险的是开卡槽，还是得估计位置，使用12V电钻，带40MM锯片，手指头按着盒盖，离锯片还不到锯片的直径呢，一旦锯片被卡反弹，可能又会“很受伤，很受伤”，不过，这活总得干啊，连着两锯，间隔2MM，几乎是平行的，然后洞穿多余的连接，锉修一番，嘿，正好，尺寸合适。

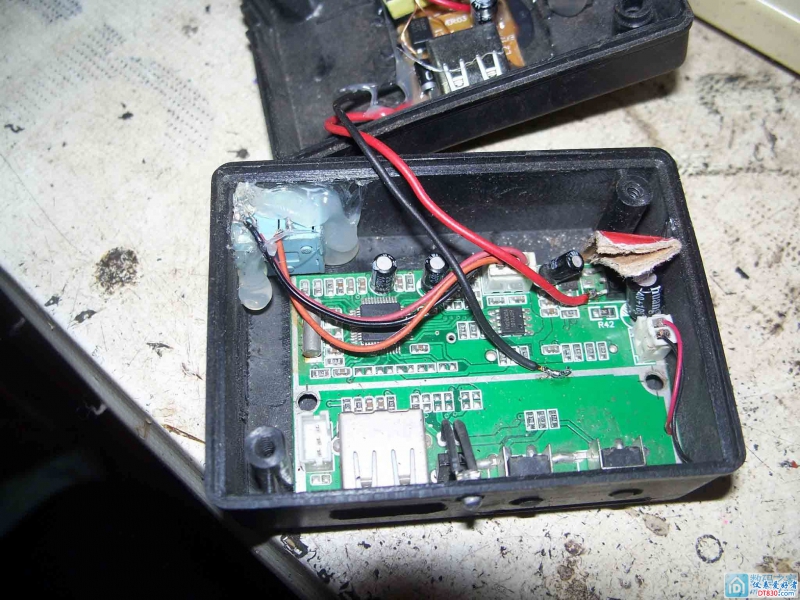

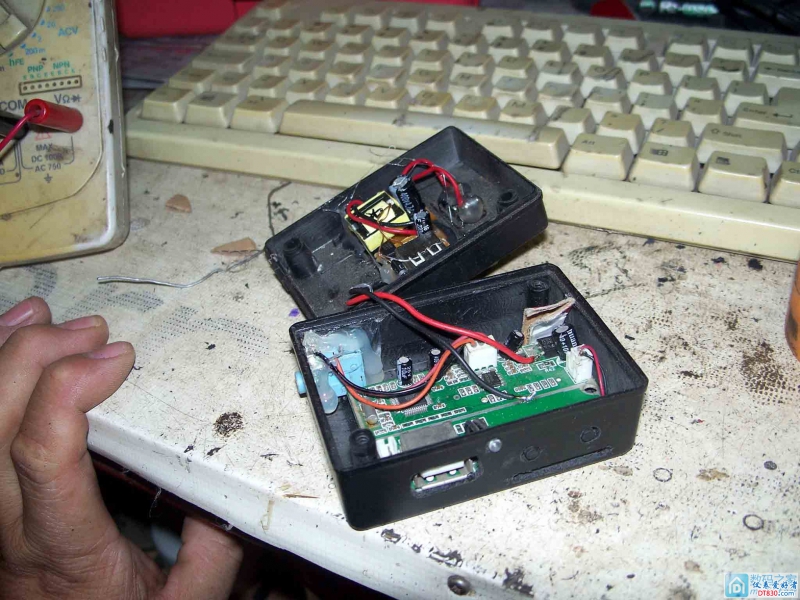

    板子入盒，是严丝合缝，真没想到，这次的活干得这么漂亮，剪掉原来的插头线，因为不打算用12V，毕竟12V的电源，在这盒子里放不下，从7805的贴片块的输出跟地，取红黑线焊接在这两个位置，而在壳子的一个底部位置开孔按一个立体声插座，所有的板子和插座都用热熔胶固定，电烙铁辅助固定，考虑到这板子的耗电都在几十到一两百毫瓦级别，热几乎可以忽略。

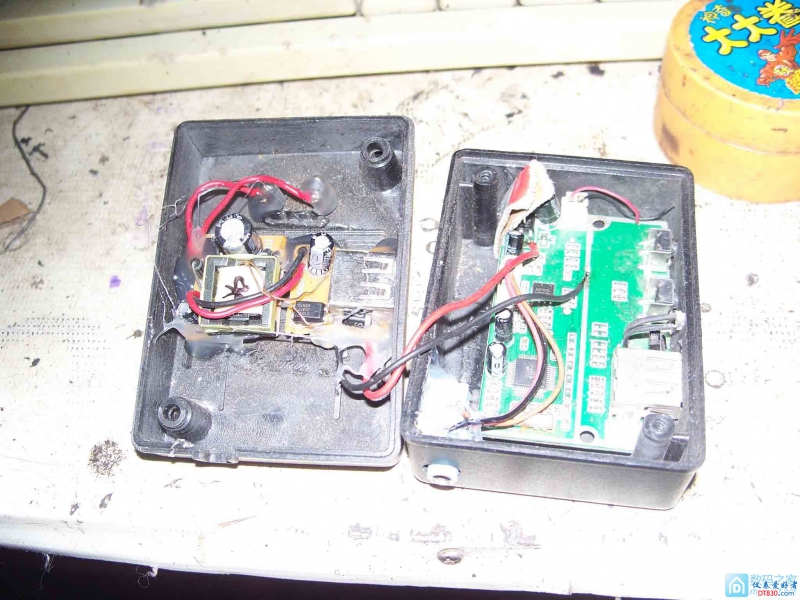

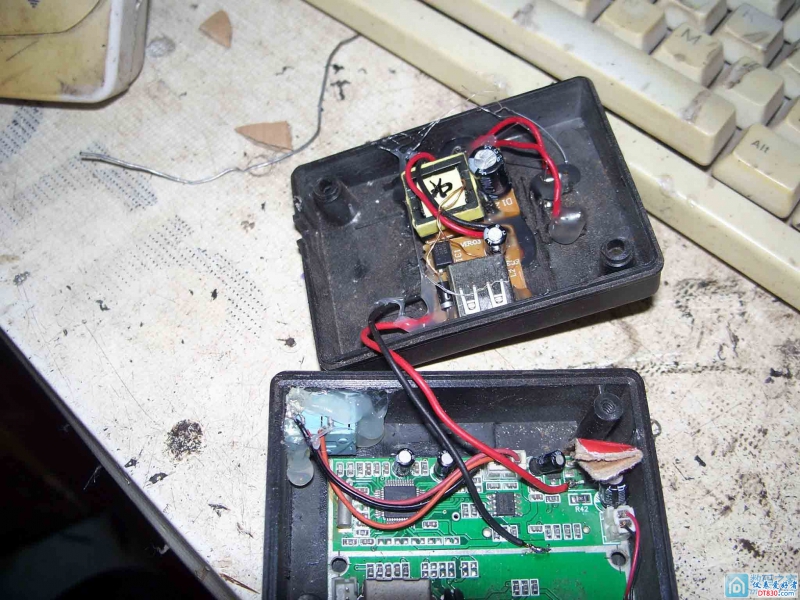

    电源用什么呢，5V的也不容易啊，开始打算用横流元，后来感觉不靠谱，那玩意辐射不小，怕引入干扰，翻来翻去，无意中找到3个从深圳安鑫手里搞到的分体的5Vusb充电器板子，是2块各2CM见方的小板子，通过铜线和细电线连接的，一块是高压部分，一块是输出部分，俩加一块也没多大，在盒子里随便放，就它了，

看见古董键盘和万用表，白色表晒晒呗。

勇闯沙滩 发表于 2018-1-19 15:16
看见古董键盘和万用表，白色表晒晒呗。

鸿昌的DT9205N，自动关机的，一般吧，主要是壳子太惨了，他们老撺掇我换表呢，唉，表咱有不少，只是太爱表，好表都收起来了，修这些活儿，拿好表真糟践了，尤其赶上借工具的，你说借给还是不借？坏了，你让赔还是不让？所以，一块表，如果不坏，基本上半辈子的事了

UFO3000 发表于 2018-1-19 18:16
鸿昌的DT9205N，自动关机的，一般吧，主要是壳子太惨了，他们老撺掇我换表呢，唉，表咱有不少，只是太爱 ...

前些天刚花了一星期零花钱20大洋买了块9205a的表，从此不用测个电阻用伏安法了（欧姆定律）哈哈

一体式的很美观哈哈，不过感觉有触电危险啊

236165 发表于 2018-2-5 20:43
前些天刚花了一星期零花钱20大洋买了块9205a的表，从此不用测个电阻用伏安法了（欧姆定律）哈哈 ...

总算也是有表一族了哈哈哈

236165 发表于 2018-2-5 20:46
一体式的很美观哈哈，不过感觉有触电危险啊

没事，我好歹还垫块纸片呢，人家做那糖块一样的充电头，俩线路板元件顶部对顶部，就靠空气，人家都不怕死，咱有何惧哉？？

UFO3000 发表于 2018-1-19 18:16
鸿昌的DT9205N，自动关机的，一般吧，主要是壳子太惨了，他们老撺掇我换表呢，唉，表咱有不少，只是太爱 ...

这个表赶紧收起来，换福禄克

UFO3000 发表于 2018-2-7 13:12
总算也是有表一族了哈哈哈

嗯，是啊。之前自从25块的dt830屏坏了之后一直用欧姆定律直到现在

5448 发表于 2018-2-7 13:48
这个表赶紧收起来，换福禄克

靠，那年，一个三四十岁的壮男，敲开我们家平房的大门，跨着一辆崭新的凤凰绿28加重车子，来跟我们家求施舍，你说，给不给呢，你见过骑着新车子要饭的吗？

236165 发表于 2018-2-8 00:03
嗯，是啊。之前自从25块的dt830屏坏了之后一直用欧姆定律直到现在

早说啊，你们前老乡，湖北的ZHZ963手里有的是好坏都有的830表，好的也就3￥吧，坏的1￥，表笔5毛，我们这新830也就15
