给UT890C+加个开关

此贴早在数码发过了，刚来此地，没有准备新东西，其实这几天刚修复好一台屡坏Y板IGBT管的等离子3D51C2000，
结果是一张照片都没有拍。第一次接触等离子电视，原来比液晶太、太、太难修了，共损失了俺10多支IGBT管，但也得到了很多经验、、、、、

正题：

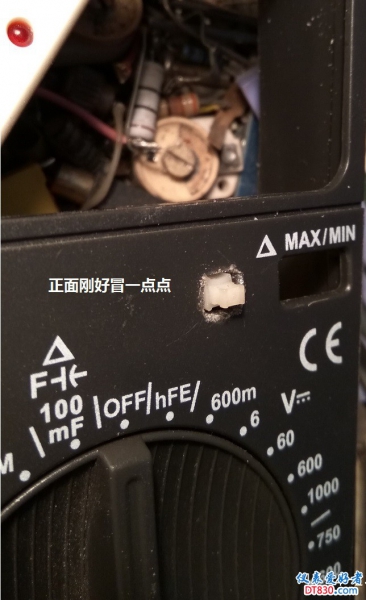

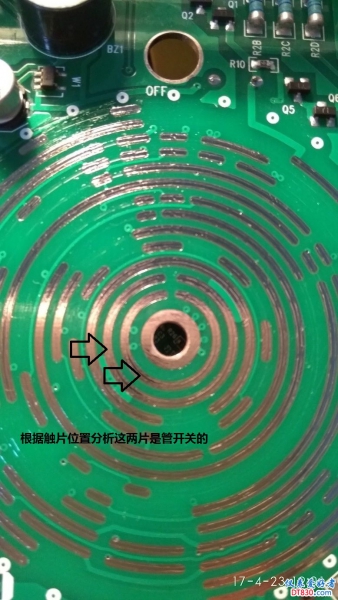

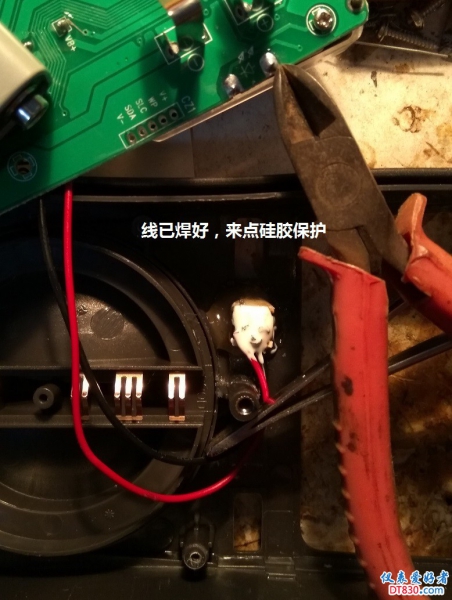

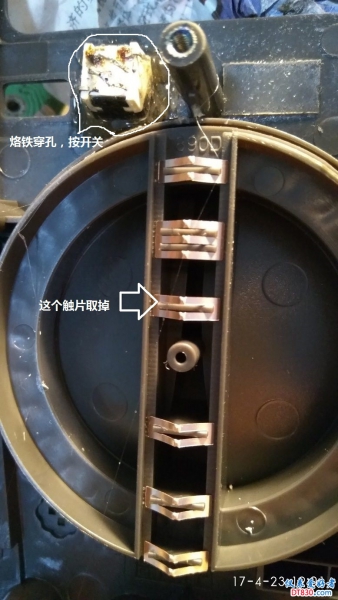

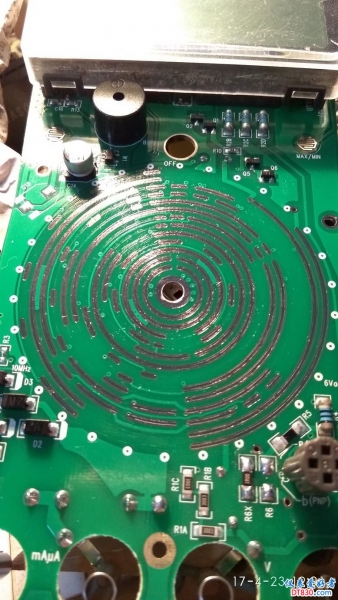

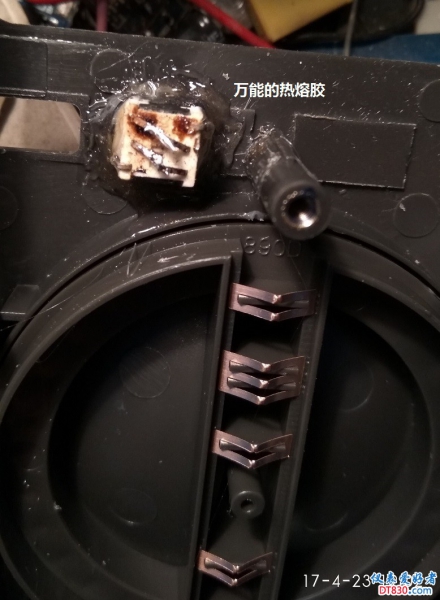

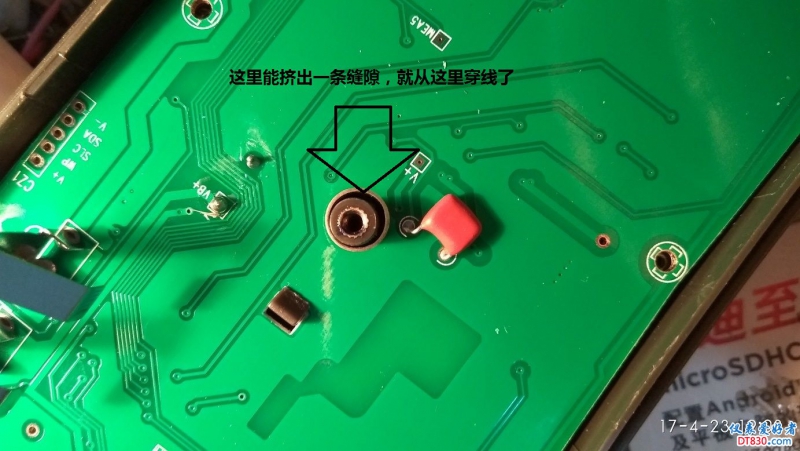

UT890C+没有点按开关，只有拨盘开关，每次使用完要啪啪啪地转一阵才能关机，且对旋转触点的磨损加大很多，今天突然找到了一个自锁的小开关，
于是马上动工。



第一次发帖，试试这样摆放图片看方便不

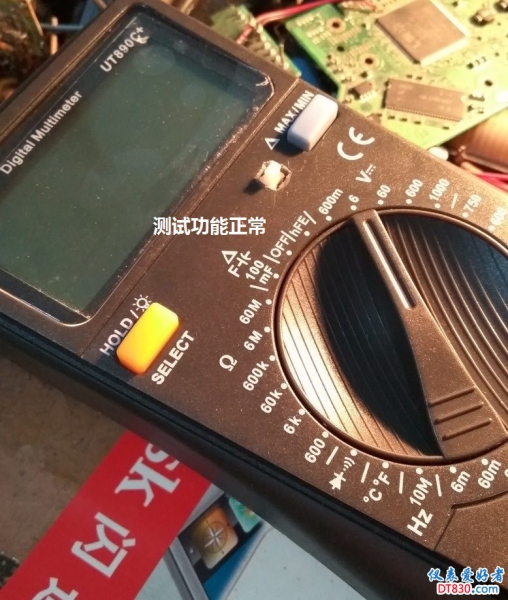

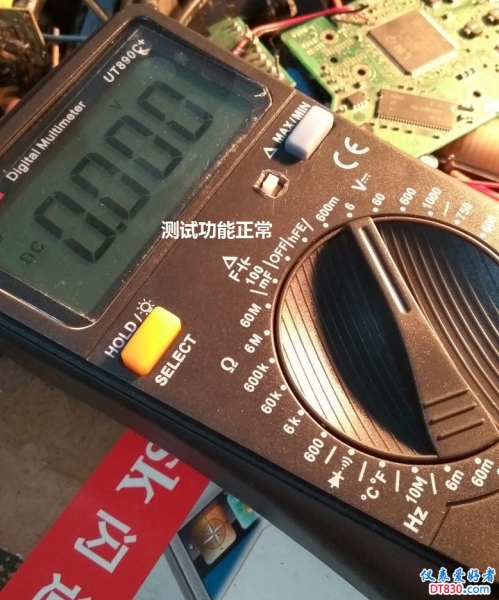

好了，收工。这个没有技术含量，谢谢。

是个思路不错

但这个方案的表，就让它自己关机和刀位关机差1uA以内，

加开关减少磨损延寿

感觉工程量挺大从电池端动手是不是更简单点？

散淡021 发表于 2018-1-26 13:26
是个思路不错

但这个方案的表，就让它自己关机和刀位关机差1uA以内，

主要不是为了省电。
这个设备没有一个方便的物理开关，心里那道坎过不去

xiaohu 发表于 2018-1-26 22:37
感觉工程量挺大从电池端动手是不是更简单点？

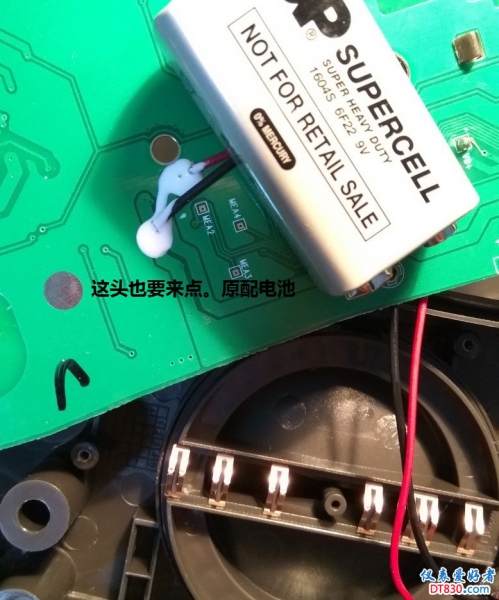

这个表的电池触片是直接焊到电路板上的，这样不会破坏电路板。

哈哈，好思路，问题是这类表拨档归不归位意义不带，待机模式也就1uA多，差的电池漏电流都有这个数。

没个开关，总归麻烦，机械磨损，影响寿命和准确度（PCB表面会留下金属印痕，可能存在漏电）

动机很好，但我也想知道，自动关机和人为关机到底有多大区别

电池活得久了

散淡021 发表于 2018-1-26 13:26
是个思路不错

但这个方案的表，就让它自己关机和刀位关机差1uA以内，

修复开机自动微弱蜂鸣声加了电容（不清楚是否影响自动关机电流）之后，自动关机电流7uA左右，off挡测不出电流。

fengfeizi 发表于 2018-1-27 13:26
哈哈，好思路，问题是这类表拨档归不归位意义不带，待机模式也就1uA多，差的电池漏电流都有这个数。 ...

自动关机实测7uA

ghj 发表于 2022-7-17 10:34
修复开机自动微弱蜂鸣声加了电容（不清楚是否影响自动关机电流）之后，自动关机电流7uA左右，off挡测不出 ...

不错

感覺在電池的線上加個開關比較簡單 ..

佩服佩服，舍得开口
