帮忙会会诊老华谊m3800老表故障

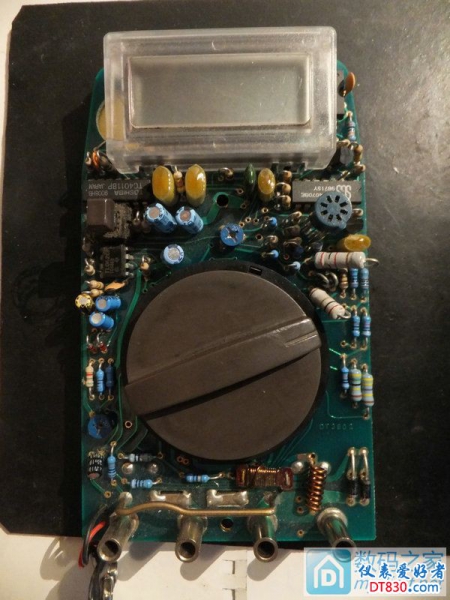

各位大师帮忙分析一下，有块很老很老的表，华谊m3800，um7106，因为使用测量速度挺快，有VC980+表但速度太慢，M3800也没有舍得扔，一直当炮灰表使用中，出现这样的问题；1、电阻档 20M挡打开后 显示1.68M，其他挡显示-1倒是没有问题，就是短接表笔不为零，有一个较大的读数，200欧挡显示10几欧；
2、电压档 每个档位都不能超过50%量程，即2V档不能量超过1V的电压，否则溢出显示-1，而且各档线性非常不好，同一档位不变的情况下，测小电压和VC980差不多，电压再高点就差得多了，分压电阻测量却没有什么问题？
谢谢

换积分电容试试。

wgh1027 发表于 2018-4-30 17:49
换积分电容试试。

谢谢，现在在外边，回家后试试

电阻档保护三极管9013击穿或漏电

ljs_0437 发表于 2018-4-30 20:38
电阻档保护三极管9013击穿或漏电

三极管9013以前测过看着没有问题。

xyh2011 发表于 2018-4-30 20:51
三极管9013以前测过看着没有问题。上传了一张m3900的电路图，据说一样。

Q1  C11  查下这两个

Q1  9013查过，C11没有查，今天值班，明天回家一起再查，谢谢

楼主的表修好了吗？？

湖北诚信维修 发表于 2018-5-1 15:16
楼主的表修好了吗？？

没有，今天有事没有顾得修。

wgh1027 发表于 2018-4-30 17:49
换积分电容试试。

27脚积分电容查着没事，不漏电，容量也不小，不知测法对不对？

ljs_0437 发表于 2018-4-30 21:11
Q1  C11  查下这两个

Q1和C11都不漏电，看图纸这俩原件在电压档和电流档被短接的，应该和他俩关系不大。。

还有29脚的电容测了没有？测电容容量可用数字表，测电容漏电要用指针表10K档。

wgh1027 发表于 2018-5-1 20:07
还有29脚的电容测了没有？测电容容量可用数字表，测电容漏电要用指针表10K档。 ...

29脚和27脚电容今天又测了一下，用63表测的，没有漏电，此表27脚电容用的是104k，29脚电容用的是103k看着和图纸上差的较多，不知有没有关系？此表现在线性不好，如20V挡不变的情况下测1.30V的镍氢电池，调VR1到和980相近读数，但是再量4.1V的锂电池，就显示5V多了，电压再高，正误差就越大，看着也像积分电容的原因。

换个新的9V电池试试，首先保证供电正常。

此表27脚电容用的是104k，29脚电容用的是103k？差的太离谱了吧。

wgsd 发表于 2018-5-6 08:12
换个新的9V电池试试，首先保证供电正常。

电池电压没有问题，9.5V，本表工作电流也不大2.5ma

wgh1027 发表于 2018-5-6 10:24
此表27脚电容用的是104k，29脚电容用的是103k？差的太离谱了吧。

拆下来就是这么大，而且容量也没有问题，回头找几个224的试试。

xyh2011 发表于 2018-5-6 15:33
电池电压没有问题，9.5V，本表工作电流也不大2.5ma

如果在测量时电压能保证9V（用另一表测电池），电池供电就没问题。
检查下7106功能是否正常：1, 31脚接30脚，看是否显示零。2， 31脚接36脚，看是否100.0，正负0.1。3, 37脚接1脚，显示1888。4, 31脚接26脚，显示-1。

好多灰且很潮湿，先把板子洗干净，晒半天

亚历山大 发表于 2018-5-6 16:28
好多灰且很潮湿，先把板子洗干净，晒半天

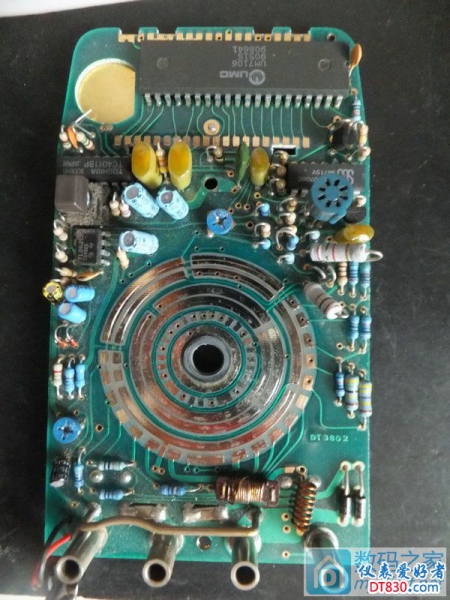

板子是借的数码的，我没有拍照，我的比较干净
