闲的，给众仪ZT-S1加触摸背照LED开关

发表于：2018-8-1 15:29:48 5223
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 三位半
型号或关键字: ZT-S1

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
手机拍摄加手机处理，所以视频是竖屏，网站播放器不能竖屏播放我也没办法啊~
[psyoukuplayer]XMzc1NzcyMDQxNg==[/psyoukuplayer]



#万用表
收藏
送赞
分享

相关帖子

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（10）

chen131578 数字精灵G 2018-8-1 15:46:15
终于有DIY的了。
2018-8-1 15:46:15 回复
5free 数字大师F 2018-8-1 16:14:20
自带的背部LED不够亮
2018-8-1 16:14:20 回复
apple5050 数字探长D 2018-8-1 16:19:04
自带的不能单独控制，和屏幕背光一同亮起来。
2018-8-1 16:19:04 回复
sonj 楼主     数字斗士C 2018-8-1 16:29:54
apple5050 发表于 2018-8-1 16:19
自带的不能单独控制，和屏幕背光一同亮起来。

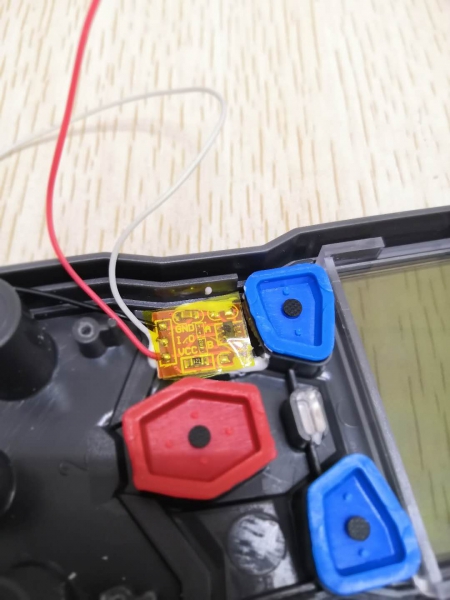

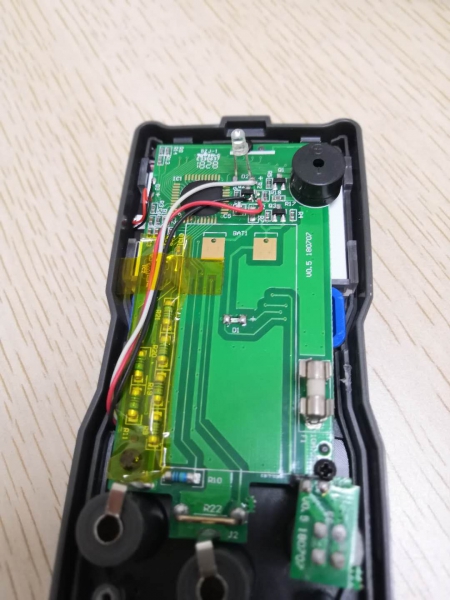

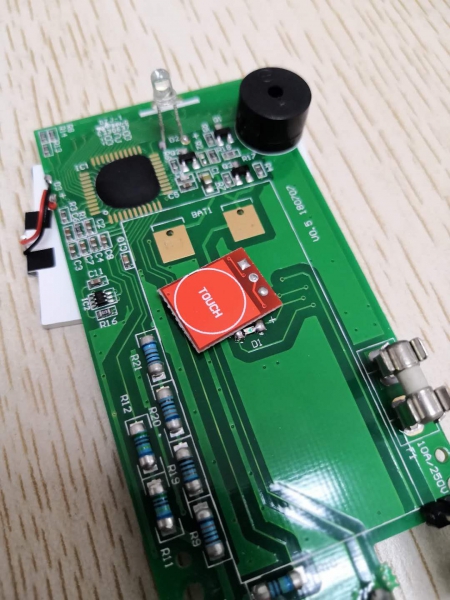

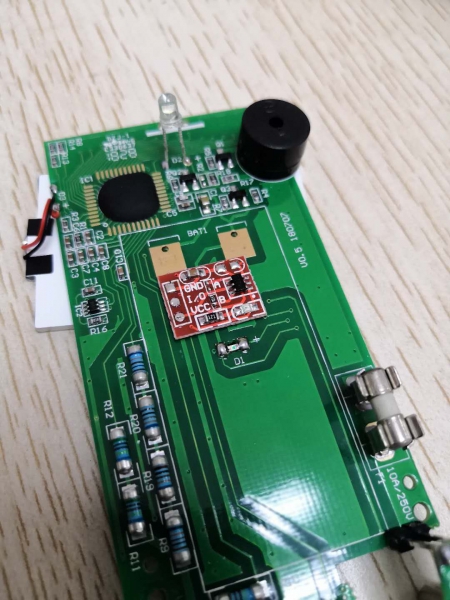

TTP223触摸模块的休眠电流只有1.2uA，所以直接接电源了，也没有加开关。输出20mA的驱动能力也完全够用，输出也没有加三极管扩流。
为了防止触控误操作，只有打开液晶背光后，背照LED才有效。
2018-8-1 16:29:54 回复
勇闯沙滩 数字大神J 2018-8-1 17:03:01
挺实用的，用心了。
2018-8-1 17:03:01 回复
老李爱维修 数字梦想家E 2018-8-1 18:12:26
这个功能实用。
2018-8-1 18:12:26 回复
apple5050 数字探长D 2018-8-1 19:48:07
sonj 发表于 2018-8-1 16:29
TTP223触摸模块的休眠电流只有1.2uA，所以直接接电源了，也没有加开关。输出20mA的驱动能力也完全够用， ...

我是这么想的，如果能单独控制的话，再把灯换亮一点的，就可以当手电筒了。
2018-8-1 19:48:07 回复
wgsd 数字大神J 2018-8-1 20:09:23
换灯珠，直接电池供电，当应急小小手电，不然和玩具一样。
2018-8-1 20:09:23 回复
絮尘倾恬 数字斗士C 2018-8-14 13:33:54
不错  触摸开关隔着塑料也能用啊。
电动螺丝刀好东西  关注很久了。
2018-8-14 13:33:54 回复
snowrose2000 数字精灵G 2018-8-14 13:41:03
还好我用的是笔记本，可以很方便的把电脑立起来看
2018-8-14 13:41:03 回复
