ZT-303 初步使用评论

暗的 LCD 显示是因为ZT-303使用 LCD 电压 (~3.5V) 与 MCU LCD驱动电压（3V）不匹配。 调整 EEPROM 参数以将 VLCD提升到 3.3V（MCU的最大输出）是最简单的方法但改善有限。如果需要更好的改进(更好的对比度和更大的可视角), 众仪需同时将LCD升级为质量较好及正确驱动电压的 HTN 或 STN 型 LCD。对于单芯片万用表产品，众仪应该有足够的成本空间使用更优质的元件来生成更高质量的产品。期待众仪尽快推出改进版本并加回温度测量功能.

怎么会想着加DC\DC来解决这个问题？加大耗电影响待机先不说，对测试数据干扰多大不知道。

honlee 发表于 2018-10-6 13:25

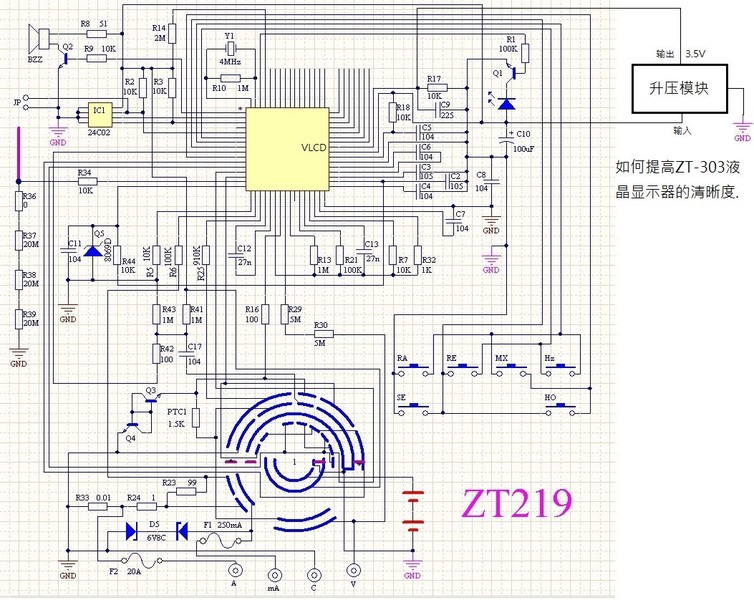

感谢其他用户上传ZT-219原理图。 参考并添加了升压模块的连接图用于改进ZT-303 LCD显示.

机内就有3.6V电压。还有4V，为何另加升压。

219能做到303的体积就更爱了

感谢 "wgsd" 提醒, VDDA是IC内部将VGG经稳压后输出的电压，相对于VSS约为3.6V。找到连接到 C2 (105) 的 VDDA 引脚。将跳线添加到 VLCD, 不再需要升压模块. VLCD 的电流消耗很低, 没发现它会影响 VDDA 引脚电压。

另一个问题是mV位在探头空接的情况非常不稳定。 如果有什么好的解决办法, 请让我知道。 谢谢

honlee 发表于 2018-10-15 16:40
感谢 "wgsd" 提醒, VDDA是IC内部将VGG经稳压后输出的电压，相对于VSS约为3.6V。找到连接到 C2 (105) 的 VDD ...

表的输入阻抗较高，感应电压不可避免，只要短路表笔能归零就是正常的，我的台表开路感应电压都能上到伏。

狮子王 发表于 2018-10-5 13:21
303大电流档布线还是没有修正，应该按下图设计才合理，不过303那段走线没有搪锡，估计A档温漂应该比219小些 ...

这种布线看上去很低级，分流器的四线接线法都不知道。

国产低价表的通病
