ZT-303 初步使用评论

发表于:2018-10-4 20:51:27 15750
万用表
主题类别: 评测(详细)
仪表品牌: 众仪(ZOYI)
显示方式: 四位半
型号或关键字: ZT-303

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
买了一个 ZT-303, 因为它的大小和重量较小。外观与 ZT-301 和 ZT-302 相同。它应该使用与 ZT-219 完全相同的芯片组解决方案, 但缺少温度测量, 最大电流为10A 而不是 ZT-219的20A.
与Fluke 87V 相比, ZT-303 在电压和电流测量上有相对较高的偏差。但ZT-303 测量电容比较稳定的读数, 特别是对小电容值的测量。
最关键的问题是 LCD 很暗 (不确定我的ZT-303有问题!). 只能从仪表的下方向上看到清晰的显示, LCD角度严重移向6点方向。测量的 VLCD 电压 (R17 连接到 MCU 位置), 只有 3V。理论上, 修改 EEPROM设定数据可以将 VLCD 输出电压改变为3.3V。 然而, 发现最好的显示应该使用 VLCD 在3.5V。 因此, 我最后添加了一个DC/DC升电压电路以提供3.5V 到 VLCD 脚加,  现在 LCD 显示角度变得可以接受。
以下程序自动插入未在内容中添加的图片或附件

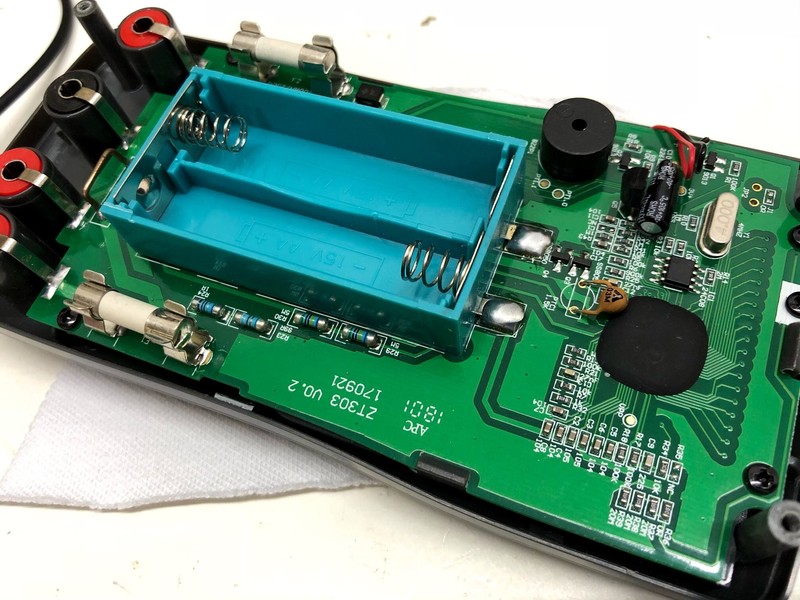

内结构比 ZT-219 简单

内结构比 ZT-219 简单

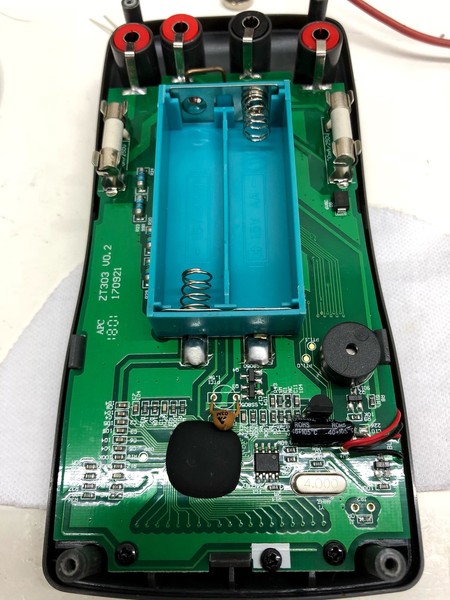

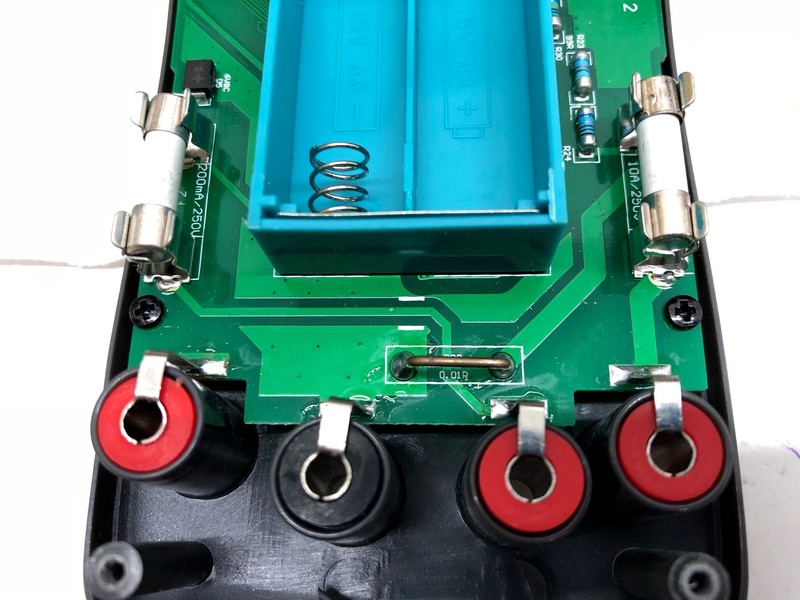

ZT-303 支持最大10A

ZT-303 支持最大10A

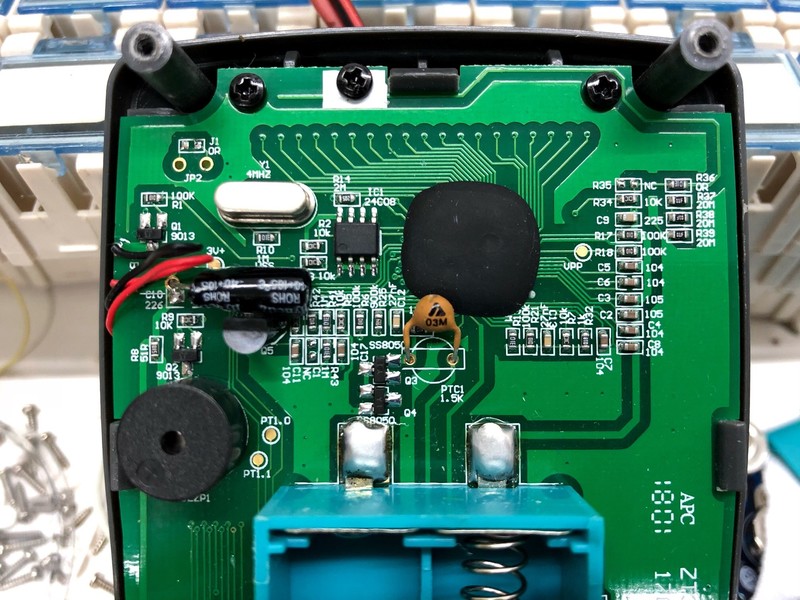

与 ZT-219 相同的芯片组解决方案

与 ZT-219 相同的芯片组解决方案
收藏
送赞
分享

评分

参与人数 1 +5 金钱 +5 仪表币 +5 收起 理由
43545 + 5 + 5 + 5 赞一个!

查看全部评分总评分 :  +5 金钱 +5 仪表币 +5

发表回复

评论列表(28)

不羁的风yb 数字精灵 2018-10-5 00:38:29
这个表是四位半?在网上看的好像直流电压精度是0.5%,不知为何?
2018-10-5 00:38:29 回复
勇闯沙滩 数字大神 2018-10-5 06:28:12
【添加了一个DC/DC升电压电路】和【LCD 显示角度改后的效果】让我们看看具体的做法,学习学习。
2018-10-5 06:28:12 回复
yangsen 数字大师 2018-10-5 08:34:41
手头一台219一台109,觉得用的还是挺好。
2018-10-5 08:34:41 回复
勇闯沙滩 数字大神 2018-10-5 11:39:17
yangsen 发表于 2018-10-5 08:34
手头一台219一台109,觉得用的还是挺好。

219经过7个多月的使用,在精度等方面上确实是好用的表,外国人都在外网上发测评。
2018-10-5 11:39:17 回复
狮子王 数字梦想家 2018-10-5 13:21:16

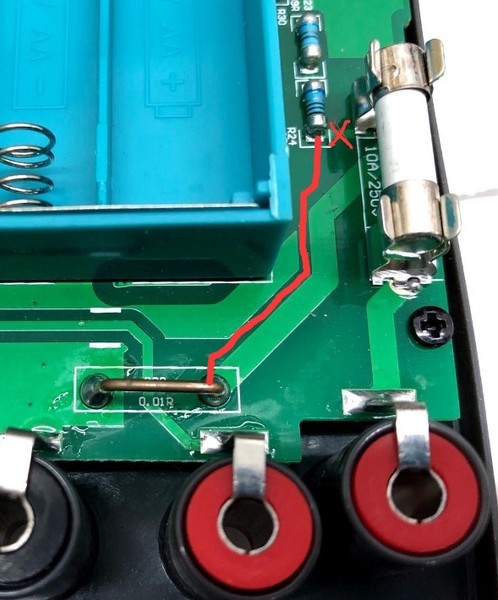

303大电流档布线还是没有修正,应该按下图设计才合理,不过303那段走线没有搪锡,估计A档温漂应该比219小些。


2018-10-5 13:21:16 回复
honlee 楼主     数字梦想家 2018-10-5 22:44:06
附上多一些照片供您参考:

ZT-303和ZT-219规格可以从zotek网站找到 (dt830网站不允许我发布链接)。
ZT-219具有较小的公差。 但是不要完全相信列出的所有参数!


2018-10-5 22:44:06 回复
honlee 楼主     数字梦想家 2018-10-5 22:49:26
附上多一些照片供您参考:

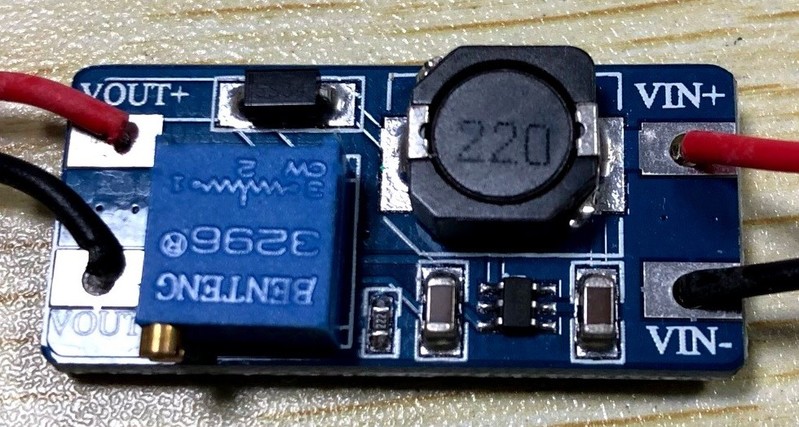

升压模块

升压模块

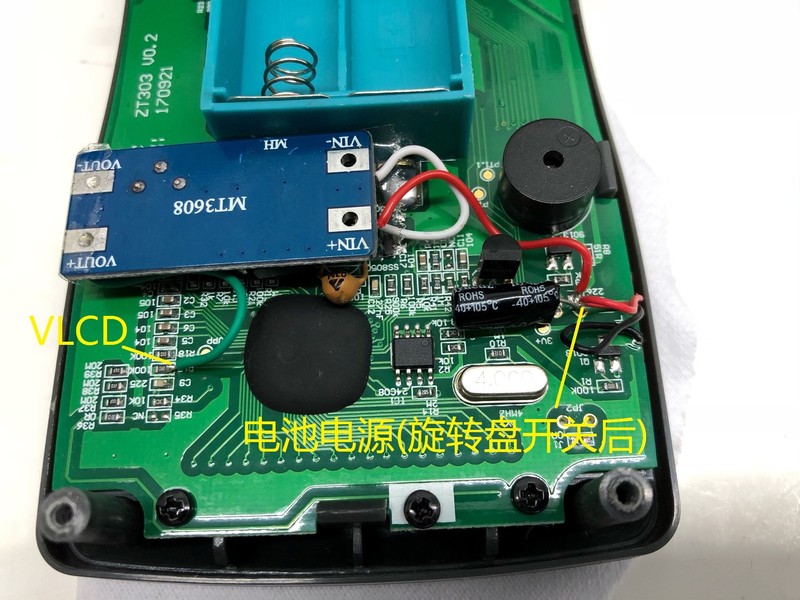

如何连接

如何连接

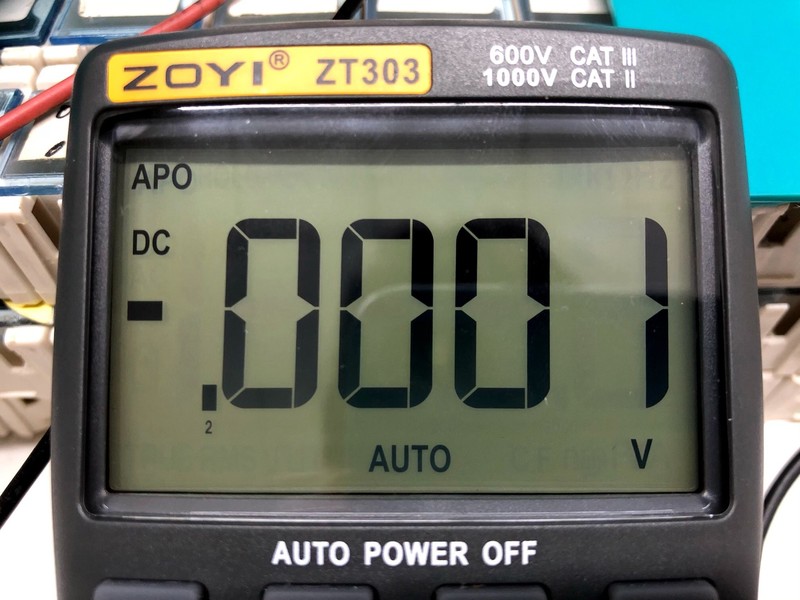

修改之前 VLCD = 3V

修改之前 VLCD = 3V

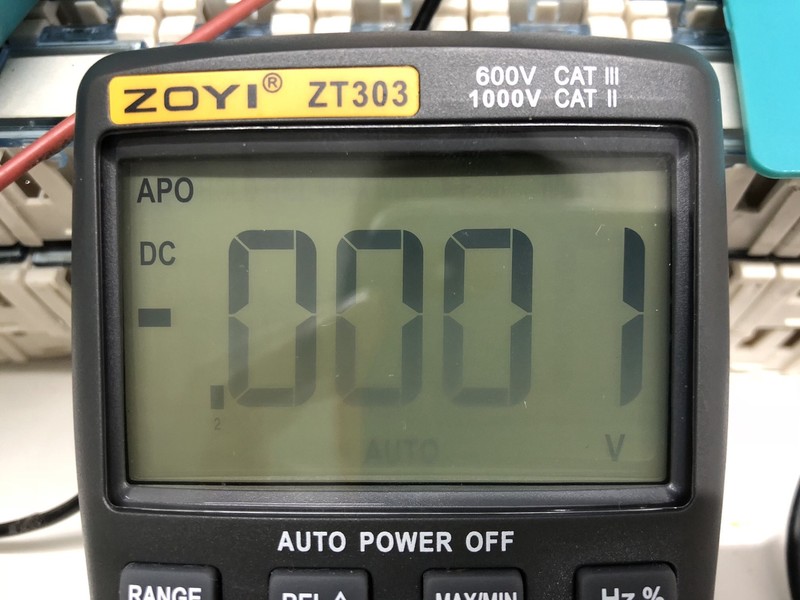

28/5000 修改后VLCD = 3.5V

28/5000 修改后VLCD = 3.5V

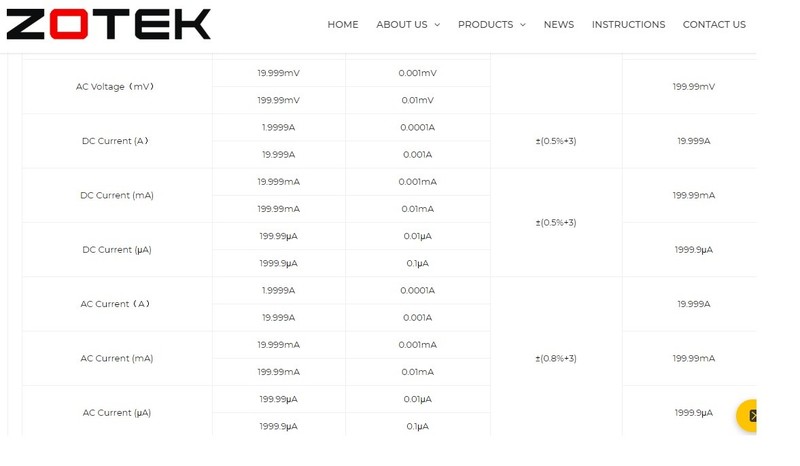

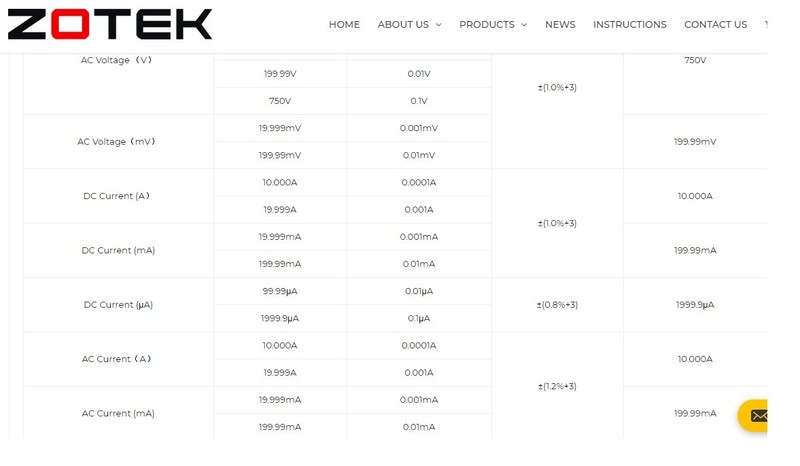

ZT-303的一部分规格

ZT-303的一部分规格

ZT-219的一部分规格

ZT-219的一部分规格


2018-10-5 22:49:26 回复
43545 管理员 2018-10-5 22:52:43
honlee 发表于 2018-10-5 22:44
附上多一些照片供您参考:

ZT-303和ZT-219规格可以从zotek网站找到 (dt830网站不允许我发布链接)。

ZT-303和ZT-219规格可以从zotek网站找到 (dt830网站不允许我发布链接)。

请谅解,前段时间,经常有人发非法广告,所以刚注册的那个等级就不再让发链接了。
2018-10-5 22:52:43 回复
PHP99 数字斗士 2018-10-5 23:29:14
添加了一个DC/DC升电压电路】和【LCD 显示角度改后的效果】让我们看看具体的做法,学习学习。
2018-10-5 23:29:14 回复
寒稞 数字奇才 2018-10-6 00:21:28
测量速度呢?现在这些芯片的方案,精度都没为题,我关心速度。
2018-10-6 00:21:28 回复
代码 数字探长 2018-10-6 00:49:11
3608的输出纹波不算小
2018-10-6 00:49:11 回复
honlee 楼主     数字梦想家 2018-10-6 10:32:10
3608不是最好的模块升压. 这只是我手边现有的东西. 我在升压输出端增加了一个22uF的E-cap以减少纹波。 事实上肉眼无法察觉高频纹波在液晶显示上的影响.
2018-10-6 10:32:10 回复
ynqjzzh 数字梦想家 2018-10-6 11:51:42
我就喜欢这种安装5号电池的万用表
2018-10-6 11:51:42 回复
honlee 楼主     数字梦想家 2018-10-6 13:07:41
我在公司使用Fluke 87V,所以我想购买4.5位数的家用。 事实上准确性对我来说并不是一个大问题。
有关测量速度问题, ZT-303, 电压和电流测量反应速度比Fluke 87V慢但接近。 在低电阻测量时锁定速度是比较慢.有时需要几秒钟.
海外用户报告了改进的方法. 他在电源处发现了非常严重的纹波噪声,因此用户将100uF普通E-cap更换为1000uF低阻抗E-Cap.
在8069D电压参考, 将0.1uF改为4uF(4.7uF), 根说这些修改可以提高对测量锁定的速度。
"jackenhack.com/aneng-an8008-modify-for-better-accuracy-faster-readings/"
2018-10-6 13:07:41 回复
honlee 楼主     数字梦想家 2018-10-6 13:25:26

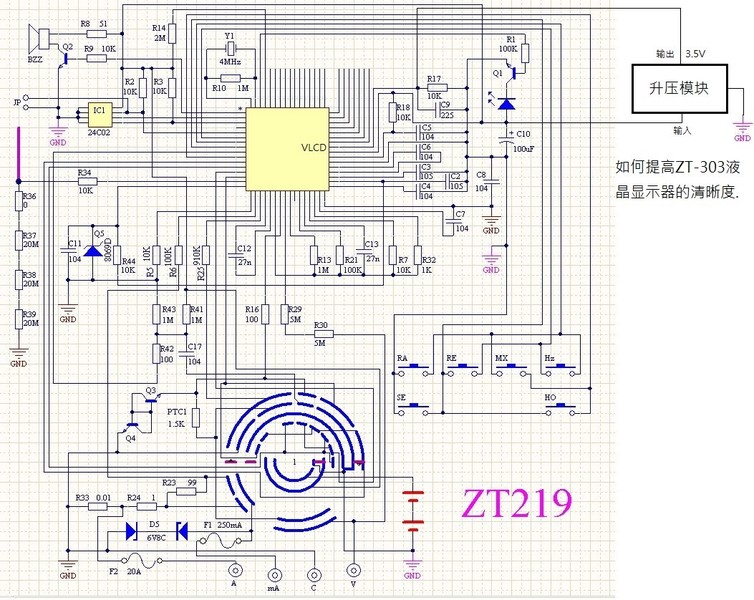

感谢其他用户上传ZT-219原理图。 参考并添加了升压模块的连接图用于改进ZT-303 LCD显示.

添加了升压模块的连接图

添加了升压模块的连接图

2018-10-6 13:25:26 回复
mskt123 数字奇才 2018-10-6 15:28:36
还是5/7号电池的方便。为什么现在都没有充电的?
2018-10-6 15:28:36 回复
poge 数字小子 2018-10-6 20:21:20
mskt123 发表于 2018-10-6 15:28
还是5/7号电池的方便。为什么现在都没有充电的?

有5号7号充电电池,。镍氢的1.2V
还有锂电单只3.7V的,用的话要加一个占位筒假电池
2018-10-6 20:21:20 回复
5460 数字梦想家 2018-10-6 21:36:23
是个体问题吗?厂家应该不会把产品设计成这样吧
2018-10-6 21:36:23 回复
z1w2 数字巨人 2018-10-7 00:05:17
问题是 LCD 很暗 .这品牌一直不能解决啊。
2018-10-7 00:05:17 回复
