仅仅增加几个电阻， 废弃万用表就改装成了毫欧表

发表于：2018-10-6 16:20:20 5076
万用表
主题类别: 制作_改装
仪表品牌: DIY自制
显示方式: 三位半
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

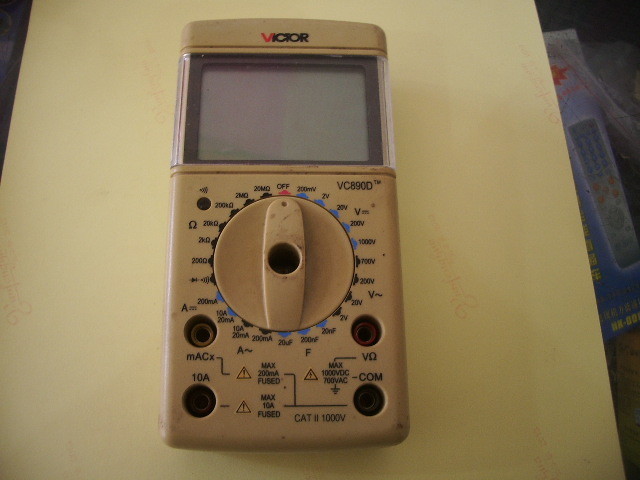

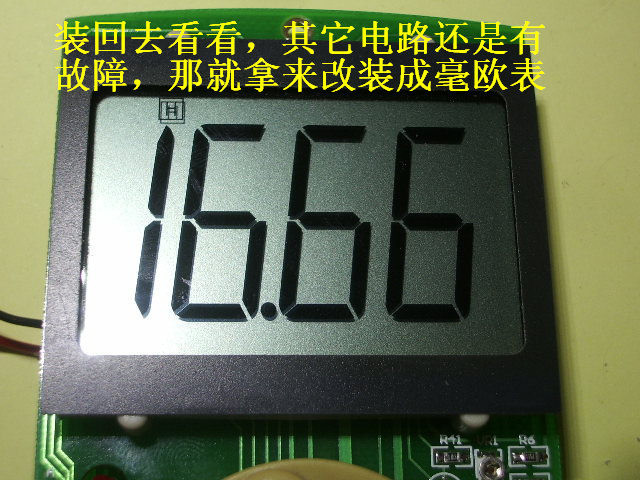

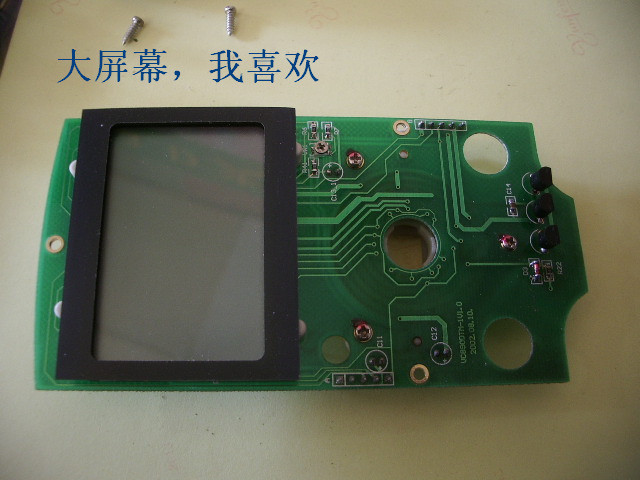

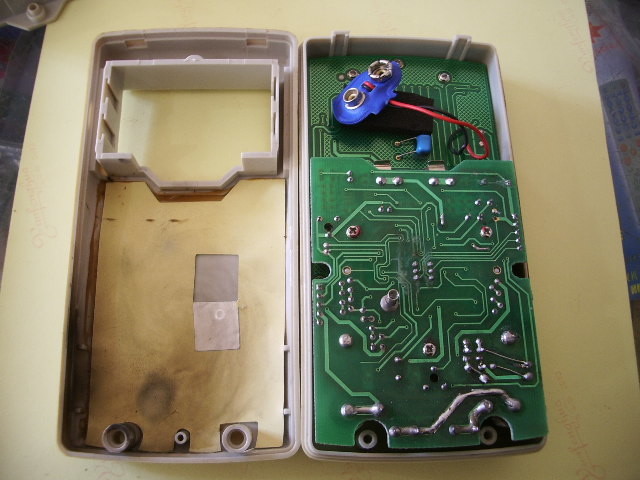

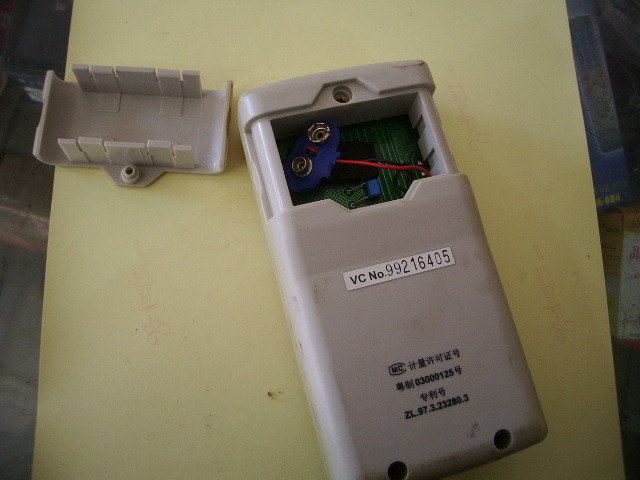

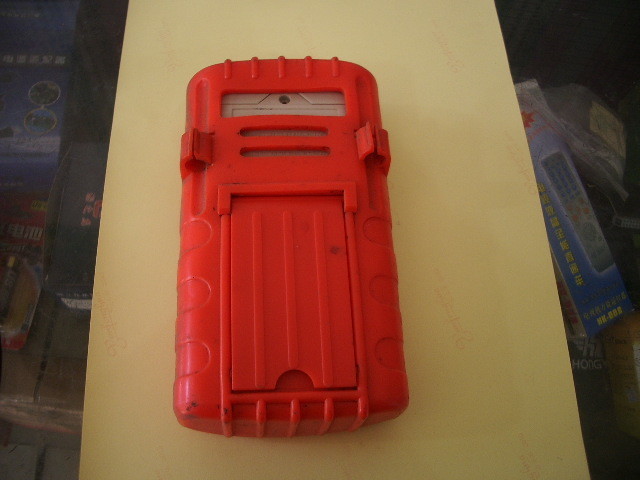

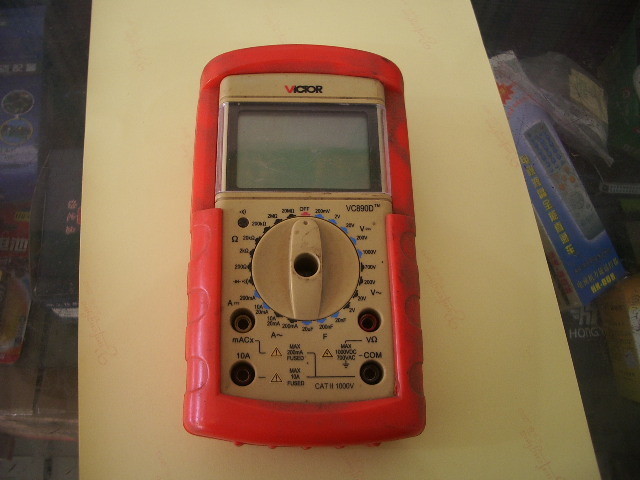

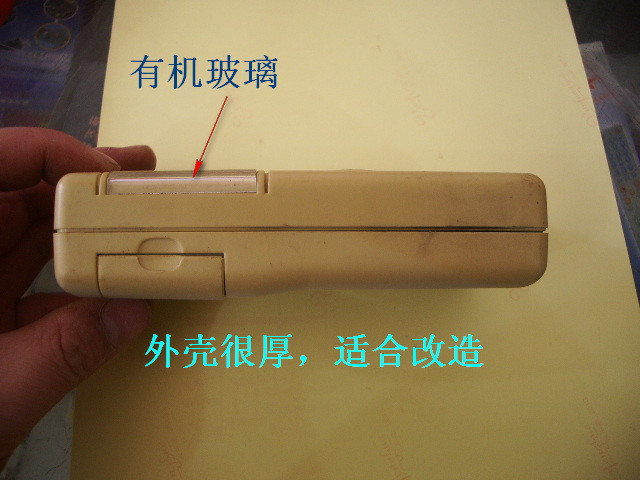

      朋友N年前送我一块烧毁的胜利牌万用表，屏幕好大，我很喜欢，可惜是坏的，闲置了多年，前些天看到论坛里面有人用万用表改造成毫欧表，想到此表可以用于查找短路点，那我也来改装一个玩玩吧！

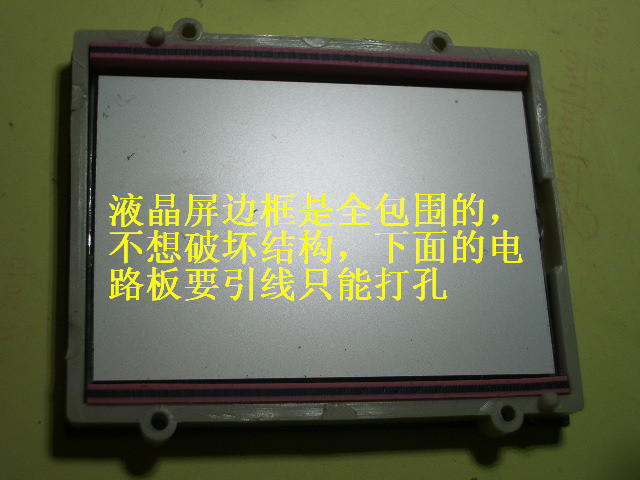

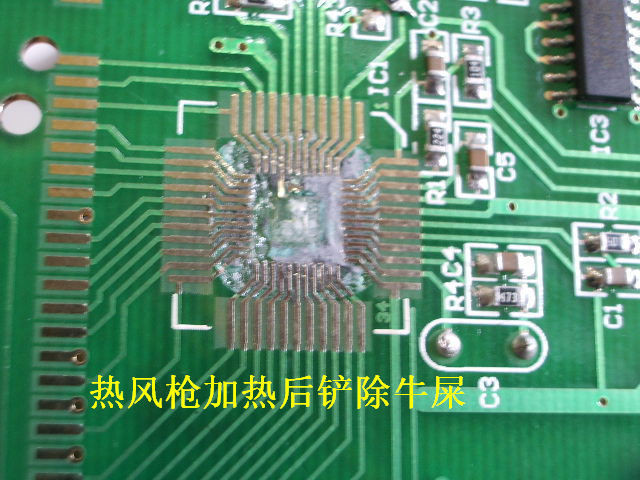

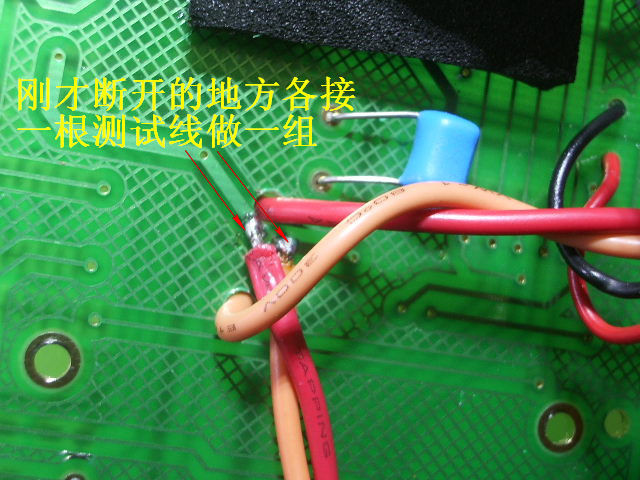

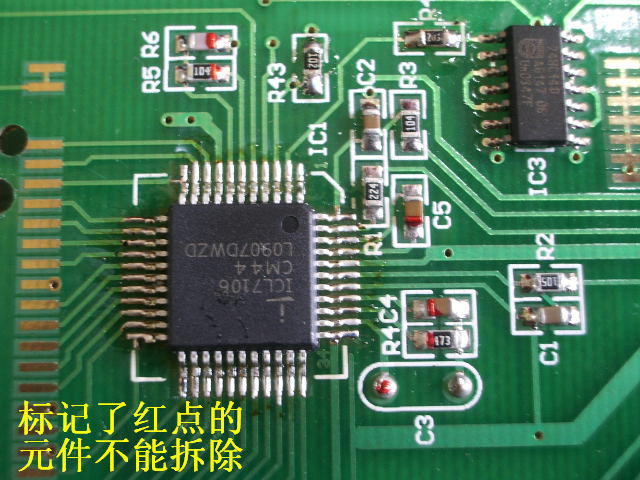

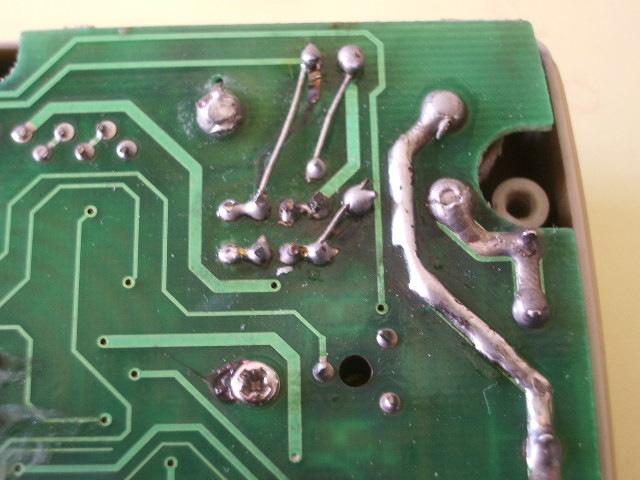

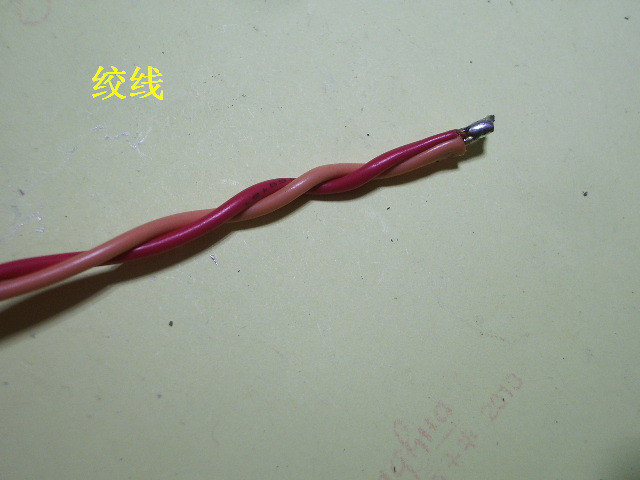

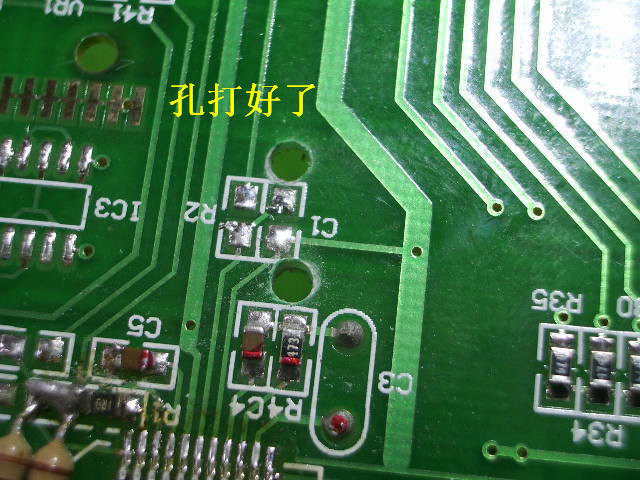

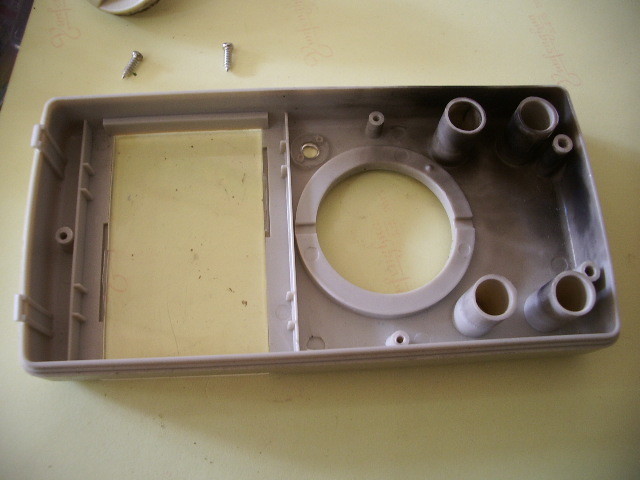

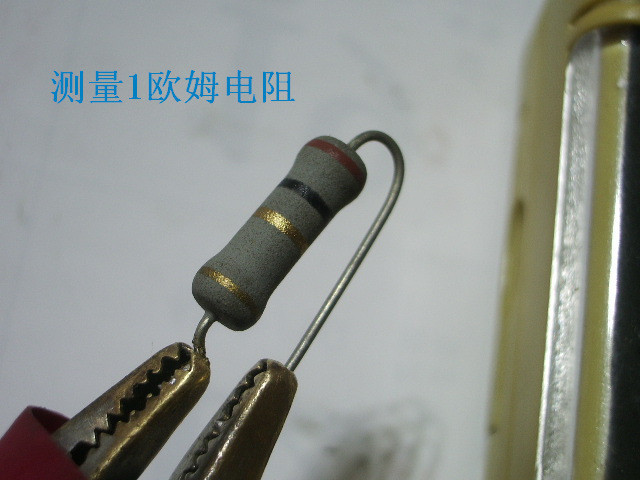

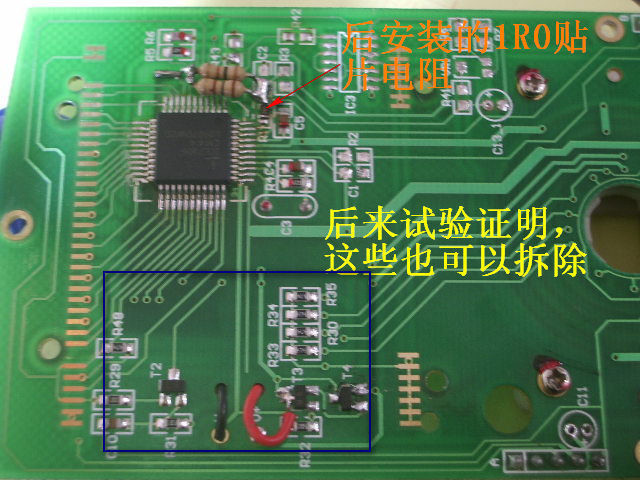

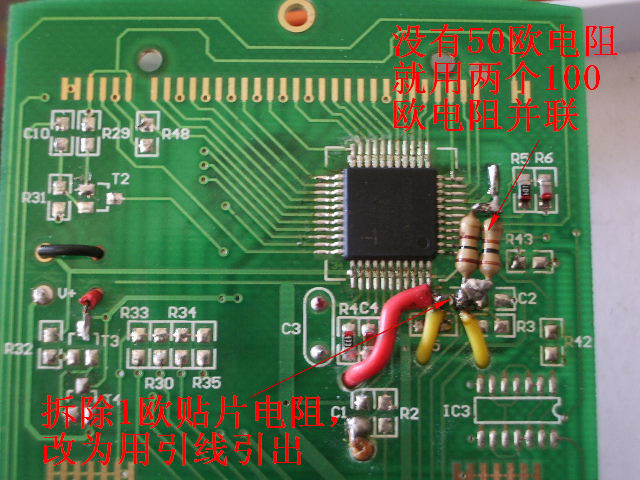

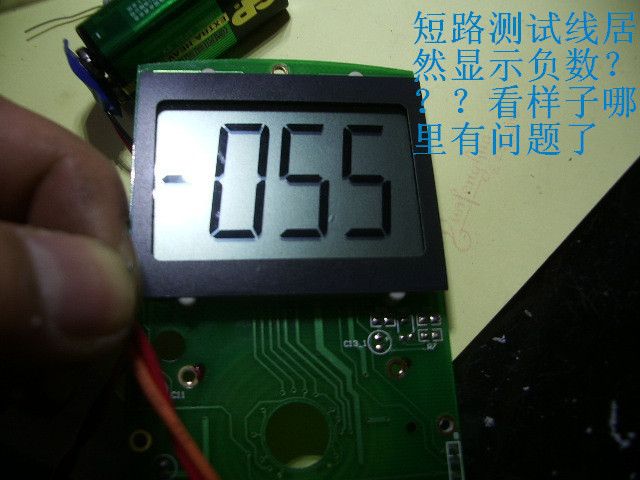

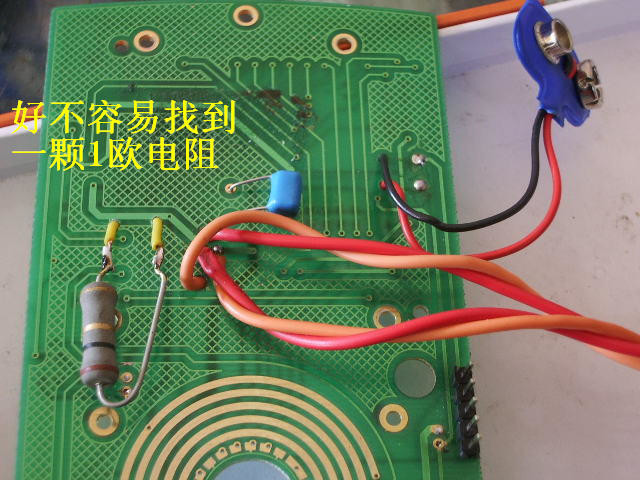

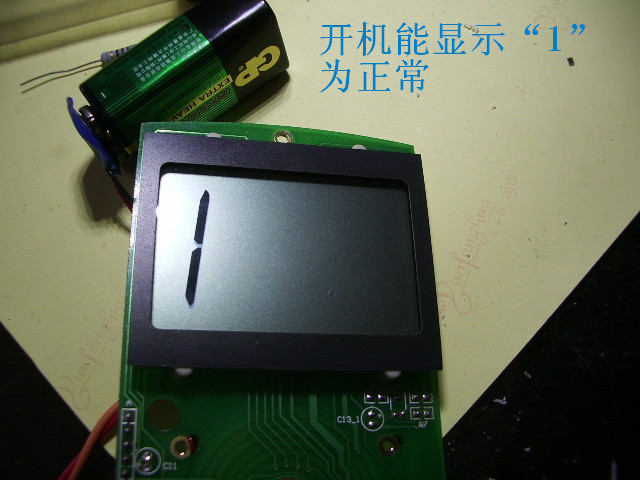

      第一次做好后测试就发现出问题了，短路时数字不能归零，而是显示负数，而且还不停漂移，想来想去，最有可能是我安装的那个1欧姆贴片电阻的不稳定造成的，换掉后果然就正常了，后来测试此1欧贴片电阻（标注1R0），电阻值已经偏移到了1.1欧姆了，难怪会出问题

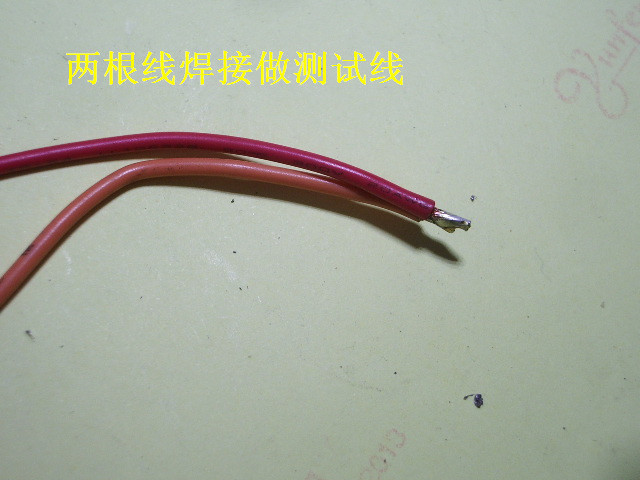

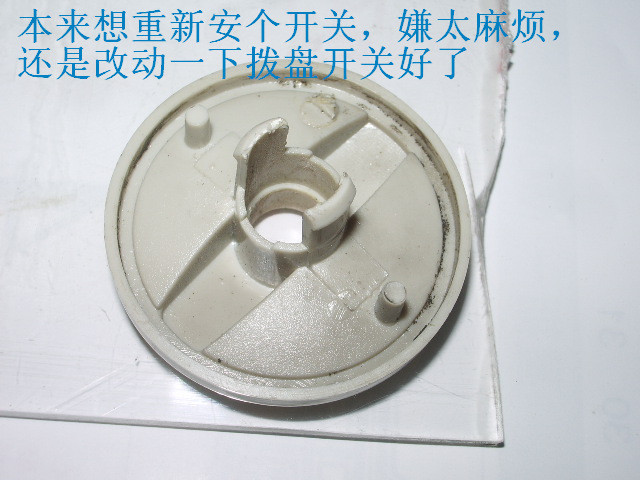

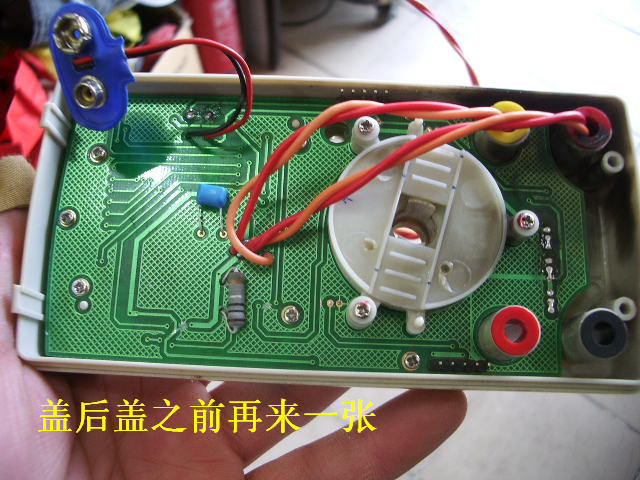

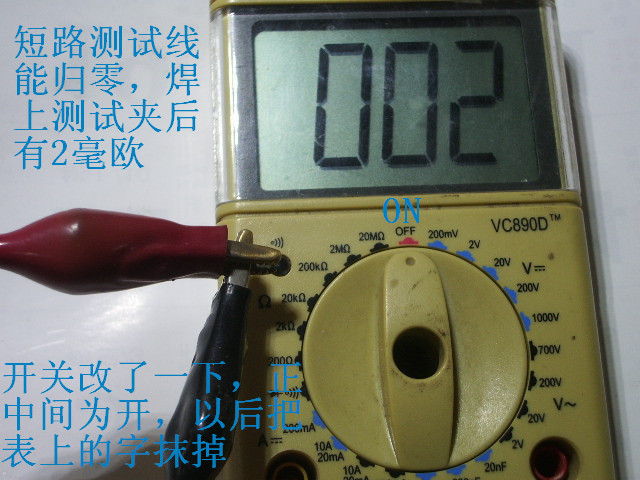

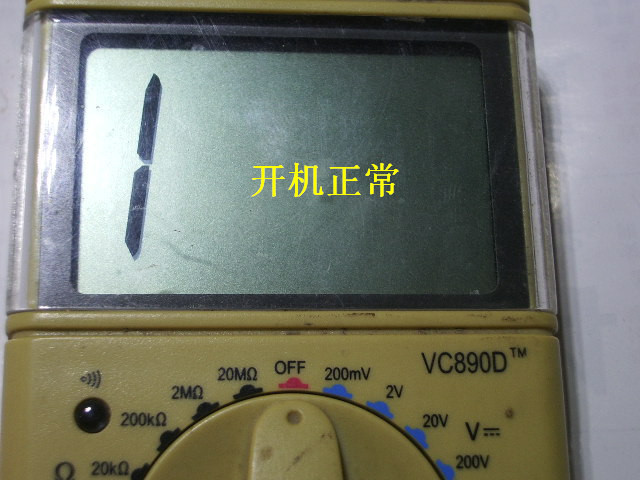

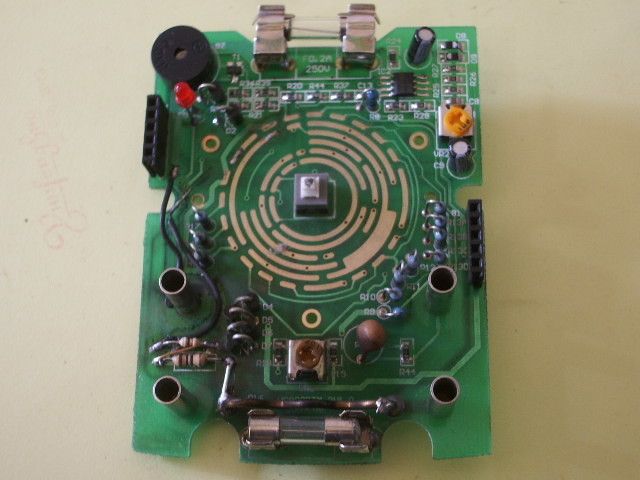

      本来想加装一个开关上去控制电源的，又怕破坏外观，干脆用拨盘开关来改造好了，只留了一块弹片，其它统统拆掉，现在拨到正中间变成开机了，等以后把字抹掉再标注一个“ON”上去就更完美了

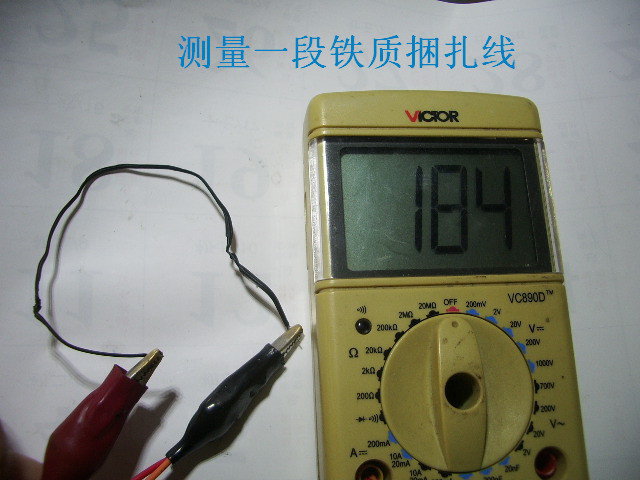

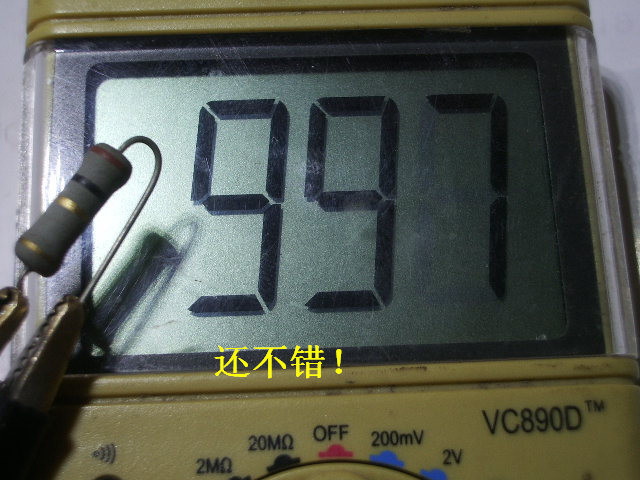

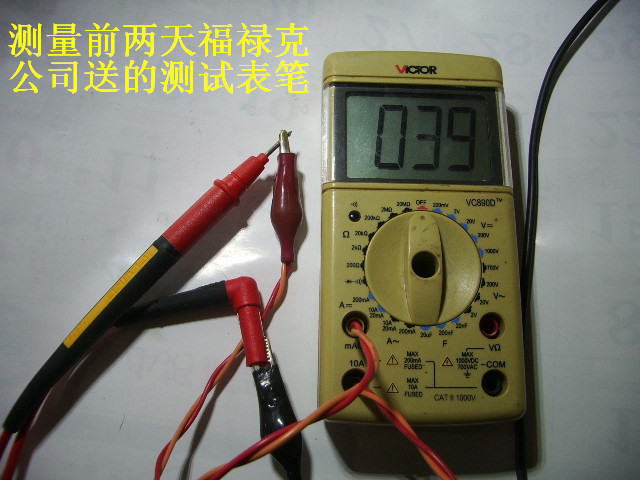

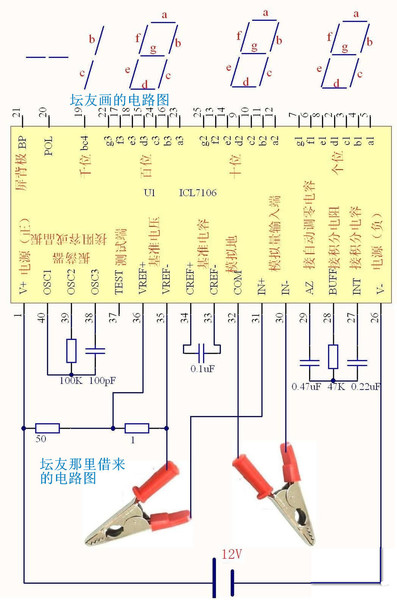

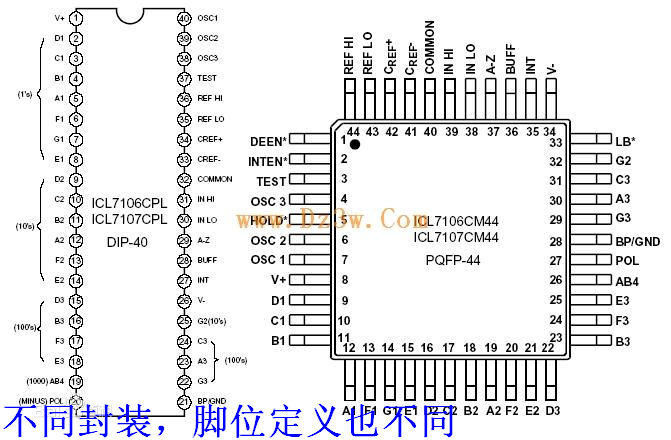

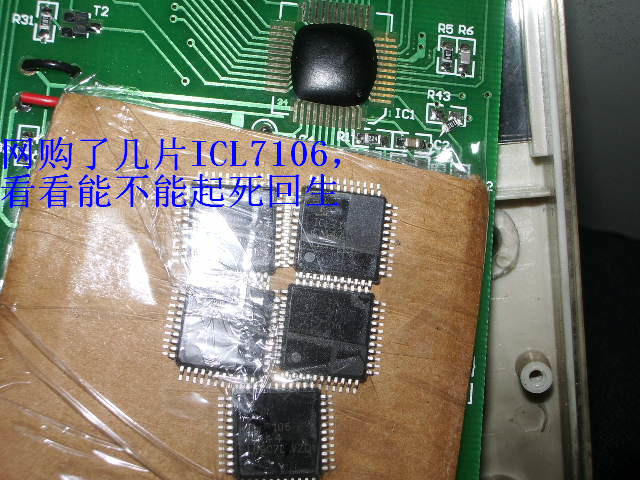

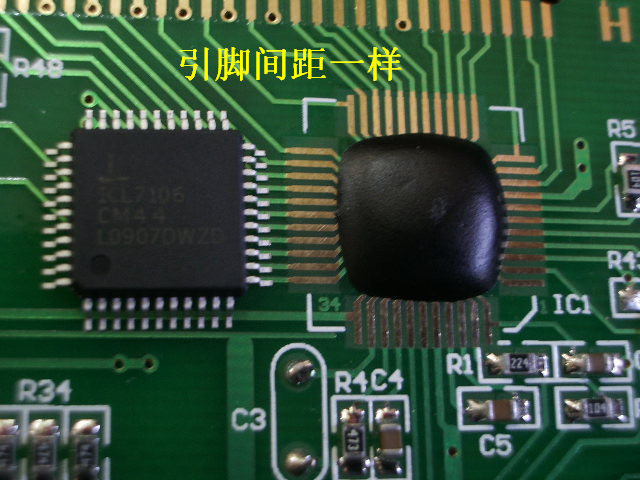

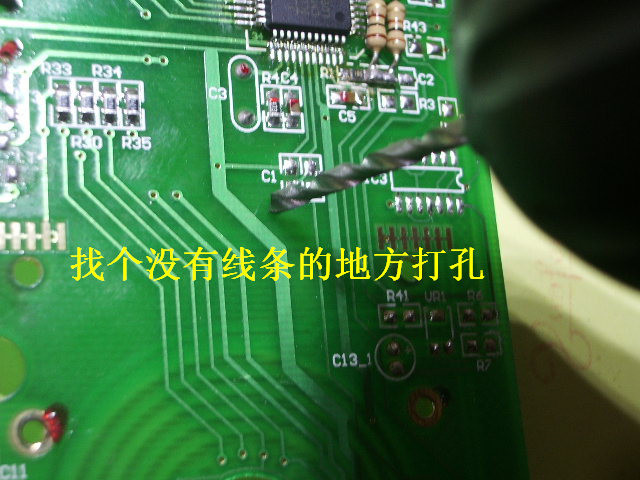

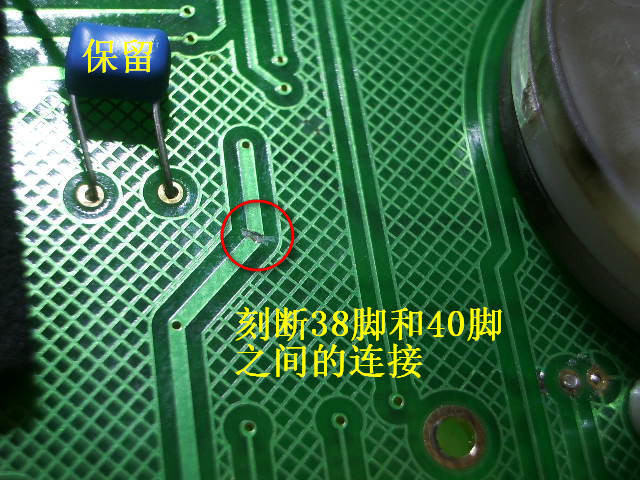

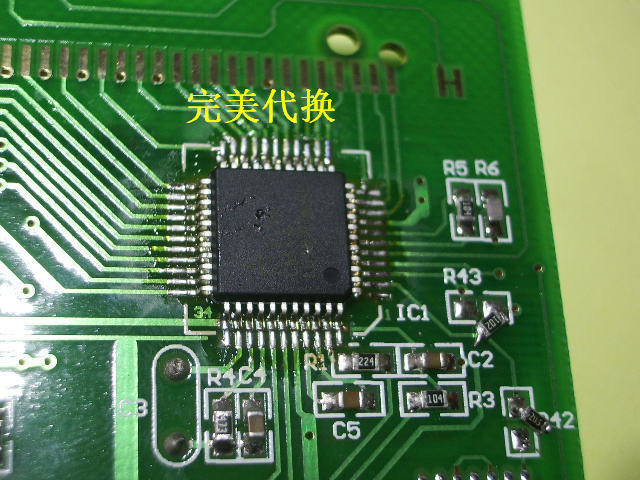

       PS：坛友们仿制时要注意两个不同封装的IC，引脚定义也是不一样的，对比一下就知道怎么接线了
