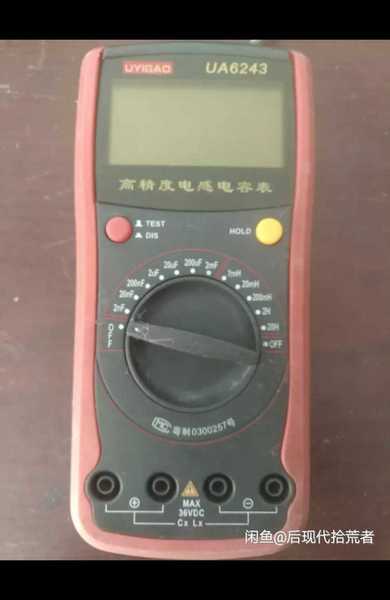

优仪高UA6243电感电容表维修问题

收一块UA6243电容电感表练手，收到时显示全无，判断牛屎坏了，用QFp44   7106代了，有显示了，所有档位显示000且小数点有变化，证明A/转换已无问题，但还是测量无反应，只显示000。

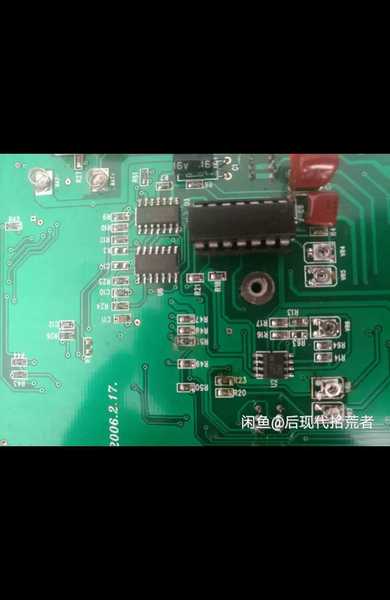

更换了板上4066，4093，TL062三支贴片IC，还是不行，只剩下一个DIP双列14脚IC型号看不清了，没法更换，求问知道此IC型号的高手或电路图，或维修思路。

hifi369 发表于 2018-10-29 20:14
更换了板上4066，4093，TL062三支贴片IC，还是不行，只剩下一个DIP双列14脚IC型号看不清了，没法更换，求问 ...

发错版块了，麻烦版主移下位置

hifi369 发表于 2018-10-29 20:22
发错版块了，麻烦版主移下位置

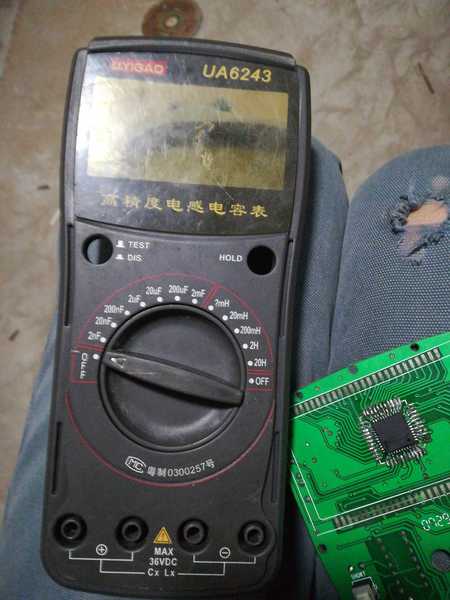

补充2张图片

hifi369 发表于 2018-10-29 20:14
更换了板上4066，4093，TL062三支贴片IC，还是不行，只剩下一个DIP双列14脚IC型号看不清了，没法更换，求问 ...

电容，电感表，在输入前，一般有三极管一样的东西，你查一下。我记得7106有IN+和IN-是30与31脚，电压表头是用这个输入，电容表也是用这个输入，但同时改变基准
VREF+ VREF-产生不同的量程。你沿着这些脚找连接的元器件。
或从表笔输入端查。

43545 发表于 2018-10-29 20:47
电容，电感表，在输入前，一般有三极管一样的东西，你查一下。我记得7106有IN+和IN-是30与31脚，电压表头 ...

我查了，直接通过档位开关进的Ic，现在不知道IC型号，准备按你思路先查下基准，再查IN输入。我估计基准是好地，因为显示000，证明基准正常

hifi369 发表于 2018-10-29 21:19
我查了，直接通过档位开关进的Ic，现在不知道IC型号，准备按你思路先查下基准，再查IN输入。我估计基准是 ...

所有档位都不工作，应该是公共区域故障，我用频率计测测试座两端无频率显示，证明振荡电路没起振，所以怀疑未知IC坏。

先量一下输入插口+、-之间有没有短路。

wgh1027 发表于 2018-10-29 21:58
先量一下输入插口+、-之间有没有短路。

没有短路

hifi369 发表于 2018-10-30 19:49
没有短路

仔细检查末知IC，发现这个14脚双列DlPIc4脚为vcc，11脚为vdd，我估计是一个类似LM324的四运放。有高手知道一般万用表里常用四运放型号吗，或者我就用一个LM324换上去试下？

hifi369 发表于 2018-10-30 21:52
仔细检查末知IC，发现这个14脚双列DlPIc4脚为vcc，11脚为vdd，我估计是一个类似LM324的四运放。有高手知 ...

LM324 是公开的IC，有资料，先查你的电路，中这个IC符不符合LM324，比如，电源引脚，接地引脚等，再说换不换的事

43545 发表于 2018-10-31 06:38
LM324 是公开的IC，有资料，先查你的电路，中这个IC符不符合LM324，比如，电源引脚，接地引脚等，再说换 ...

又查了下电路，基准电压100mV，lN十，IN一电压我用2nF档测一个102电容，电压0.9V左右，但显示还是000，怎么回事呀

hifi369 发表于 2018-10-31 08:47
又查了下电路，基准电压100mV，lN十，IN一电压我用2nF档测一个102电容，电压0.9V左右，但显示还是000，怎 ...

把这个当电压表看，在lN十，IN一输入微小电压，从这两引线查过去，取量取最短的电路，切断。然后输入电压

43545 发表于 2018-10-31 10:12
把这个当电压表看，在lN十，IN一输入微小电压，从这两引线查过去，取量取最短的电路，切断。然后输入电压 ...

从输入引进100mV电压，还是显示00△

hifi369 发表于 2018-11-4 19:34
从输入引进100mV电压，还是显示00△

查你的主芯片吧

43545 发表于 2018-11-4 19:38
查你的主芯片吧

主芯片是7106，新换的呀

hifi369 发表于 2018-11-4 20:05
主芯片是7106，新换的呀

而且有同好告诉我一个方法，他说测正负测试端子看有无频率与波形，如没有证明没起振，有IC坏，我用示波器测了，确实没波形与频率，而恰好有个4运放不晓得型号

43545 发表于 2018-11-4 19:38
查你的主芯片吧

还是说查7106外围电路

hifi369 发表于 2018-11-4 20:10
还是说查7106外围电路

你把7106 IN的脚悬空，然放到电磁干扰的地方，看数字跳不跳
