ZT219拆机高清图

*发表于：2018-12-20 22:38:52* 10898 · 发表于：2018-12-20 22:38:52

您需要登录才可以下载或查看，没有账号？立即注册

x

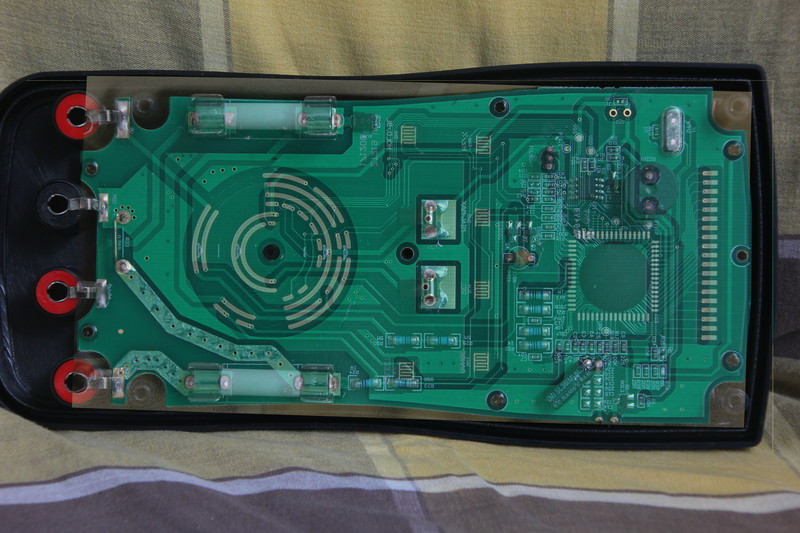

ZT219的拆机图，主要是电路板高清图，其中比较有特色的是整理出了一张元件面又能隐约可见背面连线的透视图，还有单独的透视出来的连线面的高清图，这张镜像的透视图可供跑电路或者改造该表的人参考。
特此申明，文件中的电路图不是我整理的，是其它帖子的资料，借用的。

ZT219电路图.pdf (372.68 KB, 下载次数: 707)

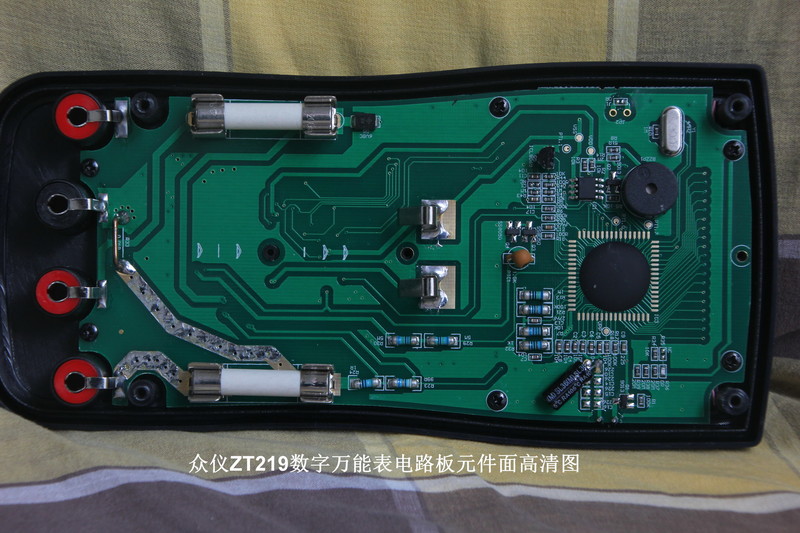

ZT219电路板正面图(元件面）.pdf (4.54 MB, 下载次数: 2016)

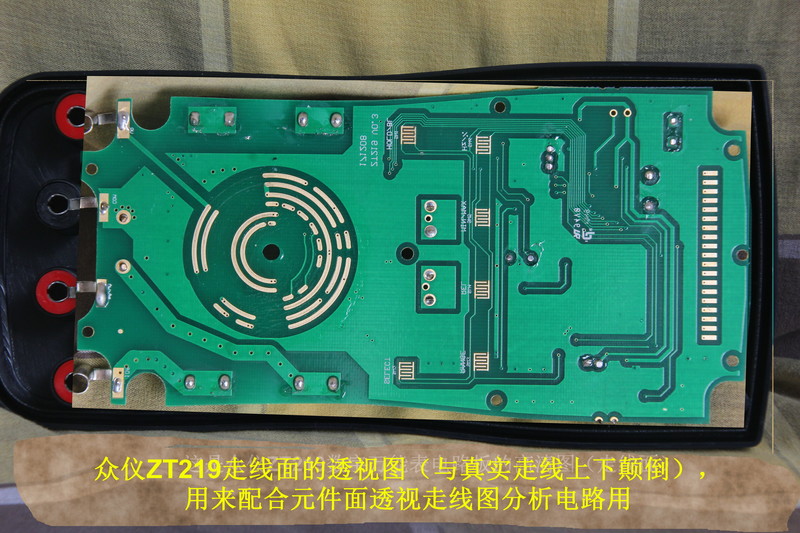

ZT219电路板正面投影出来的背面走线图.pdf (1007.91 KB, 下载次数: 443)

按照网友的建议，直接发出透视图有关的三个图，，说可能更便于阅读。
