前不久购得众仪zT一X，因是新版，现在2.6伏时出现低压符不是2.4伏了，背光亮度也随电池而变化，实在不爽，尤其在电池低于2.6伏出现欠压电池符号，电池利用率低，想用镍氢电池更别提。 参照仪友,镍氢镍镉碱性炭性5号电池通吃版(ZT-X背光亮度恒定)
file:///C:\Users\ADMINI~1\AppData\Local\Temp\%W@GJ$ACOF(TYDYECOKVDYB.png

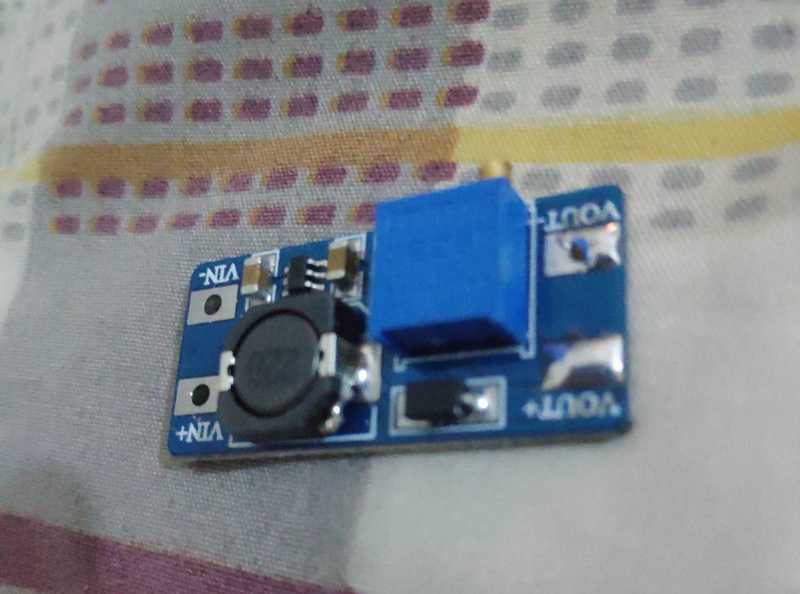

从淘宝购得升压板，升压板指标，输1.9伏至24伏，输出1.9伏至24伏可调，不能做为降压用，静态390uA，转换郊率百分之93，将输出电压调至3.1伏供表使用。原打算用镍氢电池让升压板常通电输出稳定3.1伏给整个ZT-X供电，再把背光灯红线从焊点取下串30欧电阻接升压板3.1伏输出端，这样关机就有了390+表待机7uA的电流，这个电流在不开机都白耗着。
也曾想用仪友的背光电源从芯片4.2伏取得，这样解决了背光稳定，但电池下降到2.6伏时欠压符号还是出现， 这种方条对芯片不太安全，一时又找不到芯片的电池检测引脚，估计是在芯片里设置了，也想改数据但无可倢鉴的先例。
无奈只有将升压板直接通电接电池，输出稳定的3.1伏给表供电，这样解决了不再出现的欠压电池符号，背光也很稳定，输入电源可在1.9伏至3.3伏，镍氢碱性电池通用，而且提高了电池利用率。
改好后想来想去，这关机后有0.39mA的耗电，长久也不行呀，有没有既解决了给表的稳定电压而且关机后电流小的方法呢？

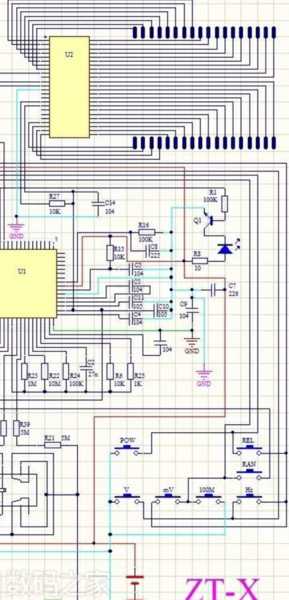

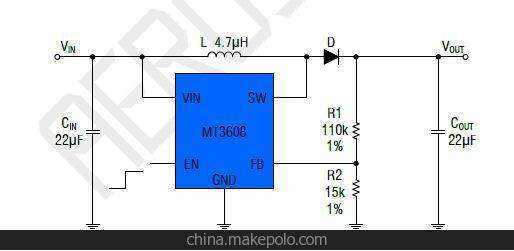

分析升压板电路和原表的背光电路后，灵机一动，为何不利用原表的背光灯负极（黑线端）做为升压板的负极开关（相当于打开和关闭升压板的供电）。背光负极是三极管Q1丝印3j的C极，在关机时不导通，开机后对地导通，仪表待机的电压怎么来呢，正好利用升压板在不工作时也能给仪表供电，电池正电经过升压板电感L和二极管D后给仪表，当开机后Q1导通（相当于这时升压板接地了），升压板开始工作，这时原经电感L和二极管D供电的工作状态改变，输出3.1伏电压给了仪表。

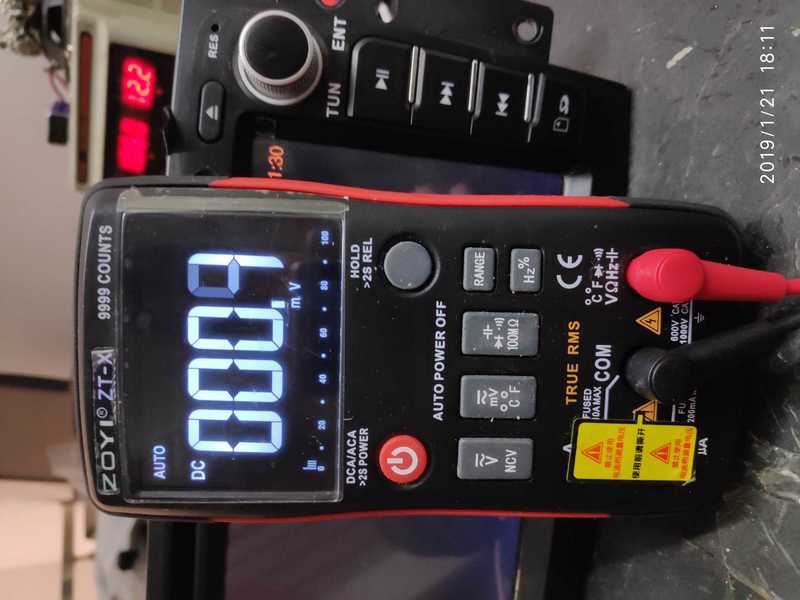

说干就干，改后试机一彻工作正常，待机也就是仪表的几微安电流，不存升压板的电流，而且电池电压范围可在1.9伏至3.3伏使用，输出电压3.1伏稳定，直至电池耗尽也不会出现欠压符号，我将背光电流取15ma，有利于在外面使用，串20欧电阻到升压板3.1伏输出端，测试整机电流3.3
伏时19ma，2伏时30na，1.9伏以下已不能正常开机，也可根据自已爱好背光电流取10ma串30欧电阻。
后来发现仪表从电压档转换到电阻档时，继电器跳转耗电增大会有瞬间黑屏，解决方法，加大升压板输入端电容至1000uf，输出端加大至470uf。

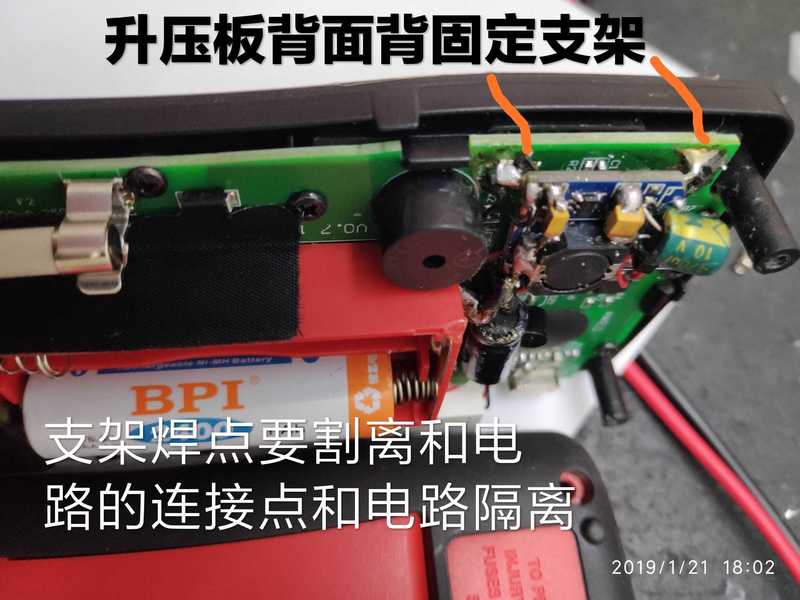

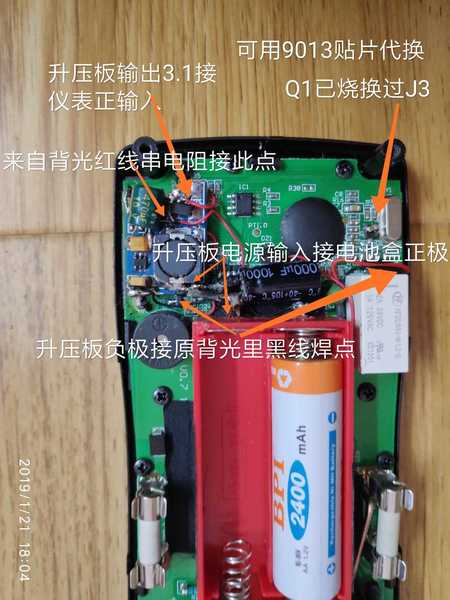

具体改造方法，将电池正极焊片和主板分离，分离后之间垫一绝缘胶布，然后将升压板正电源输入端接电池盒的正极（电池盒的焊片端），自觉得升压板有点大将两头各剪去一块，升压板下面可割开两处用于焊接固定支架，升压板的输出端接电池盒正极分离后的印板正极输入端，升压板的负极接背光灯LED的负极，也就是黑线焊的那个焊点上（其实是Q1的C极），背光灯红线从原焊点脱离，将这红线再串一30欧电阻接升压板正极输出端为背光灯供电，有条件可加大升压板电容至1000uf，输出至470uf.

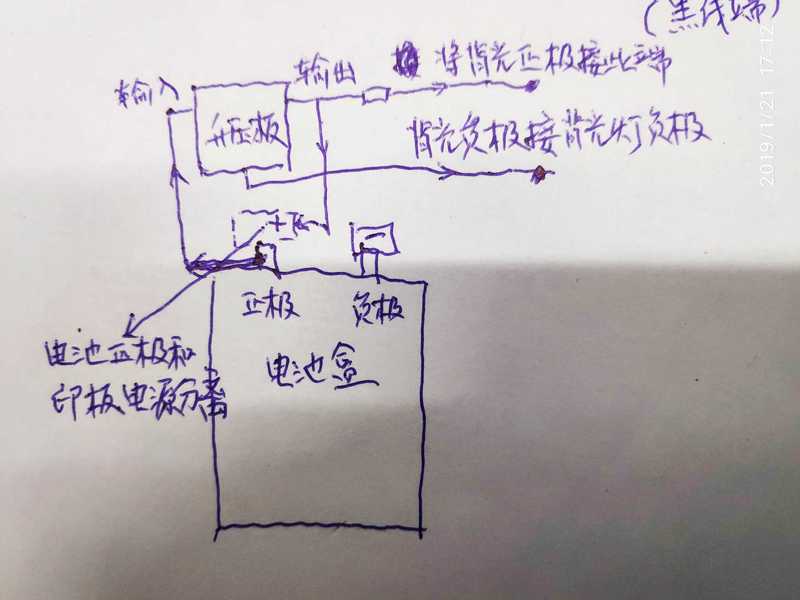

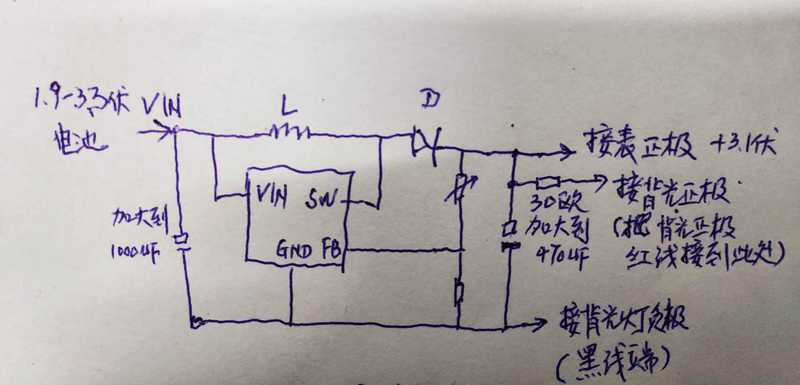

不会描图，手笔大概画了点
|
