FLUKE 15B+校准方法

发表于：2019-4-1 18:52:01 19339
万用表
主题类别: 校准_调试
仪表品牌: 福禄克（Fluke）
显示方式: 6000字
型号或关键字: 15B+

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

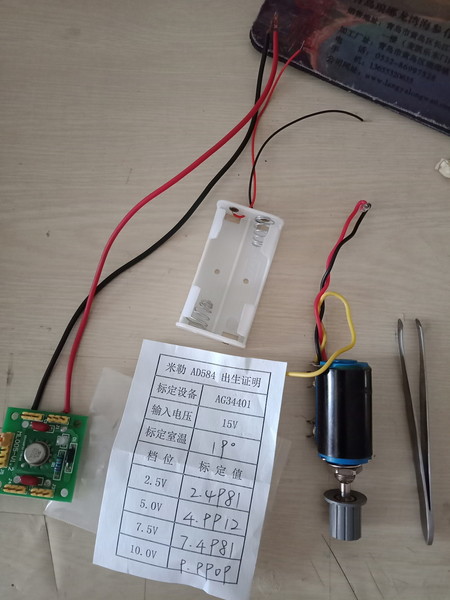

买了块15B+,直流档超差较大，一直想校准一下，网上搜了多次，都是以前版本的校准方法。对照电路图也不是FS9721，没办法，找FLUKE官网，有英文的校准手册，对照字典翻译了一遍，然后又实验了几次，终于校准好了，看着不准心里老是别扭，这会心情也舒畅了。一、所需的材料。1、3V的基准源（我用的弥勒584A加一个电位器调整的）
                            2、一个电池盒。
                           3、一个小镊子。
                          4、另一块万用表（调3V基准用）。


所需材料

所需材料
二、校准步骤（这是直流档校准，其它档位相似，电阻档校准手册上没有标，不知道怎么校准）

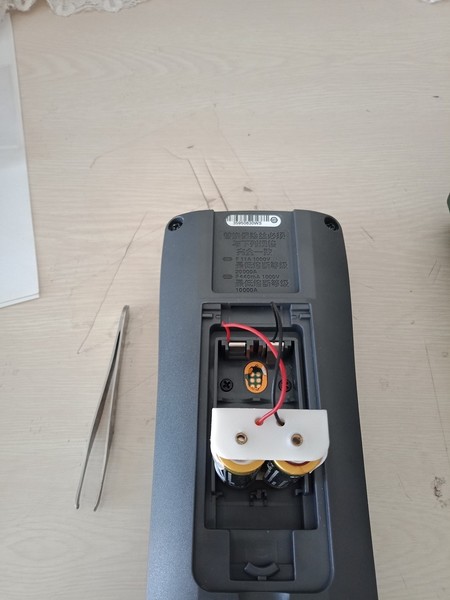

     1、把待校准的表后盖打开，电池取出，将校准孔上的标签撕掉。
     2、将电池盒装入电池，将线接到万用表两个弹簧触片上（看好极性，接错烧表不负责）。
     3、将校准源连接到万用表上，调整到3V。

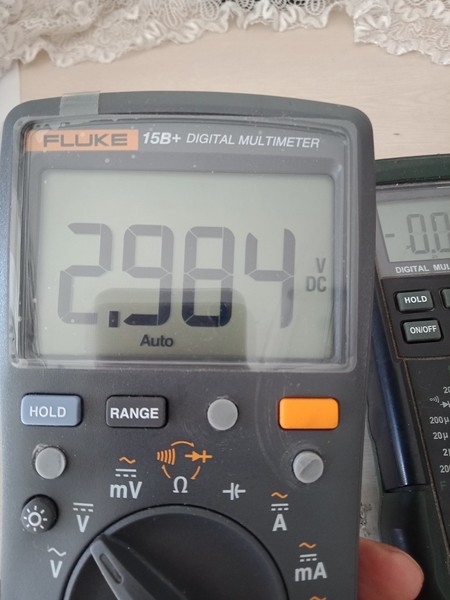

    4、万用表打到直流档，屏幕显示当前电压数值（我的误差较大）。

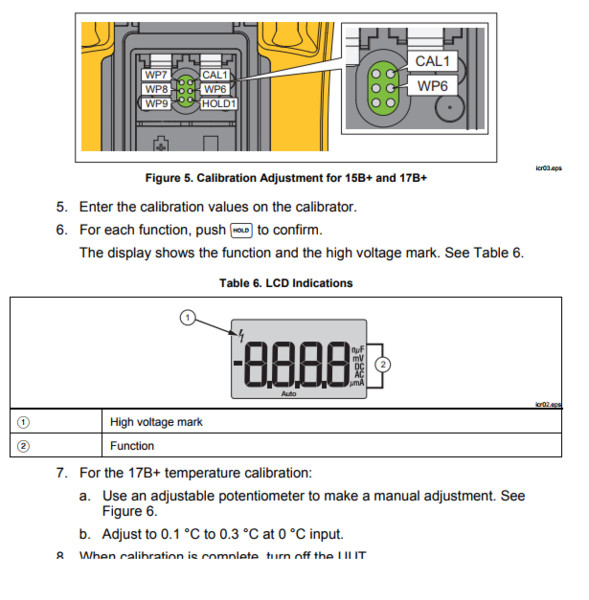

    5、短路CAL1和WPG两个触电。（大约2-3秒钟，表滴一声再松开）
    6、屏幕显示高压符号和档位标志（此时确认一下基准是否正确连接，连接没问题下一步）

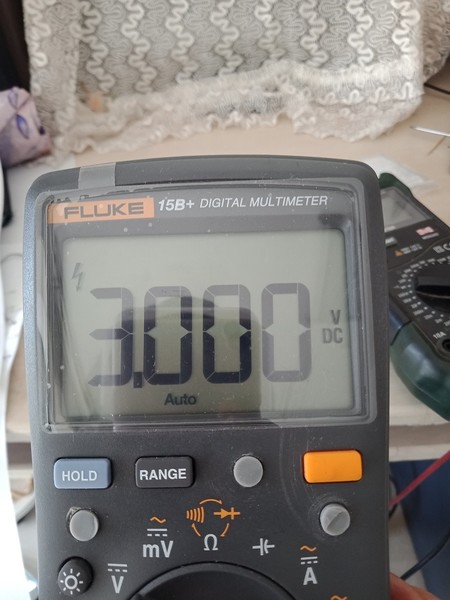

    7、按住 HOLD 键2-3秒钟，屏幕电压数值由原来显示的数值变为2.999/3.000来回反转。
8、关机重启即可。

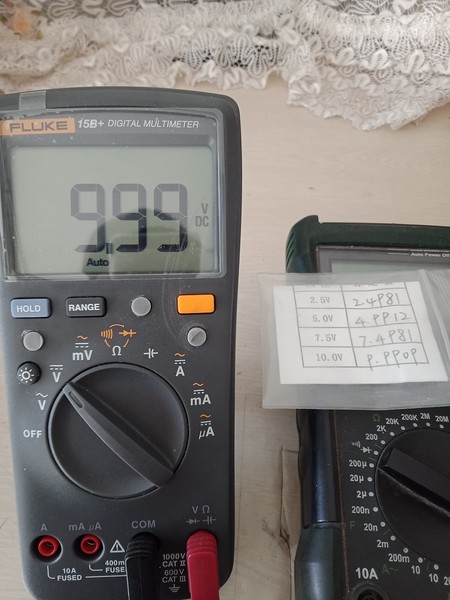

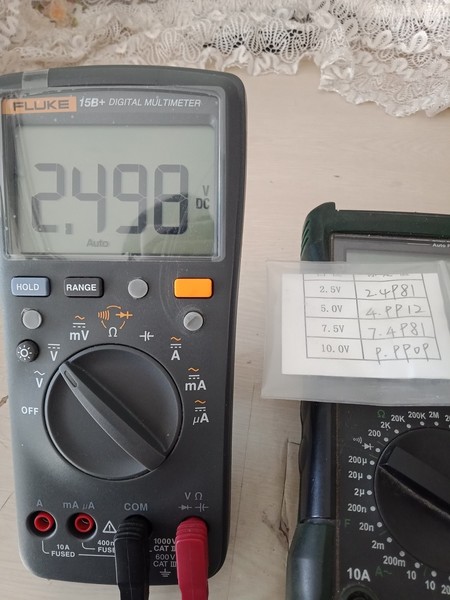

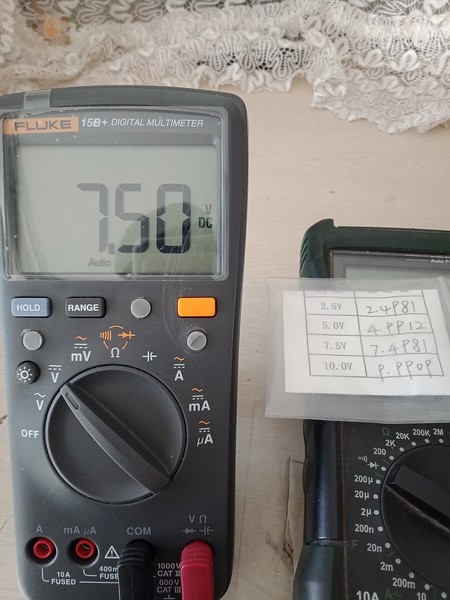

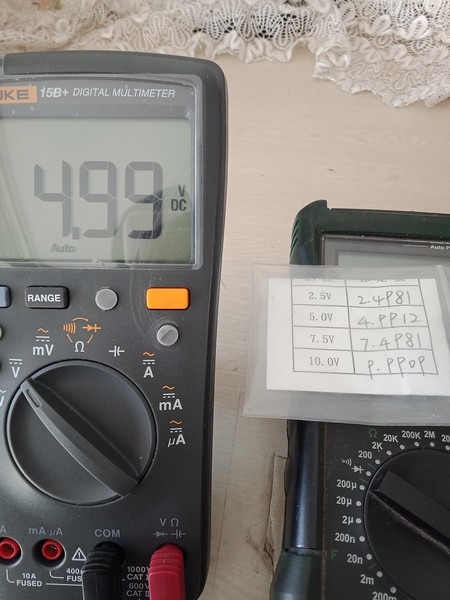

校准后显示误差较小，基准也不知道还准不准，最起码表上显示的和基准一致了
15BPlus_cmeng0000.pdf (3.82 MB, 下载次数: 2919)


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

qingdaozhou 楼主     数字奇才 2019-4-1 18:59:03
附件是校准手册
2019-4-1 18:59:03 回复
5free 数字大师 2019-4-1 20:12:35
这个好！
是不是 101 106 107 也可以校准了！
2019-4-1 20:12:35 回复
ynkmzyl 数字大师 2019-4-1 23:40:01
按住功能键再开机，不能进校准？好多单片机表都可以这么进校准
2019-4-1 23:40:01 回复
勇闯沙滩 数字大神 2019-4-2 06:38:49
不拆机就能校准，这表设计挺方便。
2019-4-2 06:38:49 回复
chen131578 数字精灵 2019-4-2 09:23:44
现在的表调校方便多了。
2019-4-2 09:23:44 回复
5free 数字大师 2019-4-2 12:45:05
Fluke 网站哪里可以找到这手册？
2019-4-2 12:45:05 回复
qingdaozhou 楼主     数字奇才 2019-4-2 18:24:29
5free 发表于 2019-4-2 12:45
Fluke 网站哪里可以找到这手册？

FLUKE中国官网就有
2019-4-2 18:24:29 回复
5free 数字大师 2019-4-2 19:37:45
qingdaozhou 发表于 2019-4-2 18:24
FLUKE中国官网就有

找了找没找到。需要注册登陆后才有？
2019-4-2 19:37:45 回复
qingdaozhou 楼主     数字奇才 2019-4-3 19:47:07
5free 发表于 2019-4-2 19:37
找了找没找到。需要注册登陆后才有？

不需要，我搜手册就找到了，不过校准手册只找到15B的，其它型号的没有
2019-4-3 19:47:07 回复
5free 数字大师 2019-4-4 08:48:43
本帖最后由 5free 于 2019-4-4 09:00 编辑
qingdaozhou 发表于 2019-4-3 19:47
不需要，我搜手册就找到了，不过校准手册只找到15B的，其它型号的没有

那再请教一下 15B+的手册，在英文网站什么位置？

----
找到了，用关键字 fluke 15b+ calibration 搜google 第一条就是

用关键字 Calibration Manual  site:dam-assets.fluke.com 搜，可以搜到很多校准手册


2019-4-4 08:48:43 回复
西林迷 数字精灵 2019-4-4 20:22:58
厉害了，这个真心不错
回头我基准到了，我发个岩崎voac87万用表的校准方法
2019-4-4 20:22:58 回复
人艰不拆 数字王者 2019-4-5 08:10:03
哈哈，谢谢分享，可惜没福禄克
2019-4-5 08:10:03 回复
ljf50100 数字小子 2020-4-28 16:38:09
谢谢分享
2020-4-28 16:38:09 回复
chixian 数字探长 2020-5-20 07:53:46
学习了，感谢楼主分享
2020-5-20 07:53:46 回复
biogjr 数字奇才 2020-6-9 20:08:19
谢谢分享
2020-6-9 20:08:19 回复
xjmar 数字梦想家 2020-9-10 21:55:08
感谢楼主分享
2020-9-10 21:55:08 回复
LIYAN 数字斗士 2020-9-12 17:37:06
简单，使用！如果方便把交流电压，直流电流校准也发一下，学习学习，谢谢！
2020-9-12 17:37:06 回复
布衣菜饭 数字斗士 2020-9-23 12:52:23
非常实用的好方法
2020-9-23 12:52:23 回复
jiangw 数字奇才 2020-9-23 17:10:22
感谢分享，我是做仪器计量校准的，现在有一大堆15B+,17B+,18B+电压不准，等会儿去试试~
2020-9-23 17:10:22 回复
