兆信FPS-325D电压电流测试

发表于：2019-7-19 14:08:06 3394
电子产品
行为类别: 实测（简单)
产品类别: 电源_电源适配器
电子品牌: 兆信
电子产品关键字: 兆信FPS-325D

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
最近弄了个兆信FPS-325D开关的数字可调电源，拿我最喜欢的两个众仪的表做测试
电压测试

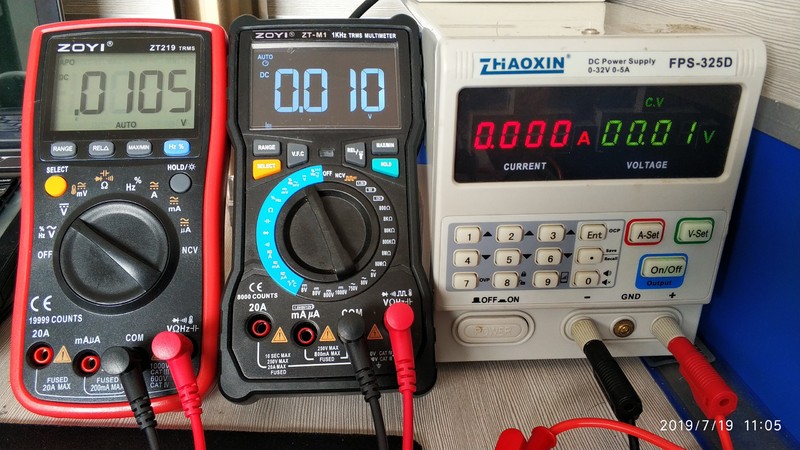

0.01V

0.01V

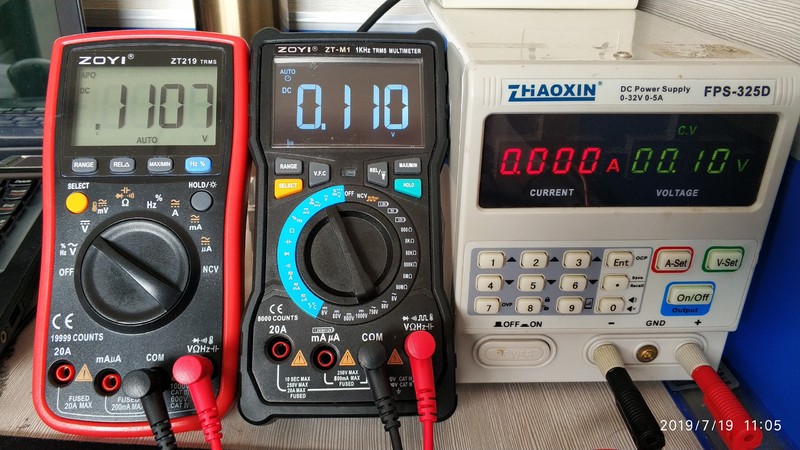

0.1V

0.1V

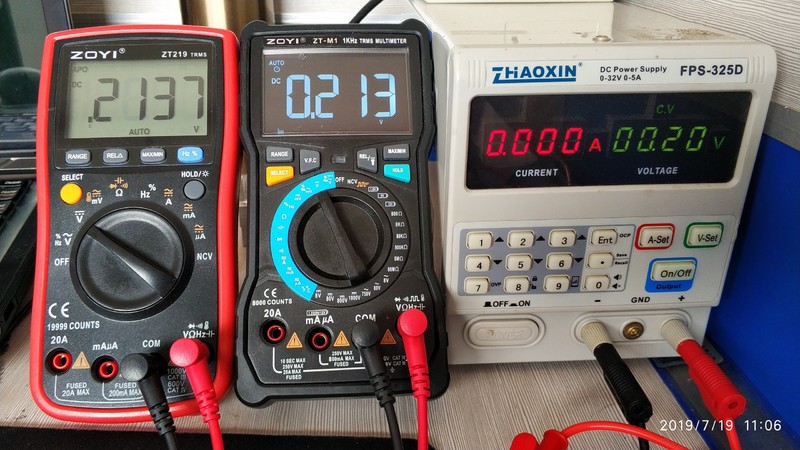

0.2V

0.2V

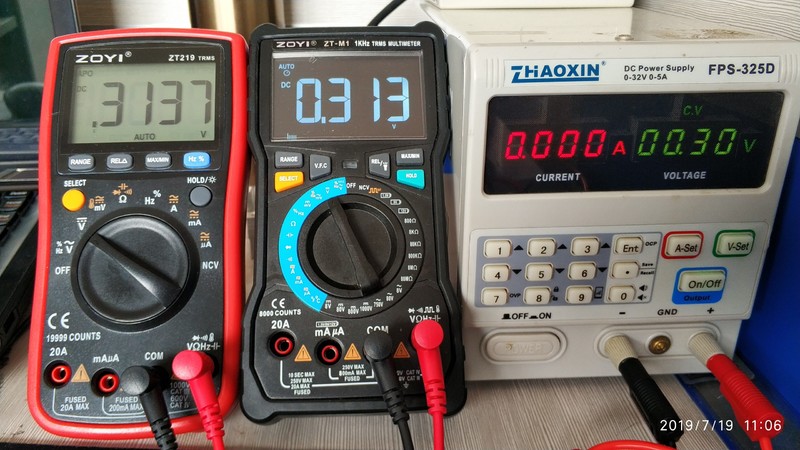

0.3V

0.3V

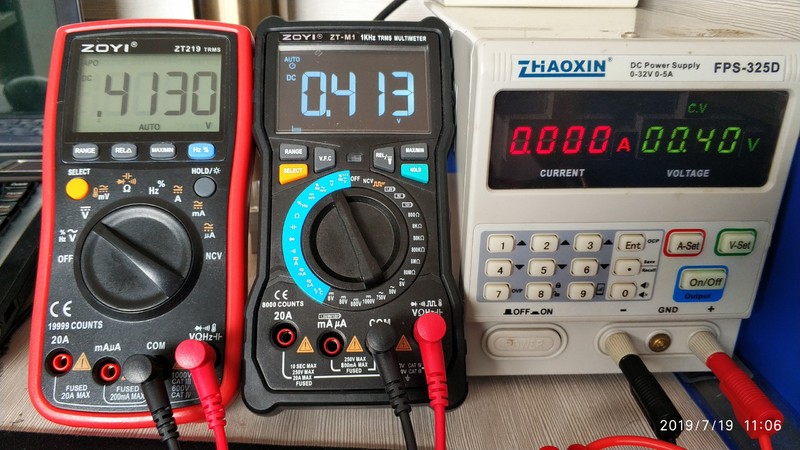

0.4V

0.4V

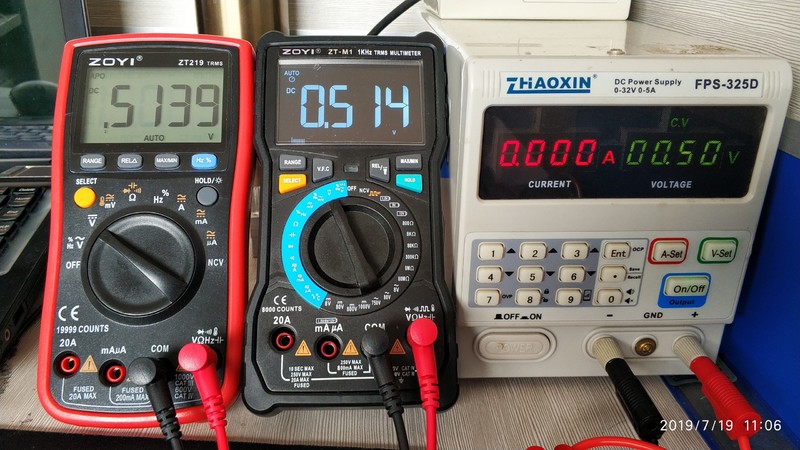

0.5V

0.5V

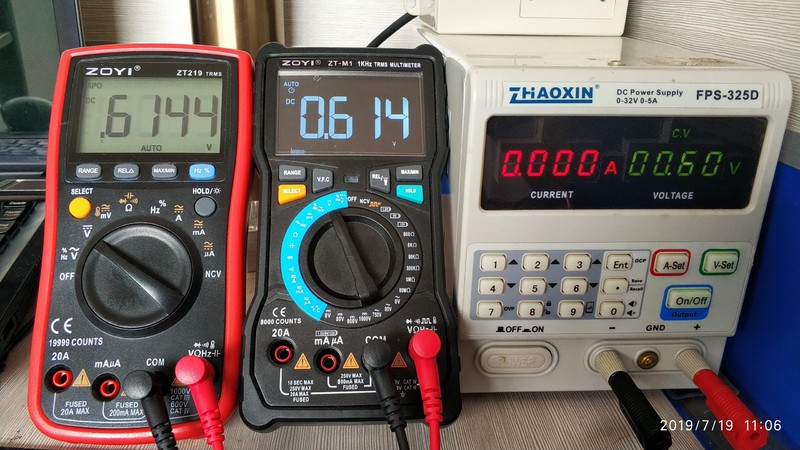

0.6V

0.6V

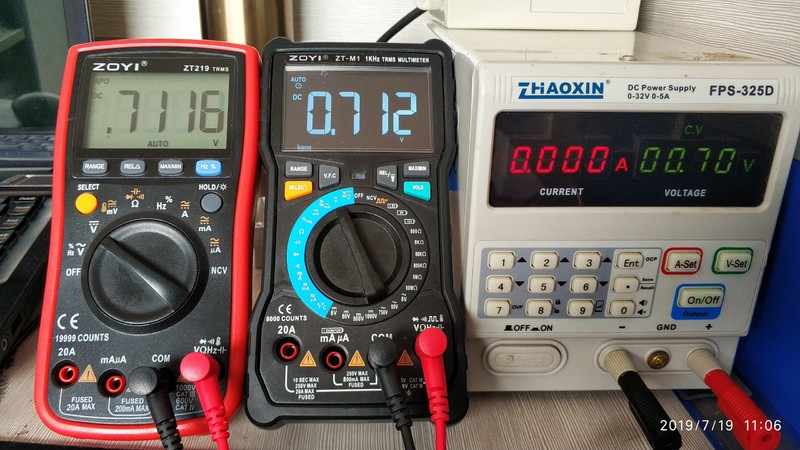

0.7V

0.7V

0.8V

0.8V

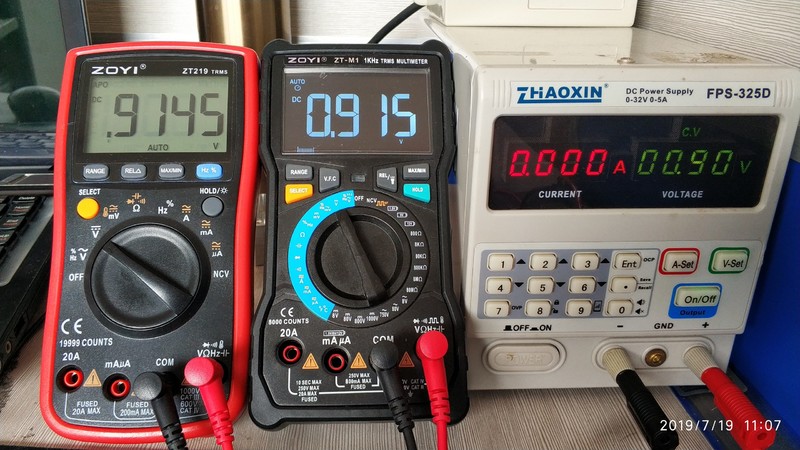

0.9V

0.9V

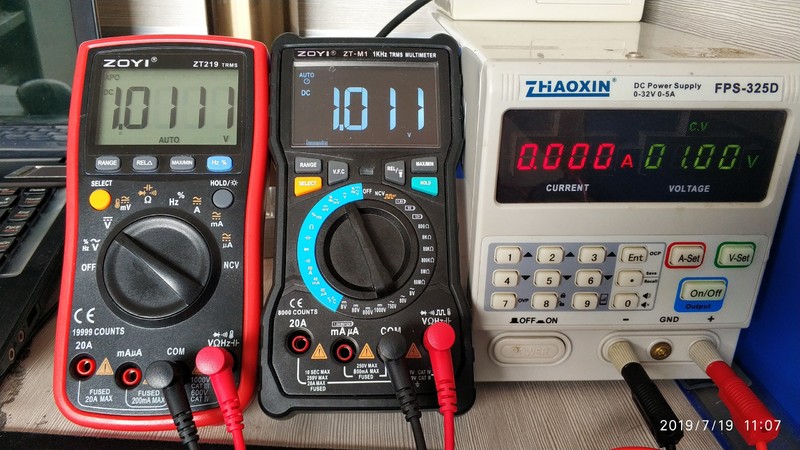

1V

1V

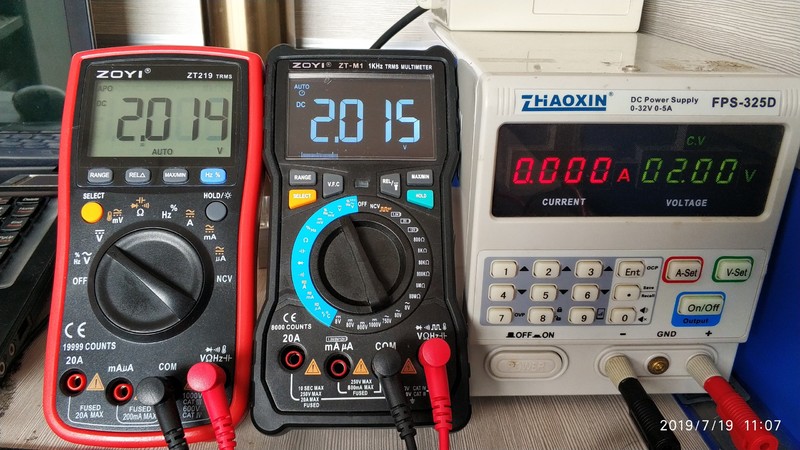

2V

2V

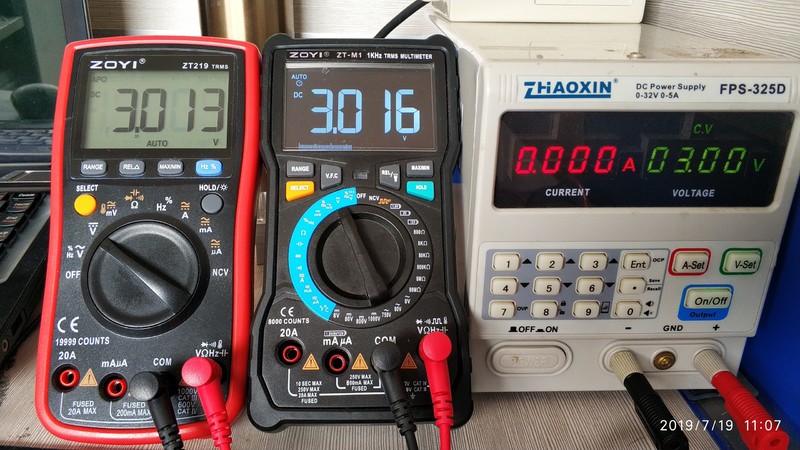

3V

3V

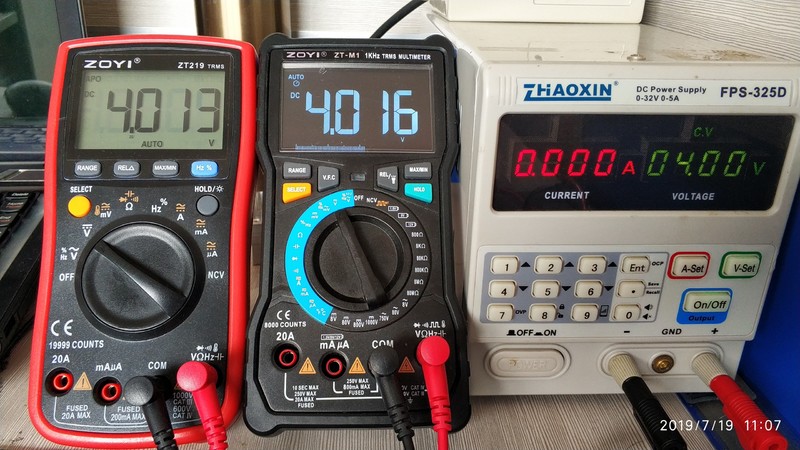

4V

4V

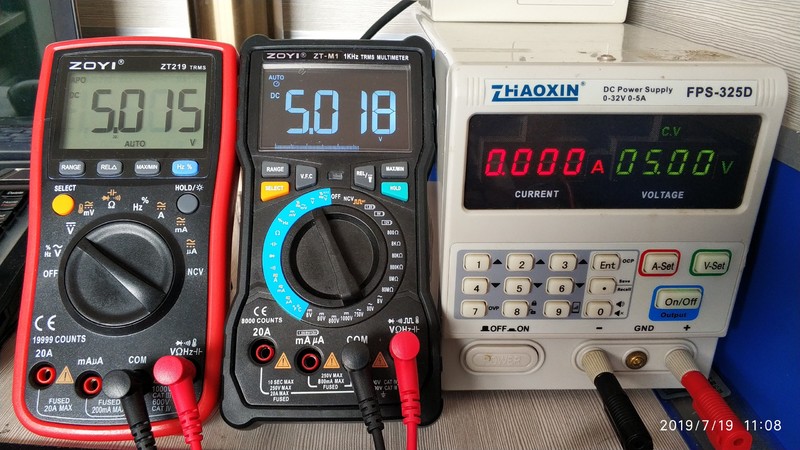

5V

5V

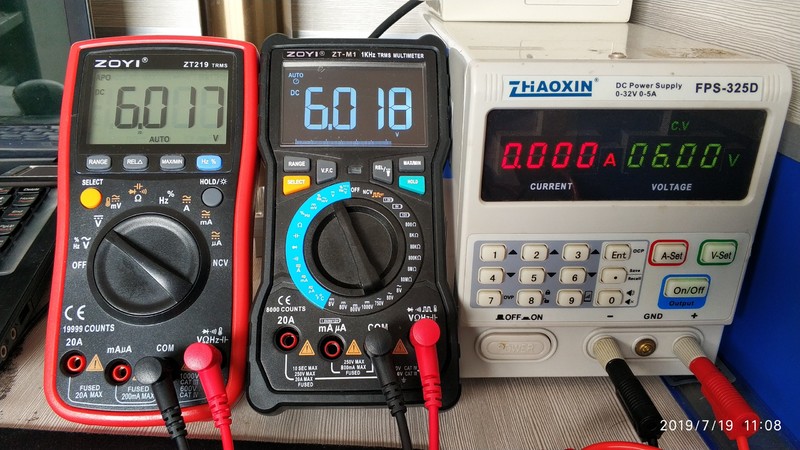

6V

6V

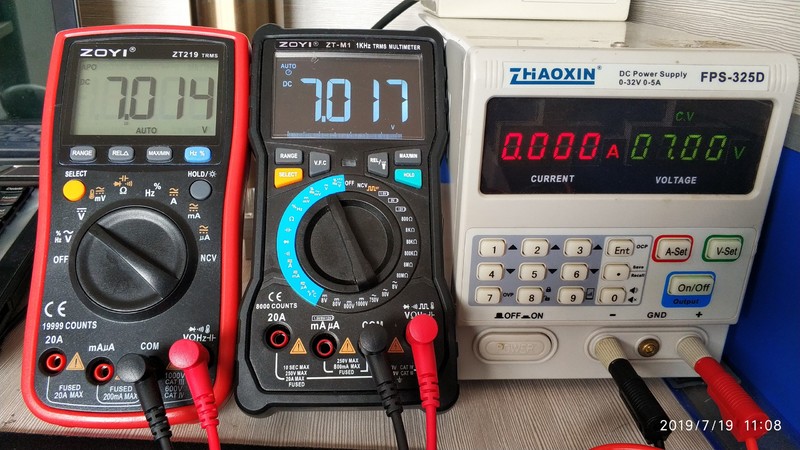

7V

7V

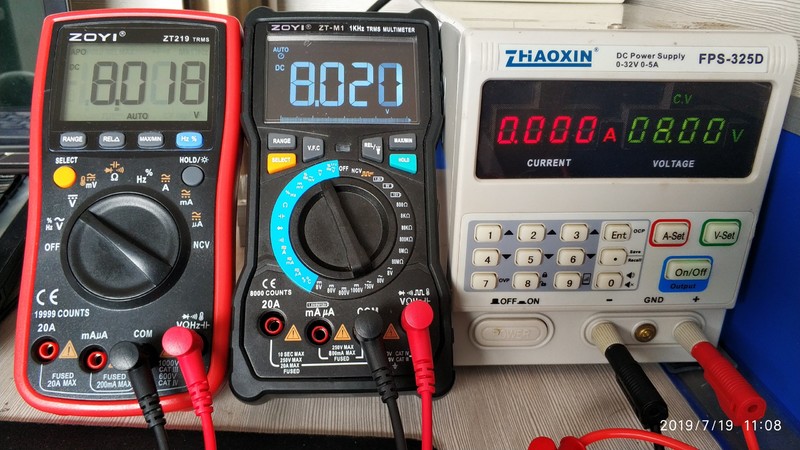

8V

8V

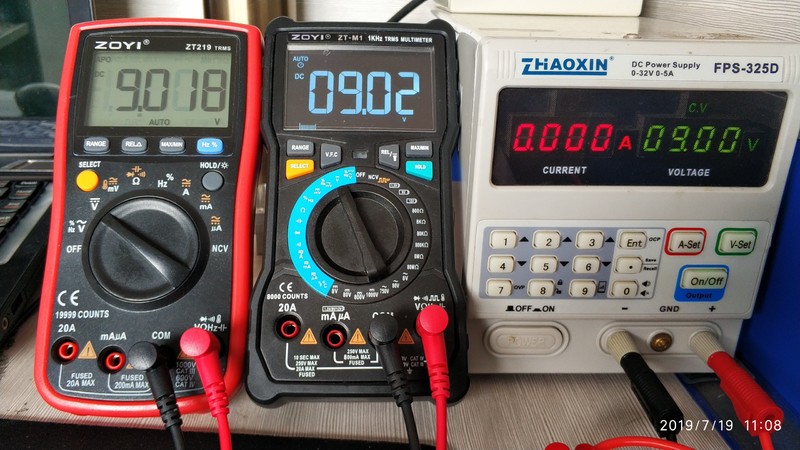

9V

9V

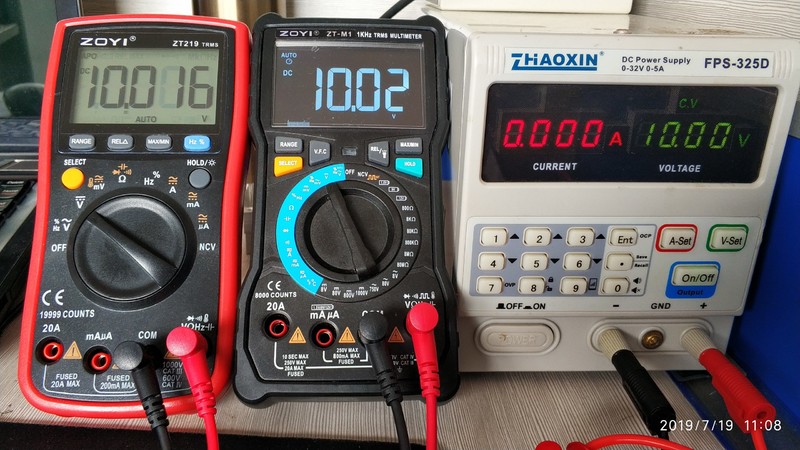

10V

10V

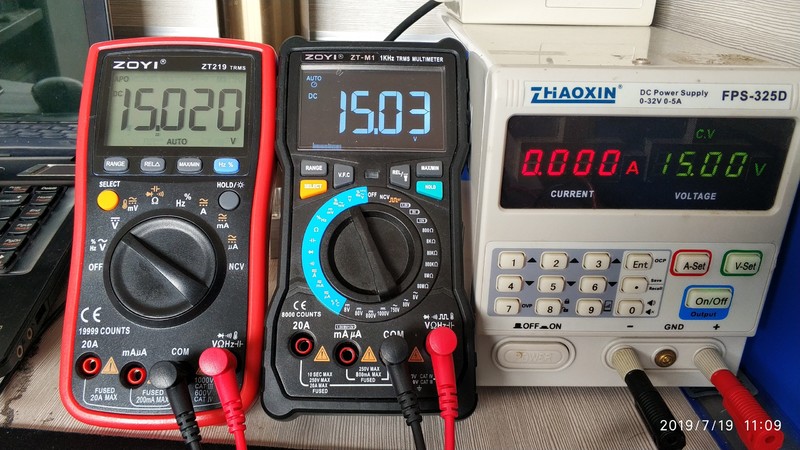

15V

15V

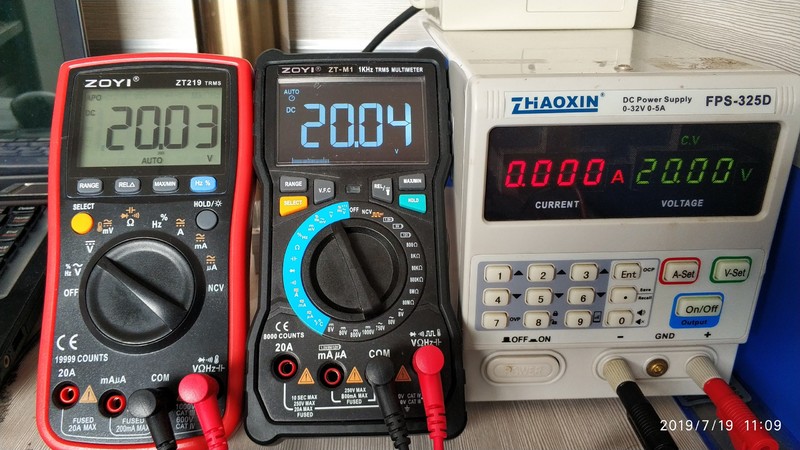

20V

20V

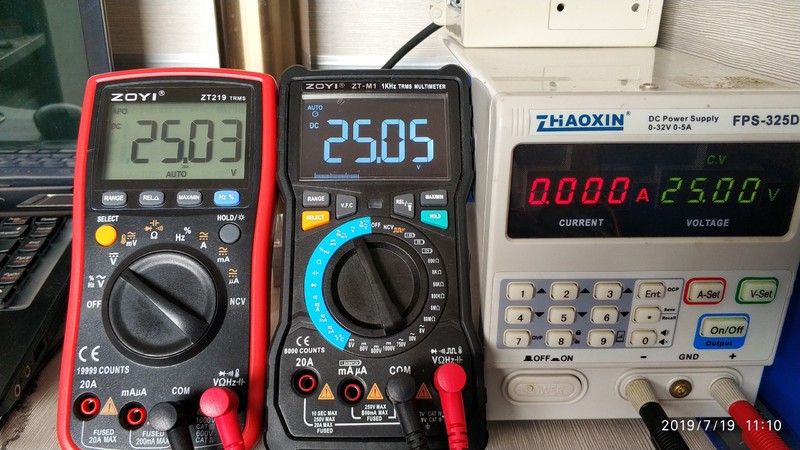

25V

25V

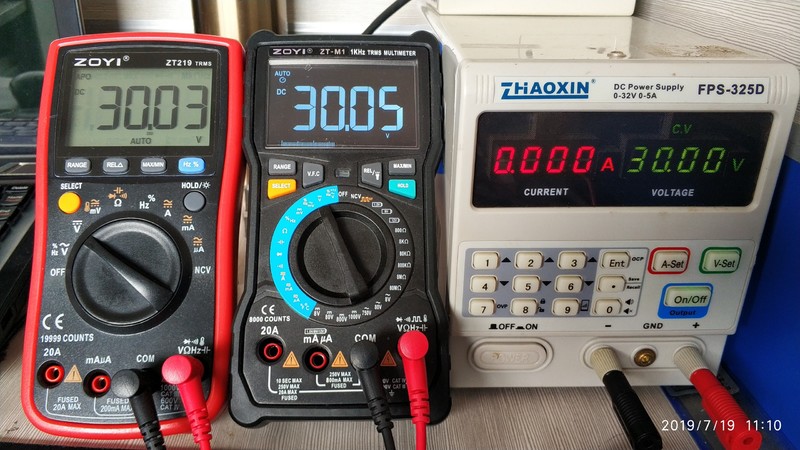

30V

30V

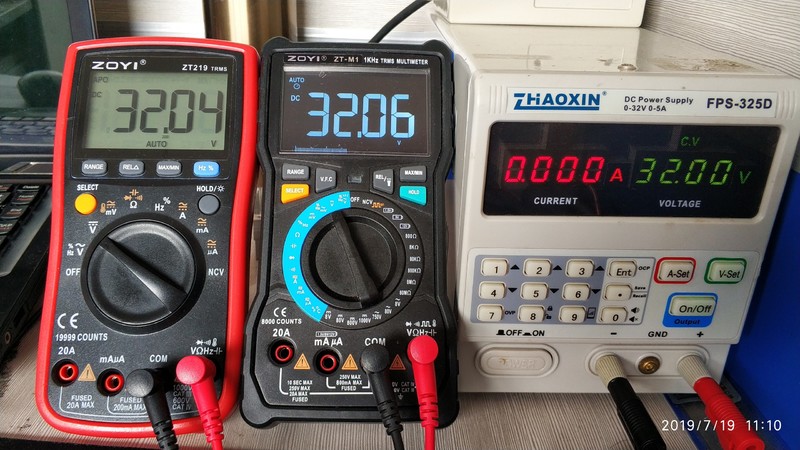

32V

32V


电流测试

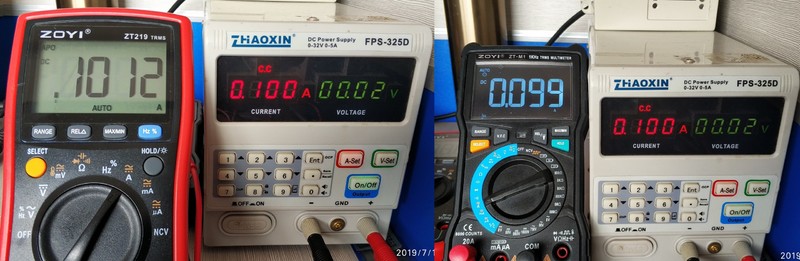

0.1A

0.1A

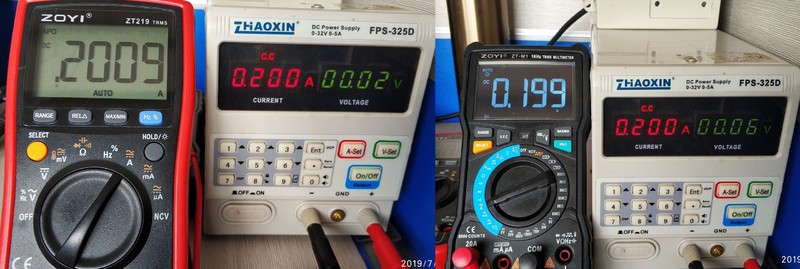

0.2A

0.2A

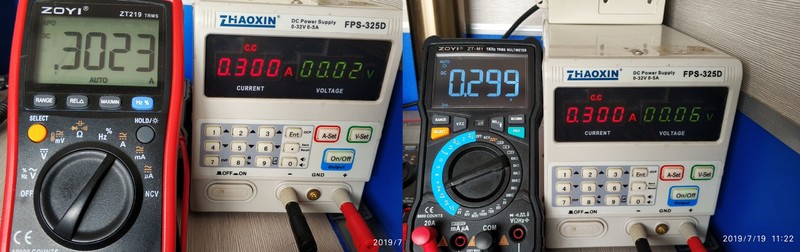

0.3A

0.3A

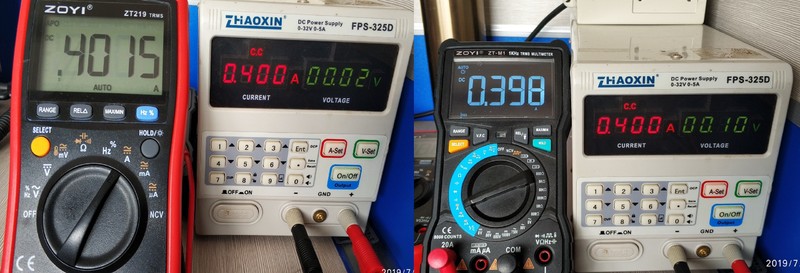

0.4A

0.4A

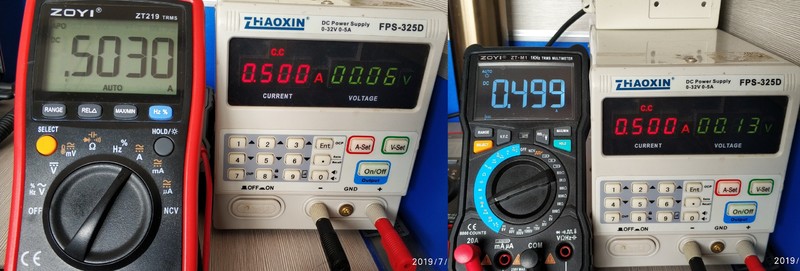

0.5A

0.5A

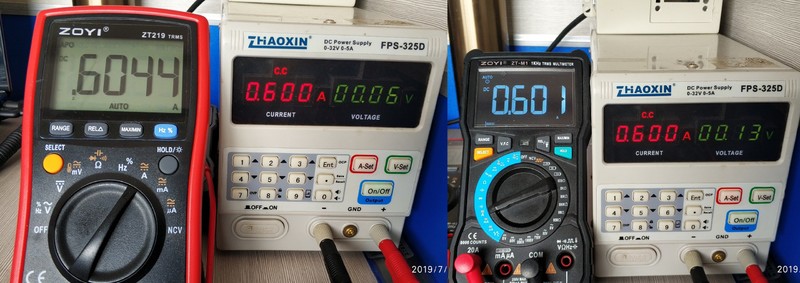

0.6A

0.6A

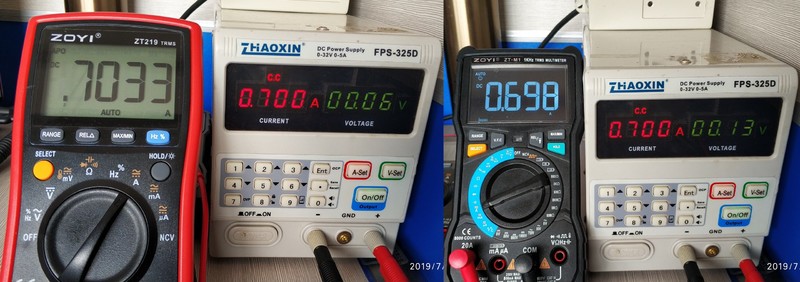

0.7A

0.7A

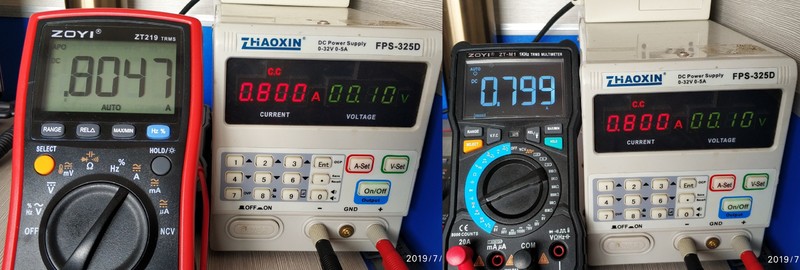

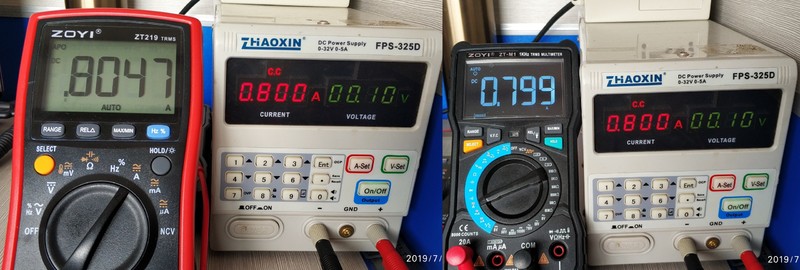

0.8A

0.8A

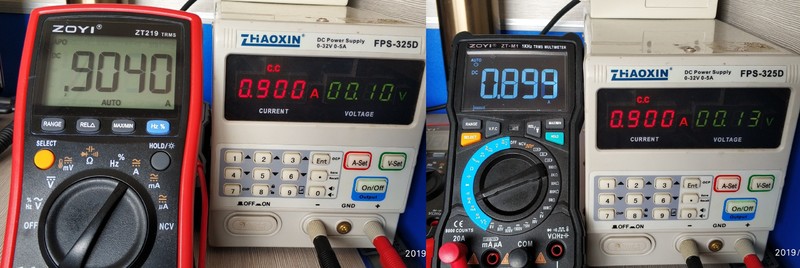

0.9A

0.9A

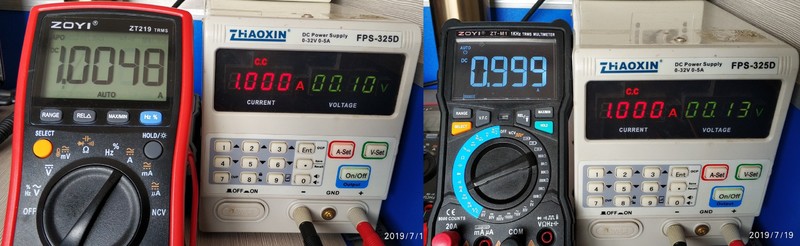

1A

1A

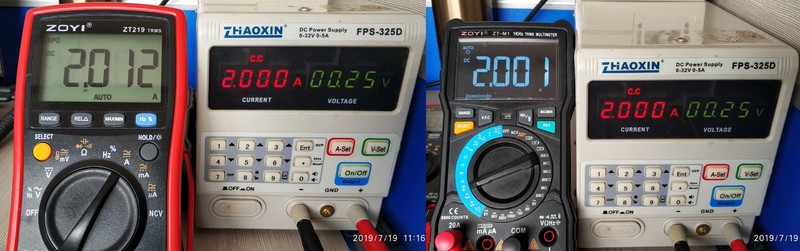

2A

2A

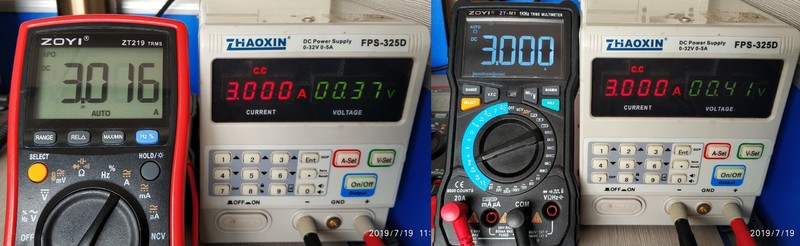

3A

3A

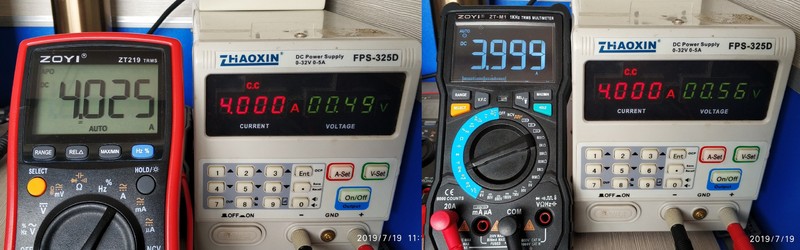

4A

4A

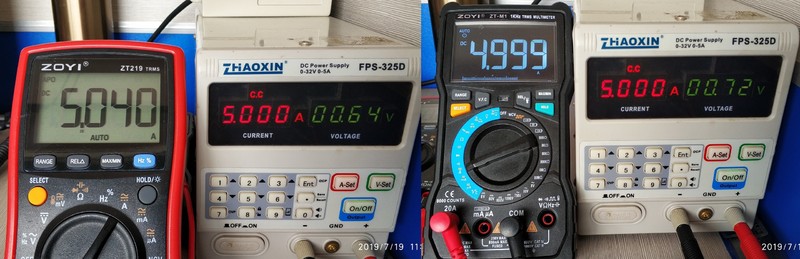

5A

5A

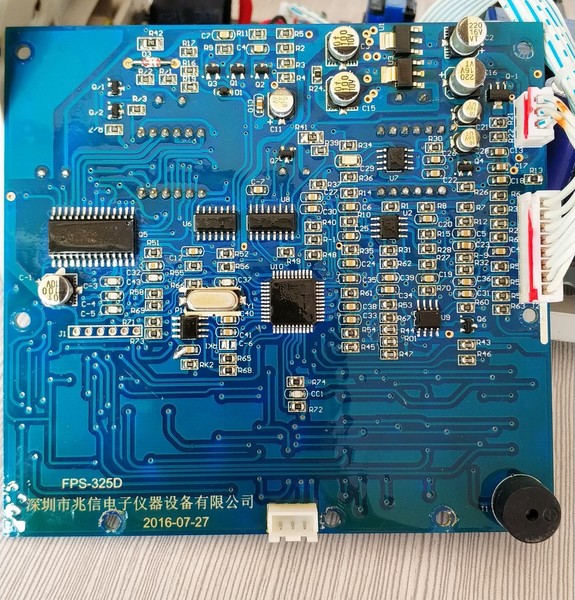

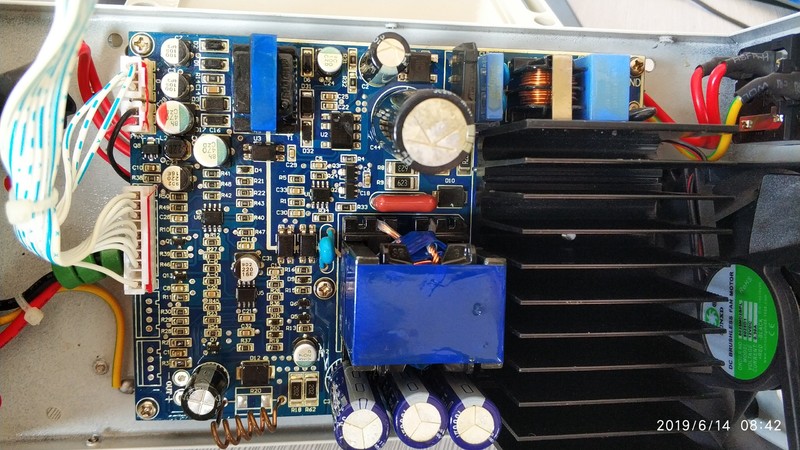

之前拆机拍的电路板图，做工还是很好，板面全部喷了油漆

控制板

控制板

电源板

电源板

FPS-325D和325DU唯一的区别就是325DU多了个USB可以连接电脑，我看到我这个325D的控制板下面也有个3位的USB接口，只是没有接出来，是不是接到电脑，下个软件就可以用了呢？希望高手指点下










收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

zlmimg 楼主     数字精灵 2019-7-19 14:15:16
哪位有325DU的PC软件，发我一份，我接个USB试试
2019-7-19 14:15:16 回复
wgsd 数字大神 2019-7-19 17:23:40
开关电源体积和效率是优点，玩电子还是比较喜欢线性电源。
2019-7-19 17:23:40 回复
chen131578 数字精灵 2019-7-19 19:05:09
哈哈，看了电压电源的显示值最后一位总是小1.
2019-7-19 19:05:09 回复
kyhwhb 数字大神 2019-7-20 09:13:09
这电源表现不错哦！
2019-7-20 09:13:09 回复
散淡021 数字大神 2019-7-21 08:10:57
谢谢分享！

这个电源要比表贵了，数字直输设置电压值爽，没有电位乱跳的事。
2019-7-21 08:10:57 回复
zlmimg 楼主     数字精灵 2019-7-21 08:41:24
散淡021 发表于 2019-7-21 08:10
谢谢分享！

这个电源要比表贵了，数字直输设置电压值爽，没有电位乱跳的事。 ...

全新的也没有这两个表贵了，除了是开关电源，其他都满意
2019-7-21 08:41:24 回复
散淡021 数字大神 2019-7-21 09:57:03
zlmimg 发表于 2019-7-21 08:41
全新的也没有这两个表贵了，除了是开关电源，其他都满意

指单个价格

但里面的料比二个表都多吧

你买的是二手？多少钱？
2019-7-21 09:57:03 回复
zlmimg 楼主     数字精灵 2019-7-21 16:12:24
散淡021 发表于 2019-7-21 09:57
指单个价格

但里面的料比二个表都多吧

全新300，二手150，没表贵吧，我是觉得还行，毕竟功能都正常，精度还可以
2019-7-21 16:12:24 回复
散淡021 数字大神 2019-7-21 20:48:18
zlmimg 发表于 2019-7-21 16:12
全新300，二手150，没表贵吧，我是觉得还行，毕竟功能都正常，精度还可以
...

１５０元可以的
2019-7-21 20:48:18 回复
表述 数字精灵 2019-7-22 08:30:29

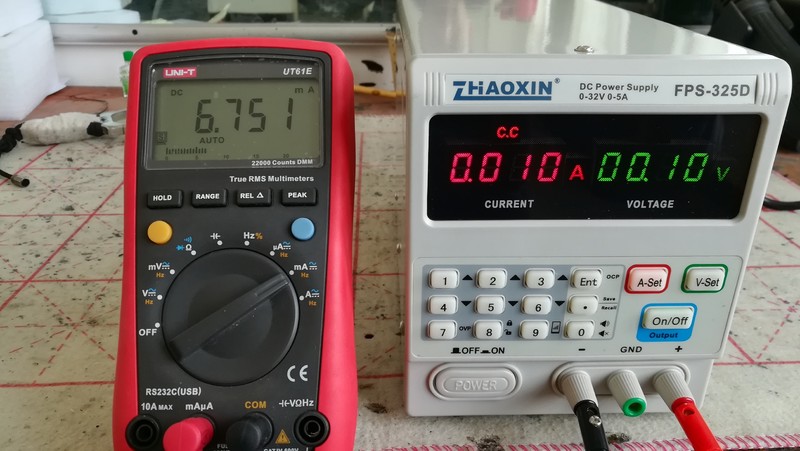

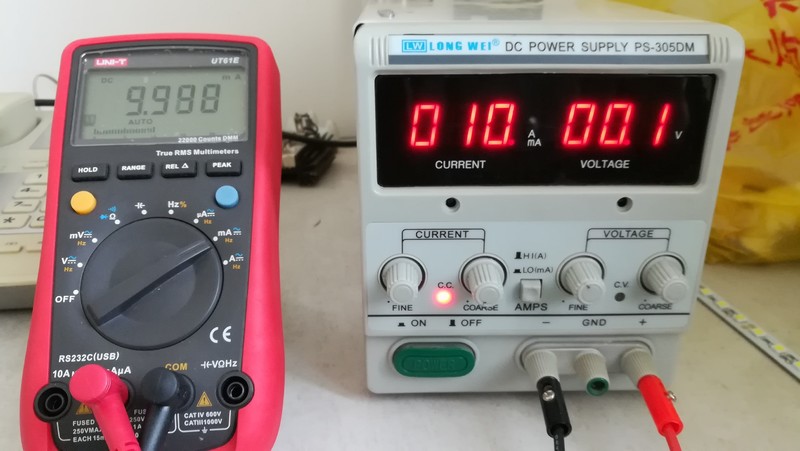

这种电源我以前买过，直接又退货了，你测试的都是它表现不 错地方，但是小电流的表现非常不好，你测试一下50MA以下的电流精度就知道了。小电流的表现还不如我龙威电源，给你上两个图片参考一下。

2019-7-22 08:30:29 回复

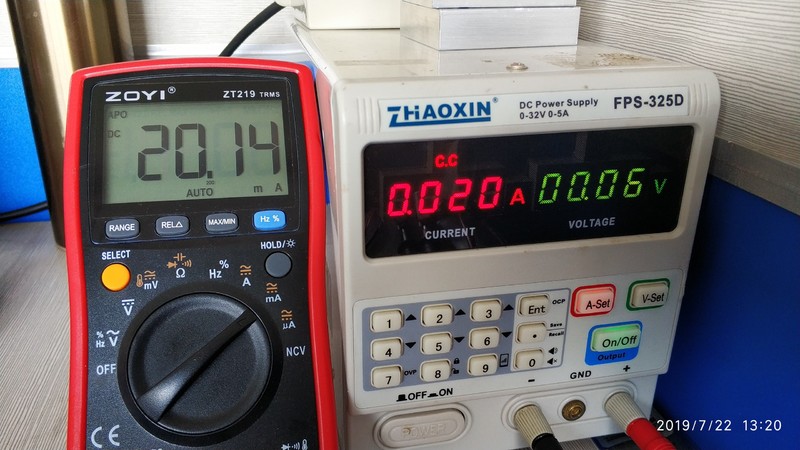

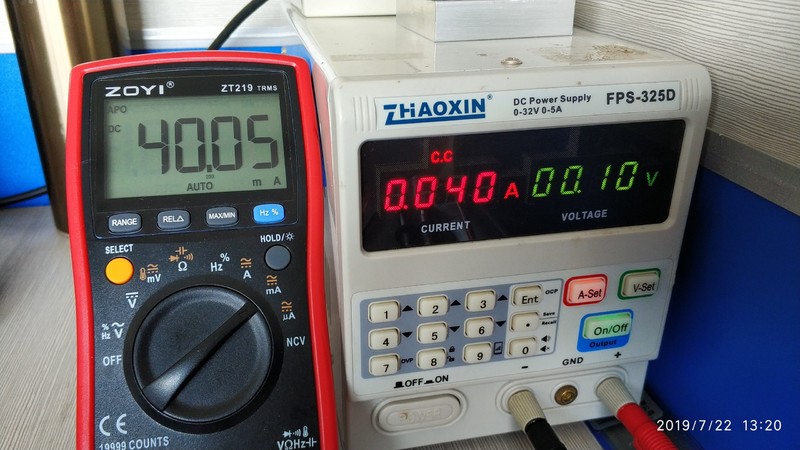

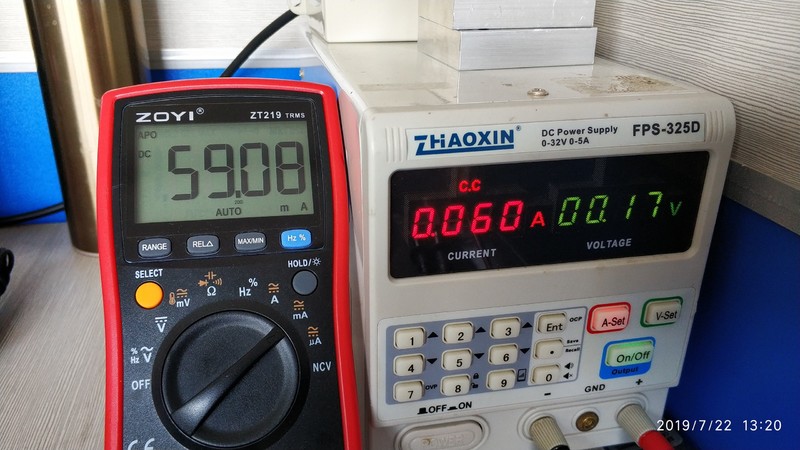

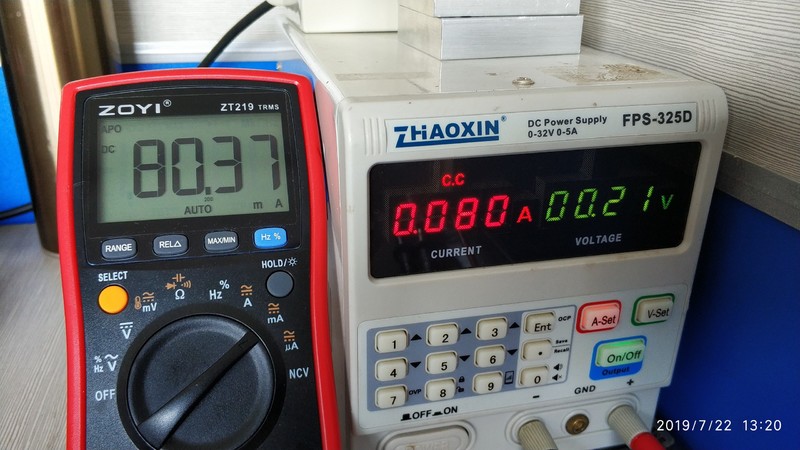

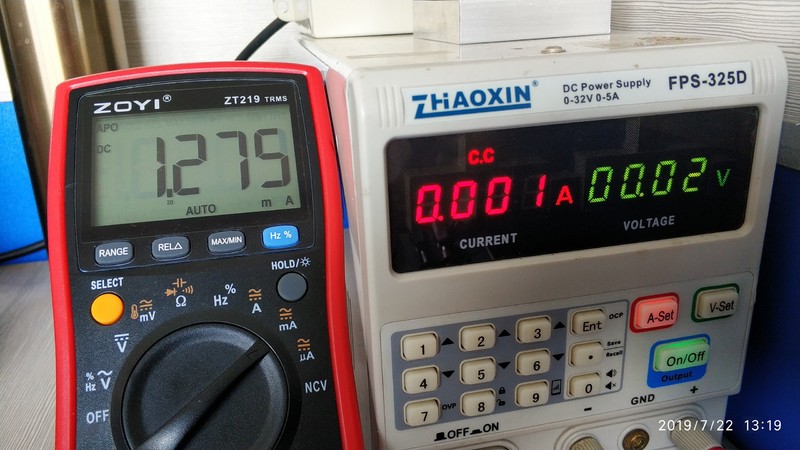

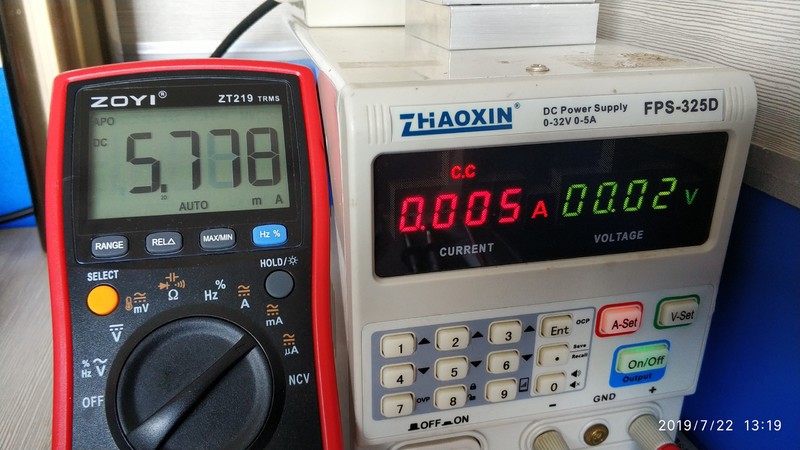

zlmimg 楼主     数字精灵 2019-7-22 13:30:10
表述 发表于 2019-7-22 08:30
这种电源我以前买过，直接又退货了，你测试的都是它表现不 错地方，但是小电流的表现非常不好，你测试一下5 ...

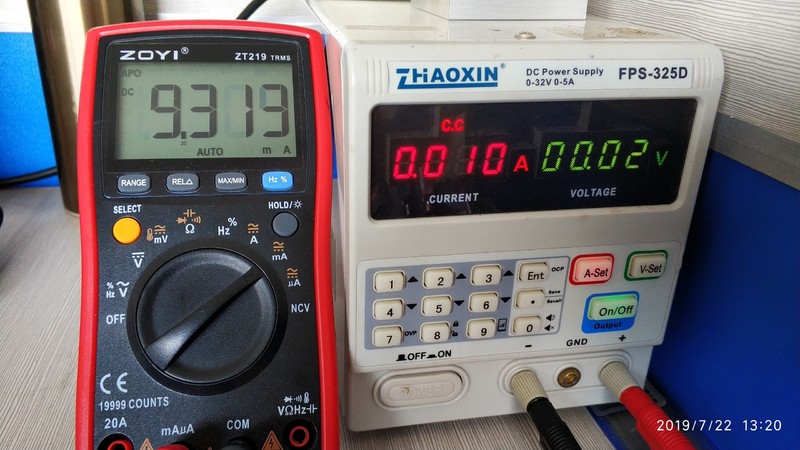

刚刚我试了下，确实小电流不太准












2019-7-22 13:30:10 回复
表述 数字精灵 2019-7-23 16:41:10
zlmimg 发表于 2019-7-22 13:30
刚刚我试了下，确实小电流不太准

1、你这台小电流状态看起来比我之前买的好多了，应该较之前有所改进。
2、我之后还买过宏胜电源，不凡电源都是开关电源的，性能更差，各种毛病，直接退掉了。
3、然后又买了一台科睿源的线性电源，精度非常高，现在一直在用。
3、后来又买了一台固纬的GPS-3303C，虽然表头是三位显示，但用起来真的很顺手，现在就留下了三台电源：龙威  科睿源和固纬。
建议：如果是想给电池充电的话选开关电源的，轻便效率高（我用的是中兴2400改装的），如果是维修用最好选择线性电源工作稳定 耐用 精度高。
2019-7-23 16:41:10 回复
zlmimg 楼主     数字精灵 2019-7-23 18:51:53
表述 发表于 2019-7-23 16:41
1、你这台小电流状态看起来比我之前买的好多了，应该较之前有所改进。
2、我之后还买过宏胜电源，不凡电 ...

我这台是16年7月份的，请问你的那台是什么时候产的，小电流精度确实差太多。
2019-7-23 18:51:53 回复
喜欢就好 数字精灵 2020-10-24 15:03:46
谢谢测试分享！
2020-10-24 15:03:46 回复
