求助，新表zt-x频率占空比问题

发表于：2019-9-26 19:57:14 3289

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

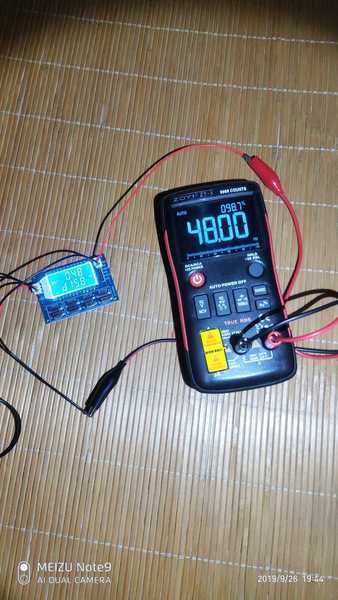

今天淘宝买的新表刚刚拿来，各档位都还可以，唯一的一个频率档占空比出问题，占空比一直显示99.几，频率测量正常，你们有这样的症状吗？有办法解决吗 P90926-194446.jpg
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（15）

wgsd 数字大神 2019-9-26 20:18:37
测试的什么频率，调换一下表笔看看。
2019-9-26 20:18:37 回复
zjqzwangdong 楼主     数字奇才 2019-9-26 20:44:18
wgsd 发表于 2019-9-26 20:18
测试的什么频率，调换一下表笔看看。

一个方波输出模块，我61e测量正常的，我去试试看
2019-9-26 20:44:18 回复
zjqzwangdong 楼主     数字奇才 2019-9-26 20:50:51
wgsd 发表于 2019-9-26 20:18
测试的什么频率，调换一下表笔看看。

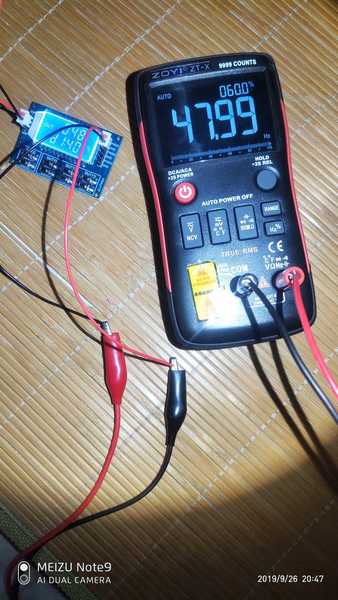

怎么会这样，反过来可以 P90926-204715.jpg 测出数值
2019-9-26 20:50:51 回复
wgsd 数字大神 2019-9-26 21:00:18
可能与信号的波形或幅度有关，万用表测频率只是附带功能。
认真的频率测试也是像测电压一样，要输入信号幅度与量程相匹配的，甚至还要滤波器滤除干扰信号。
2019-9-26 21:00:18 回复
wgsd 数字大神 2019-9-26 21:06:55
另外很多万用表测频率，不适应被测信号含有直流电压，所以才有坛友提出的需在输入端串个电容。而频率计的输入端都有交直流选择，幅度选择，阻抗选择，上升或下降沿选择，等选项匹配的。
2019-9-26 21:06:55 回复
zjqzwangdong 楼主     数字奇才 2019-9-26 22:33:51
wgsd 发表于 2019-9-26 21:06
另外很多万用表测频率，不适应被测信号含有直流电压，所以才有坛友提出的需在输入端串个电容。而频率计的输 ...

受教了，不过，说真的，这频率占空比档如果这样，那这功能做的还不到位啊，有点对不起这功能，哎，频率到是没问题，占空比有点麻烦，测方波pwm占空比反向测量有数值，用惯61e，到是没碰到这问题，正反都可以得出占空比，不知道有没有人能改进下
2019-9-26 22:33:51 回复
wgsd 数字大神 2019-9-26 22:46:17
万用表测频率就像一把螺丝刀，各自都有不同的使用范围，就看投入的成本多少。频率计测频率就是一套螺丝刀，适应面很广。
2019-9-26 22:46:17 回复
勇闯沙滩 数字大神 2019-9-27 06:34:20
wgsd 发表于 2019-9-26 21:06
另外很多万用表测频率，不适应被测信号含有直流电压，所以才有坛友提出的需在输入端串个电容。而频率计的输 ...

很好的教学，又学习到了万用表测频率的注意方法，谢谢分享。
2019-9-27 06:34:20 回复
zjqzwangdong 楼主     数字奇才 2019-9-27 08:34:07
勇闯沙滩 发表于 2019-9-27 06:34
很好的教学，又学习到了万用表测频率的注意方法，谢谢分享。

这个方法暂时只知道众仪需要，我的61e不需要
2019-9-27 08:34:07 回复
kyhwhb 数字大神 2019-9-27 10:52:14
占空比使用极少，真没注意
2019-9-27 10:52:14 回复
佳维 数字精灵 2023-3-24 09:25:57
学习学习
2023-3-24 09:25:57 回复
hymyfzgs 数字大师 2023-3-24 10:44:43
了解学习，谢谢分享
2023-3-24 10:44:43 回复
atz123 数字王者 2023-3-24 20:02:58
学习学习
2023-3-24 20:02:58 回复
wgh1027 数字大神 2023-3-24 20:30:24
学习学习一下
2023-3-24 20:30:24 回复
wgh1027 数字大神 2023-4-9 19:16:30
表笔串个电容看看
2023-4-9 19:16:30 回复
