万用表测量MΩ级高阻值电阻误差大的一个原因

初来乍到,为支持新论坛发展壮大,来支持下....
这是本人实际遇到的问题,原来误以为我的万用表有故障.....特来分享一下
当表笔线的耐压不达标绝缘电阻下降时....DIY表笔线选用的表笔和导线耐压不达标绝缘电阻下降时,均会出现测量MΩ级高阻值电阻误差大,会误以为万用表精度问题,
好了,不多说,看图

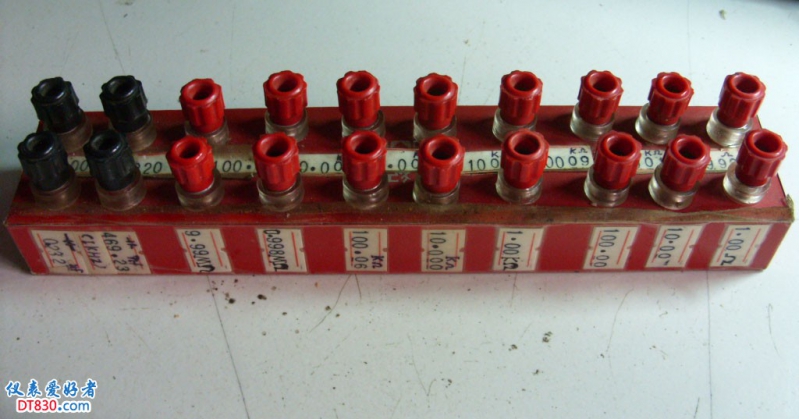

1.标定的10MΩ 0.1%电阻9.99MΩ

标定的10MΩ 0.1%电阻9.99MΩ

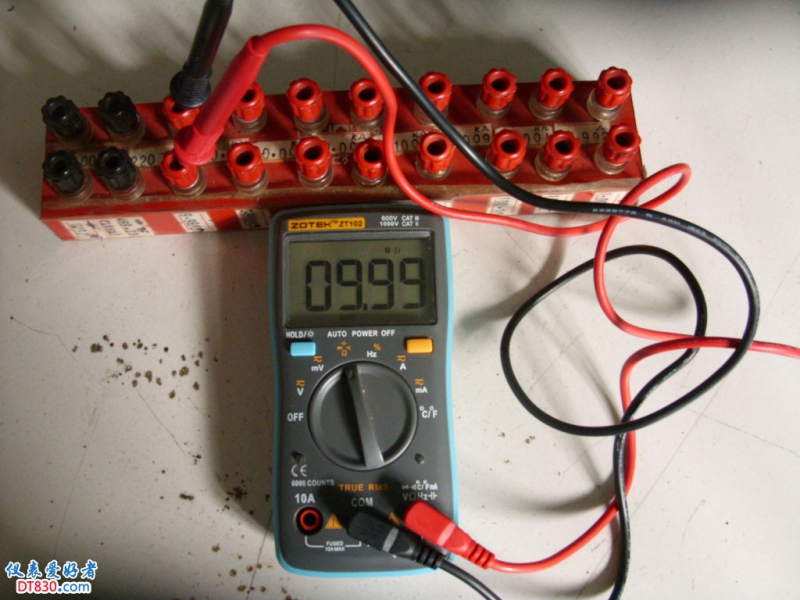

2.原装表笔测试,阻值9.99MΩ

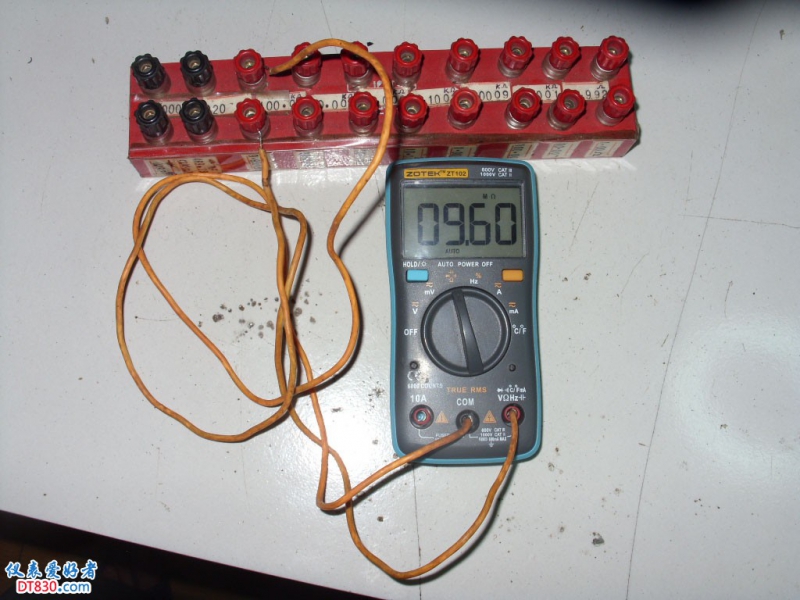

3.绝缘电阻小的表笔线,阻值9.6MΩ

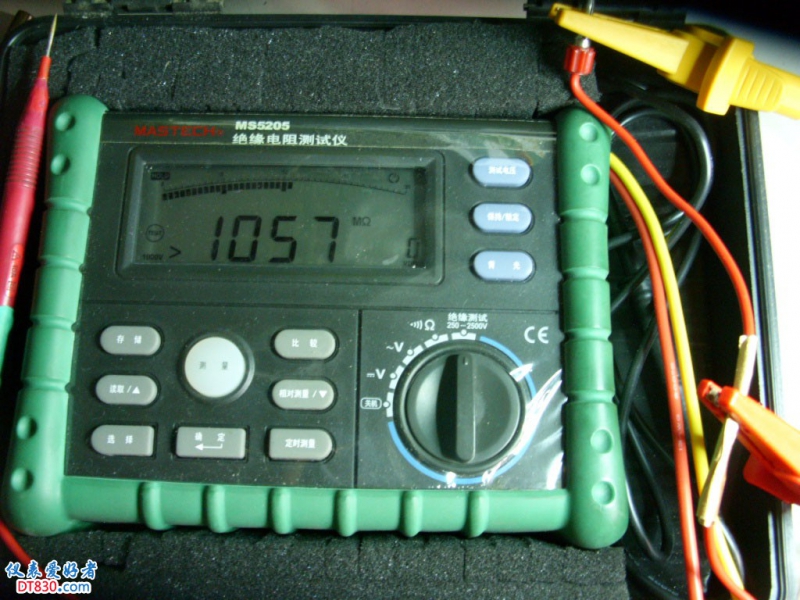

4.绝缘电阻测试仪 1000V档最高测量1057MΩ

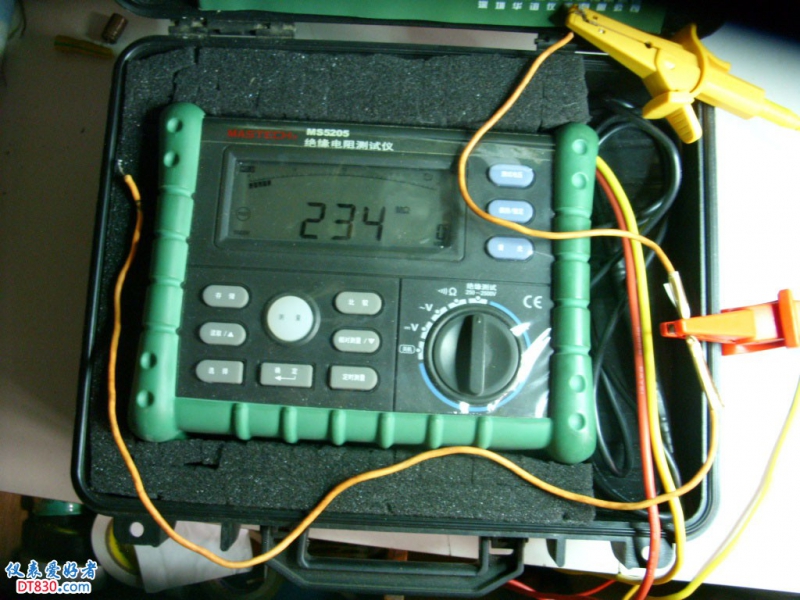

5.劣质导线,阻值234MΩ

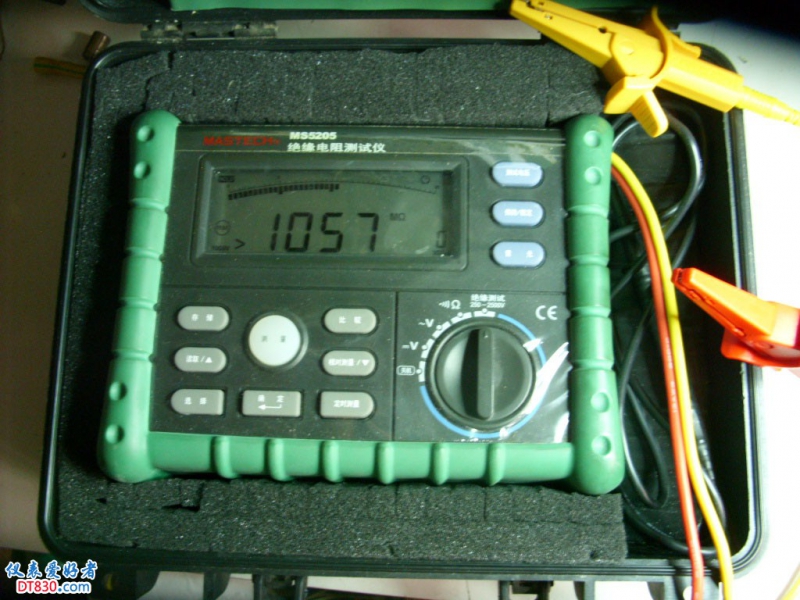

6.合格导线阻值1057MΩ

开眼了，你这装备不错了，花了不少钱，和时间啊。

你那里面装的是什么电阻，温漂如何？

有钱人，羡慕妒忌恨呀

你是特意找了旧导线试，
楼主说的有可能，到要留意。
一般空气湿度不高分开表线，影响可忽略

电阻比较牛~

楼主好装备......高阻值本来对环境绝缘湿度就有严格要求的，一级、二级电箱等漏保，修电机测绕组都是如此。

这帖子没看我就发了【表笔还是自己做的好】，看来好笑，肤浅，这么多的表笔帖子学习了。

普通的万用表，就是有二个不好的现像，测量小电阻不准，大电阻也不准，中间值还可以，测量二边的电阻一定要四线法测量才准确，如有二线，四线电阻的台表，LCR电桥等比较准。

绝缘电阻测量不能这样对比吧，绝缘电阻与测量仪器的电压有关的。
列如PCB板上的两条相邻导体，你用普通万用表量（表内电压几伏），电阻无穷大。你用内部上百伏千伏的绝缘表或摇表量是不一样的。
再说电阻和绝缘电阻是不同概念的东西，没见谁把10欧电阻、10K电阻说成10欧绝缘电阻10K绝缘电阻。

wgsd 发表于 2017-11-17 18:53
绝缘电阻测量不能这样对比吧，绝缘电阻与测量仪器的电压有关的。
列如PCB板上的两条相邻导体，你用普通万用 ...

您好像没看明白我要表达的主题

华益 发表于 2017-11-17 20:53
您好像没看明白我要表达的主题

测量高阻最好用好点的屏蔽線，测量时身体不要接近

光速飞行 发表于 2017-11-16 16:21
普通的万用表，就是有二个不好的现像，测量小电阻不准，大电阻也不准，中间值还可以，测量二边的电阻一定要 ...

绝大部分万用表测量高阻及低阻都是力有不逮,测高阻用2线也沒问题，线阻可以忽略，但最好用屏蔽线。

什么表 发表于 2018-1-28 07:33
绝大部分万用表测量高阻及低阻都是力有不逮,测高阻用2线也沒问题，线阻可以忽略，但最好用屏蔽线。 ...

LCR都是屏蔽线又是四线测量。

wgsd 发表于 2017-11-17 18:53
绝缘电阻测量不能这样对比吧，绝缘电阻与测量仪器的电压有关的。
列如PCB板上的两条相邻导体，你用普通万用 ...

9楼说的正确，测量绝缘性，一般都用到摇表，一般都到500V，万用表不是用来测绝缘性的。不是它的活，就别指望它干好。
