稳压管到了，准备改锂电（更新简便方案）

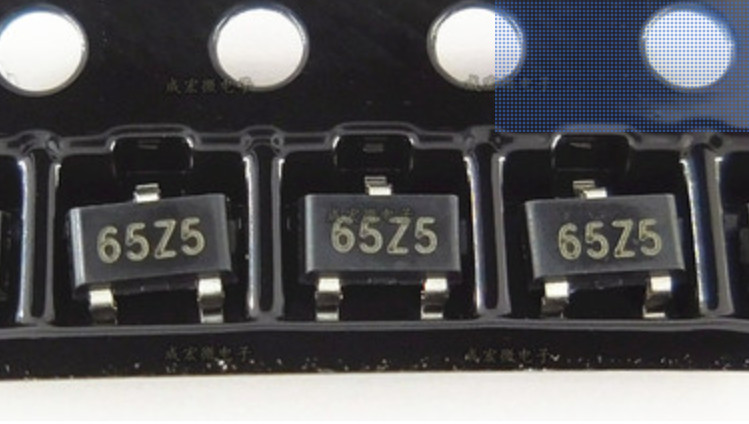

稳压管到了，XC6206P302  印字65Z5   输出3V
有空准备改锂电，先做测试，效果相当不错，几分钱一个，便宜！
缺点就是尺寸太小，只有3毫米不到一点，没基板不好焊，
最简便的18650肯定没戏，放不进，只能用各类方片型锂电，想干脆用大点，准备把原电池盒去了，再想法扩大点
放一个大片进去，反显耗电？咱有的是电，还不关机！瞬间有土豪的感觉....！ （“醒醒”，醒醒”），有人叫我了

===补充方案在尾部===

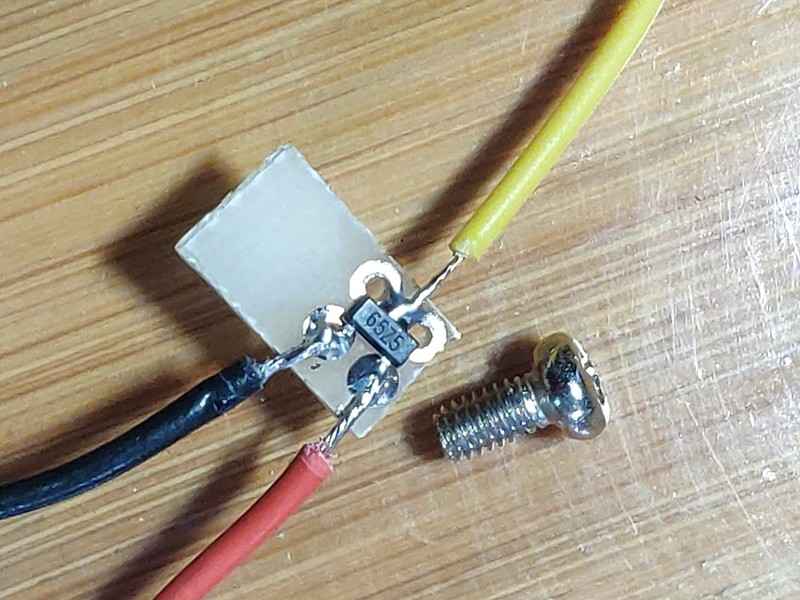

好小，用102A的电池盖罗丝对比，不好焊，切了块洞洞板焊上，
黑色负极，黄色-锂电正极输入，红色 3V稳压输出，就这么间单！

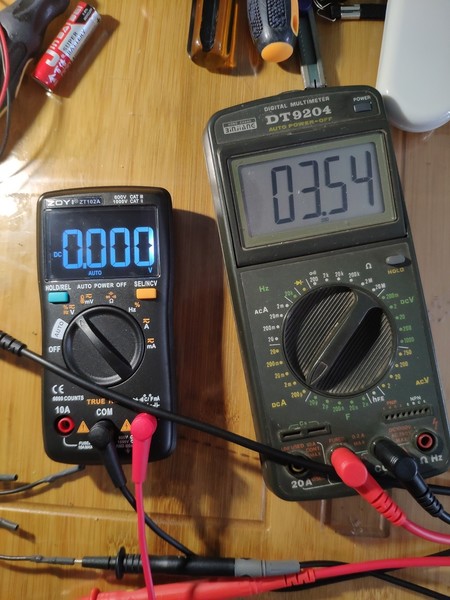

接锂电，全空载下电流，3.54 ua ，质量还不错

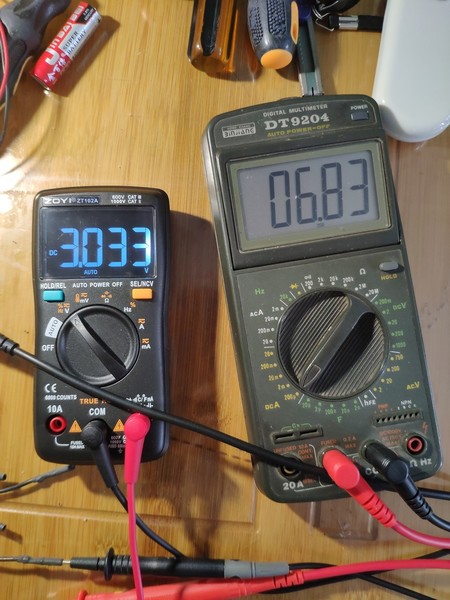

接电压表，电压3.033，电流6.83 ua

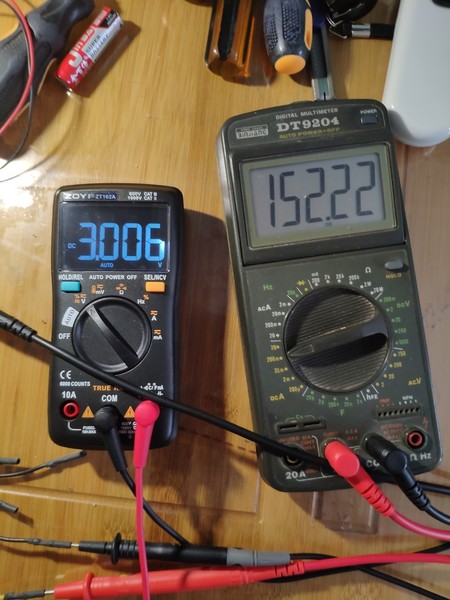

接150毫安负载，输入电流 152毫安，电压3.006，带动表应该没问题


分界线，下面加上搭接电池盒，开机测试
=====================================================

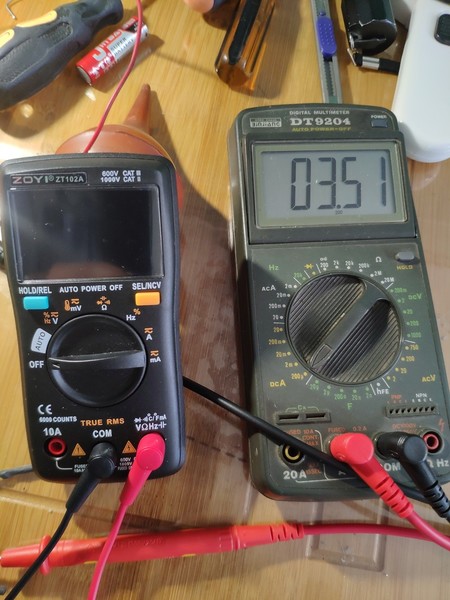

102A 关机状态电流，3.51ua ，很小了

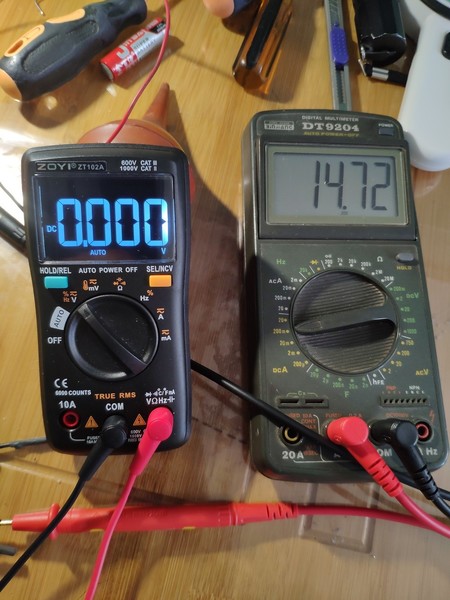

电压档工作电流，14.72 ma  , 在此档位上自动关机后电流为 9.78ua，电流很小了
  稳压供电屏幕亮度等一致性更好，3V下亮度合适，没有象普通碳性电池，刚装上3V多，过亮，特别是发光处，
用到不到3V时，会不够亮，特别是蜂鸣一响，就会一明一暗

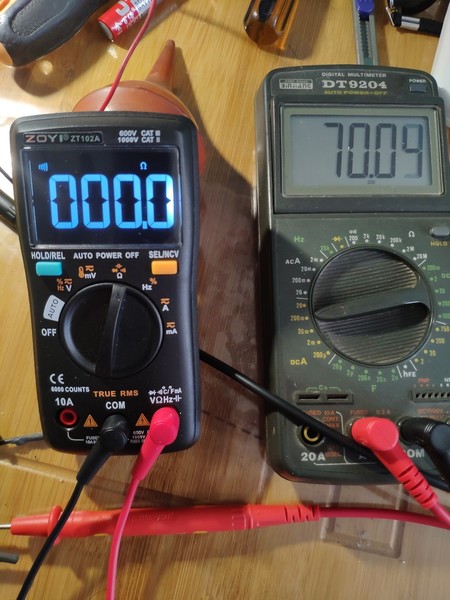

电阻档表笔短接，蜂呜，电流70.04 ma


=================================================
补充：

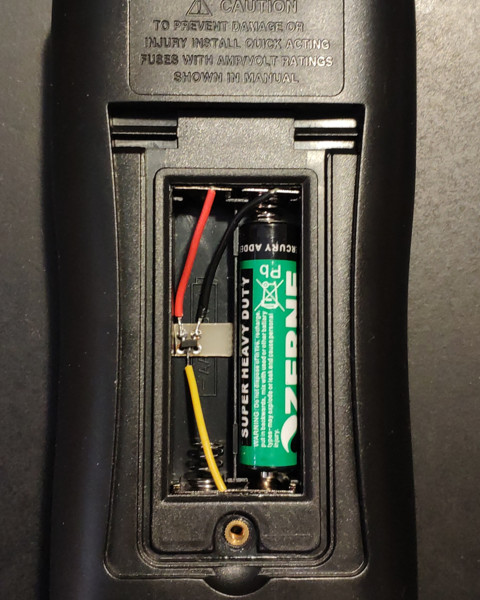

对于不想拆机和最方便方法，可以采用以下方法，如图，
导线直接卡入钢片中，采用一节7号尺寸的锂电，或铁锂都可以，新买的话肯定锂电好了，各方面不用多说
这样你可以连表都根本不用拆，费用也要比变压1.5V的低多了，容量还大
电池也随时可以更换，或没有时，可以拆线用回1.5V的标准电池

没看到锂电池和稳压管65Z5，如果方案好还行，以前本论坛3V万用表改造电池很多的。

勇闯沙滩 发表于 2019-10-23 12:54
没看到锂电池和稳压管65Z5，如果方案好还行，以前本论坛3V万用表改造电池很多的。 ...

加上图了

正激动着呢，被人叫醒，眼泪横飞，打湿了稳压管可就漏电啦

wgsd 发表于 2019-10-23 13:46
正激动着呢，被人叫醒，眼泪横飞，打湿了稳压管可就漏电啦

没事，现在电池容量大着，这点电咱无所谓

cast 发表于 2019-10-23 13:57
没事，现在电池容量大着，这点电咱无所谓

你这个电流最大300mA，比我的7130好，7130才30mA，但最大输入电压二十几伏。

wgsd 发表于 2019-10-23 14:16
你这个电流最大300mA，比我的7130好，7130才30mA，但最大输入电压二十几伏。

看参数，好象在3V下，通常最大是200ma，7130只有30ma的，太小了，好多都用不了
但我买的这种输入最大只有6V，

输入电压是小了点

cast 发表于 2019-10-23 14:33
看参数，好象在3V下，通常最大是200ma，7130只有30ma的，太小了，好多都用不了
但我买的这种输入最大只有 ...

大部分都是用锂电，电压高了也没用。

这个可以有。

谢谢分享！也是个不错的思路，简单不用常换电池。

我还是喜欢看到低电量报警符号。

楼主改3V 大电源
因这批次开叫芯片有大电流（而7号碳性就要比你小），先串二个二极管用，待解决后再拆除


M1和X出厂都配碱性

何不覆铜板蚀刻几块备用？

GrayMocha 发表于 2019-10-23 20:57
何不覆铜板蚀刻几块备用？

准备批量改装呀

wgsd 发表于 2019-10-23 21:43
准备批量改装呀

感觉蛮适用的，现在两节电池的表挺多的，而且好多表受电池电压差异影响还有误差。

低输入电压低功耗，这个芯片用到数子表上正合适

坐等看效果

cast 发表于 2019-10-23 13:33
加上图了

太简单了，看看效果吧。

这玩意多少钱一个？

snowrose2000 发表于 2019-10-24 10:11
这玩意多少钱一个？

开头说了，几分钱一个，TB上还有包邮的

GrayMocha 发表于 2019-10-23 20:57
何不覆铜板蚀刻几块备用？

再用，洞洞板再切一小片来就可以了，不用蚀刻那么麻繁

或根本不需要板，直接搭线好了，怕扯掉线，或脚，用热容胶之类封固好了，试过持续200mA，

手指压感，不觉热，其实看测试就知道了，效率很高
