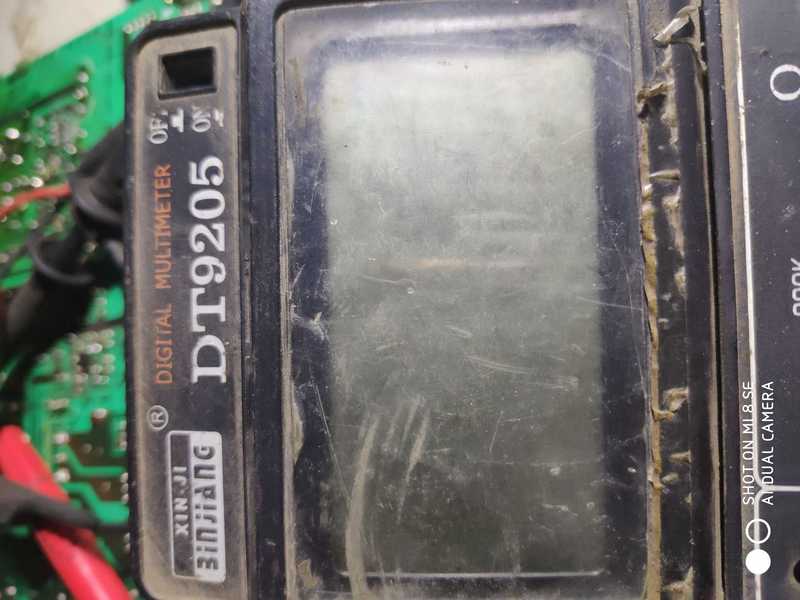

jinxi dt9205

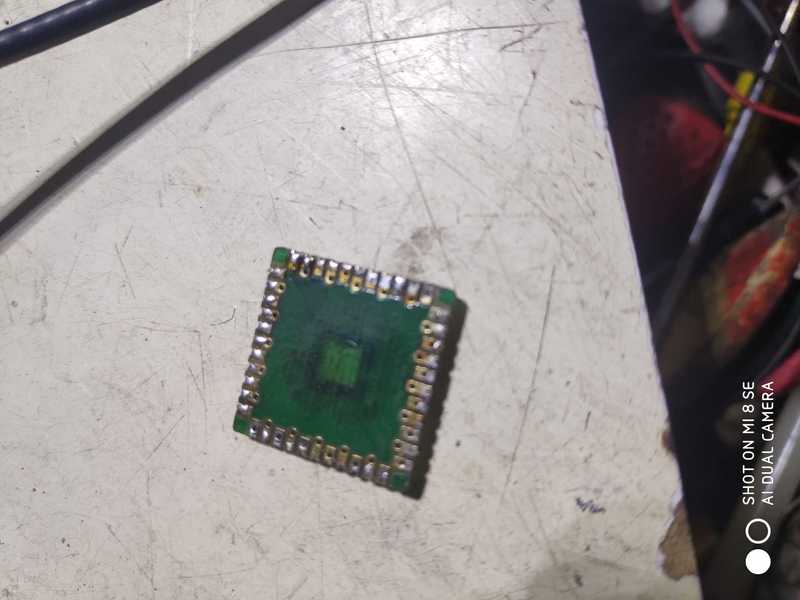

各位师傅这有个坏表 一开始是交流电压不准 修了修不显示了 怀疑主芯片坏 没看到型号各位给看看谢谢

方向错了，东墙坏了你把西墙拆了

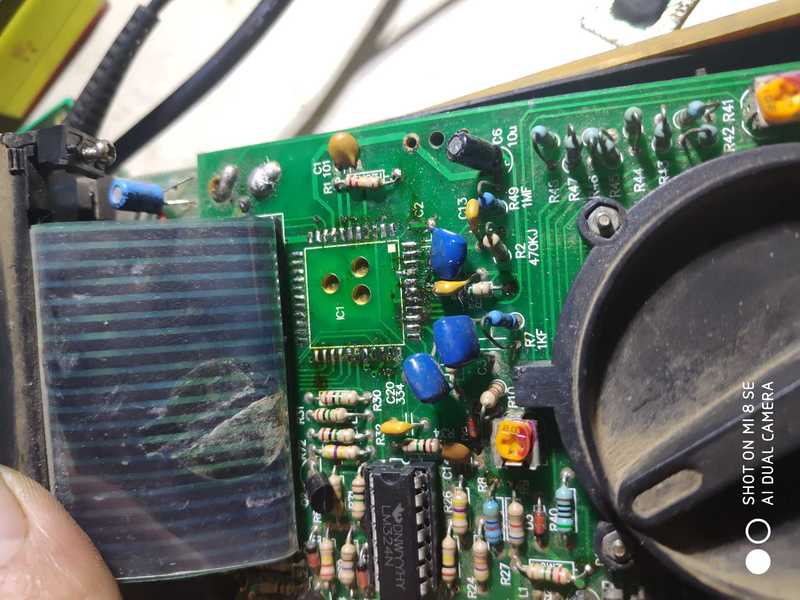

我没这个表，看这结构像是7106芯片的架构，如果是这样，交流有单独的变换电路，与芯片无关。

wgsd 发表于 2019-11-1 09:42
方向错了，东墙坏了你把西墙拆了
我没这个表，看这结构像是7106芯片的架构，如果是这样，交流有单独的变 ...

tl062换了 没起作用电阻都测了

wgsd 发表于 2019-11-1 09:42
方向错了，东墙坏了你把西墙拆了
我没这个表，看这结构像是7106芯片的架构，如果是这样，交流有单独的变 ...

谢谢师傅 7106淘宝没看到这样的芯片 买硬芯可以吗

硬芯的好安装吗？外形不一样。

aoda0202 发表于 2019-11-1 10:37
谢谢师傅 7106淘宝没看到这样的芯片 买硬芯可以吗

不知你的芯片尺寸，为什么不把原先的再焊上？

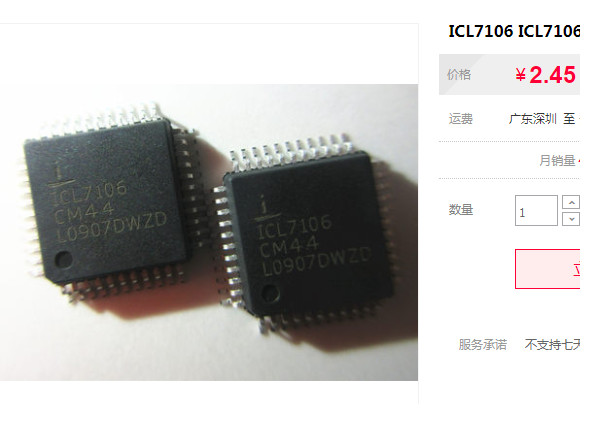

淘宝有这种44脚的硬风。

wgsd 发表于 2019-11-1 11:34
不知你的芯片尺寸，为什么不把原先的再焊上？
淘宝有这种44脚的硬风。

19mm放的

装上不起作用了

网上资料7106CM44的管脚外围尺寸13mm，你的焊盘19mm，芯片小了，如果确认你的芯片是7106，要换也只能连线了，需要耐心啦。

aoda0202 发表于 2019-11-1 13:43
装上不起作用了

看你拆下的芯片，可能排上用处。既把芯片铲除，只留焊盘，把新的7106CM44芯片焊在原芯片板上，估计管脚能搭上焊盘，这样再把焊好的芯片小板，焊到PCB上，可能就不用引线了，就是用原小板当引线连接用。
你量一下，也许你的PCB主板两侧的管脚焊盘距离不大于13mm，那就省事了，可直接焊上。

少见的封装！

wgsd 发表于 2019-11-1 14:23
看你拆下的芯片，可能排上用处。既把芯片铲除，只留焊盘，把新的7106CM44芯片焊在原芯片板上，估计管脚能 ...

好先谢谢

芯片坏将影响所有档

看样子就是7106芯片。
