禁闭在家，焊了个放大器套件

发表于：2020-2-16 01:10:22 仪友声音 4991

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 闻雨听风 于 2020-2-16 01:18 编辑

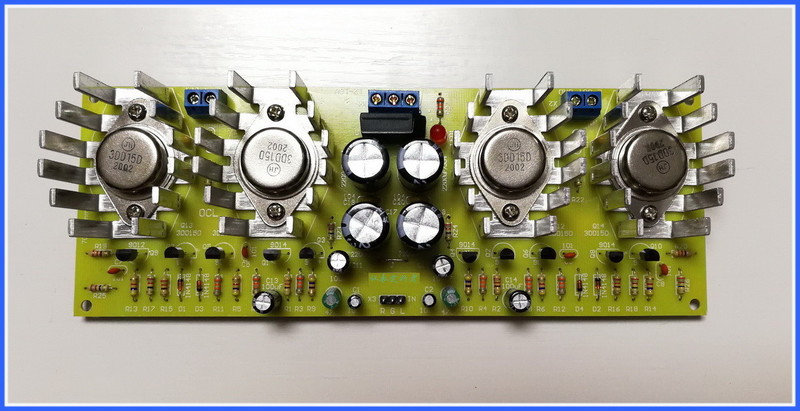

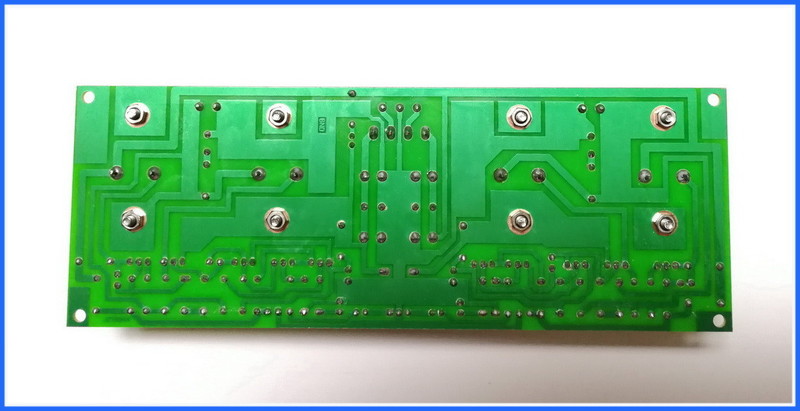

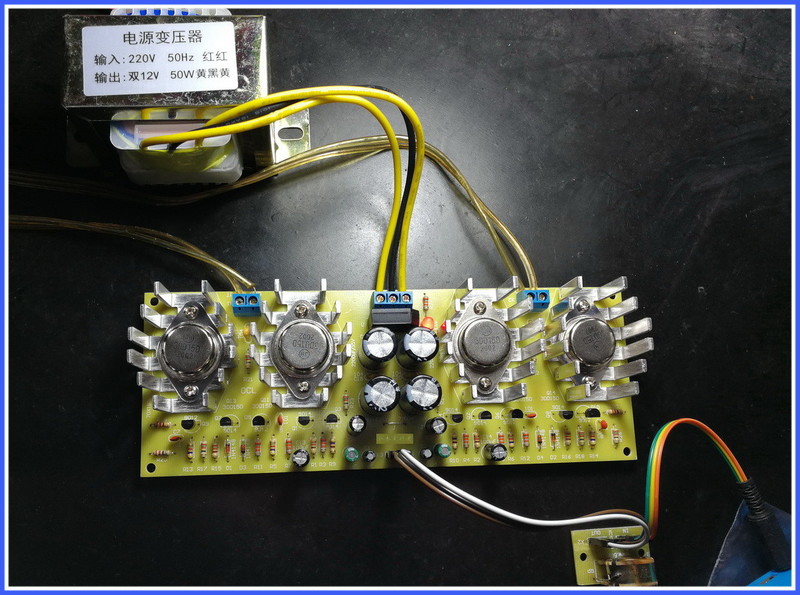

      2020春节可能是终生难忘的记忆了，已经在家闭关了20多天了，事情还是看不到终点，看书也读不下去，什么都没有心情，昨天强迫自己跑到地下室想去翻出很久以前买的收音机套件，记得当时买了好几套，结果翻出了去年初买的ocl放大器套件，就它吧，反正是焊个东西玩，焊完后试机，根本不用调试，中点电压就是0v，实际试音效果还不错，感觉应该是现在的原件生产工艺好了，一致性好，记得很早时候流行自己组装放大器时，主要采用OTL电路，调试时还经常出问题，OCL电路轻易不敢尝试，组装好也不敢接喇叭，组装完中点电压很少为零的，电路直接耦合，有问题也不好排除，也许是当时零件都是一个一个凑得，一致性太差了，所以经常出问题。
      自己感觉这种分立元件的放大器效果还是好于数字功放的，当然现在的数字功放也很好了，我也喜欢用，还买了好多种功放模块，一块很小的模块输出功率就很大，也不需要或只需很小的散热片，业余用用足够了，反正自己就是个木耳朵











收藏
送赞
分享

评分

参与人数 1金钱 +100 收起 理由
独坐渔舟的老叟 + 100

查看全部评分总评分 : 金钱 +100

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（22）

勇闯沙滩 数字大神 2020-2-16 08:14:39
四个大金封管真好看，现在都是塑封的多了。年轻时也买过功放套件，焊好后声音太小，可能是扬声器，变压器不配套，没弄明白。
2020-2-16 08:14:39 回复
闻雨听风 楼主     数字王者 2020-2-16 09:20:50
勇闯沙滩 发表于 2020-2-16 08:14
四个大金封管真好看，现在都是塑封的多了。年轻时也买过功放套件，焊好后声音太小，可能是扬声器，变压器不 ...

这个声音可用震撼形容，自己感觉是现在的元件生产工艺好、一致性好，所以典型的OCL电路焊出来都不用调试，我还是喜欢分立元件的声音，总感觉数字放大浑浊不清晰，对比了YDA138-E和PAM8610数字芯片的效果，明显分立元件的效果好的多，现在玩个东西太方便了，想想过去组装个7管超外差收音机，零件凑齐就半年多
2020-2-16 09:20:50 回复
HD123 数字精灵 2020-2-16 10:40:08

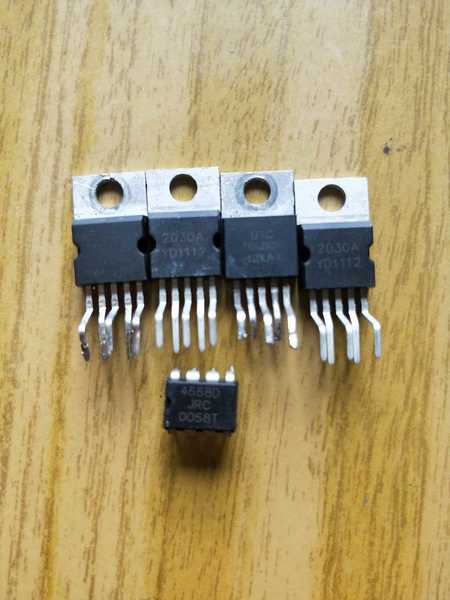

建议楼主用这几个元件做一个2.1功放，效果安逸得很！
以下程序自动插入未在内容中添加的图片或附件
2020-2-16 10:40:08 回复
wgh1027 数字大神 2020-2-16 10:40:44
谢谢分享
2020-2-16 10:40:44 回复
闻雨听风 楼主     数字王者 2020-2-16 10:56:32
本帖最后由 闻雨听风 于 2020-2-16 11:07 编辑
HD123 发表于 2020-2-16 10:40
建议楼主用这几个元件做一个2.1功放，效果安逸得很！

     手里有2030A的双声道功放板和5532的前置版，自己听着感觉也不错，可能现在的5532国产的不行吧，没有感觉到当年运放之皇的神奇，当然主要是自己是个木耳朵，可能听不出来。4558没有用过，不过看各种评论说4558不如5532，我自己是不知道。
      补充：你展示的JRC4558评论说很好。
2020-2-16 10:56:32 回复
HD123 数字精灵 2020-2-16 11:14:49
闻雨听风 发表于 2020-2-16 10:56
手里有2030A的双声道功放板和5532的前置版，自己听着感觉也不错，可能现在的5532国产的不行吧，没有 ...

4558安逸得很！就这几个重要元件，组装个2.1功放，那个低音效果超级震撼！
2020-2-16 11:14:49 回复
闻雨听风 楼主     数字王者 2020-2-16 11:47:50
HD123 发表于 2020-2-16 11:14
4558安逸得很！就这几个重要元件，组装个2.1功放，那个低音效果超级震撼！
...

个人不是太喜欢超重低音，喜欢比较均衡的声音，清晰明亮就好。我感觉过去说的锗管声音比较温暖应是频响较低的缘故，硅管功放如果调试好、没有轻微自激的话，还是硅管的声音明亮。
2020-2-16 11:47:50 回复
HD123 数字精灵 2020-2-16 11:52:59
闻雨听风 发表于 2020-2-16 11:47
个人不是太喜欢超重低音，喜欢比较均衡的声音，清晰明亮就好。我感觉过去说的锗管声音比较温暖应是频响较 ...

哦！我就喜欢超重低音！感觉没低音炮的音箱听起不带劲！
2020-2-16 11:52:59 回复
wgsd 数字大神 2020-2-16 13:34:18
40Hz什么感受
2020-2-16 13:34:18 回复
闻雨听风 楼主     数字王者 2020-2-16 13:52:00
wgsd 发表于 2020-2-16 13:34
40Hz什么感受

40hz再加上大功率的音量估计内脏会颤动吧
2020-2-16 13:52:00 回复
闻雨听风 楼主     数字王者 2020-2-16 21:12:21

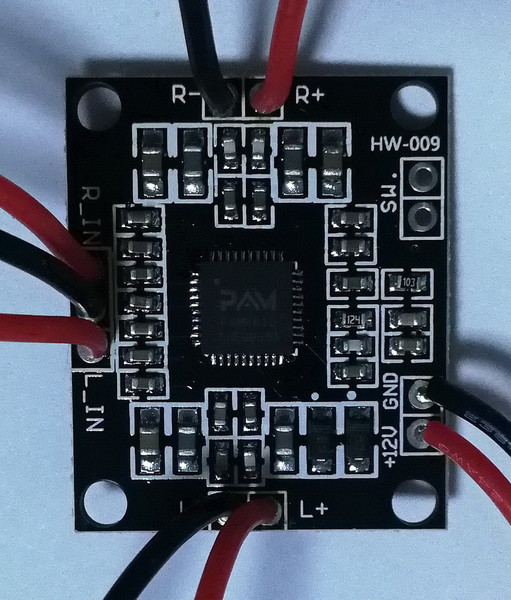

这是PAM8610数字功放板模块，15v电压4Ω负载时输出功率每声道超过10w（失真太大，估计最多能用到一半输出吧），体积只有2.5cm×3cm，效率高，发热小，以后模拟功放肯定用的少了，当然爱好者们还会有很多痴迷于模拟功放，包括晶体管和电子管，我们用于听个音乐什么的，不追求发烧，感觉够用了。


2020-2-16 21:12:21 回复
刘大大 数字梦想家 2020-2-18 15:07:07
2030a确实可以我用来推43寸同轴杠杠的
2020-2-18 15:07:07 回复
闻雨听风 楼主     数字王者 2020-2-18 15:50:22
刘大大 发表于 2020-2-18 15:07
2030a确实可以我用来推43寸同轴杠杠的

是啊，2030A一般应用足够了，我用2030A做的小板替换朋友坏了的老的有源音箱功放板，朋友很满意。
2020-2-18 15:50:22 回复
chen131578 数字精灵 2020-2-20 18:50:29
痕接工艺不错。功夫管用3DD15D的不多，过去主要用作黑白上，一般功放用3DD12的多些。
2020-2-20 18:50:29 回复
闻雨听风 楼主     数字王者 2020-2-20 20:56:52

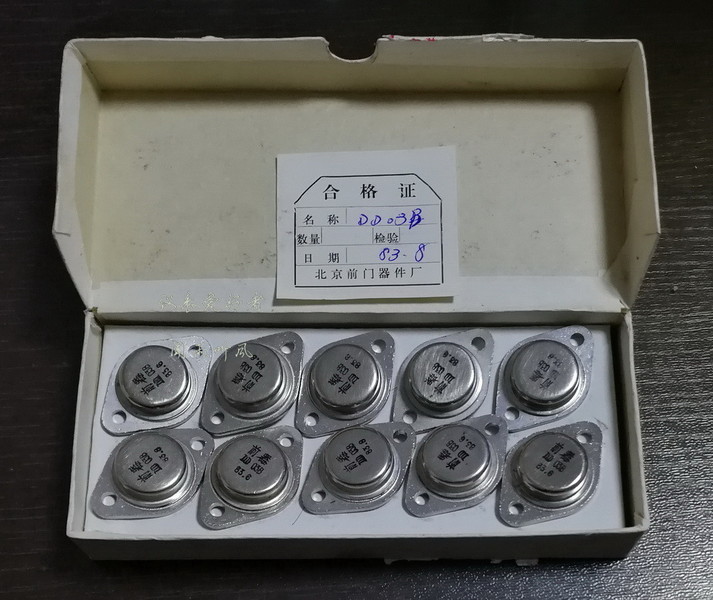

印象中3DD12应该比3DD15更少见啊，我用过的5A、50W同类管是3DD15和DD03比较多，还有几盒比较老的DD03.


2020-2-20 20:56:52 回复
闻雨听风 楼主     数字王者 2020-2-20 20:57:32
chen131578 发表于 2020-2-20 18:50
痕接工艺不错。功夫管用3DD15D的不多，过去主要用作黑白上，一般功放用3DD12的多些。 ...

印象中3DD12应该比3DD15更少见啊，我用过的5A、50W同类管是3DD15和DD03比较多，还有几盒比较老的DD03.
2020-2-20 20:57:32 回复
lxd7343 数字梦想家 2020-2-20 22:01:42
您这手里还有东西可玩，我所有东西都在单位扔着，这家里啥也没有，每天闲着玩手机
2020-2-20 22:01:42 回复
闻雨听风 楼主     数字王者 2020-2-20 22:41:11
lxd7343 发表于 2020-2-20 22:01
您这手里还有东西可玩，我所有东西都在单位扔着，这家里啥也没有，每天闲着玩手机 ...

那样的话，您是专业人员了，以后专业知识向您学习。我的工作和这个爱好没有一点关系，上学和工作全是文科，所以东西都在家里
2020-2-20 22:41:11 回复
独坐渔舟的老叟 数字梦想家 2020-2-29 09:55:57
金封管看着很养眼，几个塑封管如果能用铁壳的老管就更舒服了。
2020-2-29 09:55:57 回复
