优利德UT58A电容档故障

发表于：2017-9-27 10:55:44 5183
万用表
主题类别: 维修
仪表品牌: 优利德（UNI-T）
显示方式: 三位半
型号或关键字: UT58A

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

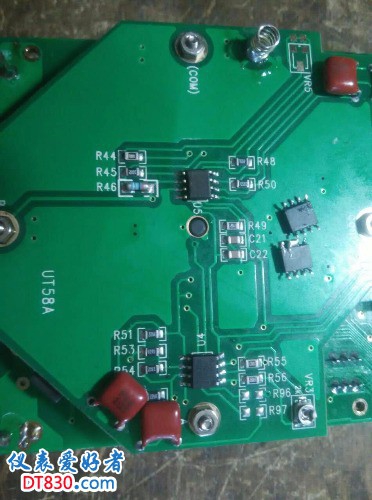

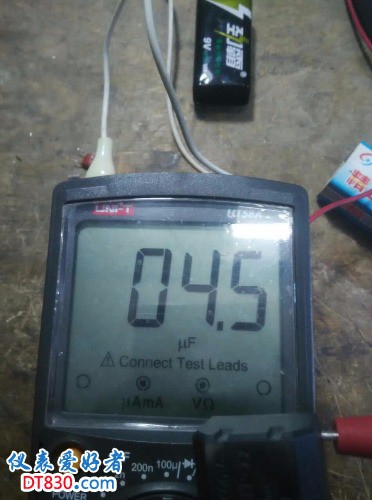

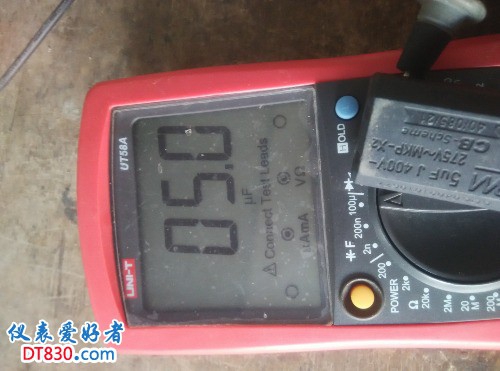

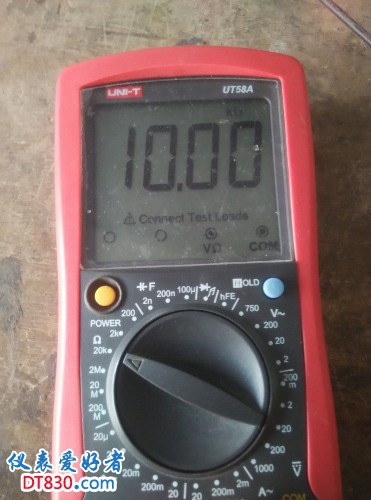

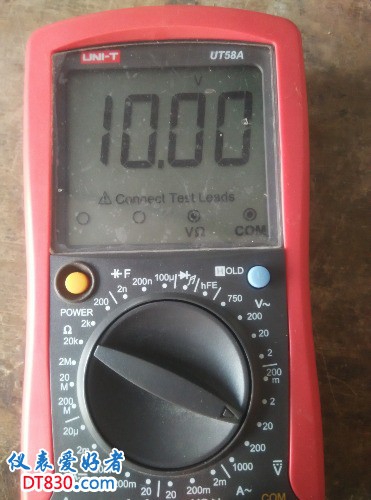

一块UT58A万用表，电容档无法测量，其他档位正常。检查发现电池空载的时候9.3v，开机后只有8.8v，测整机电流高达27ma，由于交流档和小电流档都是好的，所以直接怀疑U4和U5。试取下U5后开机，电流降至正常的2ma，换上好的LM358，电容档依旧不能用，再换掉U4就好了，再调下VR3校下电容档，测的5uf电容。电压电阻档精度还可以，就没有调了。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（4）

散淡021 数字大神 2017-9-28 16:07:16
学习了。谢谢！
2017-9-28 16:07:16 回复
七君子 数字斗士 2017-9-28 16:44:48
在测量电容时没有将电容进行放电操作导致LM358 烧毁 应该是这样了！
2017-9-28 16:44:48 回复
西林迷 数字精灵 2017-9-28 18:43:40
对，应该是没放电导致烧毁的，我已经烧了一个秋月P16电容档和一个好奇心家的LCR了
2017-9-28 18:43:40 回复
lxd7343 数字梦想家 2019-2-4 13:43:44
咦，这表我好像有一块，刀盘磨损严重收起来了
2019-2-4 13:43:44 回复
