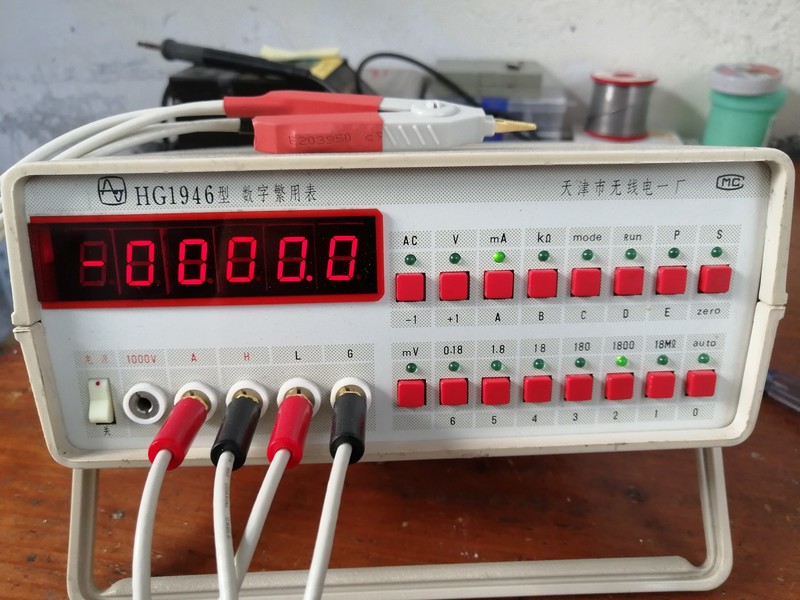

天津无线电一厂HG1946数字繁用表求助

此表乃四位半，是90年出厂的用料讲究，初试有一些档位不正常，但苦于没有电路图和说明书，无法自行调试，恳请有此仪器电路图和使用说明书的仪友提供帮助。

这不是闲鱼上那台么，库存积压的货，你买上了？

方便，看看里面的作工怎样？

开盖看看，主芯片是不是7135，是的话就方便了，7135的电路图网上多，目测估计里面是继电器切换，你把每个继电器都测一下，动静触电是否接触电阻变大。个人建议仅供参考

43545 发表于 2020-2-19 20:49
这不是闲鱼上那台么，库存积压的货，你买上了？

矿坛上淘的，看来存量不多，收藏了！

这个也就是收藏吧，实际使用起来没太大价值了

lxd7343 发表于 2020-2-20 16:54
这个也就是收藏吧，实际使用起来没太大价值了

关键是90年代国产的，还四线测量，量电压，和电阻，四条测试线需重新组合下，要不不好使，初步试了下，电阻挡基本正常，精度尚可，惟高阻档18M误差较大，尚待探讨。电压档1.8伏，1800伏不正常，其余还好。

糊涂周 发表于 2020-2-20 10:28
开盖看看，主芯片是不是7135，是的话就方便了，7135的电路图网上多，目测估计里面是继电器切换，你把每个继 ...

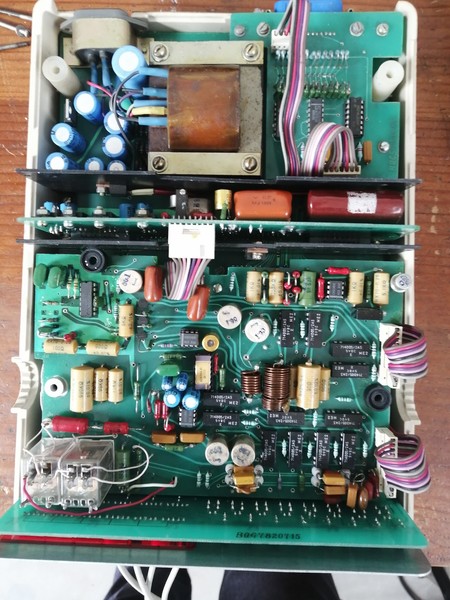

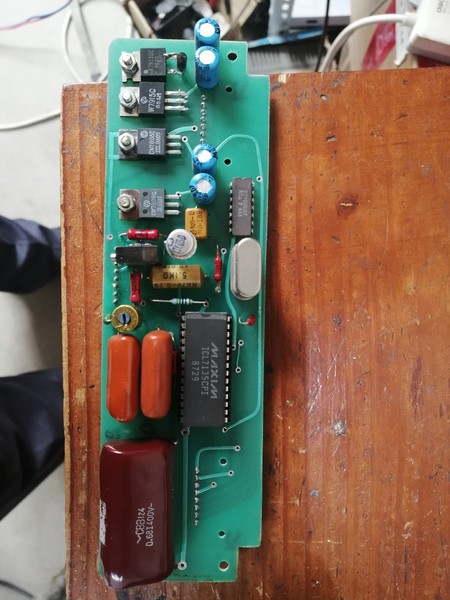

主芯片是7135，继电器是714D05/2AS干簧继电器。

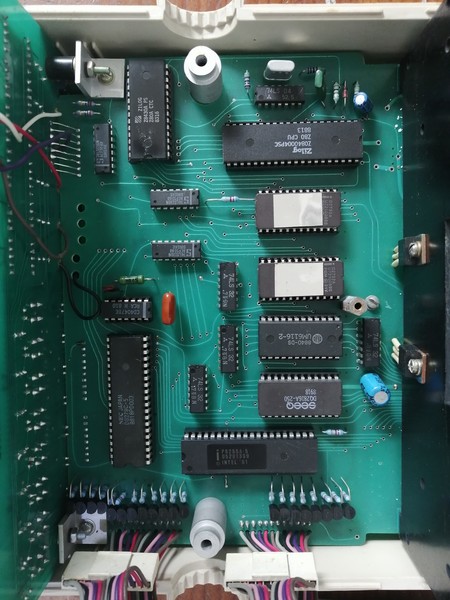

--就想看看里面什么样。平时还不能用吧，预热，速度，稳定，就不说精度了。

勇闯沙滩 发表于 2020-2-23 07:18
--就想看看里面什么样。平时还不能用吧，预热，速度，稳定，就不说精度了。 ...

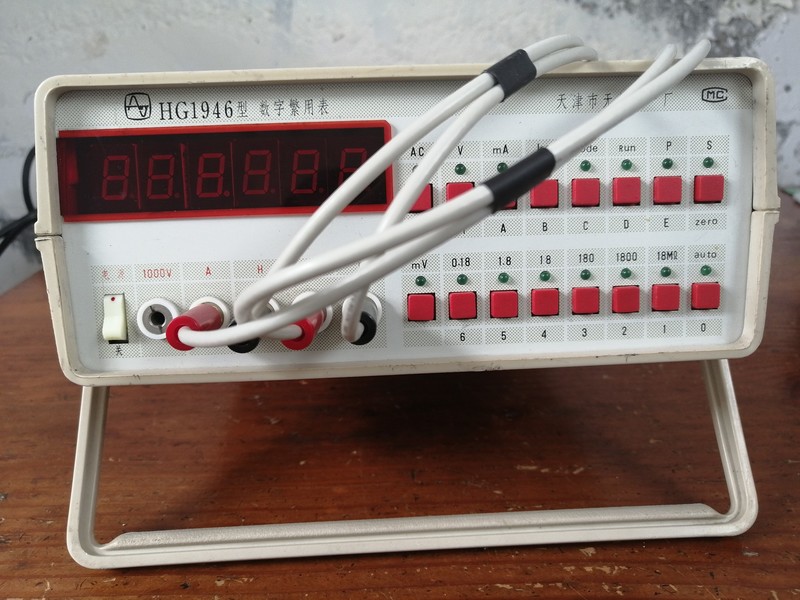

好的，今天拍了上传。

抱歉：这两天有事让仪友们久等了！

zhangwenguang33 发表于 2020-2-27 21:46
抱歉：这两天有事让仪友们久等了！

zhangwenguang33 发表于 2020-2-27 21:46
抱歉：这两天有事让仪友们久等了！

看图中，校准仪修好了啊。

zhangwenguang33 发表于 2020-2-27 21:47

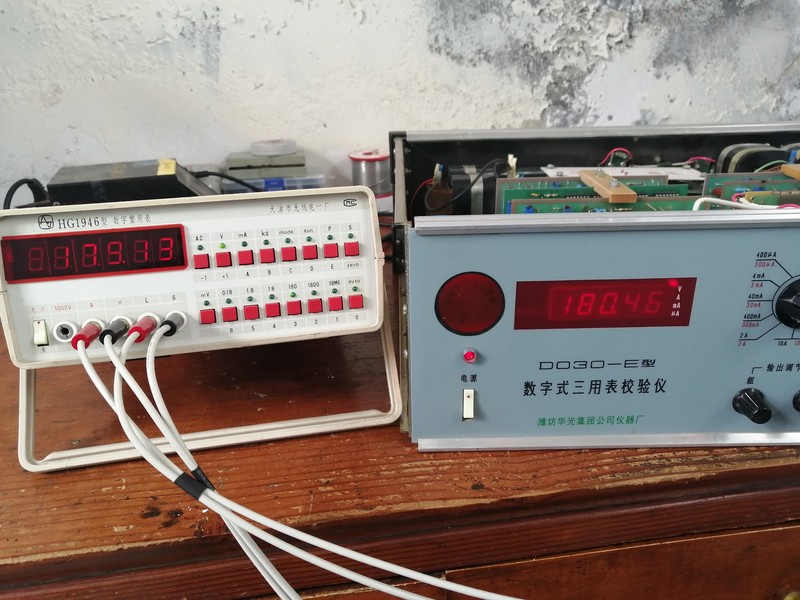

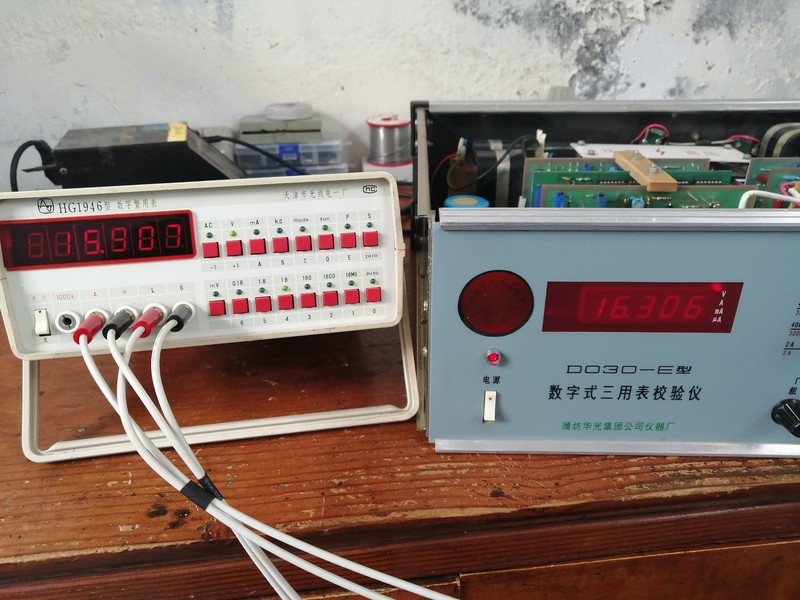

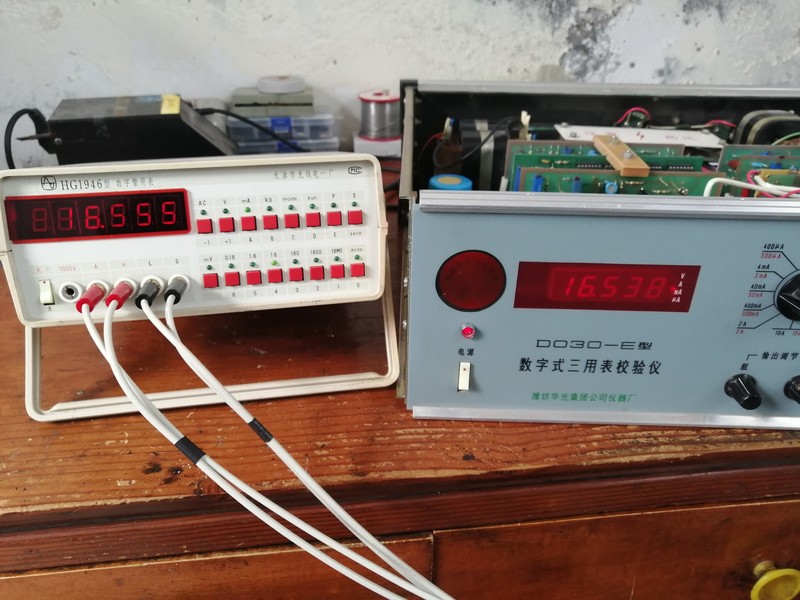

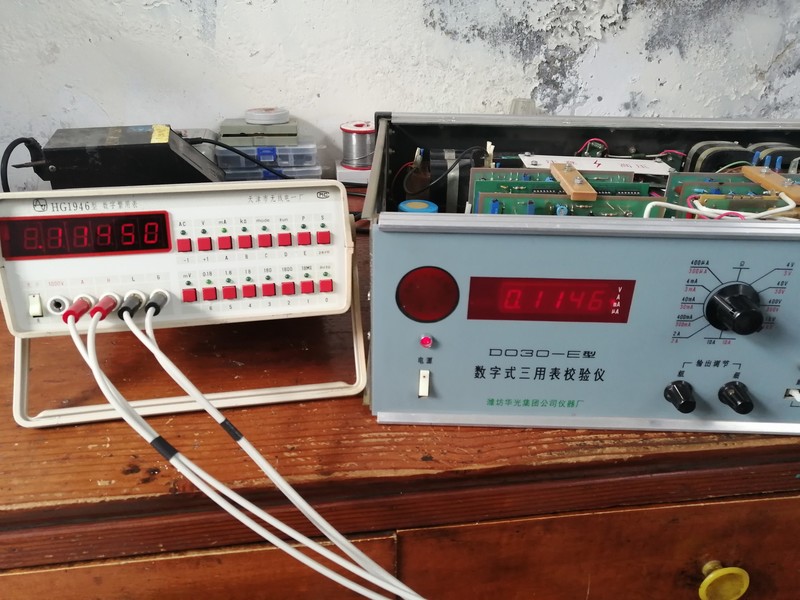

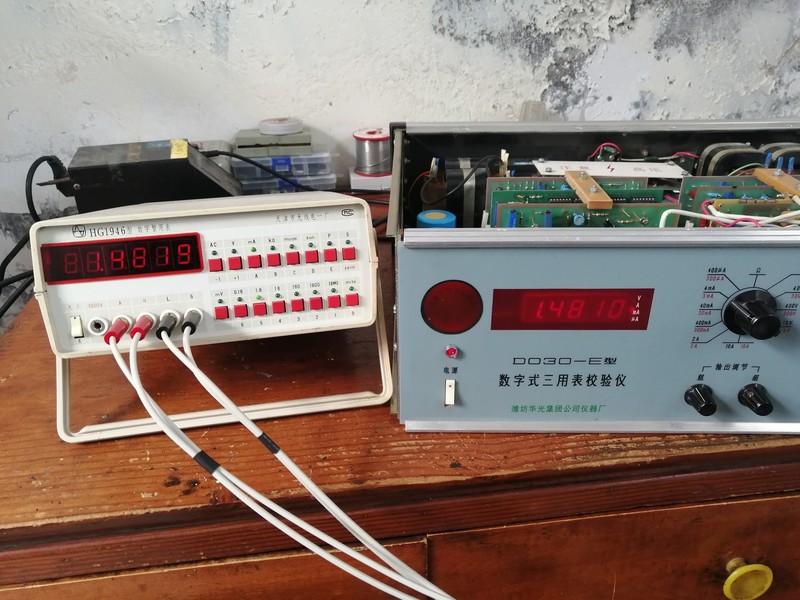

正好有刚修好的DO-E型三用表校验仪（见我的求助帖子），我测了电压，电流，和电阻，将陆续上传。

43545 发表于 2020-2-27 21:49
看图中，校准仪修好了啊。

谢谢您的帮助和指点，是振荡板到前置放大之耦合电容失效，50赫的频率只能用电解电容，用无极性电容体积太大成本太高，给故障留下了伏笔。

zhangwenguang33 发表于 2020-2-27 22:13
谢谢您的帮助和指点，是振荡板到前置放大之耦合电容失效，50赫的频率只能用电解电容，用无极性电容体积太 ...

不用客气，没帮上你什么忙。这种DO30的机器好修，修复也不贵。集成度低的元器件便宜，就是多花些时间找故障。

43545 发表于 2020-2-27 22:21
不用客气，没帮上你什么忙。这种DO30的机器好修，修复也不贵。集成度低的元器件便宜，就是多花些时间找故 ...

民间用足够，非要教真，非要精确到小数点后多少位，那另说。此仪器稳定性稍差，要想马上稳定在某一数值，需耐心操作一段时间。按它出厂的年代做工还可以。请您号召广大仪友帮我找找HG1946繁用表电路图和使用说明书，因它需要调整和修理，谢谢！

zhangwenguang33 发表于 2020-2-28 07:09
民间用足够，非要教真，非要精确到小数点后多少位，那另说。此仪器稳定性稍差，要想马上稳定在某一数值， ...

你把DO30校准仪连续开机半个月，开机期间，把所有功能都用上，电流也使用大电流，比如,5A 6A的，让机器发热。
以后机器会更稳定

43545 发表于 2020-2-28 20:39
你把DO30校准仪连续开机半个月，开机期间，把所有功能都用上，电流也使用大电流，比如,5A 6A的，让机器发 ...

好的，我试试。

这表多少钱
