ut890c改9999失败，主控烧毁

发表于：2017-9-27 15:26:41 13179
万用表
主题类别: 制作_改装
仪表品牌: 优利德（UNI-T）
显示方式: 6000字
型号或关键字: ut890c

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
看到网上有牛人改ut890为9999字，于是也想享受免费福利

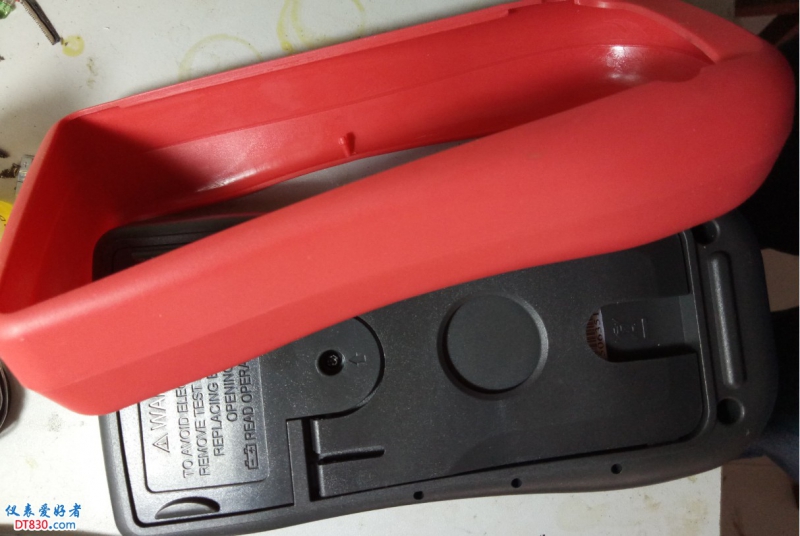

很柔软的外套，

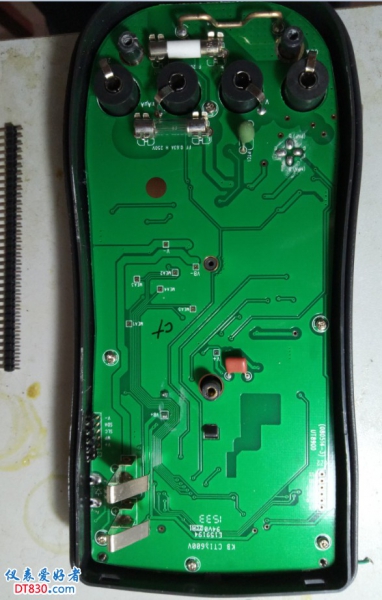

打开

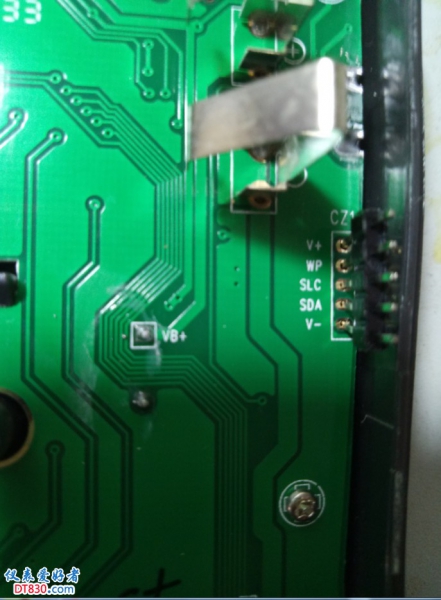

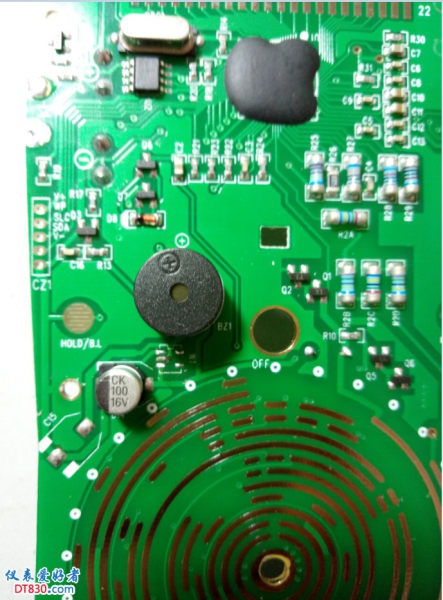

找到eerom烧录接口

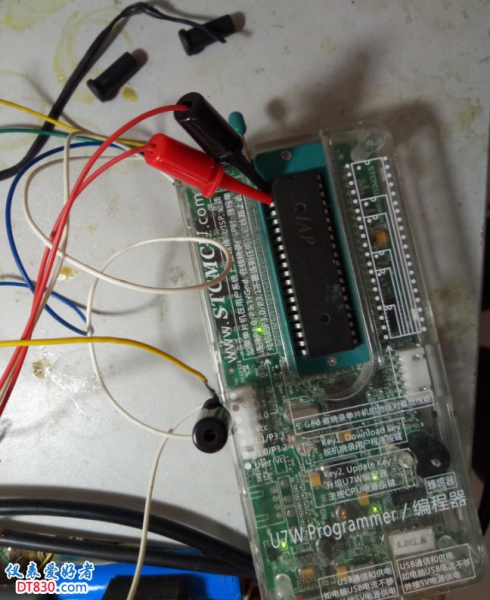

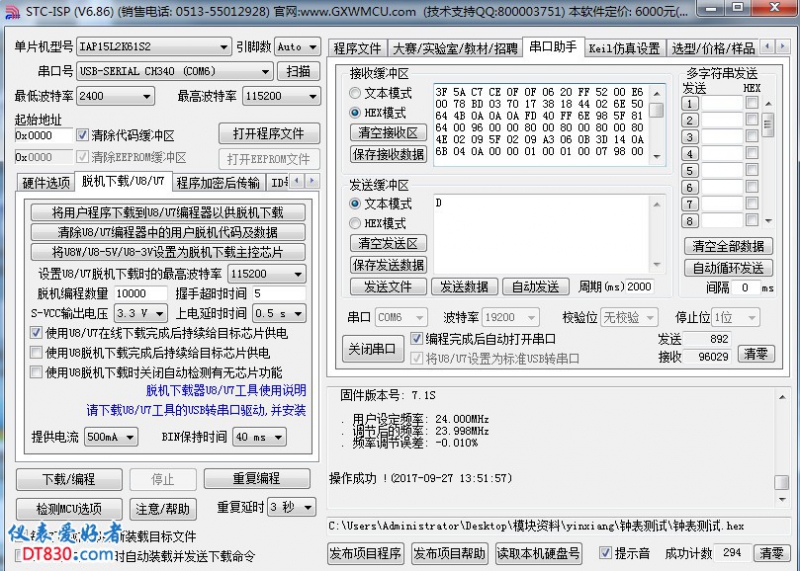

没有烧写器啊，临时搭建一个 22.jpg

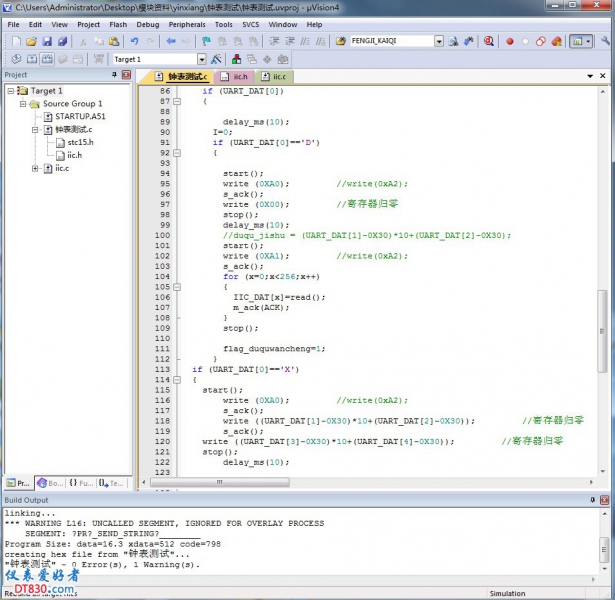

写程序 33.jpg

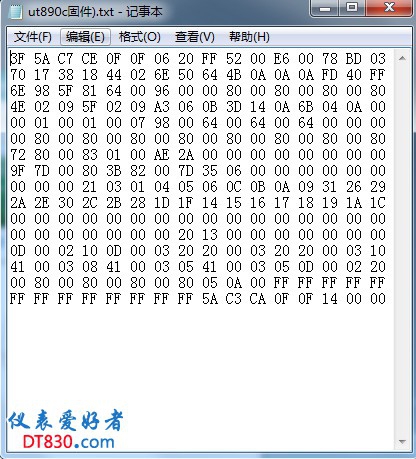

串口读出数据：
整理

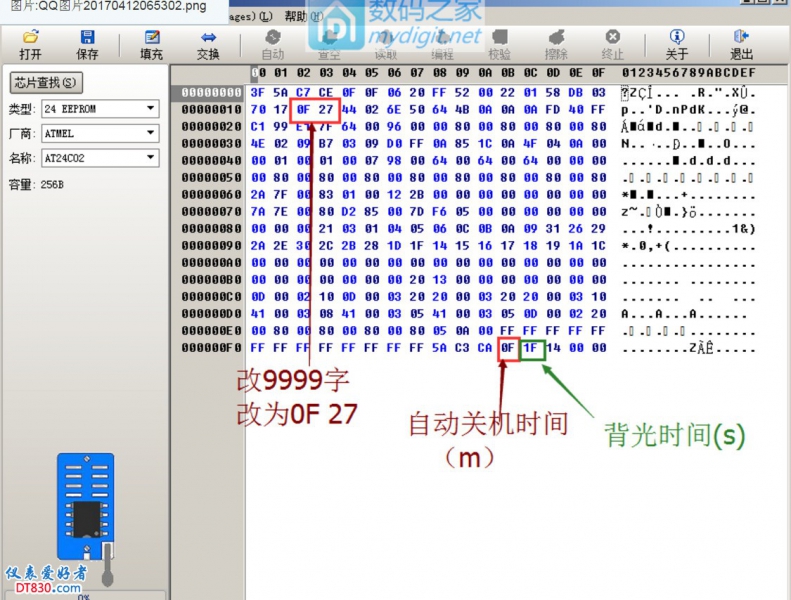

修改按照图片
修改完成，装机，装电池
一股糊味啊，

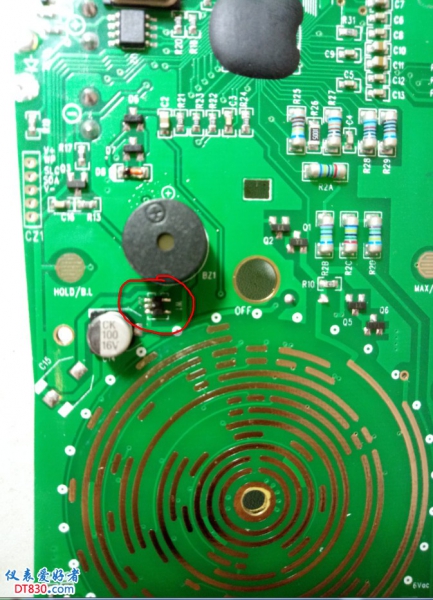

小米粒稳压烧坏了
坑爹的
联系厂家维修吧

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（26）

垃圾猪 楼主     数字斗士 2017-9-27 15:32:33
网上找不到主控，
2017-9-27 15:32:33 回复
fengfeizi 数字探长 2017-9-27 16:51:55
应该就是DTM0660，话说怎么会烧掉？你数据线插反了？我都弄了好几个了，除了个别EPROM不能在线烧写外还没出现这种现象。
以下程序自动插入未在内容中添加的图片或附件

DTM0660仪表芯片资料.pdf

634.94 KB, 下载次数: 554
2017-9-27 16:51:55 回复
nyxfk 数字探长 2017-9-27 17:05:27
电源线接反了吧，要不怎么会烧毁呢？
2017-9-27 17:05:27 回复
marco36 数字奇才 2017-9-27 19:36:54
是稳压烧了，再说DTM0660升级9999也没意思啊，超过8400字的真有效值会有问题
2017-9-27 19:36:54 回复
yangsen 数字大师 2017-9-27 21:39:38
死马当活马换稳压试试，主控说不定没烧。主控烧了楼主就悲剧了，这货没法换硬芯
2017-9-27 21:39:38 回复
垃圾猪 楼主     数字斗士 2017-9-27 21:50:31
估计是电压误用了5v
2017-9-27 21:50:31 回复
yangsen 数字大师 2017-9-28 12:46:00
5V输入不会烧这种稳压，这种LDO稳压输入一般是7～9V耐压，5V肯定烧不了，不过如果输出反向灌5V进来就要看IC的保护做的怎么样，同样封装的稳压TI的，torex的，SGM的，SGM反灌电流很容易烧，TI和torex会烫但还没烧过。所以让楼主换一片试试。不过看这图片里走线不像LDO，一般这种ldo都是顶标向上3腿一侧最上面是输入，中间地，最下面使能，2腿测最上面是输出，下面一个是悬空或补偿电容。楼主这个不像。
2017-9-28 12:46:00 回复
5448 数字大师 2017-9-28 16:35:23
yangsen 发表于 2017-9-28 12:46
5V输入不会烧这种稳压，这种LDO稳压输入一般是7～9V耐压，5V肯定烧不了，不过如果输出反向灌5V进来就要看IC ...

牛人一个啊
2017-9-28 16:35:23 回复
七君子 数字斗士 2017-9-28 16:40:08
目测主楼太激动电池装反了
2017-9-28 16:40:08 回复
垃圾猪 楼主     数字斗士 2017-9-29 09:16:37
烧录器是自己用单片机写的，误用5v是给主控加电坏了，没经过ldo
2017-9-29 09:16:37 回复
垃圾猪 楼主     数字斗士 2017-9-29 09:17:05
主控连5都扛不住，
2017-9-29 09:17:05 回复
yangsen 数字大师 2017-9-29 12:26:29
楼主悲剧了，国产的单片机和台系，韩系一个鸟样，余量很小，一旦误操作很容易挂。用过最耐操的是atmel的51/avr，曾经12V直接怼单片机电源上居然没烧。
2017-9-29 12:26:29 回复
fengfeizi 数字探长 2017-9-29 13:09:28
七君子 发表于 2017-9-28 16:40
目测主楼太激动电池装反了

有这个可能，这个就是9V稳3V裸芯工作方案的。
2017-9-29 13:09:28 回复
fengfeizi 数字探长 2017-9-29 13:14:10
这款改EPROM数据好像不用给主控上点吧？
2017-9-29 13:14:10 回复
做个好梦 数字梦想家 2017-9-29 17:02:34
主控扛5V没有问题吧？我很长一段时间用5V没有降压IC的编程器给优利德UT139B/UT139C/UT201E、众仪ZT109改写数据都没问题
2017-9-29 17:02:34 回复
垃圾猪 楼主     数字斗士 2017-9-30 15:28:01
数据手册说是2-4v，刷完上电池，闻到一股焦糊，没显示了
2017-9-30 15:28:01 回复
热带风暴 数字小子 2017-10-1 06:34:26
这种改装有意义吗？表的自身精度达不到。
2017-10-1 06:34:26 回复
垃圾猪 楼主     数字斗士 2017-10-1 07:59:10
玩啊，不折腾也不会有问题不是
2017-10-1 07:59:10 回复
烈焰无悔 数字大师 2017-10-1 21:52:32
这个这个，感觉 好心痛
2017-10-1 21:52:32 回复
