胜利DM6266 电阻档开路不显示无穷大，有底数，短接表笔可归0

发表于：2020-4-4 22:11:44 5152
万用表
主题类别: 维修
仪表品牌: 胜利（VICTOR）
显示方式: 三位半
型号或关键字: 胜利DM6266

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
胜利DM6266 电阻档开路不显示无穷大，有底数，短接表笔可归0，哪位师傅可以分享下电路图或者维修思路

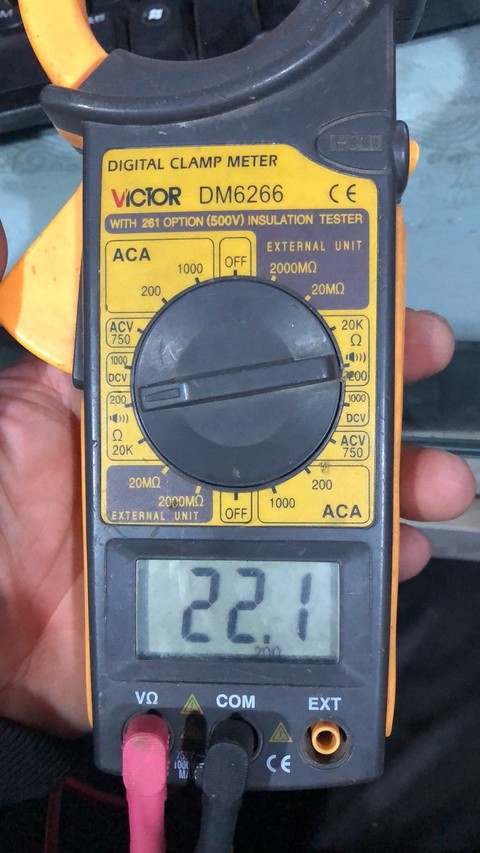

表笔开路，有底数

表笔开路，有底数

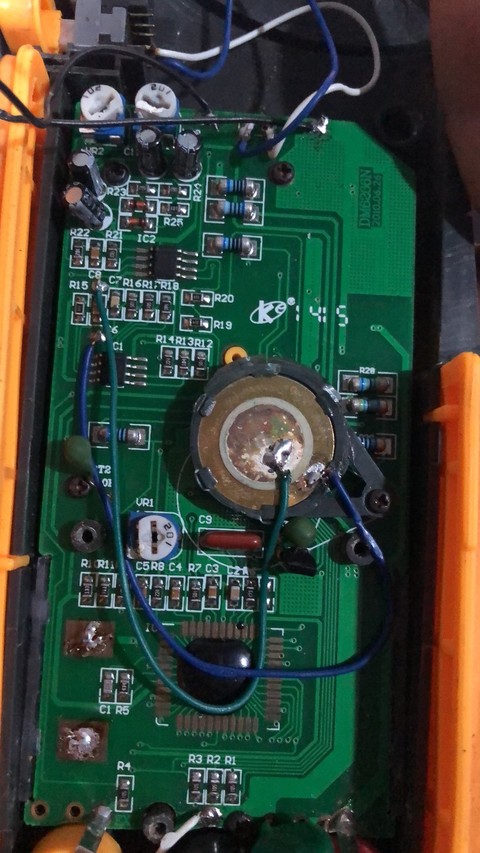

内部构造

内部构造

收藏
送赞
分享

评分

参与人数 1金钱 +10 仪表币 +50 收起 理由
43545 + 10 + 50 问题贴发的清清楚楚，可以

查看全部评分总评分 : 金钱 +10 仪表币 +50

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（12）

勇闯沙滩 数字大神 2020-4-5 07:15:43
虽然我回答不了，但是想问问这是怎么造成的，也好让大家分析一下解决问题。
2020-4-5 07:15:43 回复
月台故事 数字大师 2020-4-5 07:50:36
占位置
2020-4-5 07:50:36 回复
hc061218 数字王者 2020-4-5 08:17:14
保护电路问题
2020-4-5 08:17:14 回复
勇闯沙滩 数字大神 2020-4-5 08:22:58
数字表7106芯片检修几例
http://www.dt830.com/forum.php?mod=viewthread&tid=1315
(出处: 仪表爱好者)
直流电阻测量电路 图a数字万用表直流电阻测量原理图，图中标准电阻Ro与待测电阻Rx串联后接在基本表的V十和COM之间。V＋和vREF＋、vREF和IN＋、IN一和COM两两接通，用基本表的2.8V基准电压向Ro和Rx供电。其中UR。为基准电压，URx为输入电压。根据设计，当Rx＝R0时显示读数为1000，当Rx＝2R0时溢出显示[因为2000＞ 1999（最大显示数）］。
因此，只要固定若干个标准电阻Ro，就可实现多量程电阻测量。
图b为实际电阻测量电路。其中，R7～R12均为标准电阻，且与交流电压挡分压电阻共用。



看看这些资料，分析一下。


2020-4-5 08:22:58 回复
qing25211314 楼主     数字斗士 2020-4-5 10:21:34
经过检查，电阻档时，红黑表笔的电压不到1V，拆掉一个9013的三极管之后，红黑表笔电压到2.9V，更换9013之后正常，学习了，谢谢
2020-4-5 10:21:34 回复
wgsd 数字大神 2020-4-5 13:24:05
祝贺6266复活。
2020-4-5 13:24:05 回复
wgh1027 数字大神 2020-5-13 21:40:42
这个钳表还有兆欧表功能
2020-5-13 21:40:42 回复
喜欢就好 数字精灵 2020-10-11 17:21:24
谢谢分享经验！
2020-10-11 17:21:24 回复
wgh1027 数字大神 2021-7-12 23:41:12
这个婊子电压档分辨率1V
2021-7-12 23:41:12 回复
佳维 数字精灵 2023-2-23 16:32:21
进来学习下
2023-2-23 16:32:21 回复
atz123 数字王者 2023-2-23 21:24:59
恭喜复活
2023-2-23 21:24:59 回复
wgh1027 数字大神 2023-2-26 23:11:08
保护电路问题
2023-2-26 23:11:08 回复
