UT118B笔式万用表

发表于：2020-4-24 22:15:57 6486
万用表
主题类别: 资料_电路图
仪表品牌: 优利德（UNI-T）
显示方式: 三位半
型号或关键字: UT118B

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
好几年前买了放家里用的，虽然没有电流档，但对于我这种非常业余偶尔才用一下的，功能和精度也足以满足需求了，挺省电的，好象这么多年只换过一次电池。去年初出现有时乱跳功能的问题，家里没个表心里没底啊，就又买了一块MESTEK CM82C，但MESTEK CM82C没有二极管档，偶尔还是需要把UT118B翻出来用一下。今年疫情闲得慌就想把它修一下，在网上找资料时发现的这个论坛，注册想看看能不能要到资料，但这种低档的东西好象没人关注也没人去拆测它，只好自己拆开试试。强迫症，一拆开元件少的东西就想把线路搞出来。这板子挺清爽的，测的时候才发现居然是三层板，有些线看不到咋走的，只能瞎戳，也不知最后的线路有没有丢的。
最后也没发现什么原因跳档，滑动换档的滑片弹性很好很干净、触片也很干净没有磨损，而且全装回去就莫名其妙好了！这两周偶尔拿出来试试一直没再出现问题呢。也拆了也测了，就把它放出来分享一下吧，本人十分业余，不了解专业的电子绘图，画的东西发挥想象力凑合看吧

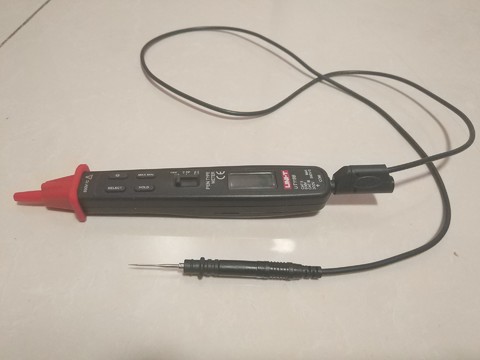

全套

全套

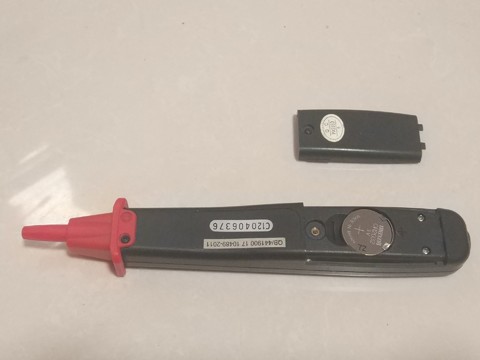

钮扣电池，很省电

钮扣电池，很省电

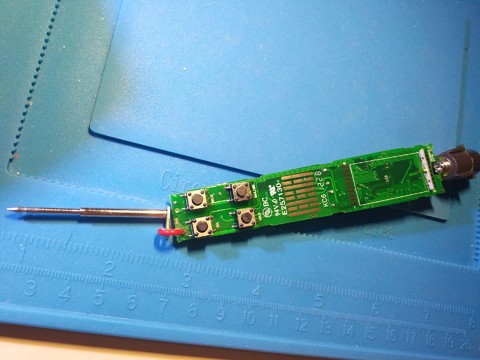

前面板

前面板

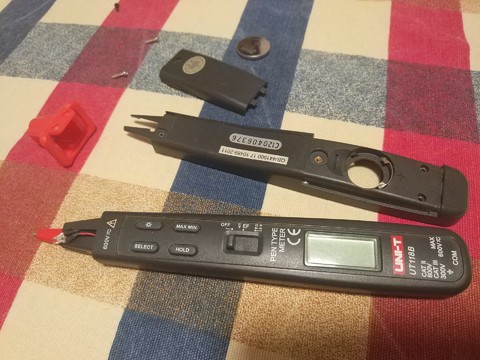

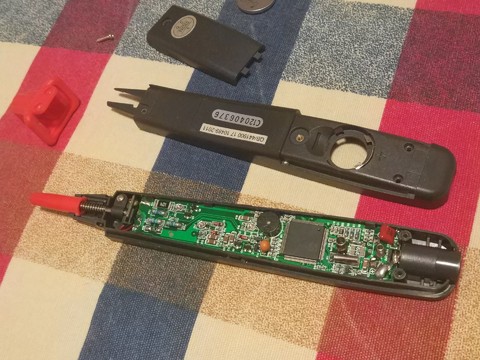

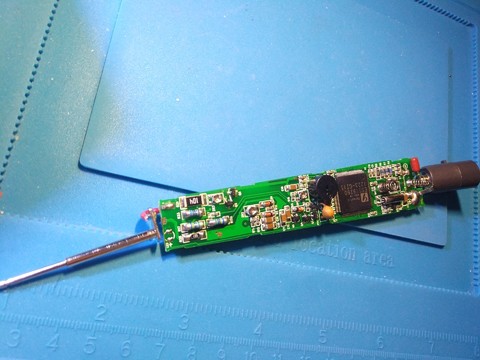

板子是卡扣卡住的

板子是卡扣卡住的



UT118B笔式万用表.pdf (108.85 KB, 下载次数: 293)
