无奈的UT把我逼的要想办法自己校准71C

发表于：2020-5-15 23:28:16 7891
万用表
主题类别: 校准_调试
仪表品牌: 优利德（UNI-T）
显示方式: 四位半
型号或关键字: UT71C

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 solaris1 于 2020-5-17 00:54 编辑

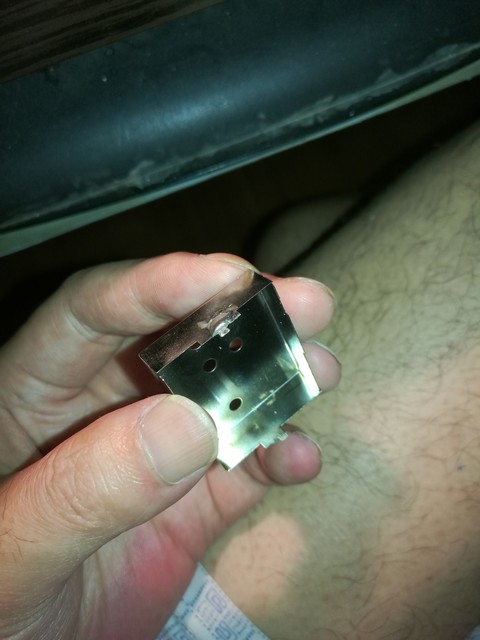

      09年买了块71C，用着一直挺好。去年脑子抽抽了返厂去校准。回来就感觉不对劲，里面有晃动的东西。拆开一看，屏蔽罩让那帮孙子给活生生撬掉了。我就奇了怪了，焊在主板上的屏蔽罩有调试开口，这得多不走心，用多大劲儿才能撬下来啊。再看数值，真是惨不忍睹，各档均偏低。0.025%的电压档误差能到0.5%，电阻档小电阻普遍偏小0.5欧。返厂，倒是把屏蔽罩给焊上了，不过看了下工艺，真是垃圾。歪歪扭扭还有短路风险。各档根本就没校准，依然超标。      垃圾的UT，我宁愿把71C拍地上也再不返厂了！

      搞了个5位半日置，想自己校准。但网上资料太少了。有人说youtube上有老外校准的视频，打不开。各位大神要有知道该咋校的，望不吝赐教！
=================================================================================

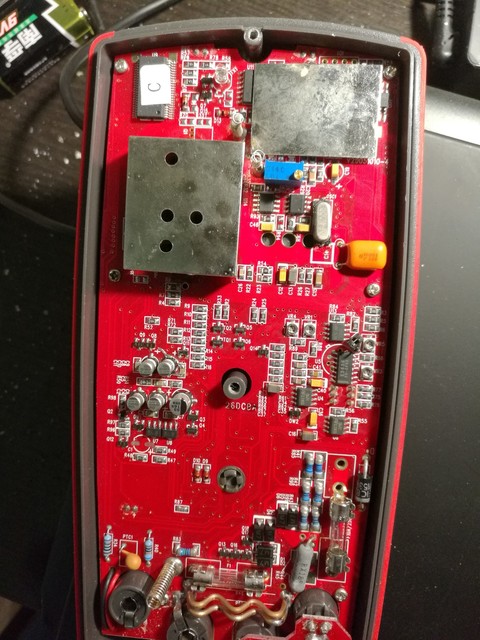

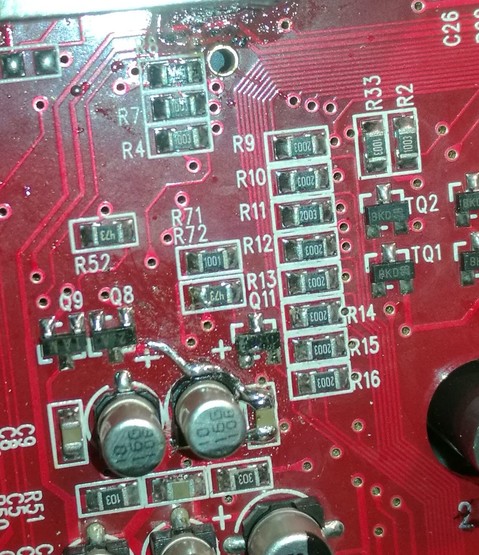

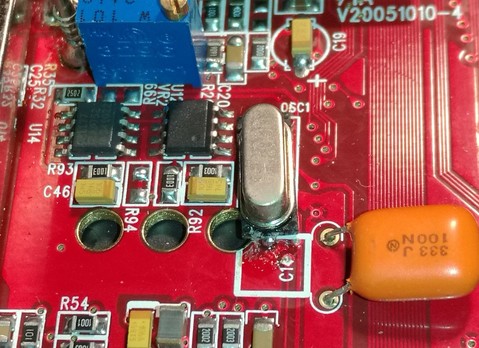

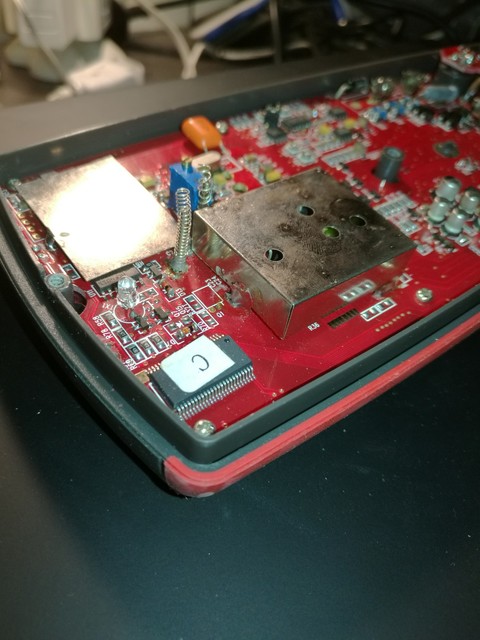

  N多人跟我要真相。今儿个特地拆开给大家拍真相，拍了一半快没把我气死。屏蔽罩下方的电容和电阻连在了一起，旁边三极管上也有烫痕。晶振附近也有焊过的痕迹。估计UT售后招的人月薪也就他妈的1K。

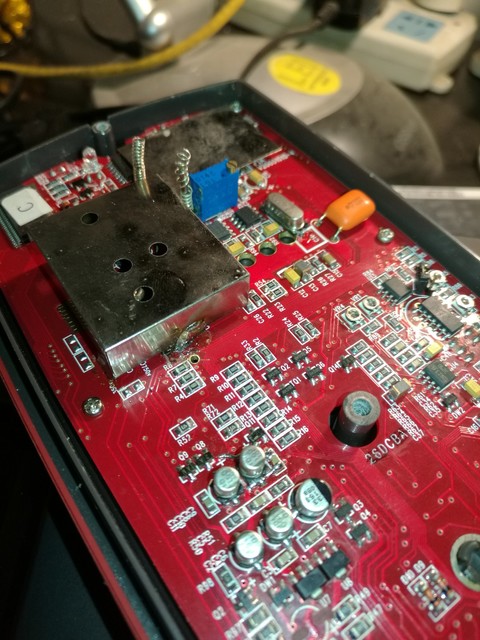

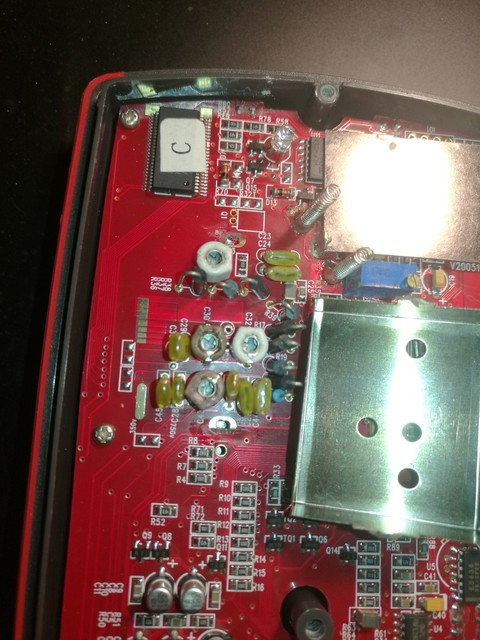

  上图！第一、第二张是当时掉下来的图。后面几张是刚才拍的。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（37）

HD123 数字精灵 2020-5-15 23:46:17
先把拆机图发出来看看
2020-5-15 23:46:17 回复
ynkmzyl 数字大师 2020-5-15 23:54:41
祖传电位器调基准可以简单校准  ,C用的应该是精密无感线绕不太好换,  软修正不知道方法.  UT71系列本就是垃圾
2020-5-15 23:54:41 回复
kyhwhb 数字大神 2020-5-16 04:48:06
这表价格也不低
2020-5-16 04:48:06 回复
kyhwhb 数字大神 2020-5-16 04:48:42
ynkmzyl 发表于 2020-5-15 23:54
祖传电位器调基准可以简单校准  ,C用的应该是精密无感线绕不太好换,  软修正不知道方法.  UT71系列本就是垃 ...

171系列要好的多吧
2020-5-16 04:48:42 回复
散淡021 数字大神 2020-5-16 06:42:11
最近看到三次UT售后问题，都是这种乱修。

看来过去传说UT售后的优质服务？
水军无处不在。

还好我有强迫症（自己东西不喜欢给人动），宁可自己买信片没修好也不返厂（因为精度、底数都很好）
2020-5-16 06:42:11 回复
散淡021 数字大神 2020-5-16 06:44:52
本帖最后由 散淡021 于 2020-5-16 06:47 编辑

楼主确认敲开铁皮没换你的芯片？
我的UT71A就是你修好的精度。
好像71系列都是同芯片吧，芯片筛选分等级装A、B、C、D吧


2020-5-16 06:44:52 回复
勇闯沙滩 数字大神 2020-5-16 06:57:33
UT售后真是不想好了，垃圾。
2020-5-16 06:57:33 回复
kyhwhb 数字大神 2020-5-16 07:39:49
HD123 发表于 2020-5-15 23:46
先把拆机图发出来看看

我也想看看，大家都说有图有真相
2020-5-16 07:39:49 回复
fslichong 数字王者 2020-5-16 08:05:19
我也认为应该上图，我都担心你返的不是厂家而是厂家下设的一个特约小维修部，厂家咋可能弄成这个样子
2020-5-16 08:05:19 回复
HD123 数字精灵 2020-5-16 09:45:28
这个表若是电压不准，是很好校准的，前提是保证芯片是完好的，校准方法是：调节那个精密电位器，用高位表监测芯片38脚电压，通常情况下为200mv，实际测量为199.96mV
2020-5-16 09:45:28 回复
西林迷 数字精灵 2020-5-16 10:46:27
ut的售后，如果是硬件维修，或者免费维修之类的，那肯定是好的

但是指望校准，那就看操作员心情，甚至看你的运气了

71系列，有点扶不上墙，61系列又被打压，估计是怕影响高端系列的销售吧，唉
2020-5-16 10:46:27 回复
hc061218 数字王者 2020-5-16 11:17:47
幸好，71和171太贵买不起，只有61E，最起码电压档可以方便的校准  哈哈
2020-5-16 11:17:47 回复
表述 数字精灵 2020-5-16 17:55:24
UT的售后技术这么差，不可思议。
2020-5-16 17:55:24 回复
星星123 数字精灵 2020-5-16 21:26:12
楼主上图，无图无真相
2020-5-16 21:26:12 回复
ksj197706 数字大师 2020-5-16 21:54:27
西林迷 发表于 2020-5-16 10:46
ut的售后，如果是硬件维修，或者免费维修之类的，那肯定是好的

但是指望校准，那就看操作员心情，甚至看你 ...

不可能吧，上次我寄去校准的ut61eut210e2块表，虽然对比我的AD584有几个字的误差，但是2个表测量的数据一字不差，证明他们还是上心调校的，
2020-5-16 21:54:27 回复
西林迷 数字精灵 2020-5-16 23:56:50
ksj197706 发表于 2020-5-16 21:54
不可能吧，上次我寄去校准的ut61eut210e2块表，虽然对比我的AD584有几个字的误差，但是2个表测量的数据一 ...

我的表邮寄过去，也是精心校准的，回来后，基本没发现精度问题
所以我怀疑是lz的表，碰上了校准人员心情不好
2020-5-16 23:56:50 回复
solaris1 楼主     数字奇才 2020-5-17 00:04:39
fslichong 发表于 2020-5-16 08:05
我也认为应该上图，我都担心你返的不是厂家而是厂家下设的一个特约小维修部，厂家咋可能弄成这个样子 ...

UT官网上有售后电话，打售后电话问的
2020-5-17 00:04:39 回复
solaris1 楼主     数字奇才 2020-5-17 00:48:11
西林迷 发表于 2020-5-16 23:56
我的表邮寄过去，也是精心校准的，回来后，基本没发现精度问题
所以我怀疑是lz的表，碰上了校准人员心情 ...

第一次，不准而且损坏了屏蔽壳。可以认为是人员技术或者心情不好。第二次，造成主板其他位置的损伤，而且还不准。您说是为啥？
2020-5-17 00:48:11 回复
月台故事 数字大师 2020-5-17 06:28:14
这表做工不错
2020-5-17 06:28:14 回复
