DT830-VAR-1819 故障求助

壳子不错，波段开关也挺好，电流波段开关应用双层的，即双刀的，这样可四线切换，就没有了接线和刀位接触度电阻影响了。

wgsd 发表于 2020-6-6 20:24
壳子不错，波段开关也挺好，电流波段开关应用双层的，即双刀的，这样可四线切换，就没有了接线和刀位接触度 ...

老版本，电流是两线的。

wgsd 发表于 2020-6-6 20:20
调不了零是运放失调大，如果不换运放，可把电位器两端在线路板上串的9.1K电阻，一端减小，如换成5K的，看 ...

好的，改天加电阻再调一下。运数现在加了座子，换运放也方便。

changlu 发表于 2020-6-6 20:29
好的，改天加电阻再调一下。运数现在加了座子，换运放也方便。

如果换电阻还调不了零，换运放不要用普通的，至少要用和原先一样工业级的，07D。
原先两排针的用波段开关也可以改成四线的

changlu 发表于 2020-6-6 18:50
从X宝买了稳压块和运放，还有转换开关机箱等，一直忙着没弄。今天休息，彻底弄了一下，故障是电压运放坏了 ...

机箱不错，档次高

今天休息，把买回来的AD OP07D换上了，调零是没问题了。可是，低压档位 用指针万用表没反应，用数字万用表量 有输出，0.5V和1V档是慢慢升到指定值。不知那里还有问题，以前没这些问题。指针表测低压档是正常的。

changlu 发表于 2020-6-14 17:20
今天休息，把买回来的AD OP07D换上了，调零是没问题了。可是，低压档位 用指针万用表没反应，用数字万用表 ...

你买的OP07CP 不是原装进口的，就算是，也得老化高温处理的，而且我都是高温80度，挑出来低零漂的。一大盒子OP07CP在那挑。

43545 发表于 2020-6-14 17:26
你买的OP07CP 不是原装进口的，就算是，也得老化高温处理的，而且我都是高温80度，挑出来低零漂的。一大盒 ...

嗯。现在主要问题是指针表测量不到电压，证明带载能力不行。不知问题出在什么地方

changlu 发表于 2020-6-14 17:30
嗯。现在主要问题是指针表测量不到电压，证明带载能力不行。不知问题出在什么地方 ...

OP07CP 就是最后一级，换换试试

43545 发表于 2020-6-14 17:31
OP07CP 就是最后一级，换换试试

换了，来回换了几个，还是不行

changlu 发表于 2020-6-14 17:36
换了，来回换了几个，还是不行

出来回运费，发回来，免费修理，重新标定。

43545 发表于 2020-6-14 17:42
出来回运费，发回来，免费修理，重新标定。

谢谢老大！现在装箱了，拆卸麻烦，不拆卸又太重。还是算了，将就用吧。

changlu 发表于 2020-6-14 17:49
谢谢老大！现在装箱了，拆卸麻烦，不拆卸又太重。还是算了，将就用吧。 ...

带栽能力不行看看是否那个431性能坏了，烧了那么些器件，431也可能受损，还有431串连的那个电阻也要检查一下。测测431的电压看看是否也慢慢变化。

wgsd 发表于 2020-6-14 18:41
带栽能力不行看看是否那个431性能坏了，烧了那么些器件，431也可能受损，还有431串连的那个电阻也要检查 ...

431是微调电阻左上方那个像三极管的元件吗?

changlu 发表于 2020-6-15 14:55
431是微调电阻左上方那个像三极管的元件吗?

这个有好几个版本，你应该拍个照片上来，才比较清楚。
正常就是可调边上那个和三极管一样的东西，你可测量一下，它的外边的管脚（外边两脚是连一起的）与地的电压，应该是2.5V左右，看看这个电压是否也慢慢的变化，如果这个电压不稳，可能就是它的问题。

wgsd 发表于 2020-6-15 15:18
这个有好几个版本，你应该拍个照片上来，才比较清楚。
正常就是可调边上那个和三极管一样的东西，你可测 ...

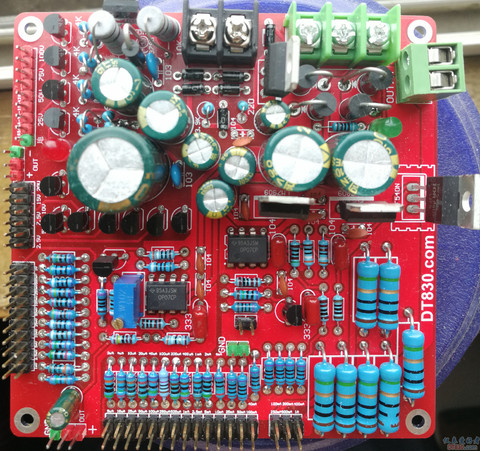

谢谢！板子是这样的。

changlu 发表于 2020-6-17 13:55
谢谢！板子是这样的。

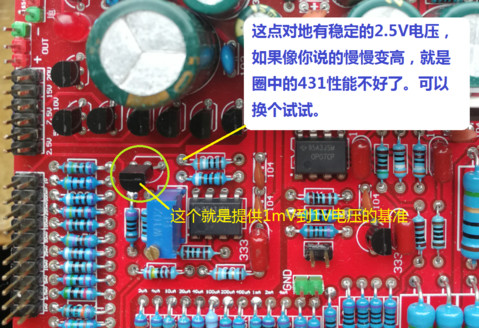

如果按上图测试，有稳定的2.5V电压，输出的1mV~1V还是慢慢变高，可能运放性能不好。

wgsd 发表于 2020-6-17 15:13
如果按上图测试，有稳定的2.5V电压，输出的1mV~1V还是慢慢变高，可能运放性能不好。
...

谢谢老哥！在淘宝下单了，等几天回来换了看看
