DT830-VAR-1819 故障求助

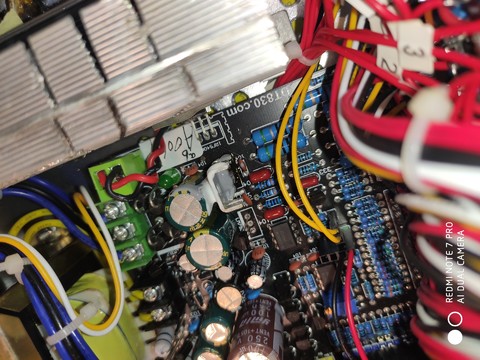

以前用着很好的。今天开机低压部分（1mV-1V)不正常，输出是-5.04V左右。中压（2.5V-20V）和高压部分（25V-100V）输出正常。电流部分全部没有输出。
不知是那个零件出问题了，请各位大哥指点一、二。小弟在此谢过了！

等大侠来给你支招，顶起

重点查op07及外周器件正常吗

测量一下OP07正负电压正常否。

这个事情坛主

可能是正电稳压电源没输出了。

wgsd 发表于 2020-5-18 17:14
可能是正电稳压电源没输出了。

嗯，刚看到电流档也不正常，7809问题应该比较大

谢谢以上朋友支招。但没图纸不好下手啊

坛主呢？  坛主呢？ 赶紧出来售后！哈哈

changlu 发表于 2020-5-18 18:05
谢谢以上朋友支招。但没图纸不好下手啊

用表测量一下7809有没有9V电压输出，测OP07的第7脚也行，也测不坏，怎么不能下手。

changlu 发表于 2020-5-18 18:05
谢谢以上朋友支招。但没图纸不好下手啊

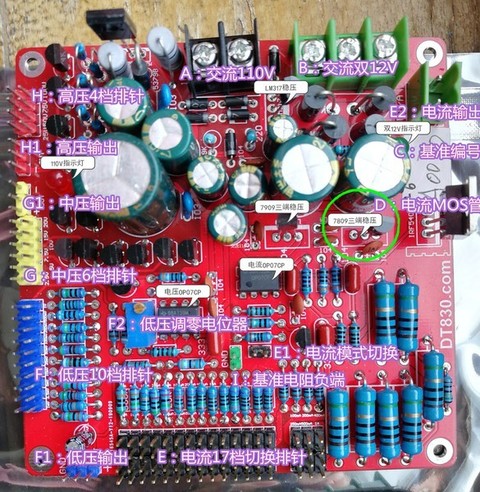

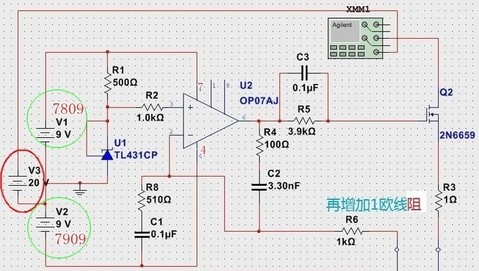

http://www.dt830.com/forum.php?mod=viewthread&tid=4167  可以参考这个帖子的示意图，图中V1和V2分别由7809及7909承担——重点查查吧。

检查运放的正负双电源是不是坏了。

我有一次电流档误测电压，烧了7809，你查查看

巍巍兴安 发表于 2020-5-18 19:04
http://www.dt830.com/forum.php?mod=viewthread&tid=4167  可以参考这个帖子的示意图，图中V1和V2分别由7 ...

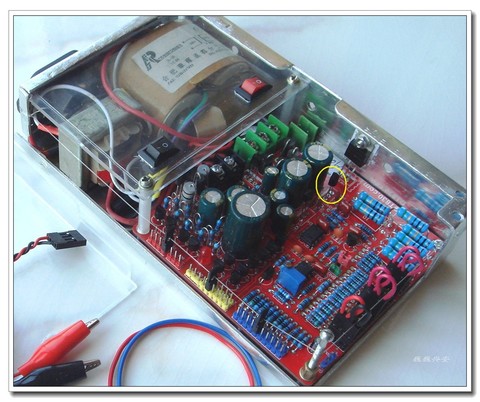

极有可能就是你标的这个三端稳压管损坏，我的也是这个管子有软击穿故障，测电流时增加挡位电流不增反降，测量这个管子稳压值轻载时9v正常，重载时才4v左右，换后正常

ksj197706 发表于 2020-5-20 07:18
极有可能就是你标的这个三端稳压管损坏，我的也是这个管子有软击穿故障，测电流时增加挡位电流不增反降， ...

7809的负载比7909重，最好用TO-220带散热片封装的。

巍巍兴安 发表于 2020-5-20 08:09
7809的负载比7909重，最好用TO-220带散热片封装的。

是的，一时找不到to-220封装的，只能装了一个小散热片

ksj197706 发表于 2020-5-20 23:07
是的，一时找不到to-220封装的，只能装了一个小散热片

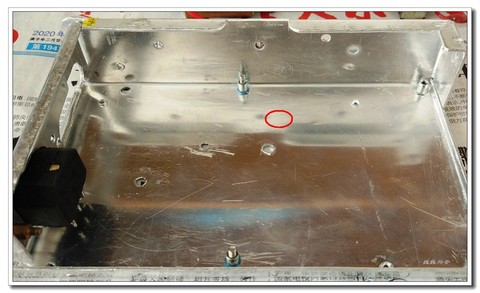

这样不错的！我是计划把7809焊到主板背面然后帖压在铝合金底壳上，还一直没有实施。

稳压块外接是个好主意

wgh1027 发表于 2020-5-21 11:40
稳压块外接是个好主意

换个220封装足够了，耗电才几十毫安，真把LM78XX供起来了

wgsd 发表于 2020-5-21 14:53
换个220封装足够了，耗电才几十毫安，真把LM78XX供起来了

手里7805 7812随处可见，而7809颗粒无收，有待购入。
