众议ZT-X改锂电（超级简单）

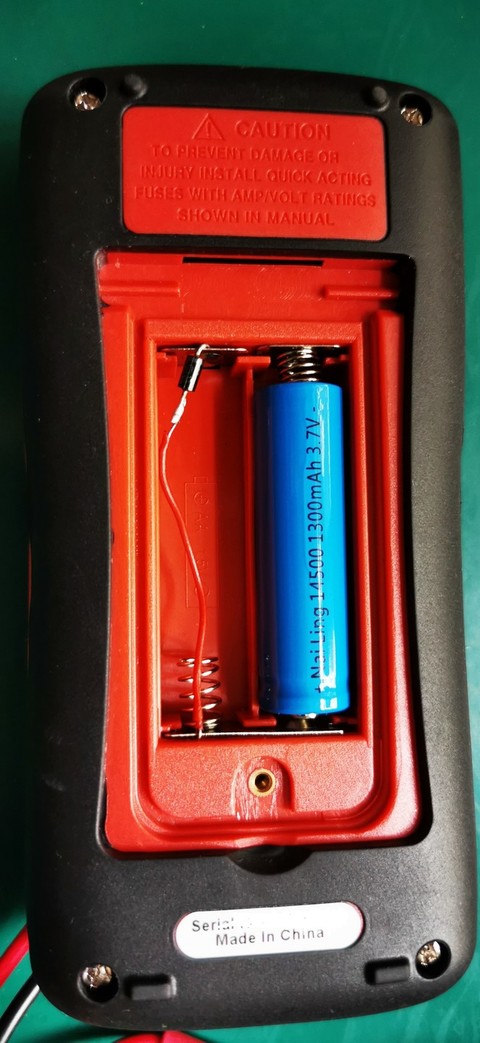

这表耗电真厉害，用镍氢电池充好电没几天就提示电压低。还是用锂电吧，思路很简单4.2V降压到3.6V以下提供给表内，捎带将表内背光二极管串了个100欧电阻。
具体改后测量数据：
电池电压V    表电压 V  电流（无蜂鸣）MA
4.197           3.508       8.83
4.105            3.415      8.17



大家说，这样用可以吗？

感觉3.6V有点高，还是稳压到3V可靠。

这样挺好，比原先电池理想，加个3V的稳压芯片在空电池位，对表的准确性更好。

加个2极管就可以了，一般满电池很少，4V左右-0.7=3.2就可以了.我用了两年了。

勇闯沙滩 发表于 2020-5-24 15:28
加个2极管就可以了，一般满电池很少，4V左右-0.7=3.2就可以了.我用了两年了。 ...

看来这样用是没问题了！

用3.3v的那种LDO怎么样？效率一般，但是据说待机1ua的电流，完全可以放心用的

勇闯沙滩 发表于 2020-5-24 15:28
加个2极管就可以了，一般满电池很少，4V左右-0.7=3.2就可以了.我用了两年了。 ...

对的，这是一个简单有效的方法

巍巍兴安 发表于 2020-5-24 15:20
感觉3.6V有点高，还是稳压到3V可靠。

3.6V理论上是最高了。

用两个1.5v的锂电更简单

星星123 发表于 2020-5-24 20:59
用两个1.5v的锂电更简单

一节1.5V锂电价格奇高，这个比较省钱一节才4元。

星星123 发表于 2020-5-24 20:59
用两个1.5v的锂电更简单

记得有哥们289表，一下买了12块1.5V锂电，用一组备一组，光电池也能买两块ZT-X了。哈哈~~

原厂干电池,都用了快一年了,当然使用频率不算高

改锂电最好还要加个LDO稳压器。

wgh1027 发表于 2020-5-25 20:37
改锂电最好还要加个LDO稳压器。

加个3.3V的LDO查了一下，输出电压范围也是-0.3---+0.3V，最后结果还是3---3.6V，没啥改变啊。

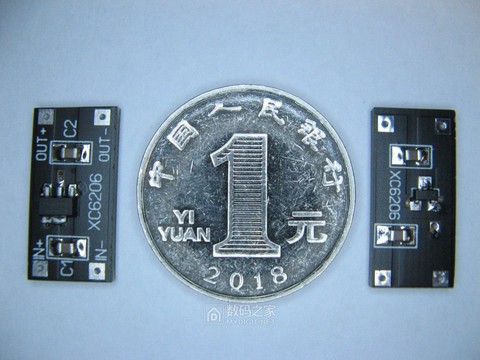

有坛友打得6206的小板感觉很好！

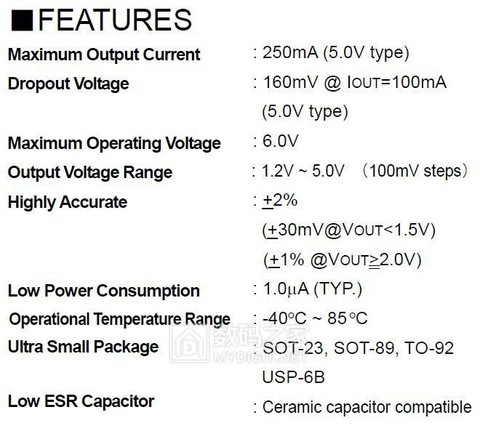

规格书里写的，6206最小压差160～200多mV，静态电流1uA

巍巍兴安 发表于 2020-5-26 08:06
有坛友打得6206的小板感觉很好！

这个很好，1微安也就不用加物理开关了，要是谁能解决低电压报警符号跳出？我喜欢3V稳压供电。

巍巍兴安 发表于 2020-5-26 08:06
有坛友打得6206的小板感觉很好！

才一个三极管还打什么板了，直接焊到主板上就行吧。

散淡021 发表于 2020-5-26 09:20
这个很好，1微安也就不用加物理开关了，要是谁能解决低电压报警符号跳出？我喜欢3V稳压供电。 ...

亮度下降就是报警了，还要什么符号啊。

wgh1027 发表于 2020-5-26 09:50
才一个三极管还打什么板了，直接焊到主板上就行吧。

XC6206输出有1.5V 2.5V  3.0V 3.3V等多种规格的，独立小板方便灵活，有更广泛的应用吧。

散淡021 发表于 2020-5-26 09:20
这个很好，1微安也就不用加物理开关了，要是谁能解决低电压报警符号跳出？我喜欢3V稳压供电。 ...

X表已经没了外控电池电压报警功能，只能是芯片规定的2.4V报警。因为它的报警控制端已经改做输出端了。端口的输入与输出转换是由主程序控制的，只有厂家可轻易的改变，或有芯片程序一手资料的设计者。
