德国科麦斯KOMAX VC830L拆机

发表于：2020-5-28 21:40:45 3899
博览中心
物品类别: 万用表
年代: 2000年或以后

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 Yob 于 2020-5-28 21:42 编辑

家里东西都收起来了，一时找不到其他测试设备，随便翻出来一块表和一个基准来测测

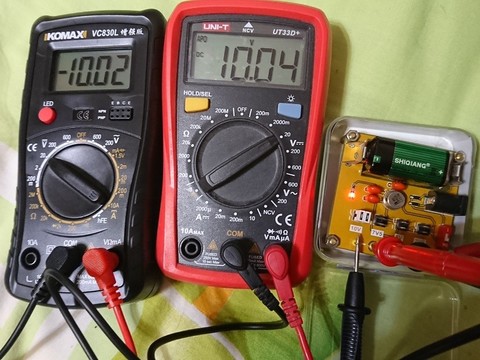

这俩都不准，先正常测量

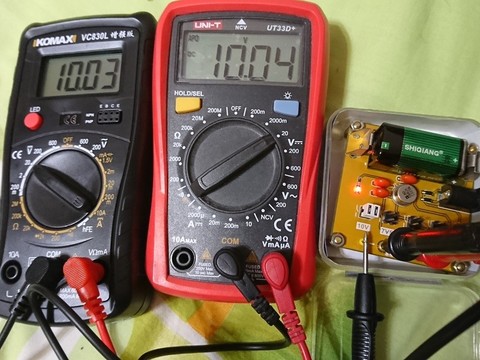

翻转末位变了1个数

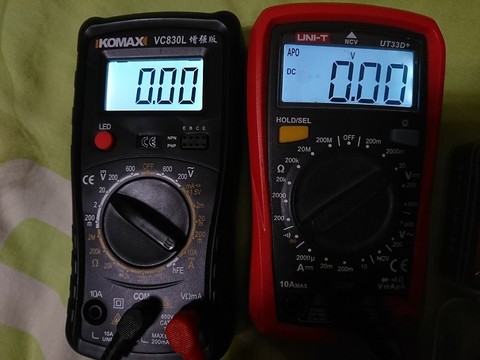

这表的背光很亮，拍照差别不大，实际上比UT33亮很多，估计电流不小
背光是按键之后直接最大亮度，然后逐渐降低亮度，大概十多秒就灭了

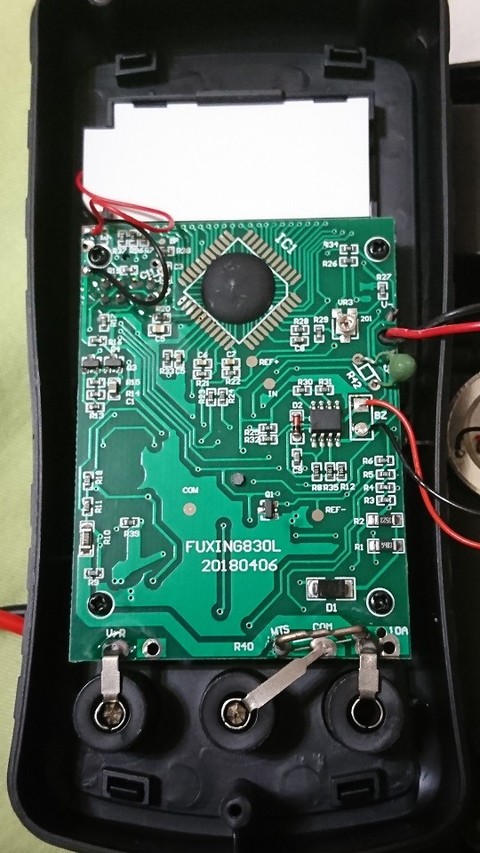

开拆，第一眼一坨狗屎，而且果然没有保险，没把10A的铜丝缩水成贴片这点要好评？

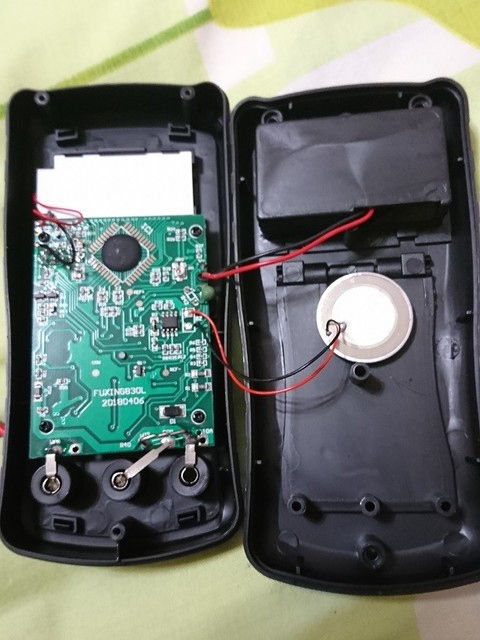

全是贴片元件，有个校准电位器，不用自己换电位器校准了

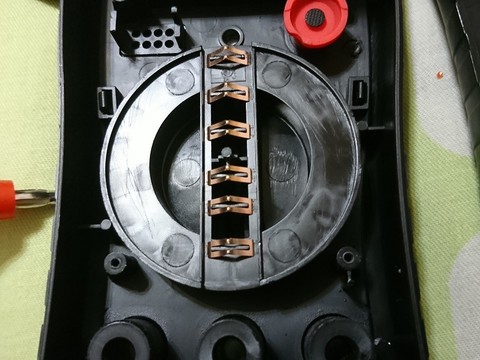

标准结构没什么好说的

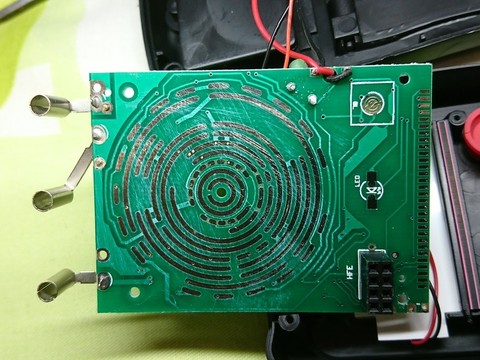

这PCB到底经历了什么？这个角度看抛光的操作有点暴力

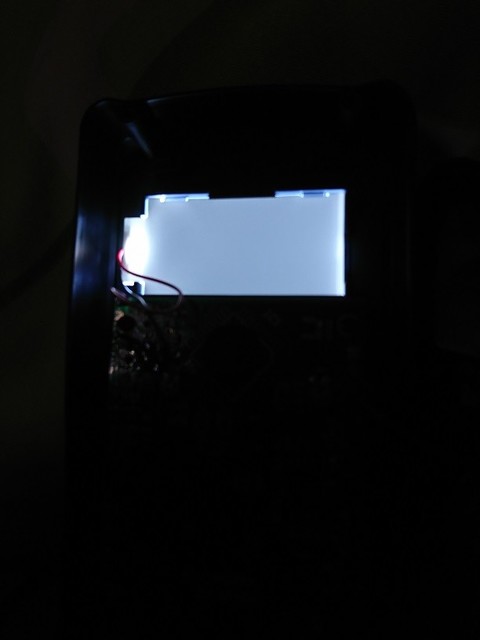

背光结构，一个白光LED再匀光





收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

月台故事 数字大师F 2020-5-28 21:54:36
还可以啦
2020-5-28 21:54:36 回复
wgsd 数字大神J 2020-5-28 22:31:49
牛屎做的这么圆也得给好评
2020-5-28 22:31:49 回复
ff0000 数字梦想家E 2020-5-29 00:27:14
板子看起来有点薄啊
2020-5-29 00:27:14 回复
kyhwhb 数字大神J 2020-5-29 05:09:11
扳子砂纸打磨过？
2020-5-29 05:09:11 回复
hc061218 数字王者I 2020-5-29 06:21:15
福兴？福星？
2020-5-29 06:21:15 回复
勇闯沙滩 数字大神J 2020-5-29 06:23:37
PCB板丝印FUXING牌子2018年的，看着太悬了，像9元包邮的830小表。
2020-5-29 06:23:37 回复
fslichong 数字王者I 2020-5-29 07:49:19
有焊盘，给维修带来了方便，做工还一般
2020-5-29 07:49:19 回复
wgh1027 数字大神J 2020-5-29 08:55:03
那个8脚元件应该是运放吧。
2020-5-29 08:55:03 回复
chen131578 数字精灵G 2020-5-29 09:47:22
6.9元还是值得买的。
2020-5-29 09:47:22 回复
jltzmy 数字精灵G 2020-5-29 12:39:31
这价格可以，能用就行，
2020-5-29 12:39:31 回复
wgh1027 数字大神J 2020-5-29 13:44:41
有ptc元件还算是不错哒
2020-5-29 13:44:41 回复
ynkmzyl 数字大师F 2020-5-29 17:07:13
就这破烂，有脸说德国？
2020-5-29 17:07:13 回复
chen131578 数字精灵G 2020-5-30 13:39:06
ynkmzyl 发表于 2020-5-29 17:07
就这破烂，有脸说德国？

重在便宜，正常不会买它的。刚到了一个，返现很麻利的。
2020-5-30 13:39:06 回复
wgh1027 数字大神J 2020-5-30 22:35:48
chen131578 发表于 2020-5-30 13:39
重在便宜，正常不会买它的。刚到了一个，返现很麻利的。

真是德国的话也不会便宜到哪里去
2020-5-30 22:35:48 回复
林大兵 数字小子A 2020-5-31 00:23:41
6.9，这个价格只够买表笔，还送表
2020-5-31 00:23:41 回复
qkk20043000 数字奇才B 2020-7-7 20:57:42
好像是国产的做工不咋地
2020-7-7 20:57:42 回复
