15.5元包邮的科麦斯9205测量本坛2020B基准

发表于：2020-6-6 12:14:01 4937
万用表
主题类别: 实测（简单)
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: 科麦斯9205A DT830-VAR 2020B

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
       前几天说科麦斯6.9元包邮卖830表，六一时科麦斯的9205也15.5包邮了，虽然有了好几块类似的表，还是拍了一块，纯是占便宜的心理（这个便宜其实应该说是浪费才对），收到后没有惊喜也没有失望，正好也刚买了本坛的DT830-VAR 2020B基准，于是就用这个便宜的9205将2020B的全部挡位测了一遍（不算电压电流组合挡位），首先是9205的拆机，然后是测量结果的图片，结论就不做评判了，各位坛友自有公正的判断。

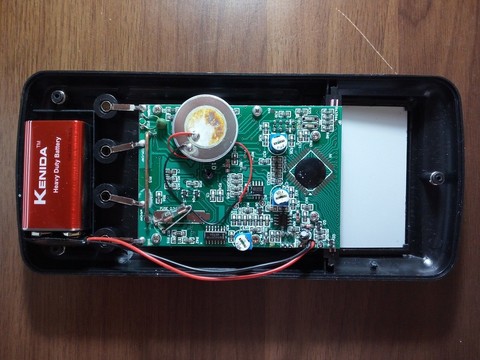

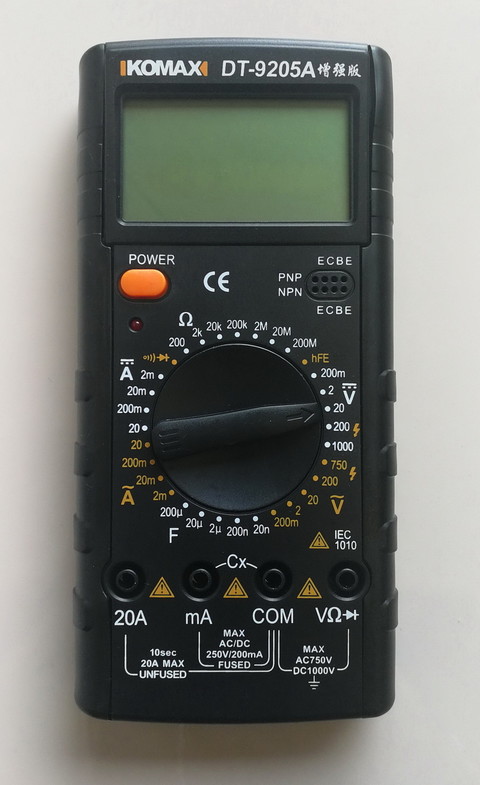

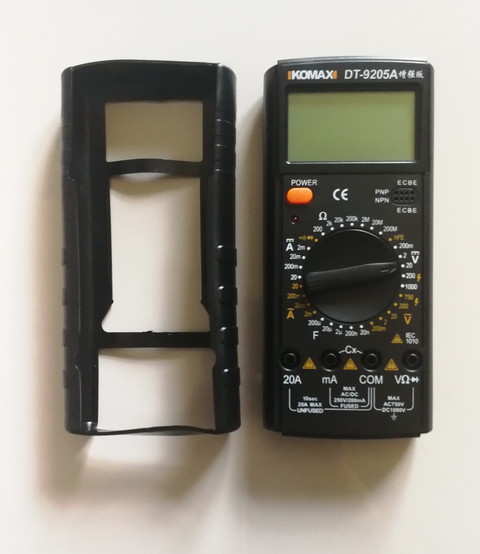

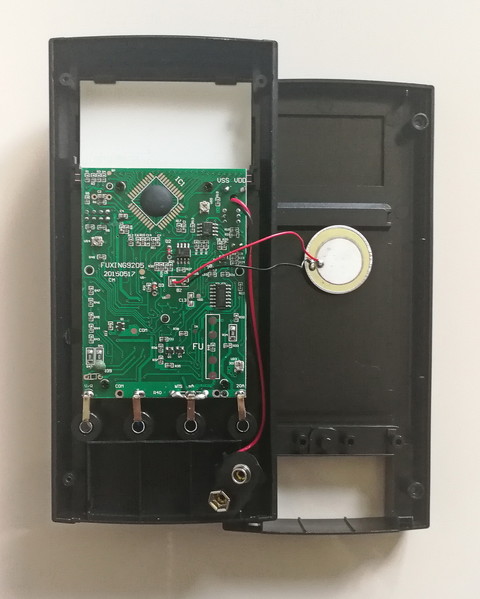

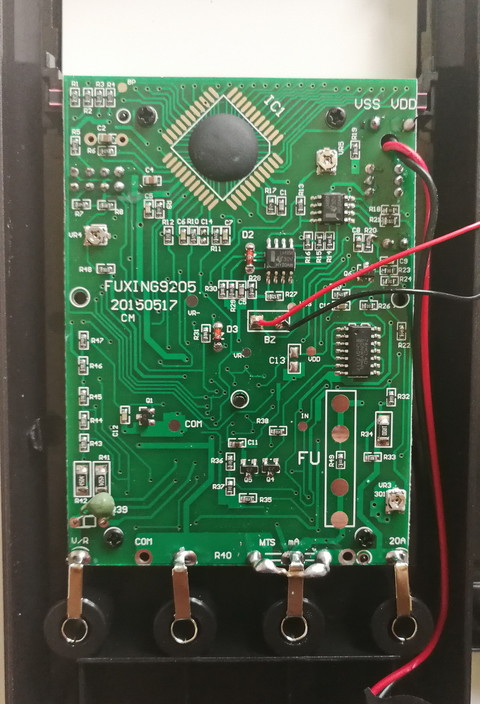

一、首先是9205的外形及内部图片





补充1：该表20A挡位没有保险；200mA挡位有预留保险座位置，但直接使用0Ω电阻短接了，自己安装保险的话还要自己钻孔
补充2：该表测量时末位数字会有1-2个字的跳动，不知是表跳、环境温度跳还是心在跳。

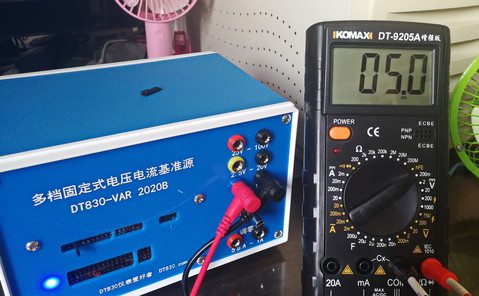

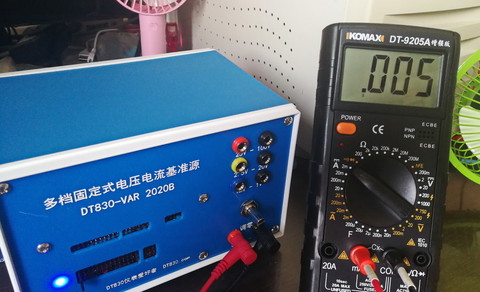

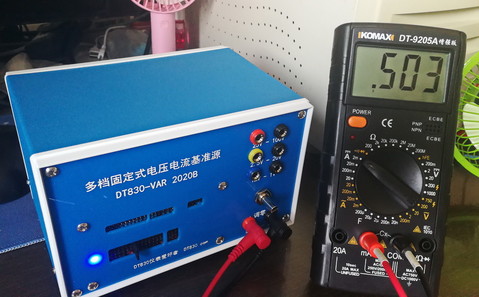

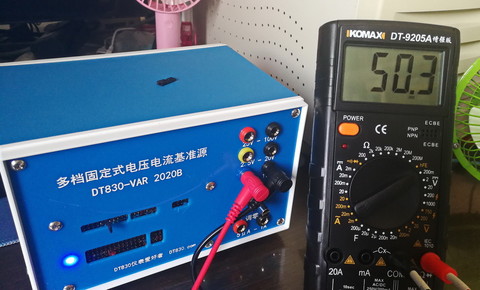

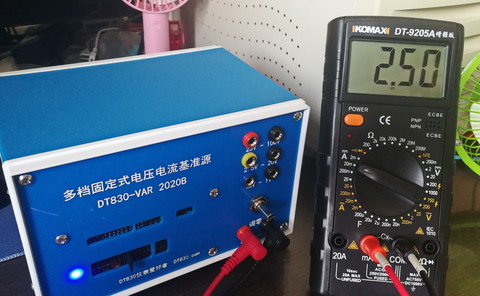

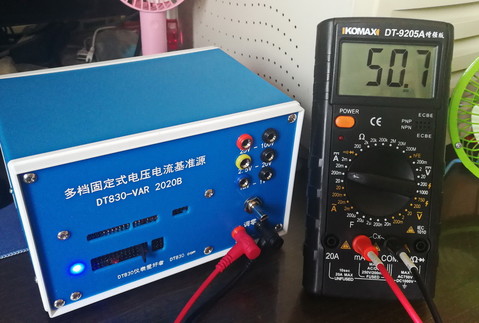

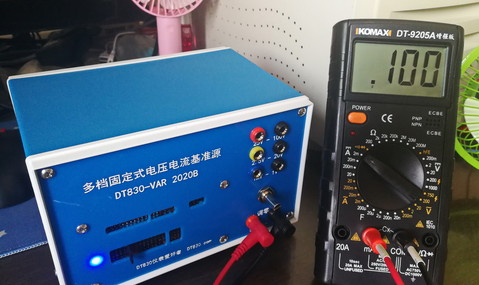

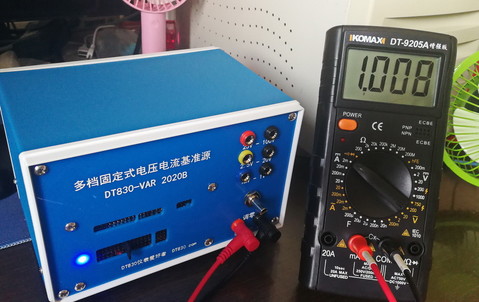

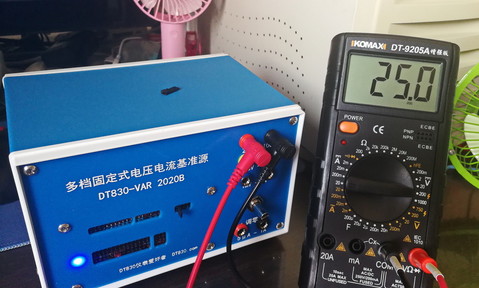

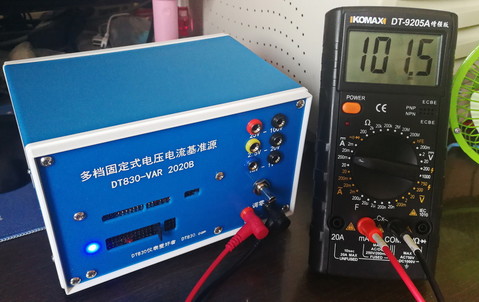

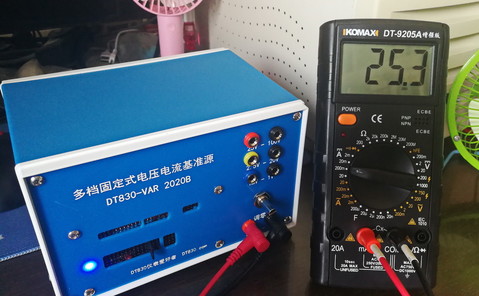

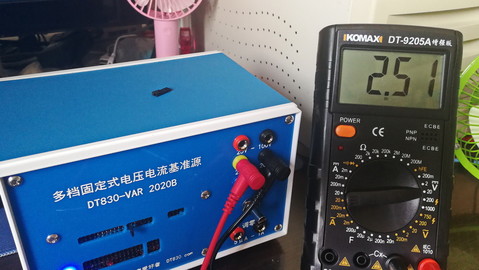

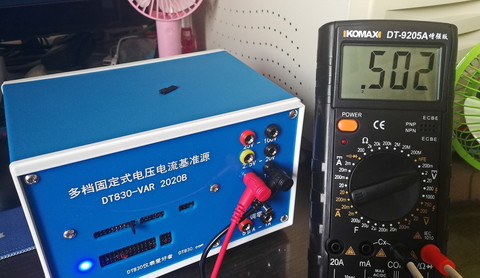

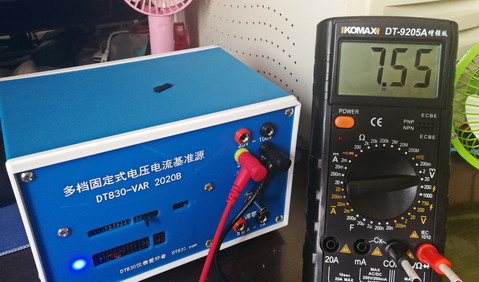

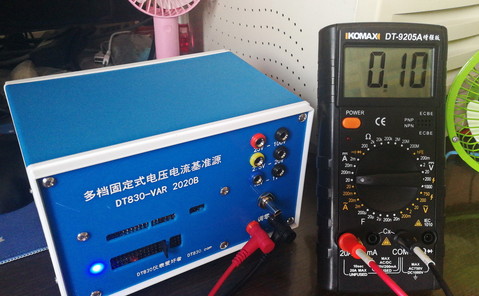

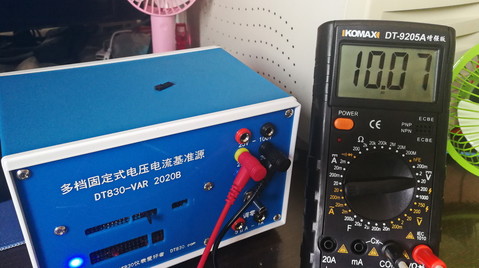

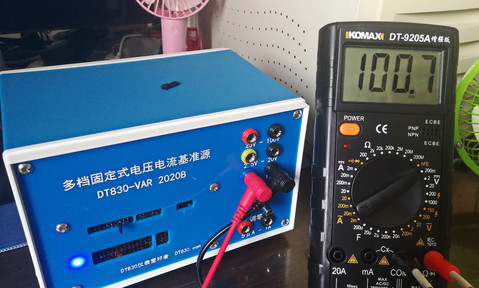

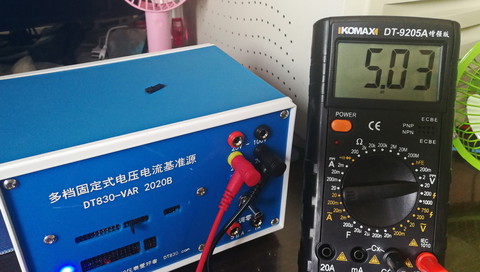

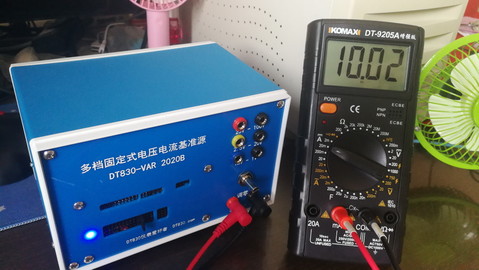

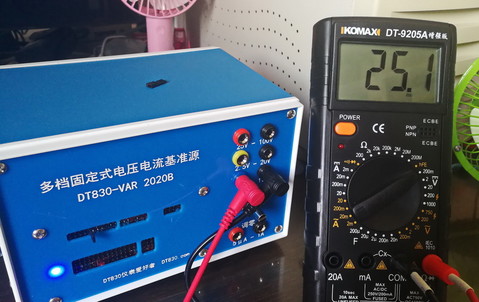

二、9205测量2020B基准各挡位电压情况

1mV

2.5mV

5mV

10mV

25mV

50mV

100mV

250mV

500mV

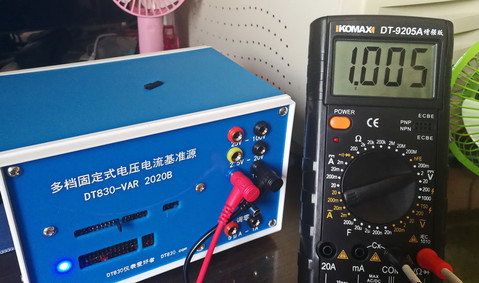

1V

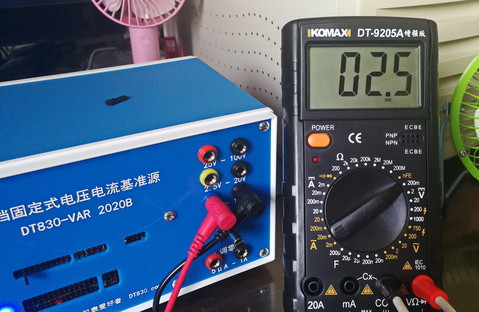

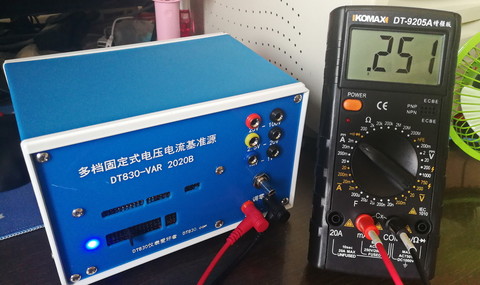

2.5V

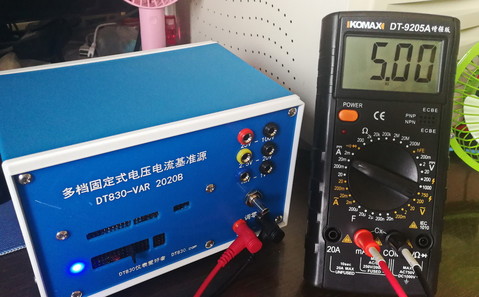

5V

7.5V

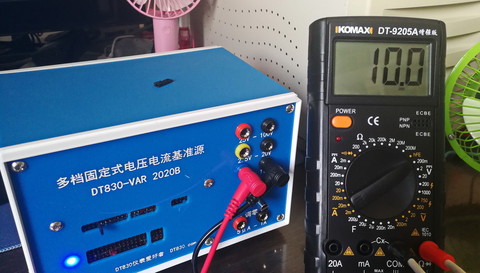

10V

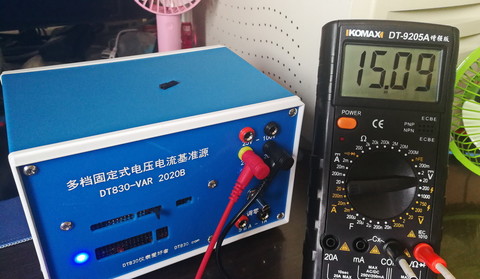

15V

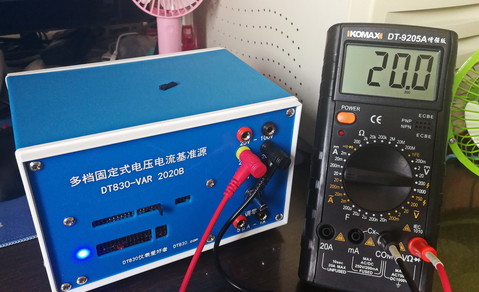

20V

25V

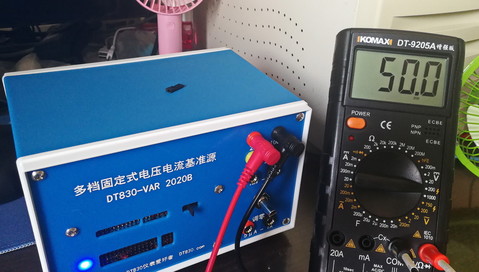

50V

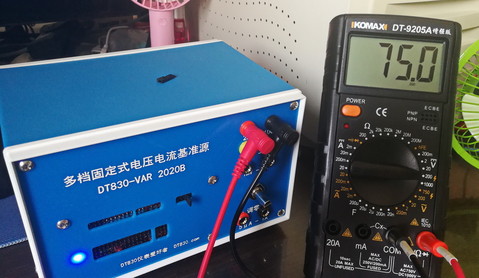

75V

100V

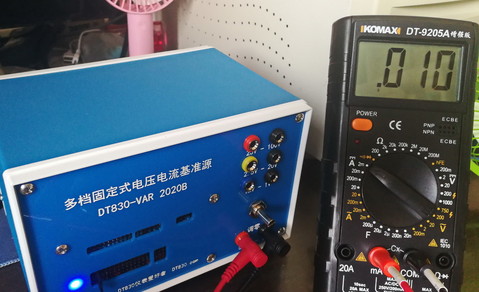

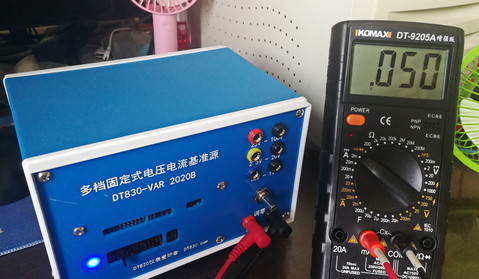

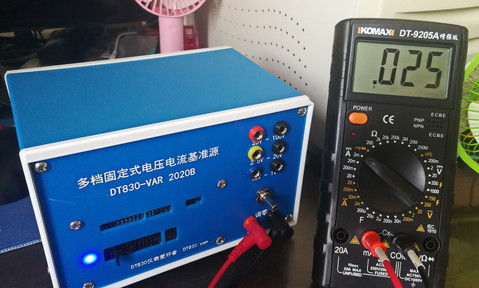

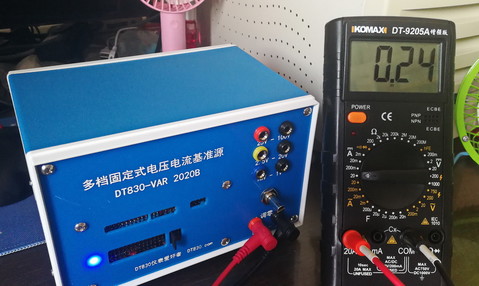

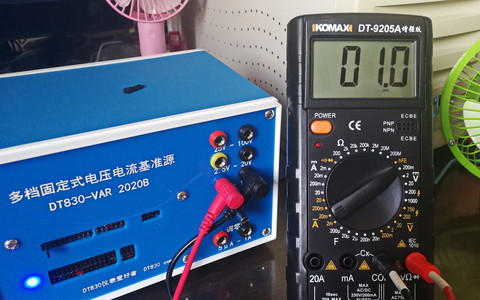

三、9205测量2020B基准各挡位电流情况

5μA

10μA

25μA

50μA

100μA

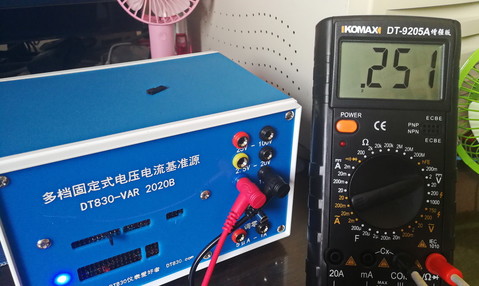

250μA

500μA

1mA

2.5mA

5mA

10mA

25mA

50mA

100mA

100mA使用20A挡位测量

250mA

500mA

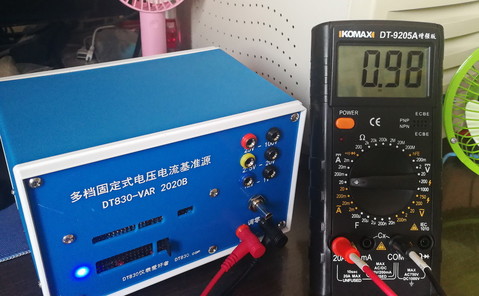

1A

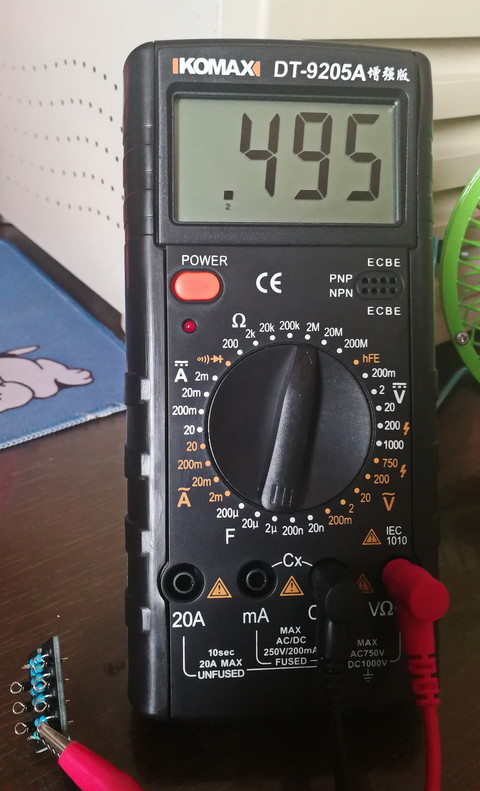

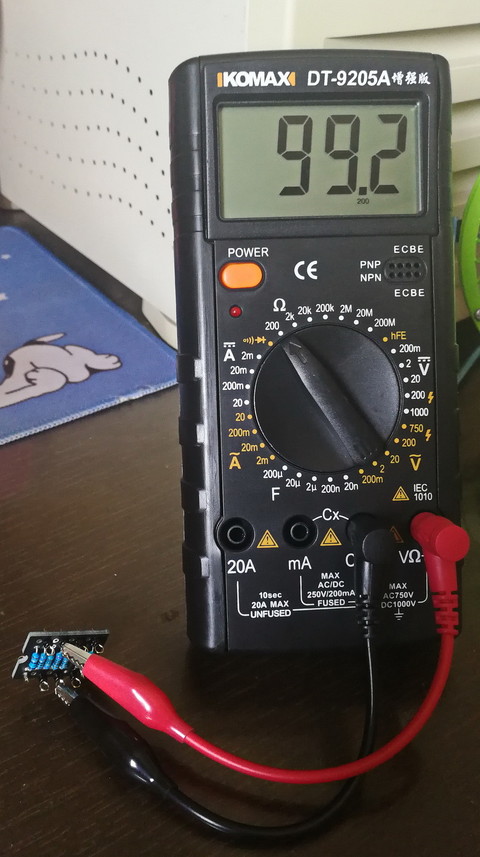

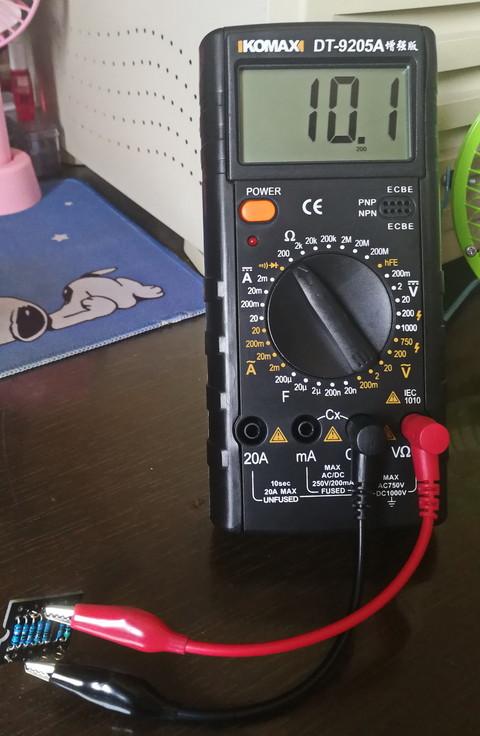

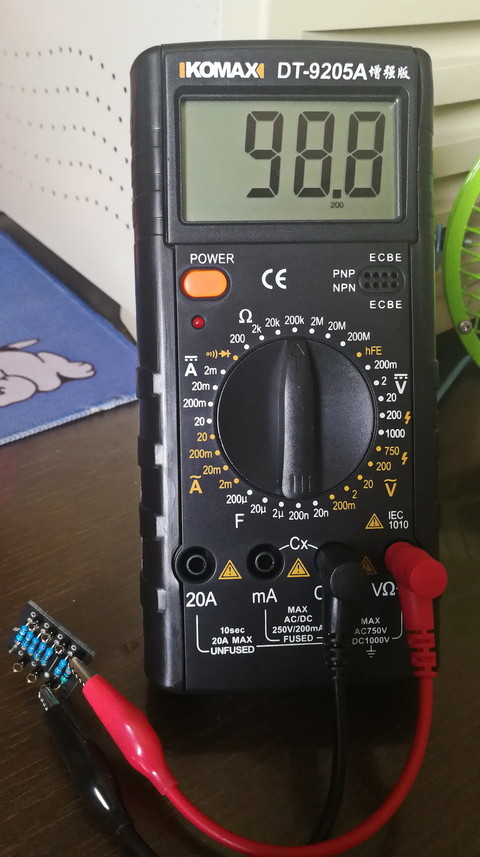

四、9205测量2020B基准随机赠送电阻情况

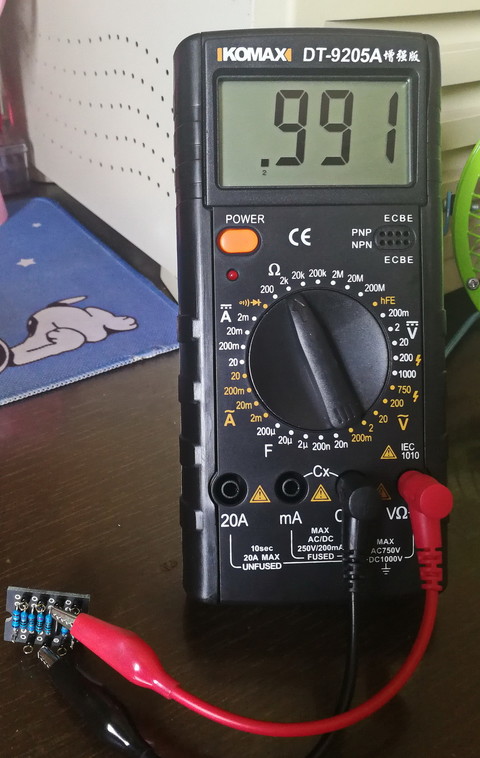

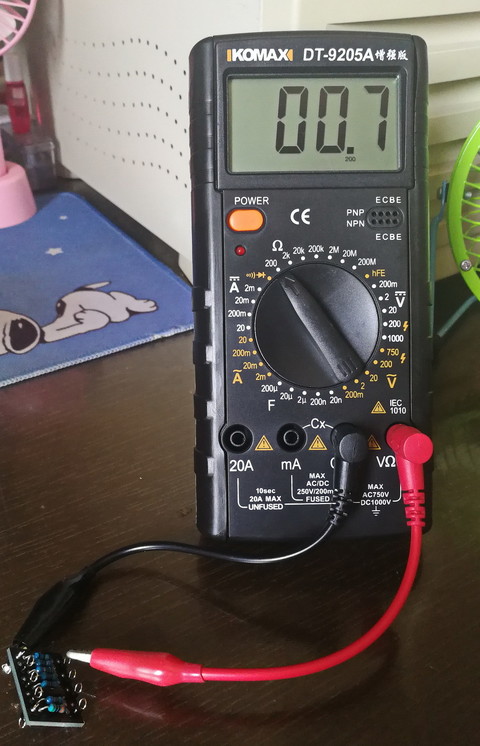

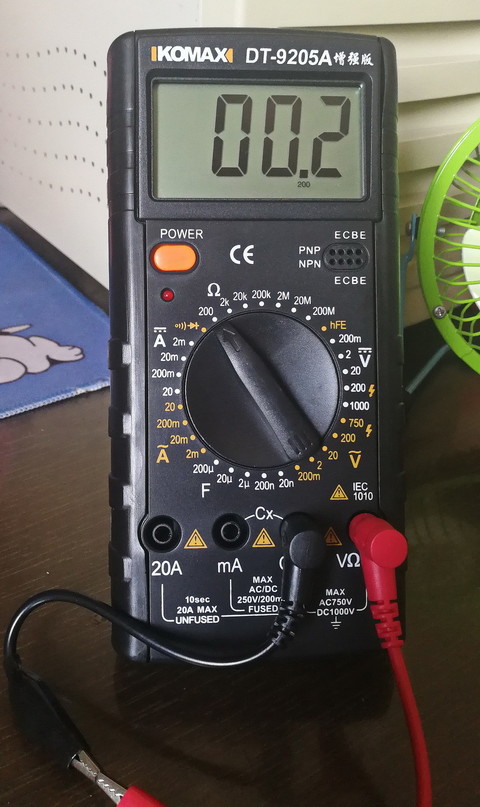

9205表200Ω挡位表笔短接读数情况

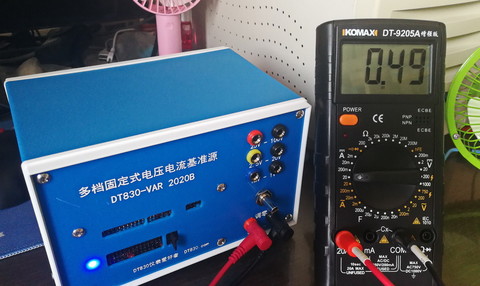

0.5Ω

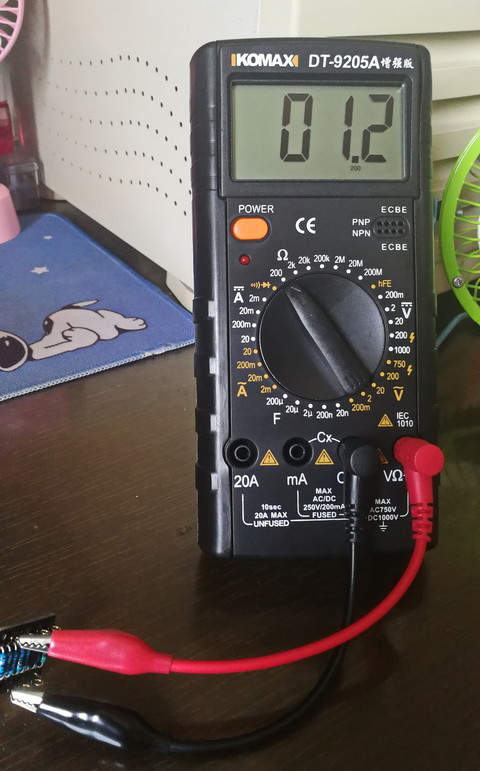

1Ω

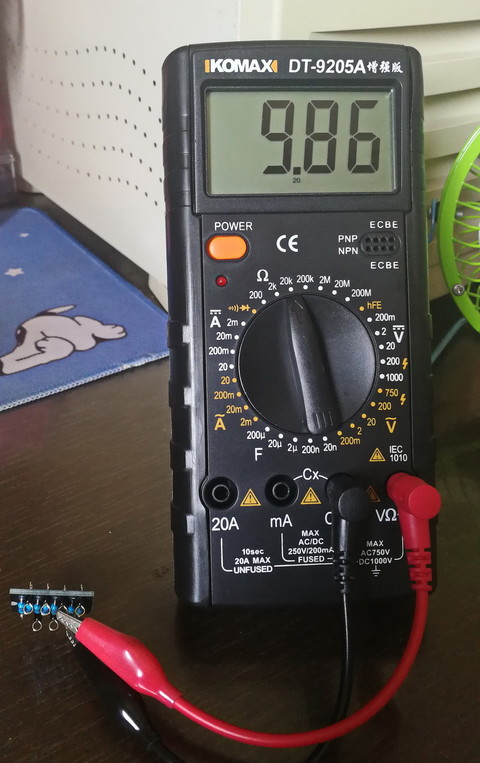

10Ω

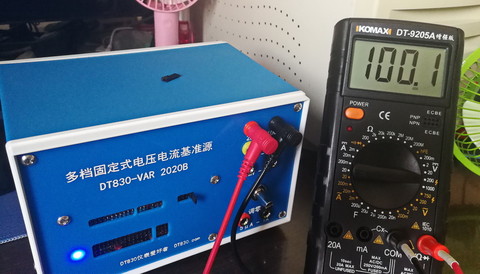

100Ω

1kΩ

10kΩ

100kΩ

500kΩ

五、9205测量电容情况

       因为老式7106类芯片万用表测量电容采用充电法，所以电容测量挡位一般最大仅为20μF，最大200μF，但最小挡位可以是20nF或2nF，测量小电容一直表现不错。下面是9205表测量一个200pF的老式云母电容的测量结果和另一台滨江9107的测量结果对比。

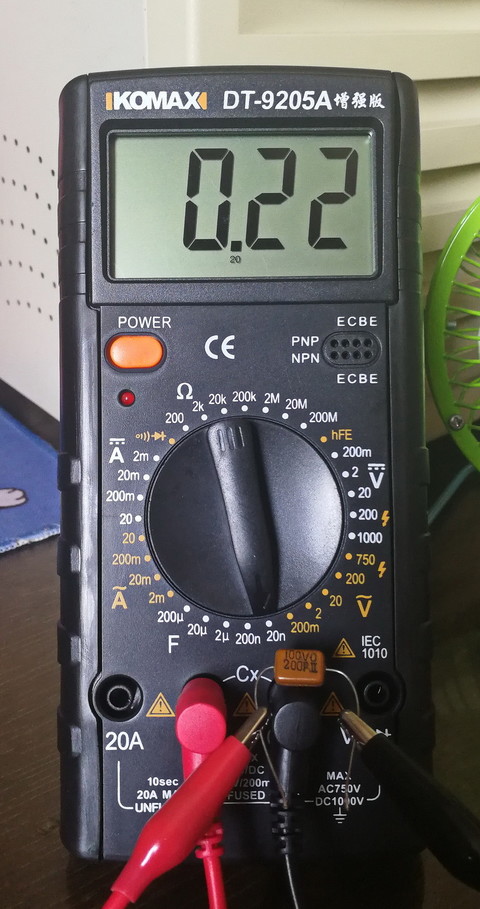

9205表的20nF（最小电容档）测量

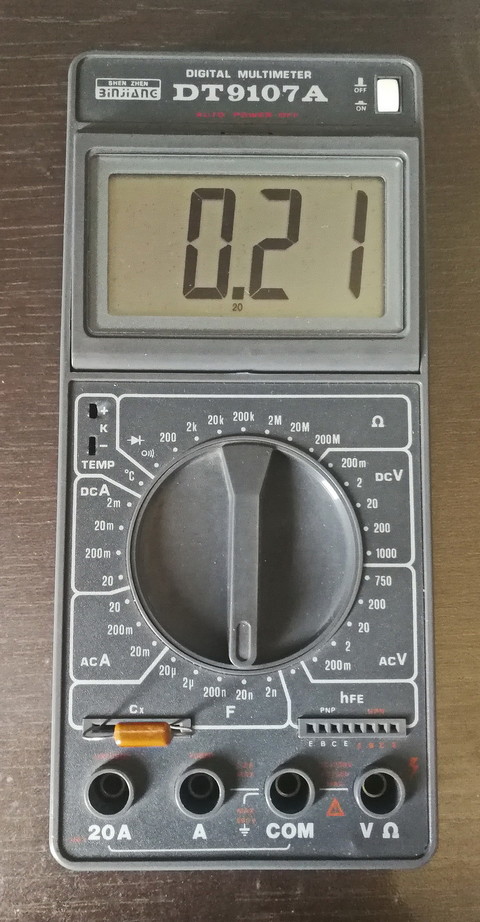

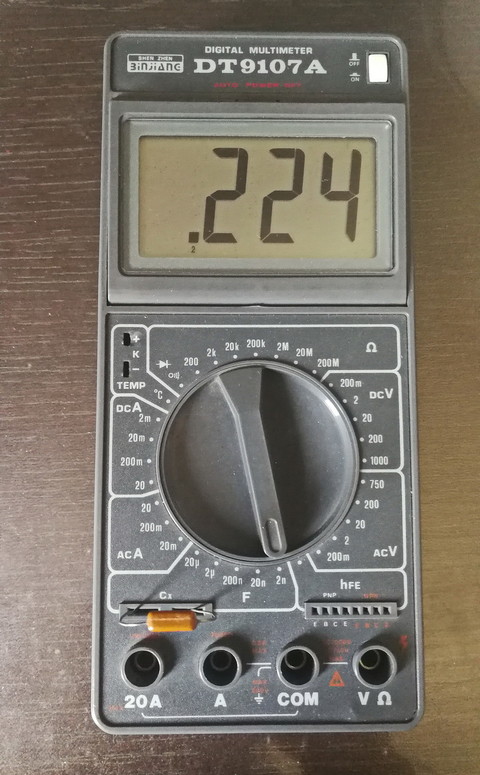

9107表的20nF档测量

9107表的2nF档测量

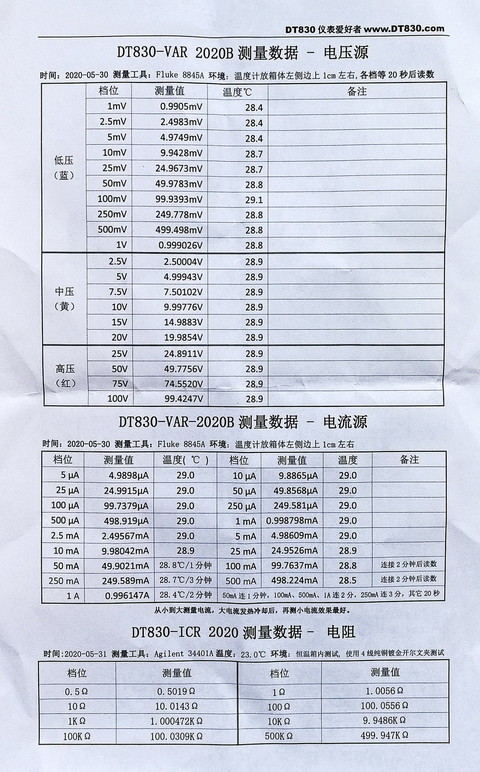

另附DT830-VAR 2020B基准的标定值

       以上测量结果仅供各位坛友参考，非正式测评，纯属无聊测着玩，各位看看就行了，能对坛友有些许帮助的话，我就非常高兴了，谢谢您点开一观。


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（21）

Yob 数字梦想家 2020-6-6 12:26:37
也是没有保险，好在有预留位，可以加上座补全，这样才是合格炮灰表
2020-6-6 12:26:37 回复
fslichong 数字王者 2020-6-6 12:32:07
测试结果来看还是令人满意的，那个表那个基准都值
2020-6-6 12:32:07 回复
fslichong 数字王者 2020-6-6 12:33:40
从测试结果来看还是很令人满意的，这个表，这个基准都值
2020-6-6 12:33:40 回复
wgsd 数字大神 2020-6-6 13:20:31
为拉动经济做贡献，2位半的精度很好。
2020-6-6 13:20:31 回复
勇闯沙滩 数字大神 2020-6-6 13:43:51
PCB板太节省了，测试结果可以的。
2020-6-6 13:43:51 回复
散淡021 数字大神 2020-6-6 14:56:27
这表老妈拉圾桶捡来个带包装盒的， 用信号发生器一测频响很高，一激动再试试实际效果没有一点乱用。
市电电流也趴下。
说实话这表子在当年还是很不错的，要不也不会今天还有那么多不同牌的山货。











2020-6-6 14:56:27 回复
散淡021 数字大神 2020-6-6 15:01:56
本帖最后由 散淡021 于 2020-6-6 15:18 编辑

也不要说
这伙的显示效果绝对把UT139、71等等打趴下，视角清晰快赶上ZT的反显屏了

这个价格去了邮费，还能赚钱？
普通没有表的还是很实惠的
2020-6-6 15:01:56 回复
jltzmy 数字精灵 2020-6-6 16:23:16
可以，可以，这精度对得起15.5的价格，
2020-6-6 16:23:16 回复
kyhwhb 数字大神 2020-6-6 16:39:56

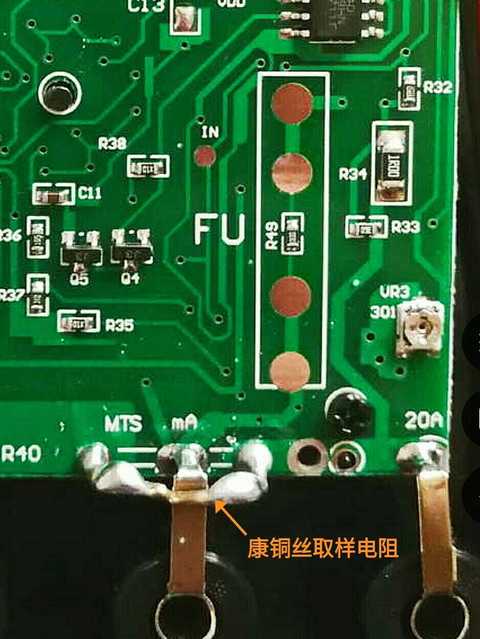

看不出20A档取样电阻是哪个呢？
2020-6-6 16:39:56 回复
chen131578 数字精灵 2020-6-6 20:55:20
屏幕比830大多了，比830实用。
2020-6-6 20:55:20 回复
wgh1027 数字大神 2020-6-7 00:03:54
巍巍兴安 发表于 2020-6-6 16:39
看不出20A档取样电阻是哪个呢？

放大看看

2020-6-7 00:03:54 回复
wgh1027 数字大神 2020-6-7 00:15:12
Yob 发表于 2020-6-6 12:26
也是没有保险，好在有预留位，可以加上座补全，这样才是合格炮灰表

那个电阻就是保险吧
2020-6-7 00:15:12 回复
kyhwhb 数字大神 2020-6-7 04:59:15
wgh1027 发表于 2020-6-7 00:03
放大看看

几乎被焊锡包住了吧
2020-6-7 04:59:15 回复
表述 数字精灵 2020-6-7 08:34:40
科麦斯也是什么都做呀，看着精度还不错。
2020-6-7 08:34:40 回复
月台故事 数字大师 2020-6-9 12:58:39
不错不错
2020-6-9 12:58:39 回复
人艰不拆 数字王者 2020-6-9 14:37:04
割麦子牌子的
2020-6-9 14:37:04 回复
wgsd 数字大神 2020-6-9 18:19:09
这价格对不起显示屏的生产厂家呀。
2020-6-9 18:19:09 回复
cypcdx 数字奇才 2020-7-4 08:58:35
经实验，我买的此型表没有自动关机功能。
2020-7-4 08:58:35 回复
人艰不拆 数字王者 2020-7-4 09:35:29
割麦子关啥机啊
2020-7-4 09:35:29 回复
