请大家帮助推荐一个支持串口输出的万用表

发表于：2020-8-3 21:13:35 9258
万用表
主题类别: 其它
仪表品牌: DIY自制
显示方式: 其它
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
看到一些万用表使用DTM0660方案，可以通过修改eeprom使得万用表通过串口输出数据，但是不清楚哪些型号的万用表支持这个功能。请大家帮助推荐一下，最好价格在100元以内。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（35）

人艰不拆 数字王者 2020-8-4 08:35:26
没见过这样的
2020-8-4 08:35:26 回复
tiger20908 数字梦想家 2020-8-4 15:45:10
估计楼下见过。
2020-8-4 15:45:10 回复
wgh1027 数字大神 2020-8-4 17:22:03
反正我没见过
2020-8-4 17:22:03 回复
hc061218 数字王者 2020-8-4 20:36:27
这个可能也还要加点硬件才行，修改eeprom只是增加一个通讯的按键功能，来开启通讯功能
2020-8-4 20:36:27 回复
shaoziyang 楼主     数字探长 2020-8-4 21:36:01
hc061218 发表于 2020-8-4 20:36
这个可能也还要加点硬件才行，修改eeprom只是增加一个通讯的按键功能，来开启通讯功能 ...

修改硬件没有问题，就是希望了解一下哪些型号支持这个功能，避免买错了。
2020-8-4 21:36:01 回复
zwillhill 数字探长 2020-8-7 01:44:14
优仪高ua9233e（非dtm0660方案），众仪vc17b，带trms的胜利vc921（众仪好像也有vc921，不清楚是否能改），hp890cn。前两个发过改造帖
2020-8-7 01:44:14 回复
shaoziyang 楼主     数字探长 2020-8-7 11:46:04
zwillhill 发表于 2020-8-7 01:44
优仪高ua9233e（非dtm0660方案），众仪vc17b，带trms的胜利vc921（众仪好像也有vc921，不清楚是否能改），h ...

非常感谢！
2020-8-7 11:46:04 回复
shaoziyang 楼主     数字探长 2020-8-23 18:23:58
zwillhill 发表于 2020-8-7 01:44
优仪高ua9233e（非dtm0660方案），众仪vc17b，带trms的胜利vc921（众仪好像也有vc921，不清楚是否能改），h ...

买了一个众仪VC17B，改了0xFA的数据后，但是串口没有输出。
2020-8-23 18:23:58 回复
zwillhill 数字探长 2020-8-23 19:27:27
shaoziyang 发表于 2020-8-23 18:23
买了一个众仪VC17B，改了0xFA的数据后，但是串口没有输出。

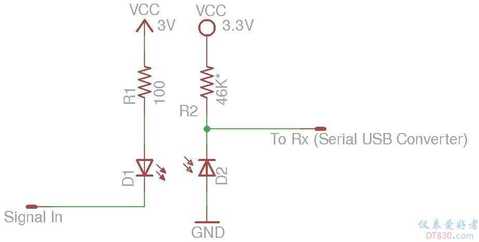

我是按照这个图改的，万用表上接电阻和发射管，ch341上接电阻和接收管，测试过有数据，和zt219一起买的，219没数据，不过由于背面螺丝生锈，和219功能区别不大，退货了。

你把你改的图发上来看看
以下程序自动插入未在内容中添加的图片或附件
2020-8-23 19:27:27 回复
wgh1027 数字大神 2020-8-24 08:44:24
应该是后期出的把端口封锁了吧
2020-8-24 08:44:24 回复
shaoziyang 楼主     数字探长 2020-8-24 09:02:35
本帖最后由 shaoziyang 于 2020-8-24 09:07 编辑
zwillhill 发表于 2020-8-23 19:27
我是按照这个图改的，万用表上接电阻和发射管，ch341上接电阻和接收管，测试过有数据，和zt219一起买的， ...

我是直接连接到单片机的串口上，测试发现完全没有输出信号。
2020-8-24 09:02:35 回复
shaoziyang 楼主     数字探长 2020-8-24 09:04:11
本帖最后由 shaoziyang 于 2020-8-24 09:07 编辑
wgh1027 发表于 2020-8-24 08:44
应该是后期出的把端口封锁了吧

可能是，昨天在网上问了一个hp890cn卖家，现在也改成旧的9V芯片，不支持改串口了。是不是现在万用表都不支持改串口了，还有哪个万用表支持这个功能吗？
2020-8-24 09:04:11 回复
nyxfk 数字探长 2020-8-24 11:01:09
UT61E不就是串口输出吗？
现在新版本不知道是USB仿真串口，还是纯串口
2020-8-24 11:01:09 回复
shaoziyang 楼主     数字探长 2020-8-24 15:11:15
nyxfk 发表于 2020-8-24 11:01
UT61E不就是串口输出吗？
现在新版本不知道是USB仿真串口，还是纯串口

UT61E价格有点高了，需要一个纯串口的。
2020-8-24 15:11:15 回复
zwillhill 数字探长 2020-8-24 19:23:35
shaoziyang 发表于 2020-8-24 15:11
UT61E价格有点高了，需要一个纯串口的。

便宜的可改表还有个9233e，不过也存在不确定性。几个表买下来试也两三百了，闲鱼全新ut61e好像就200多，其它后缀比如ut61b也带数据传输的，比ut61e便宜点。

另外，17b改造后需要长按hold键听见滴的一声才开启传输功能的。时间久了记不清改造细节，如果造成兄弟误买，非常抱歉

2020-8-24 19:23:35 回复
shaoziyang 楼主     数字探长 2020-8-24 22:20:34
zwillhill 发表于 2020-8-24 19:23
便宜的可改表还有个9233e，不过也存在不确定性。几个表买下来试也两三百了，闲鱼全新ut61e好像就200多， ...

长按REL了，响一声后就切换到手动模式。感觉实际上TX脚没有真正连接出来，上面没有任何信号。hp890cn现在也改板了，用9V电池，主控也换了，应该不能改了。是不是现在新的表都把TX功能禁用了。

在试试9233E，希望这次可以成功。
2020-8-24 22:20:34 回复
shaoziyang 楼主     数字探长 2020-8-24 22:28:28
zwillhill 发表于 2020-8-24 19:23
便宜的可改表还有个9233e，不过也存在不确定性。几个表买下来试也两三百了，闲鱼全新ut61e好像就200多， ...

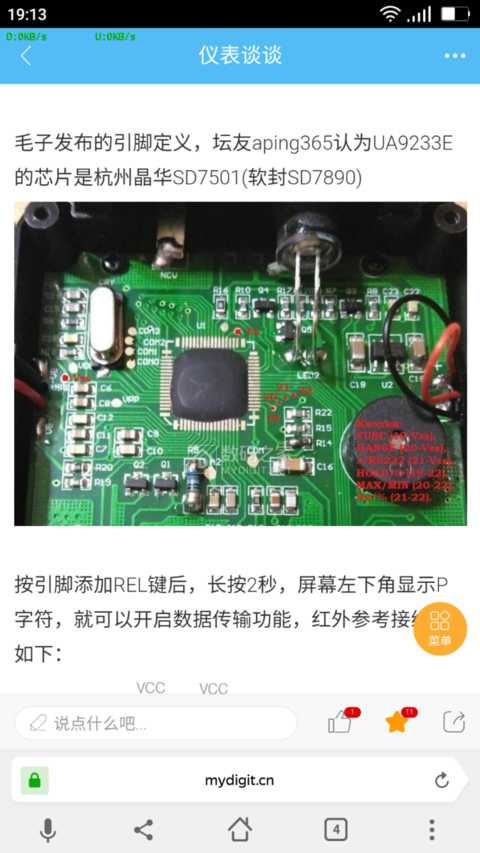

9233E的哪个脚是加REL键的？图示好像没有
2020-8-24 22:28:28 回复
zwillhill 数字探长 2020-8-25 02:28:44
本帖最后由 zwillhill 于 2020-8-25 03:01 编辑
shaoziyang 发表于 2020-8-24 22:28
9233E的哪个脚是加REL键的？图示好像没有

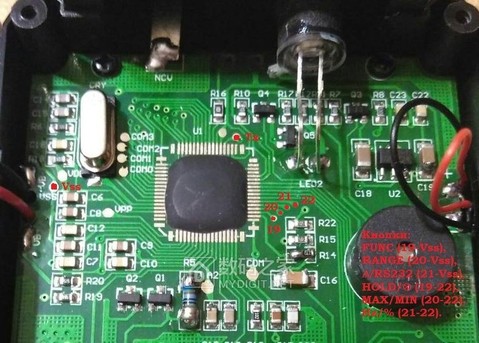

图示21对应的引脚。


另附当时改vc17b时参考的帖子链接：http://kazus.ru/forums/showpost.php?p=1117475&postcount=1706

9233E的改造链接：http://kazus.ru/forums/showpost.php?p=1176964&postcount=2689

2020-8-25 02:28:44 回复
wgh1027 数字大神 2020-8-25 07:34:09
考虑一下众仪的蓝牙表
