求助哪位有DO30B-3电路图

发表于：2021-1-25 15:57:00 5827
标准件&校基准源
主题类别: 技术_讨论
标准件类型:
仪表品牌: 其它品牌
型号或关键字: DO30B-3

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（51）

lbb123 楼主     数字奇才 2021-1-25 15:59:49

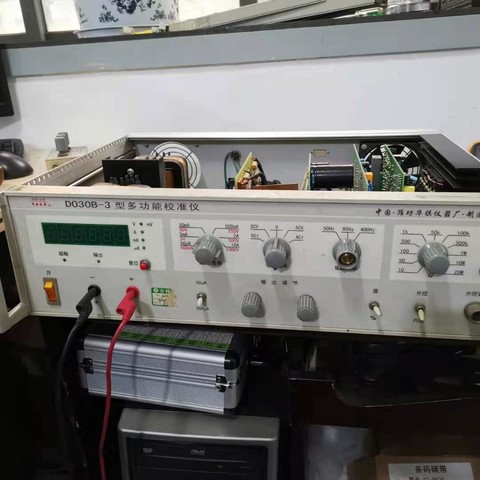

这台设备2004年购买的，现在表现为输出不稳定，不知道哪里出了问题
求教下各位
2021-1-25 15:59:49 回复
lbb123 楼主     数字奇才 2021-1-25 16:04:47

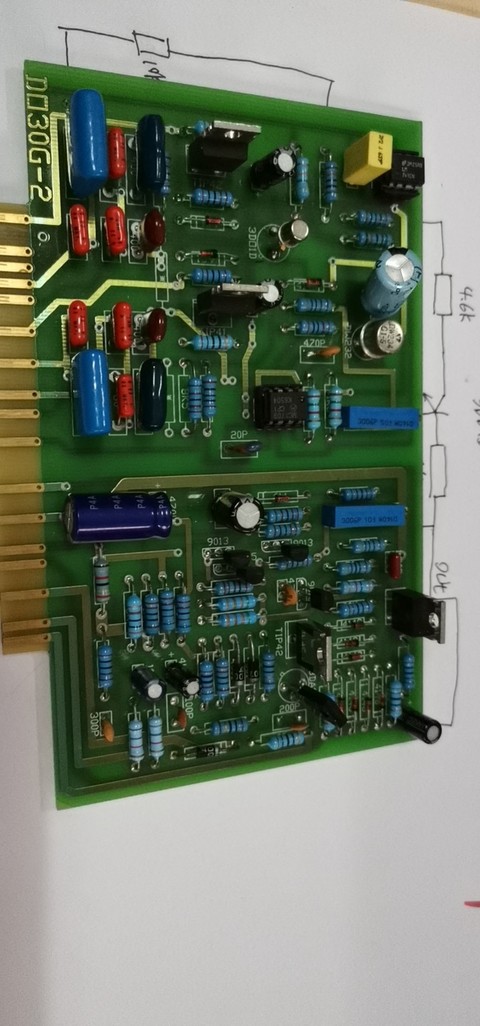

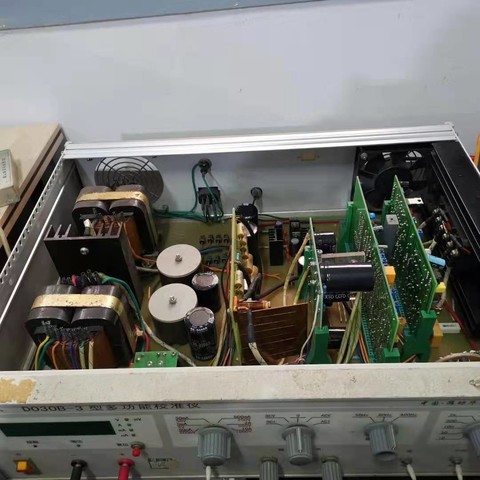

这个是振荡器和发大板
以下程序自动插入未在内容中添加的图片或附件
2021-1-25 16:04:47 回复
lbb123 楼主     数字奇才 2021-1-25 16:05:40

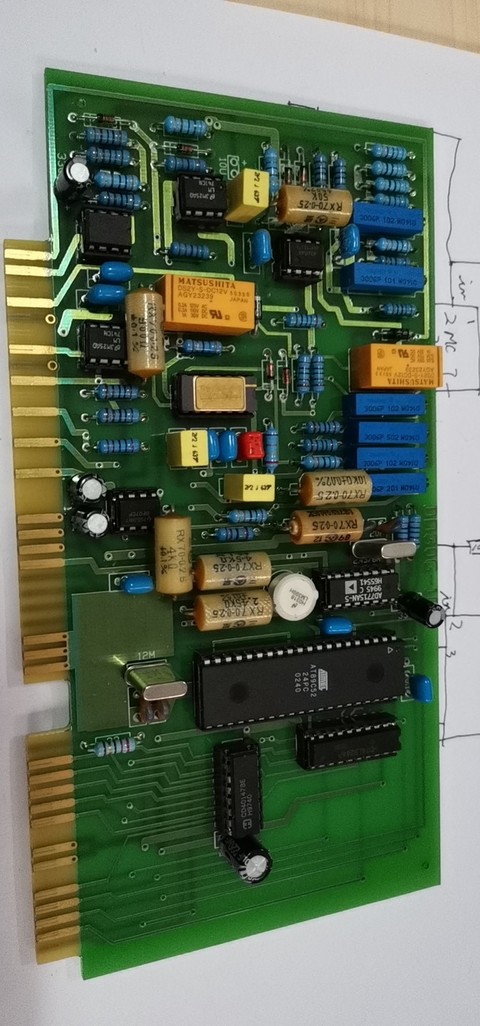

这个是电脑控制板
以下程序自动插入未在内容中添加的图片或附件
2021-1-25 16:05:40 回复
lbb123 楼主     数字奇才 2021-1-25 16:06:28
这个是保护器
以下程序自动插入未在内容中添加的图片或附件
2021-1-25 16:06:28 回复
lbb123 楼主     数字奇才 2021-1-25 16:07:30

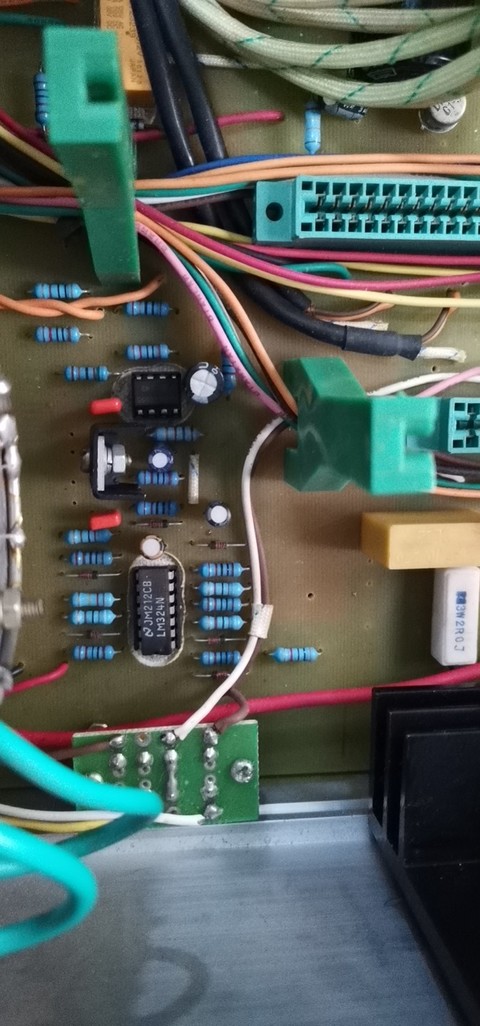

这个电压取样
以下程序自动插入未在内容中添加的图片或附件
2021-1-25 16:07:30 回复
lbb123 楼主     数字奇才 2021-1-25 16:09:51

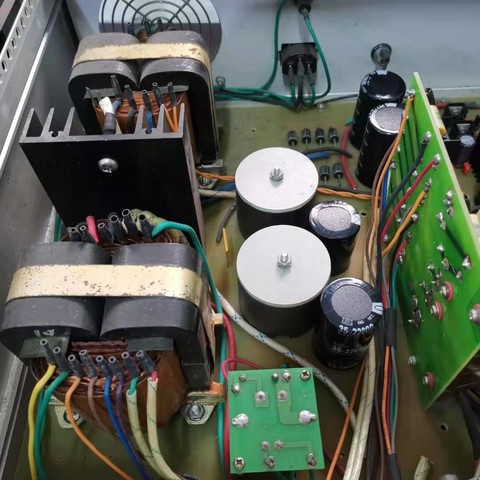

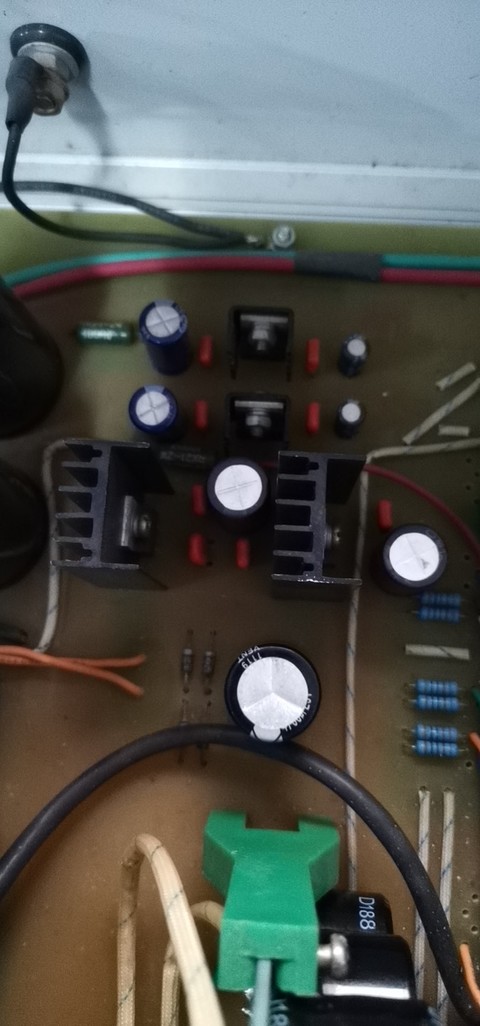

电流取样、电源25V 、15V、5V
以下程序自动插入未在内容中添加的图片或附件
2021-1-25 16:09:51 回复
ksj197706 数字大师 2021-1-25 18:21:34
咸鱼上有个人卖这个机器，看他有电路图的复印件
2021-1-25 18:21:34 回复
lbb123 楼主     数字奇才 2021-1-25 19:52:33
ksj197706 发表于 2021-1-25 18:21
咸鱼上有个人卖这个机器，看他有电路图的复印件

谢谢你的指导
2021-1-25 19:52:33 回复
hc061218 数字王者 2021-1-25 20:24:04
我只有老款的资料，跟这个差别太大了{:9001:}
2021-1-25 20:24:04 回复
lbb123 楼主     数字奇才 2021-1-25 20:57:51
我也找到DO30-E,和DO30-G的资料
2021-1-25 20:57:51 回复
wgh1027 数字大神 2021-1-25 22:02:34
好复杂的样子
2021-1-25 22:02:34 回复
43545 管理员 2021-1-26 00:02:15
先试着换继电器和档位开关
2021-1-26 00:02:15 回复
lbb123 楼主     数字奇才 2021-1-26 08:45:54
43545 发表于 2021-1-26 00:02
先试着换继电器和档位开关

谢谢指导，请问有哪些继电器影响输出呢，我把电解电容，基本上都给换了，这种软故障太难查了
2021-1-26 08:45:54 回复
lbb123 楼主     数字奇才 2021-1-26 08:53:00
ksj197706 发表于 2021-1-25 18:21
咸鱼上有个人卖这个机器，看他有电路图的复印件

你好，昨天晚上把闲鱼翻了一遍，没有找到DO30B-3的资料，不知道你在哪里看到的，请赐教谢谢
2021-1-26 08:53:00 回复
lbb123 楼主     数字奇才 2021-1-26 09:05:43

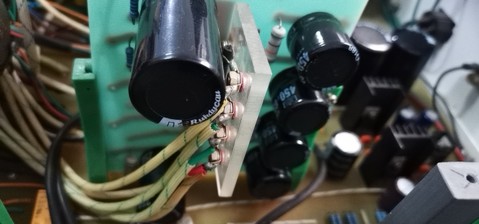

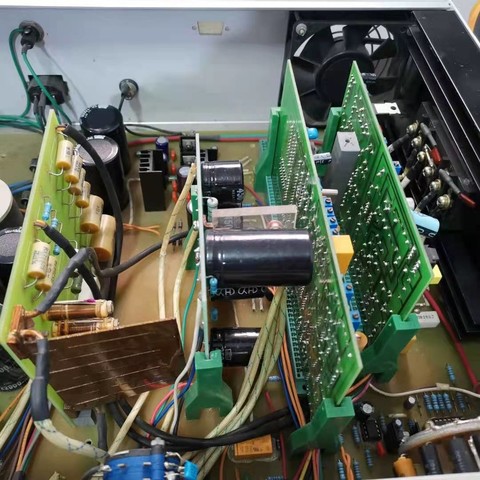

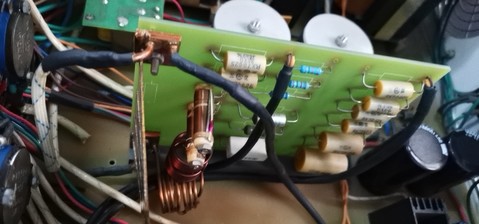

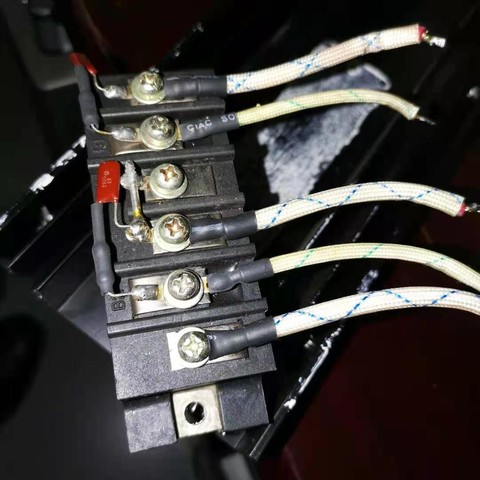

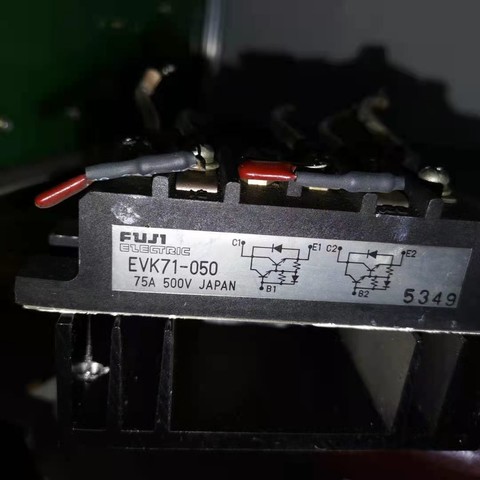

功放输出采用的是功放模块
以下程序自动插入未在内容中添加的图片或附件
2021-1-26 09:05:43 回复
ksj197706 数字大师 2021-1-26 14:52:51
lbb123 发表于 2021-1-26 08:53
你好，昨天晚上把闲鱼翻了一遍，没有找到DO30B-3的资料，不知道你在哪里看到的，请赐教谢谢 ...

我看到有个卖家卖这个3用表校准仪，看到他有一份复印的说明书，里面有电路图，具体是不是你这个型号就不清楚了，外形非常相似，型号是do30 后戳的具体型号我没注意看，我去翻翻我的浏览记录看看能不能找到他
2021-1-26 14:52:51 回复
ksj197706 数字大师 2021-1-26 15:00:41

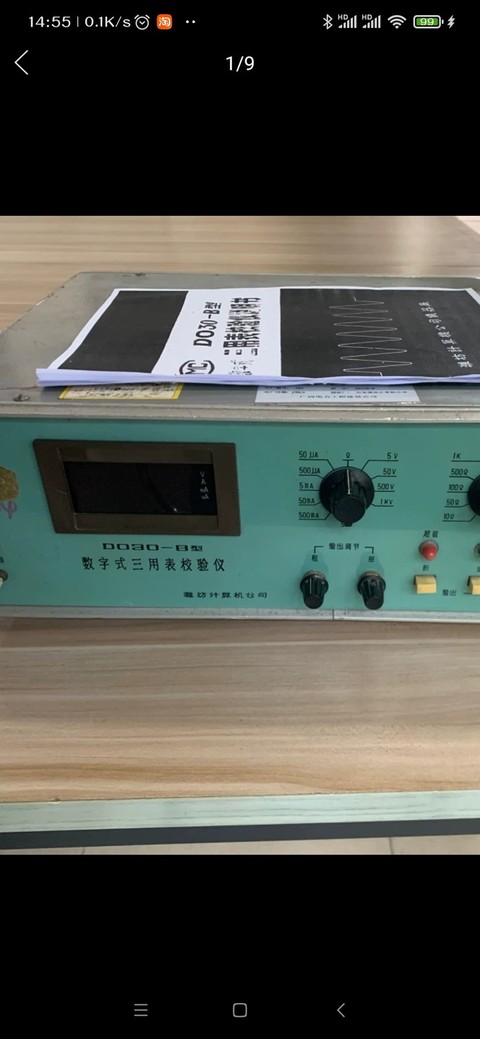

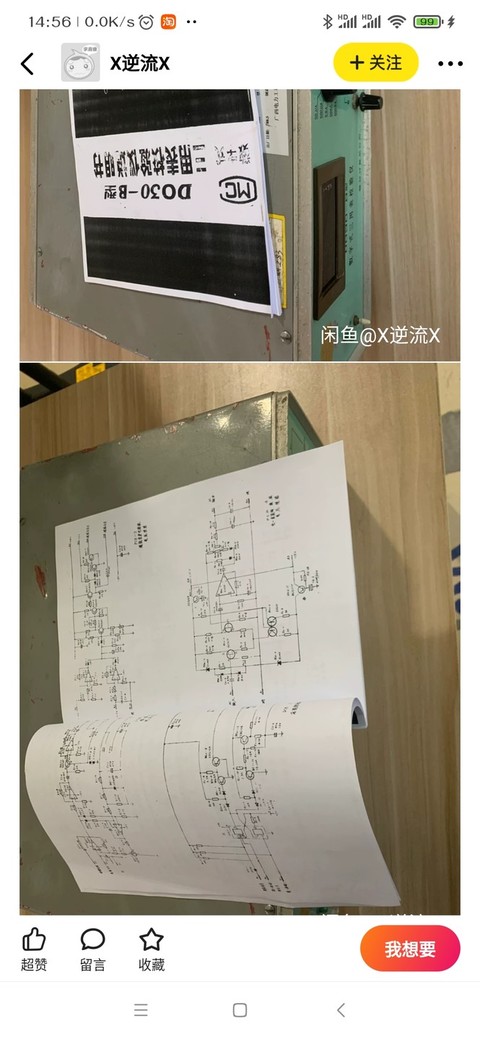

找到了，他那个是潍坊计算机公司生产的D030-B型，应该比你这个老，电路图应该一样，你联系他看看，他闲鱼名:X逆流X
以下程序自动插入未在内容中添加的图片或附件
2021-1-26 15:00:41 回复
lbb123 楼主     数字奇才 2021-1-26 16:11:21
非常感谢您，我看看
2021-1-26 16:11:21 回复
lbb123 楼主     数字奇才 2021-1-27 13:53:01
在其他网站找到的DO30-B电路图，给我现在手上设备差别还是很大的
以下程序自动插入未在内容中添加的图片或附件

DO30-B三用表校验仪说明书及电路图.pdf

2.09 MB, 下载次数: 162
2021-1-27 13:53:01 回复
