求助哪位有DO30B-3电路图

tatfuture 数字奇才 2021-2-2 15:37:34
儒生 发表于 2021-2-2 10:36
主要检查振荡板那些国产蓝色薄膜电容，早年国产薄膜电容质量不稳定，或者引脚开缝造成密封失密而内部漏电 ...

非常感谢
2021-2-2 15:37:34 回复
lbb123 楼主     数字奇才 2021-2-2 16:08:59

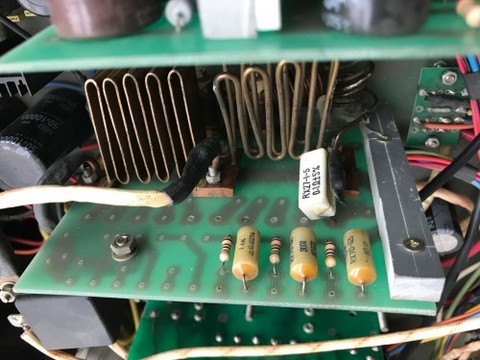

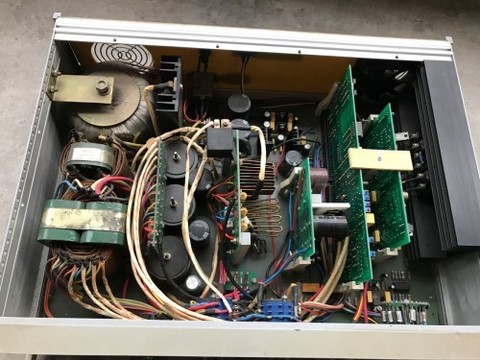

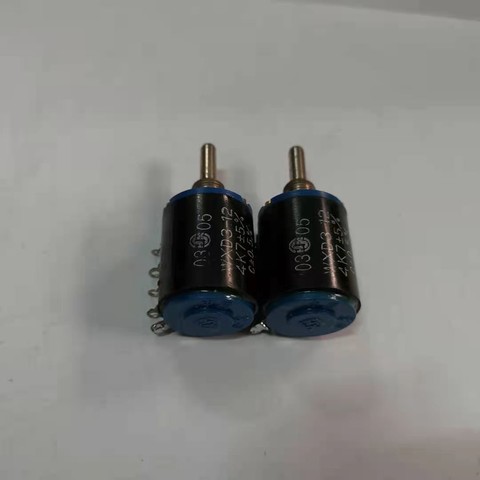

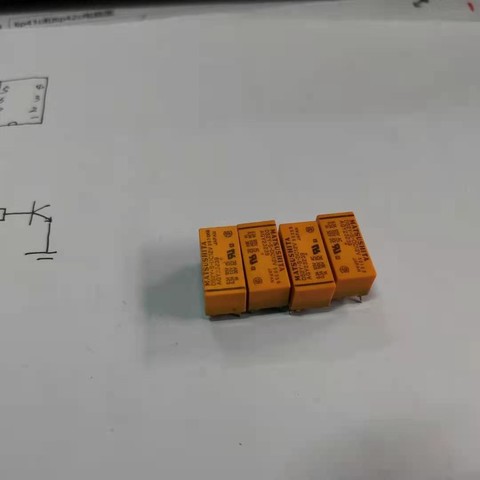

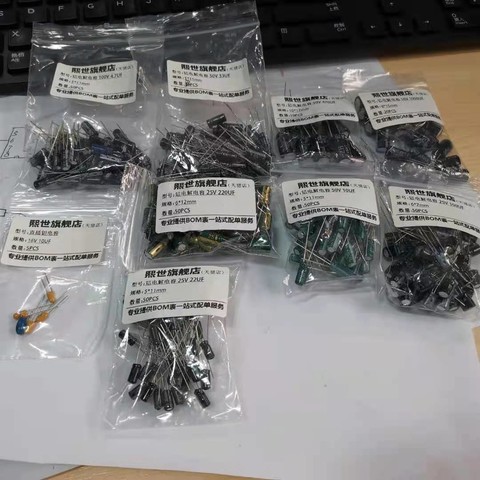

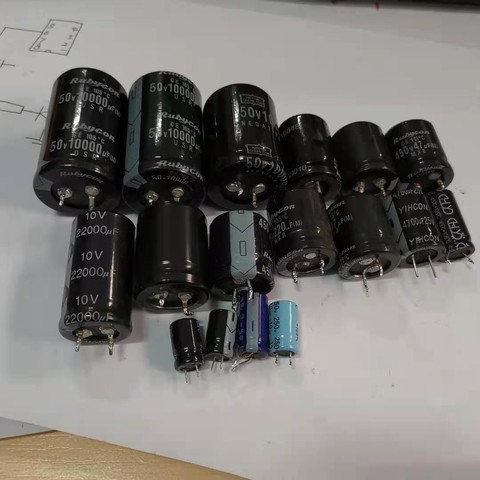

输出不稳的原因终于找到了，起初怀疑电解电容变质，毕竟是2004年的产品，所以把凡是见到的电解电容通通换掉，换掉后问题依然存在。又按照群主管理员的建议更换换继电器，还是没有改变。这种设备上用的继电器是日本的全密封的，应该也没有问题的，抱着试试看心里，给更换掉，结果没有好转。最后换了两个电位器，问题解决了。
以下程序自动插入未在内容中添加的图片或附件
2021-2-2 16:08:59 回复
lbb123 楼主     数字奇才 2021-2-2 16:15:26

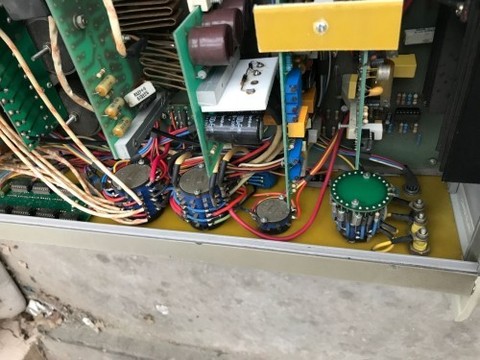

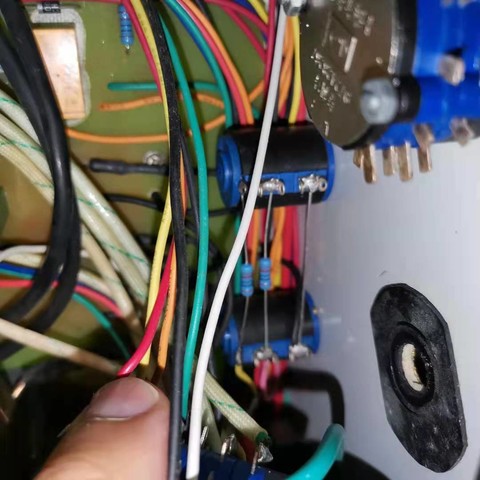

更换这两个电位器有点难度，要先将上面档位开关取下来，然后才能换到下面的电位器
以下程序自动插入未在内容中添加的图片或附件
2021-2-2 16:15:26 回复
lbb123 楼主     数字奇才 2021-2-2 16:22:37

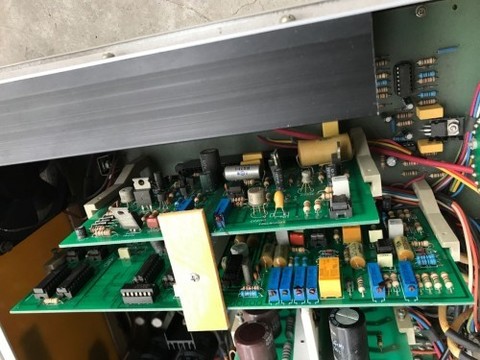

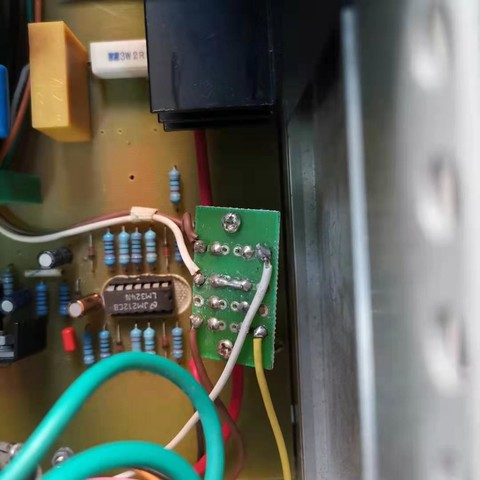

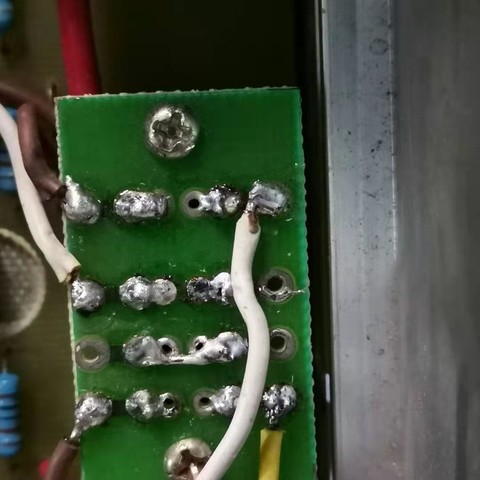

更换频率继电器时候出了点状况，有根短路线接错了。切换到交流档的时候，电流、电压档在50、60Hz时候无输出。
以下程序自动插入未在内容中添加的图片或附件
2021-2-2 16:22:37 回复
lbb123 楼主     数字奇才 2021-2-3 09:13:58

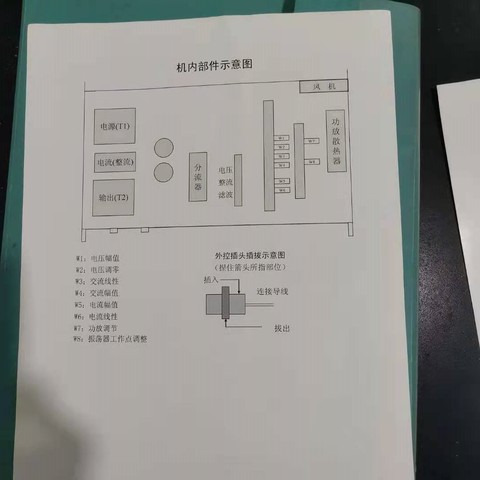

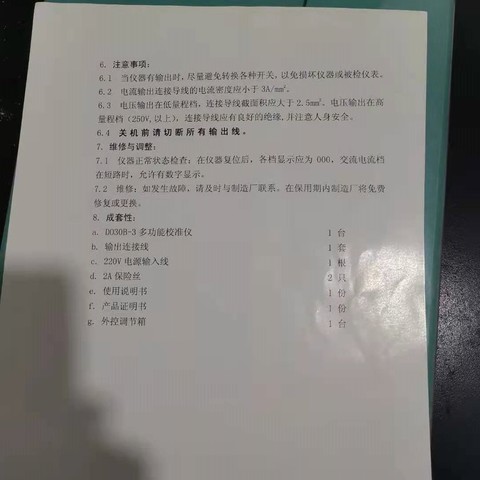

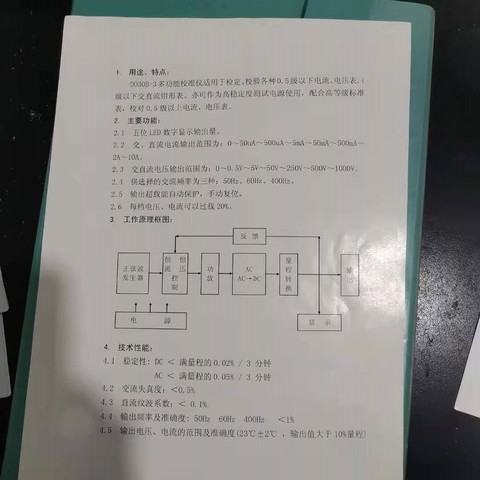

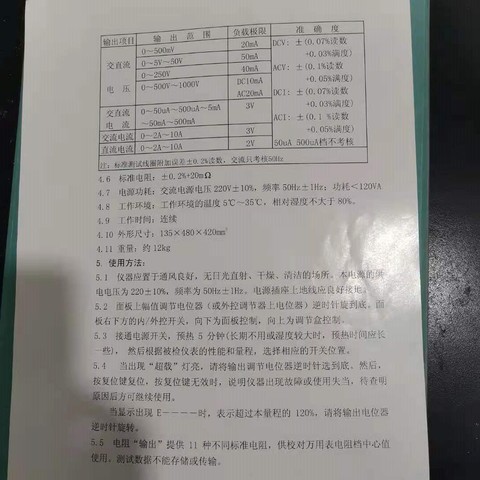

DO30B-3说明书，太简单了
以下程序自动插入未在内容中添加的图片或附件
2021-2-3 09:13:58 回复
lbb123 楼主     数字奇才 2021-2-3 09:21:22
tatfuture 发表于 2021-1-29 10:09

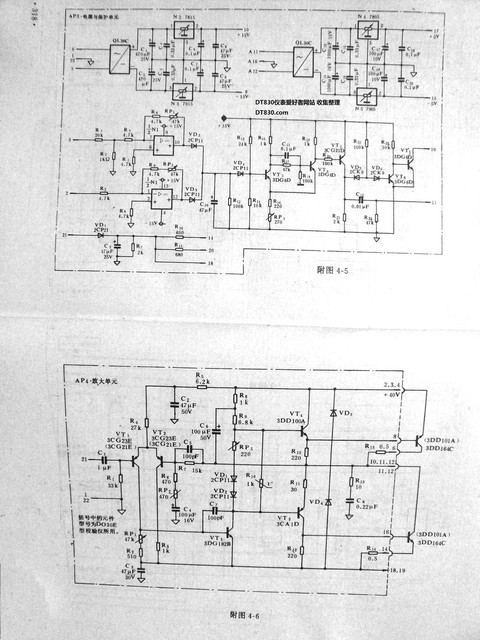

谁有过载保护电路图
请和我分享

参考一下
以下程序自动插入未在内容中添加的图片或附件
2021-2-3 09:21:22 回复
lbb123 楼主     数字奇才 2021-2-3 09:26:55
https://wenku.baidu.com/view/97b2a952be23482fb4da4c77.html
DO30B-2说明书这个要详细些
2021-2-3 09:26:55 回复
lbb123 楼主     数字奇才 2021-2-3 10:05:23
https://wenku.baidu.com/view/5aab70184a7302768e993974.html
DO30-IIB型多功能校准仪说明书
2021-2-3 10:05:23 回复
tatfuture 数字奇才 2021-3-22 01:34:16
lbb123 发表于 2021-2-3 10:05
https://wenku.baidu.com/view/5aab70184a7302768e993974.html
DO30-IIB型多功能校准仪说明书

谢谢你 谢谢你
2021-3-22 01:34:16 回复
tatfuture 数字奇才 2021-3-22 01:34:59
lbb123 发表于 2021-2-3 09:26
https://wenku.baidu.com/view/97b2a952be23482fb4da4c77.html
DO30B-2说明书这个要详细些

谢谢你 谢谢你
2021-3-22 01:34:59 回复
wei123456 数字小子 2021-4-27 06:22:38
lbb123 发表于 2021-1-25 15:59
这台设备2004年购买的，现在表现为输出不稳定，不知道哪里出了问题
求教下各位 ...

你好 我也有一台这个，输出后两位也不稳  你的现在尾数稳定吗
2021-4-27 06:22:38 回复
小小一棵葱 数字探长 2021-5-27 12:40:39
拆电阻不错！
2021-5-27 12:40:39 回复
