华普H11B PCB高清图

发表于：2021-2-8 21:27:55 万用表 3890

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

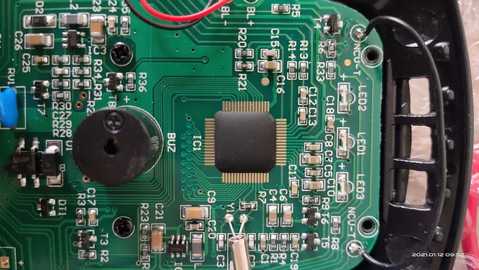

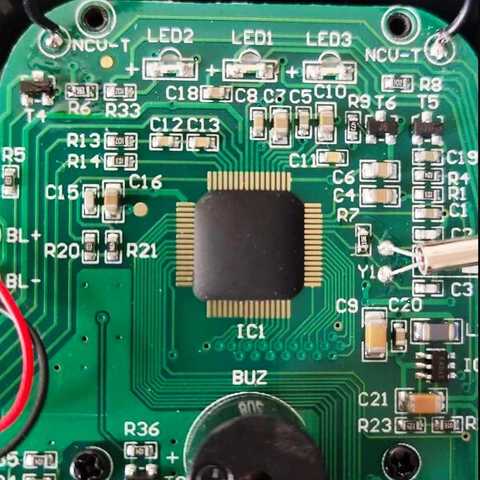

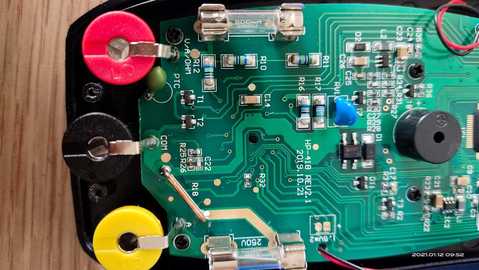

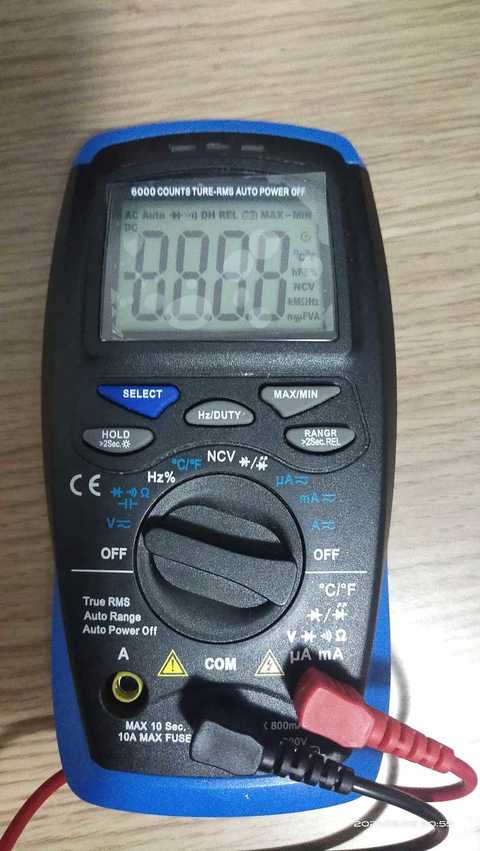

很小巧的一款万用表 IMG_20210208_205514.jpg IMG_20210112_095257.jpg IMG_20210112_095245.jpg
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（12）

hc061218 数字王者 2021-2-8 21:44:03
牛屎真规矩
2021-2-8 21:44:03 回复
xingjinda 数字斗士 2021-2-8 22:11:04
给我点时间我能抄下来。
2021-2-8 22:11:04 回复
13912217676 数字巨人 2021-2-8 22:29:03
PCB走线规整。养眼
2021-2-8 22:29:03 回复
勇闯沙滩 数字大神 2021-2-9 07:13:37
怎么有两个2极管档？
2021-2-9 07:13:37 回复
hc061218 数字王者 2021-2-9 09:10:04
勇闯沙滩 发表于 2021-2-9 07:13
怎么有两个2极管档？

感觉像测量发光二极管的
2021-2-9 09:10:04 回复
linlin051108 楼主     数字奇才 2021-2-9 09:20:57
勇闯沙滩 发表于 2021-2-9 07:13
怎么有两个2极管档？

左侧的是普通二极管测量，右边主要是测LED发光二极管和16V以下的LED灯串和稳压管。
2021-2-9 09:20:57 回复
linlin051108 楼主     数字奇才 2021-2-9 09:40:50
这表测量直流电压挺快的，功能相对多。和众仪ZT219、滨江DT930F+简单对比了一下，精度应该可以，没有高端表{:9004:}
2021-2-9 09:40:50 回复
wgh1027 数字大神 2021-2-9 11:28:30
谢谢分享
2021-2-9 11:28:30 回复
wgh1027 数字大神 2021-2-9 11:33:25

这个芯片是什么方案呢？
2021-2-9 11:33:25 回复
喜欢就好 数字精灵 2021-2-9 22:51:18
牛屎块中规中矩
2021-2-9 22:51:18 回复
linlin051108 楼主     数字奇才 2021-2-15 13:15:26
wgh1027 发表于 2021-2-9 11:33
这个芯片是什么方案呢？

这个我也不知道。万用表电路还是小白。
2021-2-15 13:15:26 回复
无极 数字梦想家 2021-2-17 19:28:13
起码塞个电感测量进去啊。能有LCR就更好了
2021-2-17 19:28:13 回复
