DT830B电路图，仅供参考。

发表于：2021-2-9 18:42:11 万用表 6345

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 xingjinda 于 2021-2-10 14:45 编辑

自己画的，尺寸都是量的，第二次打板还没有回来，仅供参考，有一块研究的改进一下。我还有一个DT9205M的，嫌丢人就不发了，本来这个也删的，奈何没找到删除，可以找我画PCB，简单的，难得我也不会，我也在学习阶段。
以下程序自动插入未在内容中添加的图片或附件

DT830B.rar

1.12 MB, 下载次数: 508
收藏
送赞
分享

评分

参与人数 1金钱 +10 仪表币 +50 收起 理由
43545 + 10 + 50 赞一个!

查看全部评分总评分 : 金钱 +10 仪表币 +50

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

wgh1027 数字大神 2021-2-9 19:33:51
谢谢分享
2021-2-9 19:33:51 回复
duron_ff202006 数字梦想家 2021-2-9 21:16:30
本帖最后由 duron_ff202006 于 2021-2-9 21:18 编辑

为钻研者点赞！看了下有个不成熟的小建议，刀盘上过孔是否大了点，而且正处在刀盘PCB中间，恐怕对刀片磨损较大。另外兄台的图中，很多元件的焊盘都是走线，比如7106，到时怎么找焊盘焊接呢。。。
2021-2-9 21:16:30 回复
xingjinda 楼主     数字斗士 2021-2-9 22:39:21
duron_ff202006 发表于 2021-2-9 21:16
为钻研者点赞！看了下有个不成熟的小建议，刀盘上过孔是否大了点，而且正处在刀盘PCB中间，恐怕对刀片磨损 ...

过孔不大吧，.5mm，我参考过几种万用表过孔，都是在表盘上，没法，太密集了，打板以后很好焊，有点手工技术就行，这算是我抄板在加我小小的改动。
2021-2-9 22:39:21 回复
duron_ff202006 数字梦想家 2021-2-9 22:58:40
xingjinda 发表于 2021-2-9 22:39
过孔不大吧，.5mm，我参考过几种万用表过孔，都是在表盘上，没法，太密集了，打板以后很好焊，有点手工技 ...

您这个不是正式打板的图吧，有个刀盘红色的都粘到一起了。如果走线太密，过孔的中心稍微偏弧线的中点也可减少磨损。
2021-2-9 22:58:40 回复
xingjinda 楼主     数字斗士 2021-2-10 06:56:55
duron_ff202006 发表于 2021-2-9 22:58
您这个不是正式打板的图吧，有个刀盘红色的都粘到一起了。如果走线太密，过孔的中心稍微偏弧线的中点也可 ...

就是打板的，我打过一次了，这是第二次的图，我也打完了，就是快递没发过来等年后呢
2021-2-10 06:56:55 回复
hc061218 数字王者 2021-2-10 08:37:34
楼主威武，羡慕会画图打板的
2021-2-10 08:37:34 回复
西林迷 数字精灵 2021-2-10 13:15:54
你这个是真钻研啊
佩服！
2021-2-10 13:15:54 回复
wgh1027 数字大神 2021-2-10 18:47:23
打板的钱可以买好几台了吧
2021-2-10 18:47:23 回复
xingjinda 楼主     数字斗士 2021-2-10 20:13:36
wgh1027 发表于 2021-2-10 18:47
打板的钱可以买好几台了吧

10*10以内双层板，嘉丽创5元顺丰包邮，支付宝有红包的话能免费也说不定，我知道的太晚了，以前30一次。
2021-2-10 20:13:36 回复
duron_ff202006 数字梦想家 2021-2-10 22:10:23
xingjinda 发表于 2021-2-10 06:56
就是打板的，我打过一次了，这是第二次的图，我也打完了，就是快递没发过来等年后呢 ...

再看理解了楼主的意图！粘到一起的电路应该相通，祝你早日成功。硬封7106的DT830现在很少看到。你可以用200Khz频率试下，看速度快不快点。另外，电阻档的开路电压可否设计为2.8V,这样用来测三极管可能会比较方便。我记得早期出厂的DT830，说明书上标示电阻档开路电压很高的。
2021-2-10 22:10:23 回复
xingjinda 楼主     数字斗士 2021-2-10 22:19:34
duron_ff202006 发表于 2021-2-10 22:10
再看理解了楼主的意图！粘到一起的电路应该相通，祝你早日成功。硬封7106的DT830现在很少看到。你可以用2 ...

我就是喜欢DT830的小巧，参考了好多电路，发现脑子越来越乱，打板能用了在慢慢改动吧。我在找DT830能用的三个小数点的屏幕，老款的就有，新款都是两个，可能是精度不够。
2021-2-10 22:19:34 回复
lxd7343 数字梦想家 2021-2-11 13:52:25
xingjinda 发表于 2021-2-10 22:19
我就是喜欢DT830的小巧，参考了好多电路，发现脑子越来越乱，打板能用了在慢慢改动吧。我在找DT830能用的 ...

830的新旧款屏幕小数点还不同？这个真的没注意。不过多出的第三个小数点干啥用呢？
2021-2-11 13:52:25 回复
wgh1027 数字大神 2021-2-13 20:40:08
谢谢分享
2021-2-13 20:40:08 回复
linlin051108 数字奇才 2021-2-13 22:30:40
谢谢分享
2021-2-13 22:30:40 回复
bmyili 数字小子 2021-4-21 12:45:22
谢谢分享,
2021-4-21 12:45:22 回复
yejunan 数字探长 2022-10-7 09:30:07

谢谢分享,
2022-10-7 09:30:07 回复
atz123 数字王者 2022-10-7 21:09:53
谢谢分享
2022-10-7 21:09:53 回复
zhangwj98 数字精灵 2022-10-7 21:32:06
谢谢分享！
2022-10-7 21:32:06 回复
abpyu 数字小子 2022-11-3 09:01:35

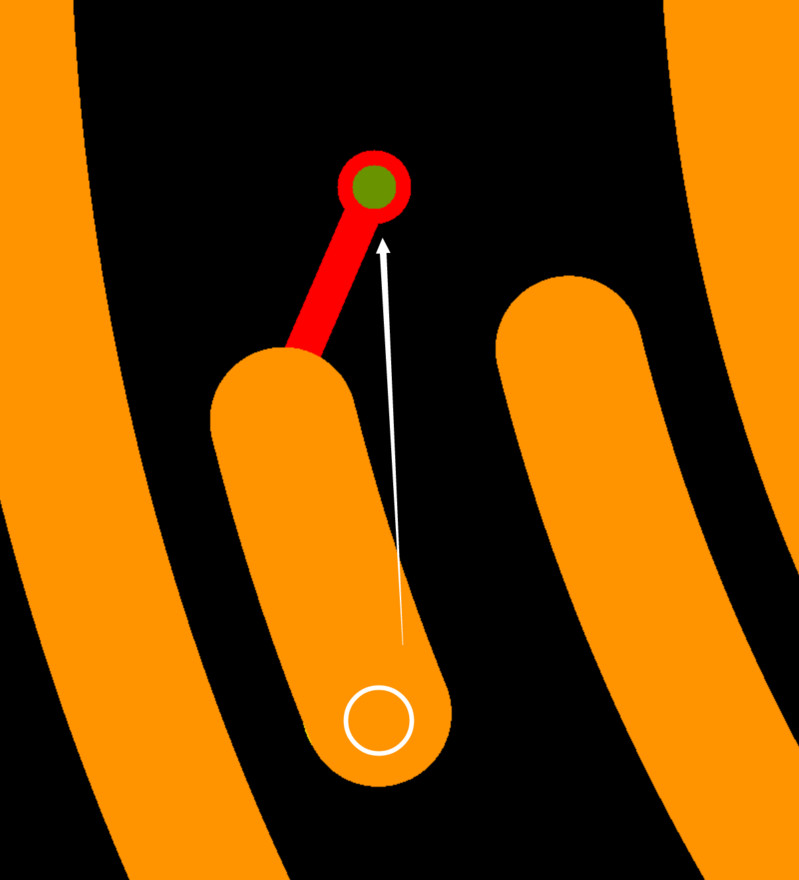

过孔在滑盘上，不管是对弹片寿命，还是过孔寿命都是有影响的
走线不需要这么宽，当然，条件允许的情况下是越宽越好
过孔可以改到0.3，走线可以改到0.3，这样距离就足够了

2022-11-3 09:01:35 回复
