闲着没事改了两个飞利浦插板

发表于:2021-6-25 00:32:01 2466
博览中心
物品类别: 电源_充电器
年代: 2000年或以后

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

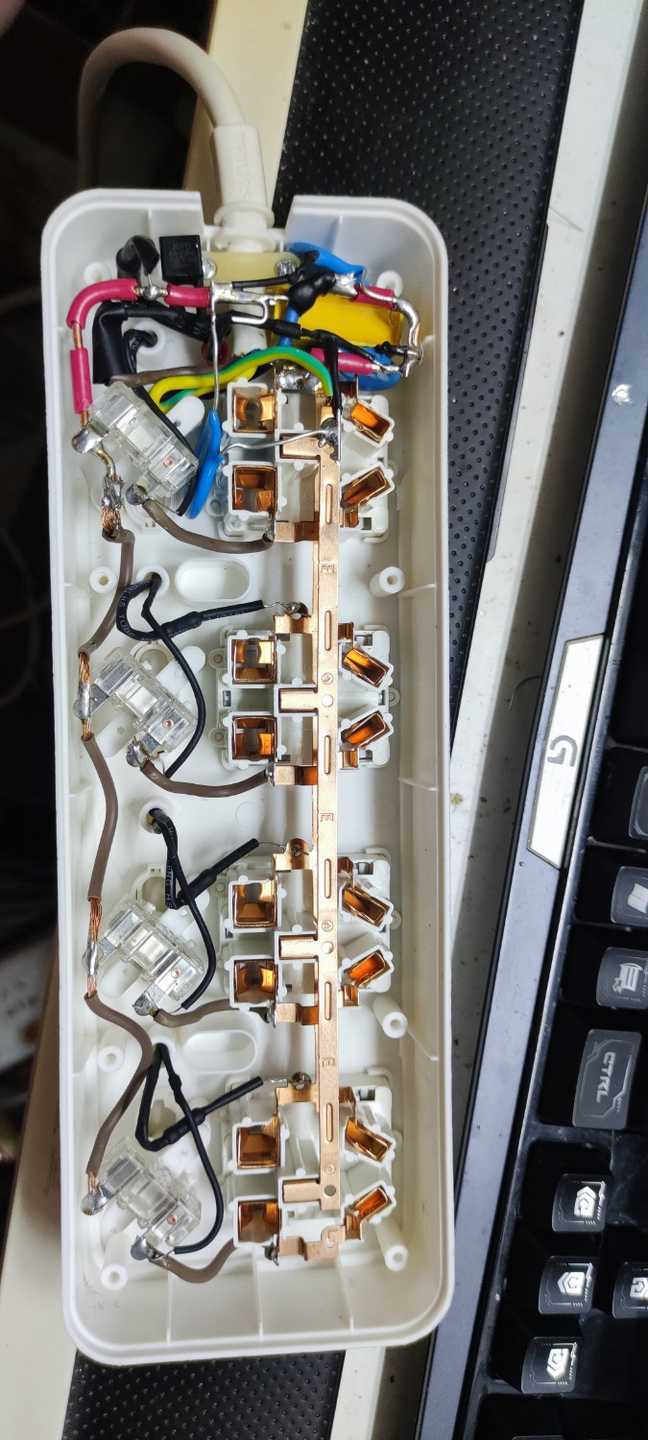

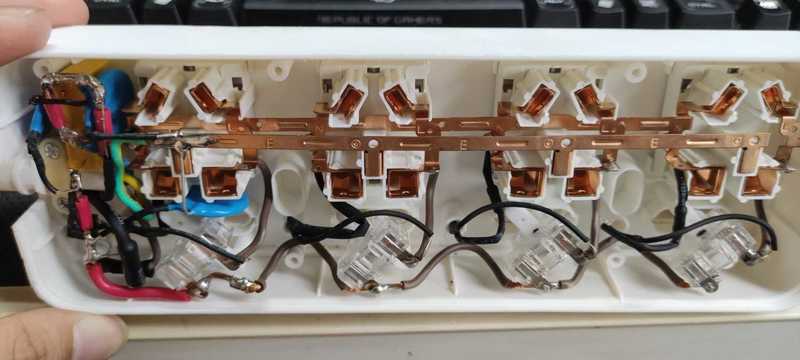

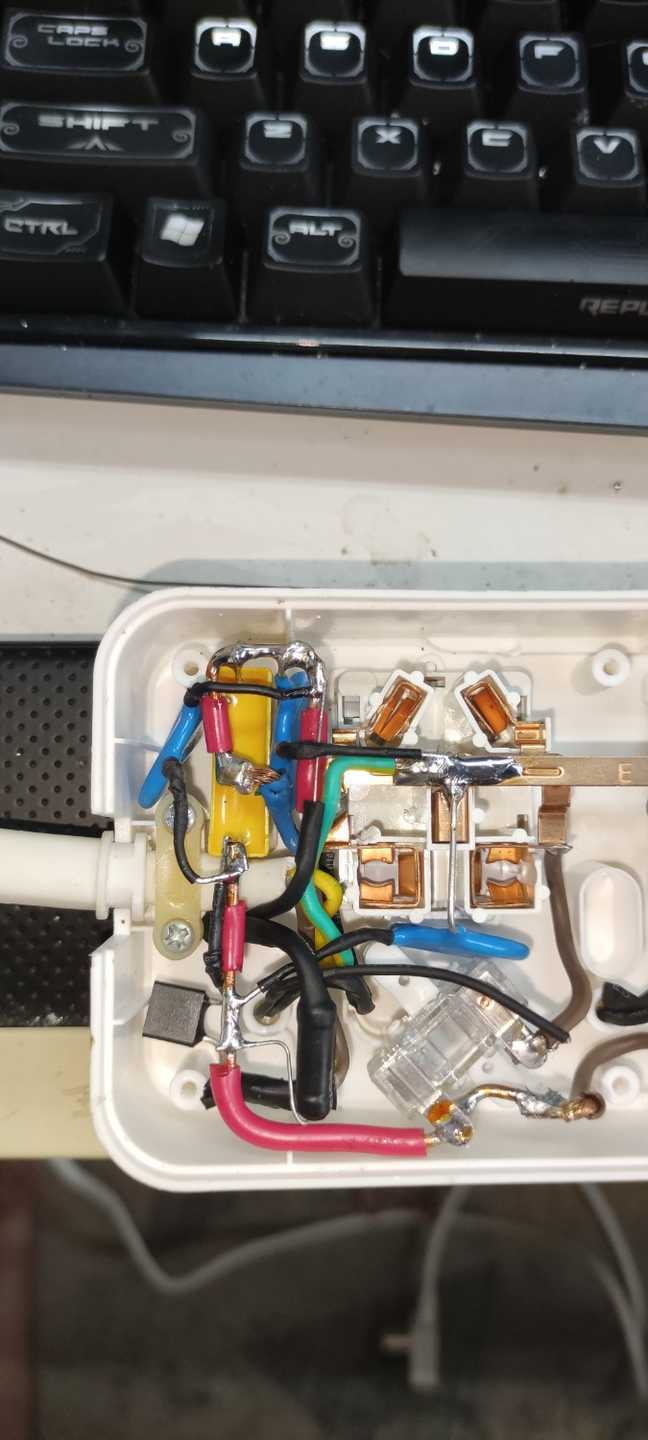

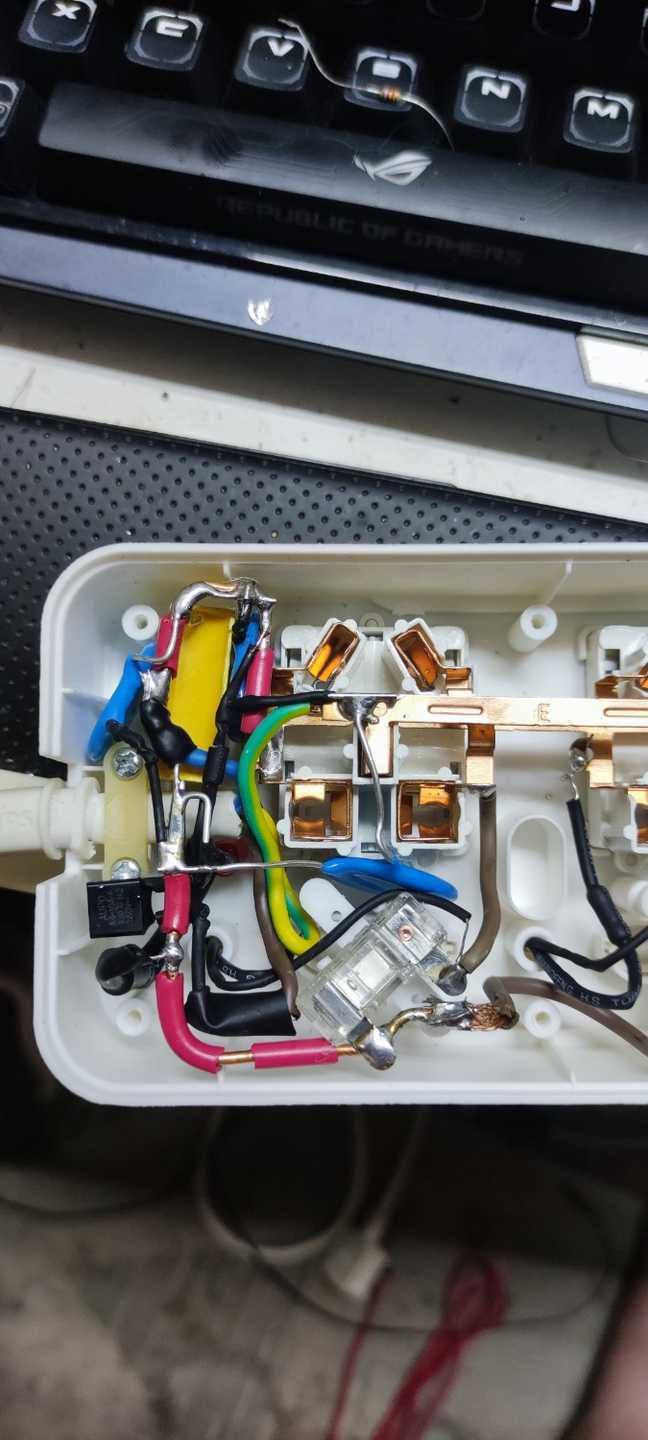

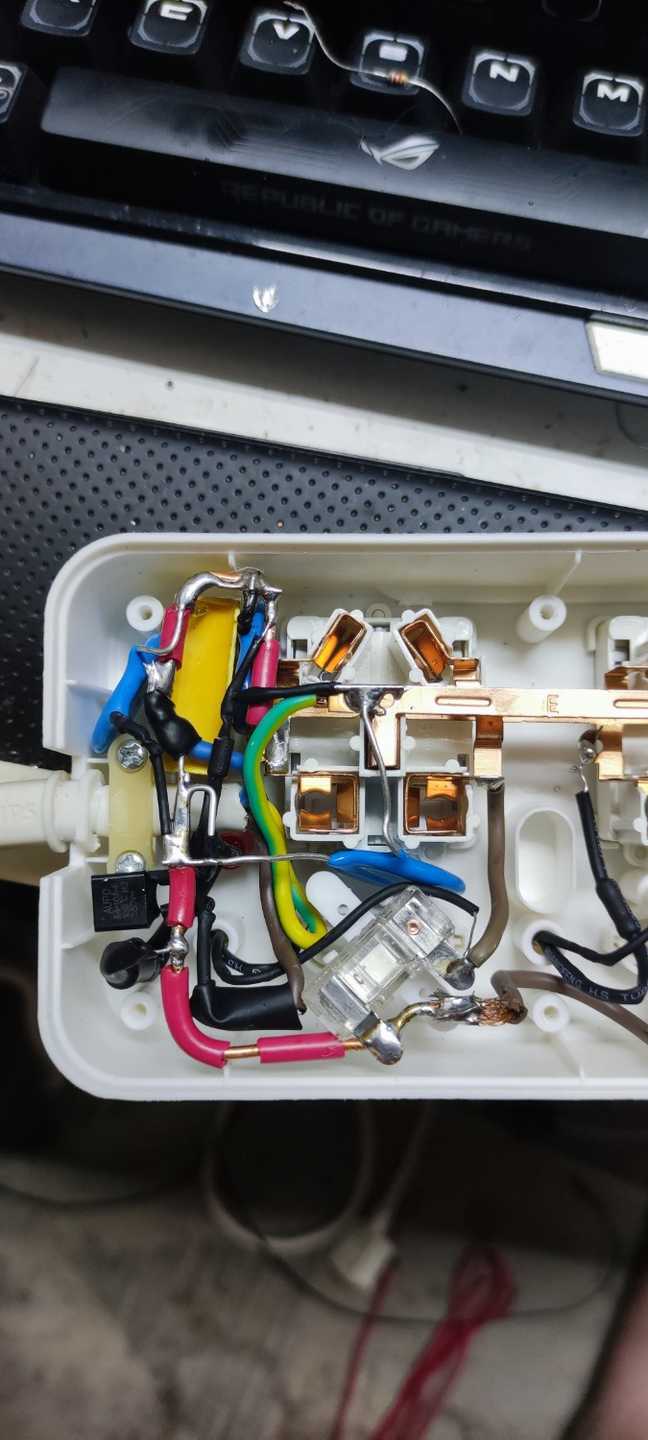

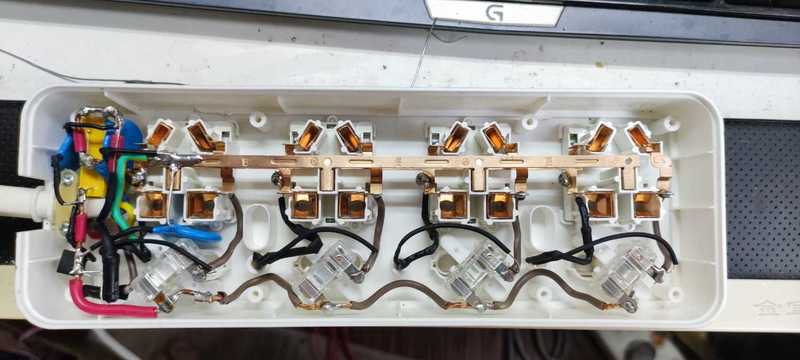

夏天来了雷雨季节,改造几个插板来用,加装方形保险丝,x1电容,压敏电阻。看到apc插板就是这么防雷的感觉技术含量也不是很高就自己弄了。。没多少经验,2个插板弄了1个小时
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

发表回复

评论列表(13)

hc061218 数字王者 2021-6-25 07:52:57
国产飞利浦?
2021-6-25 07:52:57 回复
tempget 楼主     数字斗士 2021-6-25 09:09:08

国产的,几年前京东19.9买的
2021-6-25 09:09:08 回复
西林迷 数字精灵 2021-6-25 11:04:23
你这种我不会改
我是在插排里面串联了两个电感,并联两个电容,简单的滤波一下,多少能有点用
2021-6-25 11:04:23 回复
13912217676 数字巨人 2021-6-25 12:24:02
再加个LC电源滤波器会更好
2021-6-25 12:24:02 回复
tempget 楼主     数字斗士 2021-6-25 16:14:19
西林迷 发表于 2021-6-25 11:04
你这种我不会改
我是在插排里面串联了两个电感,并联两个电容,简单的滤波一下,多少能有点用 ...

加电感确实没空间啊,而且容易短路,毕竟里面要通10-15A的电流
2021-6-25 16:14:19 回复
tempget 楼主     数字斗士 2021-6-25 16:32:18
13912217676 发表于 2021-6-25 12:24
再加个LC电源滤波器会更好

LC滤波还是接在这个后面吧,,毕竟这只是插板,只具备初级滤波够了,,只是手里没有Y电容有就加2个
2021-6-25 16:32:18 回复
tmdc111 数字奇才 2021-6-25 18:10:21
我觉得这些都是次要的。关键是发光二极管要加1N4007防止反向击穿。太容易坏了。
2021-6-25 18:10:21 回复
tempget 楼主     数字斗士 2021-6-25 18:51:53
tmdc111 发表于 2021-6-25 18:10
我觉得这些都是次要的。关键是发光二极管要加1N4007防止反向击穿。太容易坏了。 ...

增加的发光二极管是加了4007的,原厂的等它坏了再说吧,塑料壳和二极管寿命谁先到还难说
2021-6-25 18:51:53 回复
wgh1027 数字大神 2021-6-25 20:06:11
这个也能防雷
2021-6-25 20:06:11 回复
wgh1027 数字大神 2021-6-25 20:08:08
关键是怎样检验防雷性能是否可靠呢
2021-6-25 20:08:08 回复
tempget 楼主     数字斗士 2021-6-25 22:57:29

这个当然能防雷,通过压敏电阻与地线连接,达到电压标准就联通地线。超过正常电压或温度保险熔断,都能有效防雷,,防雷有一个阶段性的,首先大楼要有初步防雷,防止高压浪涌,到了家庭配电箱,还要有稍低一个等级的防雷模块,抵消大部分遗留浪涌,,到了插线板这里的防雷防浪涌才能起到作用,,前提必须有效接地。
2021-6-25 22:57:29 回复
tempget 楼主     数字斗士 2021-6-25 22:58:29
wgh1027 发表于 2021-6-25 20:08
关键是怎样检验防雷性能是否可靠呢

只需要确定有效接地就可以
2021-6-25 22:58:29 回复
tempget 楼主     数字斗士 2021-6-25 23:03:47
防雷只是一种措施,没有100%的防雷,,,压敏电阻越小越灵敏但对越高的浪涌防御力越低,,所以这个只能是相对防雷,,我用了3个压敏电阻已经算是比较完整的防雷措施了,,很多几十块的防雷排插拆开看就只有一个保险丝,而且只保护火线,,我这个是火零双保护的,,拆APC排插得来的,,APC,,70-200以内的排插都这样设计的。飞利浦和公牛的防雷排插比APC的精简太多了
2021-6-25 23:03:47 回复
