测下三个12VDC开关电源杂波

发表于：2021-6-25 20:37:09 2696
示波器
主题类别: 实测（简单)
仪表品牌: 其它品牌
型号或关键字: 固纬1102

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 duron_ff202006 于 2021-6-25 20:45 编辑

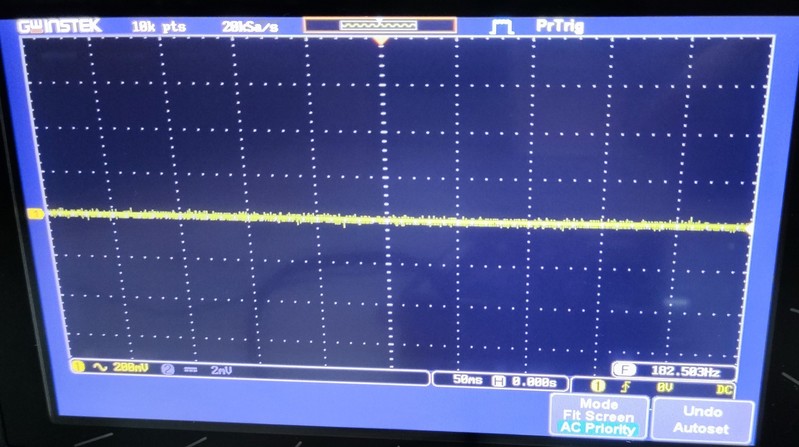

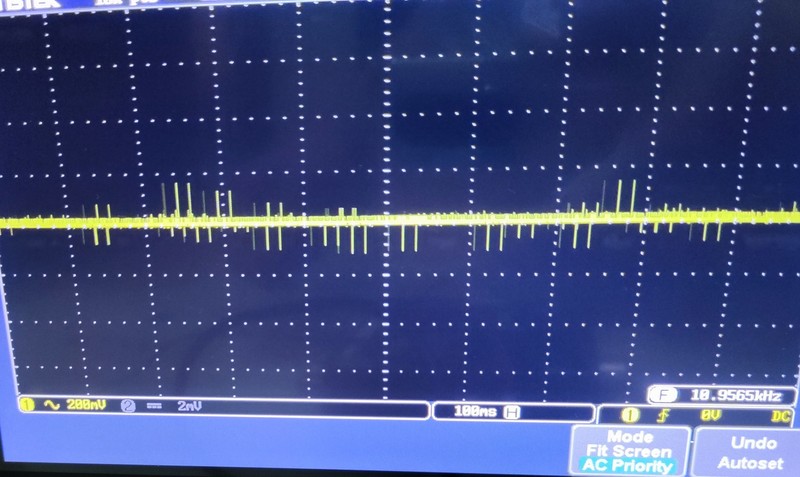

三个12VDC电源A B C    A是采用电源专用芯片调整的，BC是RCC单管开关电源 ，  C款次级整流为CLC。1和5图是A  B空载情况，1图是采用电源专用芯片A款的空载输出波形，高频干扰除了一些毛刺外，其他较少，芯片类似于TNY263,估计毛刺是芯片深度调整时产生的干扰。5图是RCC单管电源空载时的典型波形。

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（10）

duron_ff202006 楼主     数字梦想家 2021-6-25 20:37:51
本帖最后由 duron_ff202006 于 2021-6-25 20:51 编辑

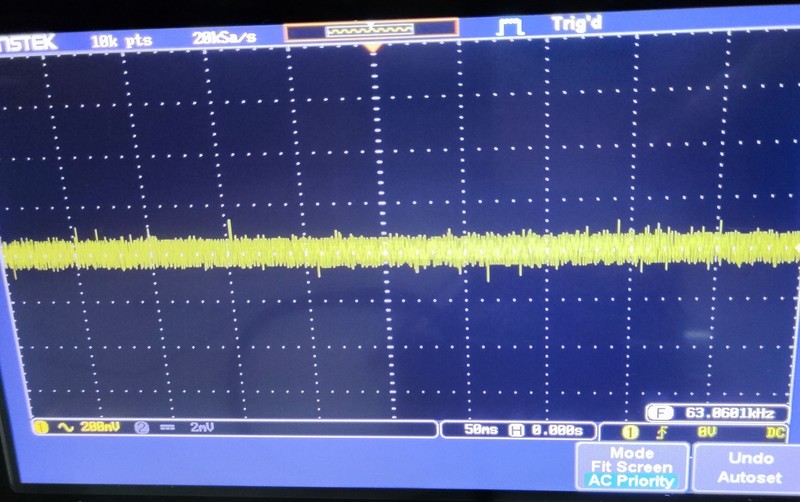

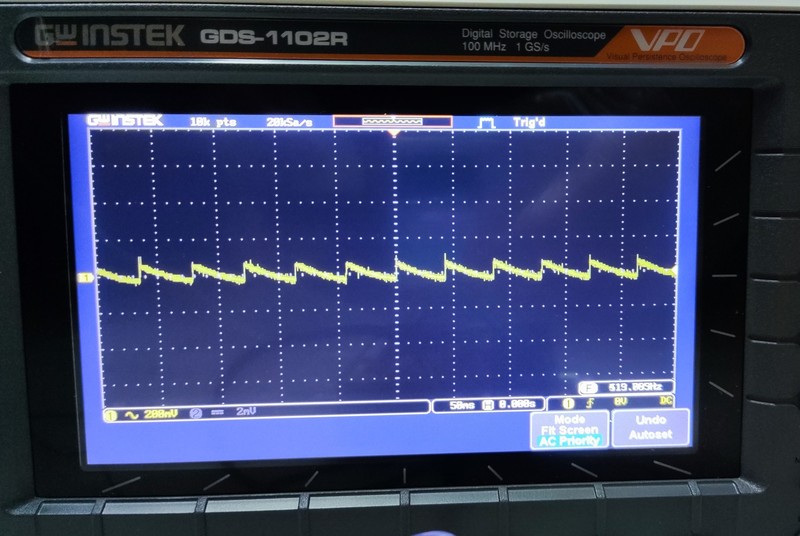

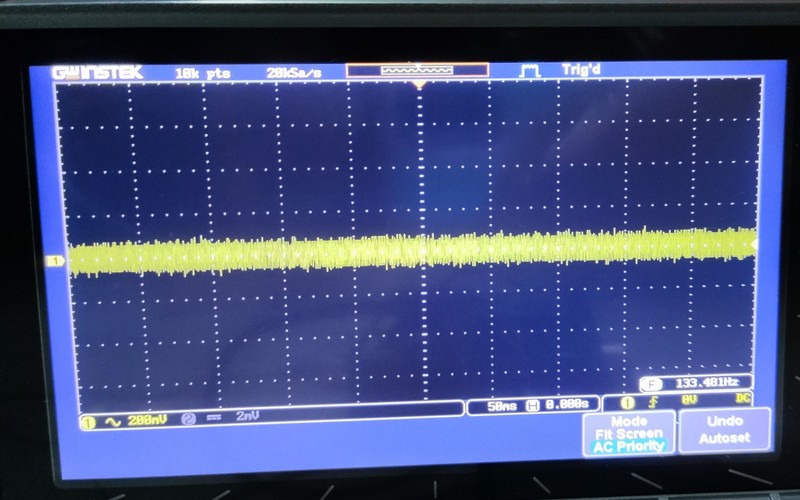

2,3,4图是带负载0.5A输出情况，3图是C款RCC电源带载情况，由于采用了CLC滤波，干扰最少，幅度30mv以下，2、4是A款和B款带载情况，交流幅度差不多快80mv了，不同的就是频率。专用电源芯片的频率高。
以下程序自动插入未在内容中添加的图片或附件
2021-6-25 20:37:51 回复
西林迷 数字精灵 2021-6-25 22:11:34
羡慕会玩示波器的
我有个模拟的，不会玩、准备出掉，换个百十来块那种小的数字示波器玩玩
2021-6-25 22:11:34 回复
duron_ff202006 楼主     数字梦想家 2021-6-25 22:31:34
西林迷 发表于 2021-6-25 22:11
羡慕会玩示波器的
我有个模拟的，不会玩、准备出掉，换个百十来块那种小的数字示波器玩玩 ...

模拟示波器如果没有故障，建议留着用，模拟的以后是个宝，显示实时，清晰。就是功能少了点，笨了些。
2021-6-25 22:31:34 回复
13912217676 数字巨人 2021-6-26 07:15:16

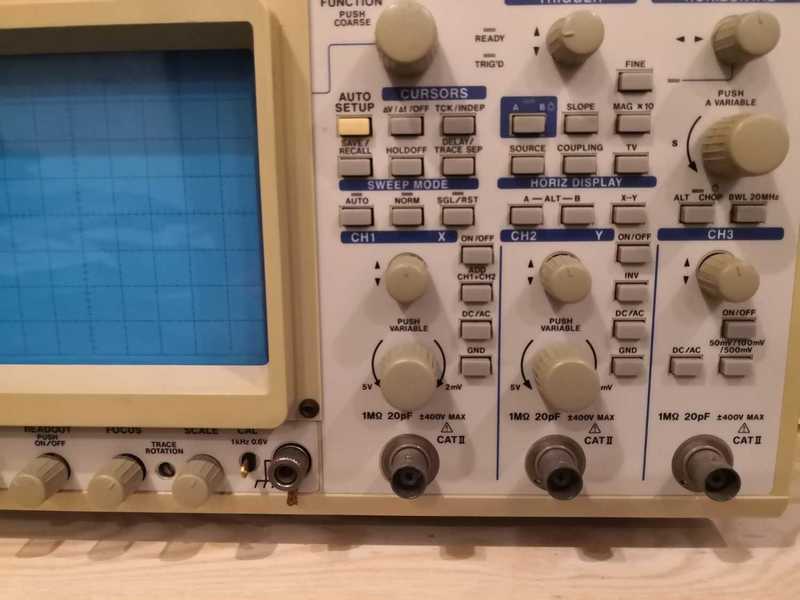

我有一台岩崎7820A双综模拟，当年也曾价格不菲啊，用是好用就是笨重了点。一直放家里几个月通电一次驱潮。后来买了个利利普的手持，外出带着方便
2021-6-26 07:15:16 回复
duron_ff202006 楼主     数字梦想家 2021-6-26 17:58:01
13912217676 发表于 2021-6-26 07:15
我有一台岩崎7820A双综模拟，当年也曾价格不菲啊，用是好用就是笨重了点。一直放家里几个月通电一次驱潮。 ...

一般维修和业务爱好，模拟的最适合了，模拟的实时波形显示是数字示波器无法比拟的。模拟的太笨重，波段开关氧化了不好弄。
2021-6-26 17:58:01 回复
han1525 数字奇才 2021-6-26 19:42:10
有没有教程啊  搞了个二手不会用
2021-6-26 19:42:10 回复
13912217676 数字巨人 2021-6-26 20:38:00
duron_ff202006 发表于 2021-6-26 17:58
一般维修和业务爱好，模拟的最适合了，模拟的实时波形显示是数字示波器无法比拟的。模拟的太笨重，波段开 ...

还好吧。我这个没有波段开关，是按键式，无触点的
2021-6-26 20:38:00 回复
duron_ff202006 楼主     数字梦想家 2021-6-27 13:52:06
han1525 发表于 2021-6-26 19:42
有没有教程啊  搞了个二手不会用

呵呵，网上很多教程，搜搜就行了，操作方式很相似。
2021-6-27 13:52:06 回复
duron_ff202006 楼主     数字梦想家 2021-6-27 13:52:43
13912217676 发表于 2021-6-26 20:38
还好吧。我这个没有波段开关，是按键式，无触点的

保养得很好啊。
2021-6-27 13:52:43 回复
wgh1027 数字大神 2021-7-6 20:08:29
示波器是个好东西
2021-7-6 20:08:29 回复
